Rodzaje podłączenia grzejników: szeregowe, równoległe,

Prawdopodobnie powinieneś natychmiast zwrócić uwagę na to, że bezpośrednie połączenie grzejnika implikuje trzy główne opcje - boczne, dolne i po przekątnej, ale pewne niuanse są możliwe. Ponadto istnieją opcje dla konturów, które mogą być jedno-lub dwururowe, zależy to również od liczby pięter w budynku, a także można je rozpatrywać pod względem projektu. Ale omówimy to wszystko w poniższym materiale, a także pokażemy Wam temat filmu w tym artykule.

Sposoby łączenia się inaczej

Różnorodność konturów

Uwaga Obwód instalacji grzewczej może być jednoprzewodowy lub dwururowy. Od tego zależy wydajność wymiany ciepła urządzeń, a także metody ich łączenia.

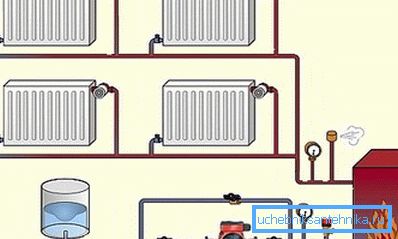

1. Jednorurowy system grzewczy zakłada pętlę z jednej rury, w którą wpadają promienniki - przykład tej instalacji pokazano na górnym obrazie:
2. tutaj płyn chłodzący, wychodząc z kotła, po drodze, przez rury o mniejszej średnicy, rozchodzi się przez baterie i pod ciśnieniem pompy cyrkulacyjnej powraca do tej samej rury;
3. ale po przejściu przez podgrzewacz woda traci temperaturę, dlatego im więcej grzejników w takim systemie, tym zimniej woda będzie na końcu;
4. w systemach autonomicznych nie zaleca się instalowania więcej niż 3-4 grzejników na jednej pętli rurowej, aby móc utrzymać w przybliżeniu taką samą temperaturę w każdym z nich;

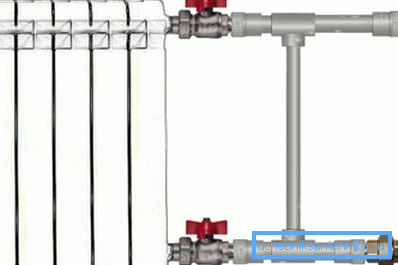

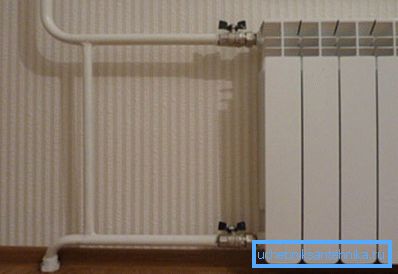

1. W systemie jednorurowym, zwłaszcza w budynkach wielopiętrowych, wygodniej jest podłączać urządzenia z boku, ale jak podłączyć grzejnik ze złączem bocznym, aby zachować jak największą temperaturę w kolejnych akumulatorach? W tym celu zwora, zwana "obejściem", przecina między przewodami zasilającymi i powrotnymi i służy dwóm celom:
2. po pierwsze, część wody przechodzi przez rurę bez dostania się do baterii, dlatego nie jest chłodzony;
3. po drugie, dzięki obejściu można rozmontować bez opróżniania płynu chłodzącego, nawet jeśli obwód przechodzi bezpośrednio przez grzejnik bez obejścia;

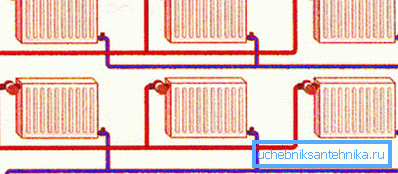

1. Obwód dwururowy można nazwać wygodniejszym - tutaj chłodziwo wchodzi do chłodnicy z rury zasilającej, a ochłodzona woda jest odprowadzana do rury powrotnej i wraca do kotła w celu ponownego ogrzewania:
2. Koszt działania takiego układu jest jednak nieco wyższy, ponieważ trzeba podgrzewać więcej wody, dlatego trzeba wydawać więcej energii na opłacenie;
3. Ale taki obwód nigdy nie powoduje problemów i można w nim wbudować dużą liczbę radiatorów, ponieważ możliwe jest utrzymanie jednolitej temperatury we wszystkich;

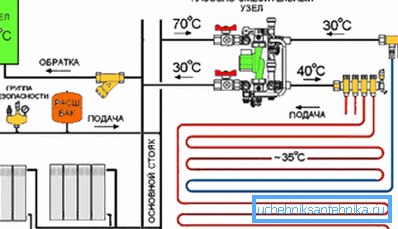

1. Ponadto w przypadku systemu dwururowego instrukcja przewiduje połączenie połączenia obwodu grzejnika z ciepłą podłogą, ale są to dwa różne urządzenia wymagające cyrkulacji chłodziwa w różnych temperaturach.
2. Ale pomimo tego oczywistego sporu, takie połączenie ma miejsce - zawór trójdrożny działający na dyskretnym systemie jest zainstalowany przy wejściu do rury ogrzewania podłogowego, a gdy obwód rozgrzewa się do pożądanego stanu, zawór jest uruchamiany, a gorąca woda z zasilania jest resetowana do "powrotu";
3. Zasada takiego połączenia jest dobrze przedstawiona na schemacie powyżej tego paragrafu.

Sekwencyjnie i równolegle

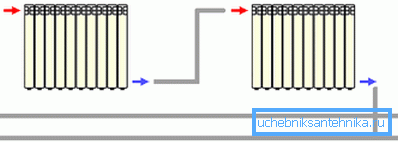

Ponadto połączenie może być szeregowe i równoległe, więc szeregowe połączenie grzejników pokazano na górnym obrazie.

Taka sytuacja powstaje również, gdy obejście jest zablokowane, a woda z jednego grzejnika natychmiast wpływa do drugiego, omijając przepływ zasilania i powrotu. Ale wcale nie jest konieczne, aby cyrkulacja przebiegała ukośnie przez urządzenie - może to być dolne połączenie boczne ("Leningrad") lub jednostronne połączenie boczne, chodzi o to, że płyn grzewczy natychmiast wypływa z akumulatora do akumulatora.

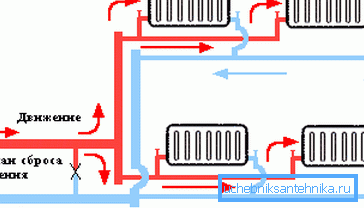

Gdy połączenie grzejników jest równoległe, są one niezależne od siebie, dlatego temperatura wody w nich będzie stała, zarówno w pierwszym, jak iw ostatnim urządzeniu.

Ale jest to możliwe tylko w systemie dwururowym, w którym ilość baterii w żaden sposób nie wpływa na przepływ płynu chłodzącego. Schemat takiego połączenia widzisz u góry i może to być strona, dół lub przekątna.

Przekątna, bok i dół

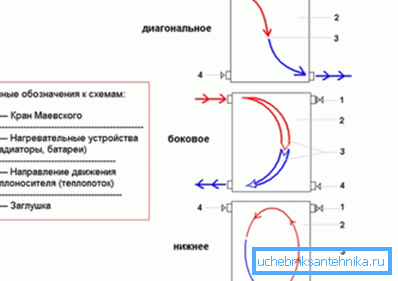

Połączenie diagonalne grzejników jest uważane za optymalne, ponieważ chłodziwo krąży w nim z największą jednolitością, więc gdy widzisz moc nominalną w dokumentach towarzyszących, producent przechodzi z tego rodzaju połączenia, gdy cała powierzchnia urządzenia jest wykorzystywana jednakowo.

Uważa się, że tutaj brak maksymalnej mocy nie istnieje i jest wydawany w 100%. Jest jeszcze inna opcja pomocnicza, kiedy możesz optymalnie wykorzystać całą pojemność, ale jest to nieco mniej.

Urządzenie grzewcze działa nieco gorzej (tylko 95% mocy znamionowej), jeśli jest podłączone od strony (po jednej lub po obu stronach) - tutaj obszar ogrzewania będzie bardziej intensywny po stronie zasilania.

Ale z niższym połączeniem, które jest również nazywane "Leningradem", nominalna sprawność wynosi tylko 90%, ponieważ cyrkulacja jest utrudniona przez wysokie ciśnienie i, naturalnie, obszar ogrzewania jest tutaj najbardziej nierówny.

Uwaga Zanim zaczniesz obliczać moc grzejników w swoim mieszkaniu lub domu prywatnym, powinieneś w końcu określić metodę łączenia grzejników. Tylko w tym przypadku będziesz w stanie obliczyć liczbę sekcji najbardziej poprawnie.

Kanał przedłużający jako optymalizator dystrybucji ciepła

Nie zawsze możliwe jest podłączenie akumulatorów po przekątnej w autonomicznym lub scentralizowanym systemie grzewczym w celu zapewnienia maksymalnej (100%) mocy cieplnej, i istnieją różne powody - istnieją zarówno możliwości techniczne, jak i cechy wnętrza lub po prostu czynnik ludzki - czy straciliście wzrok lub nie wiedziałem.

Gdy nie ma wielu sekcji, w żadnym wypadku nie więcej niż 8-10 sztuk, lub nawet mniej, wtedy spadki temperatury w całkowitej powierzchni grzejnika nie są zauważalne, a jeśli są zauważalne, to niewiele. Ale jeśli liczba sekcji jest zwiększona, a taka potrzeba pojawia się dość często, to temperatura spada na różnych końcach tego samego urządzenia może osiągnąć 10 ° C, a nawet więcej.

Oczywiście można podłączyć ponownie, to znaczy podłączyć urządzenie po przekątnej iw tym przypadku, chłodziwo będzie równomiernie rozłożone na całym obszarze, ale nie zawsze jest to możliwe z powodu tych samych warunków technicznych lub cech wewnętrznych.

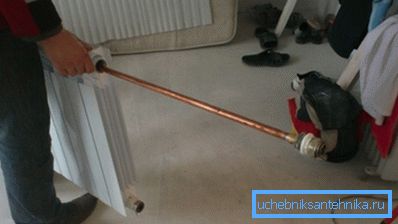

W takich sytuacjach istnieje rodzaj panaceum - jest to przedłużacz kanału, który z jakiegoś powodu, z jakiegoś powodu, jest bardzo trudny do znalezienia w naszych sklepach sprzedających wyroby sanitarne, ale można to zrobić samodzielnie.

W tym celu potrzebna będzie miedziana rura o średnicy zewnętrznej 18 mm i grubości ścianki co najmniej 1 mm, a także miedziana złączka do lutowania (adapter do złączki) o średnicy zewnętrznej 19,5 mm.

Długość rury jest obliczana z uwzględnieniem liczby sekcji, więc jej koniec powinien sięgać granicy ostatniego i przedostatniego odcinka - w niektórych przypadkach przedłużacz jest wykonany do połowy grzejnika, ale można przeciąć rurę w dowolnym momencie. Nie będziemy opisywać procesu lutowania we wszystkich szczegółach, powiedzmy tylko, że strumień nie powinien dostać się do rury, to znaczy, że nie powinno być go dużo, ponieważ może powstać zamarznięta kropla, a woda podczas cyrkulacji będzie hałasować.

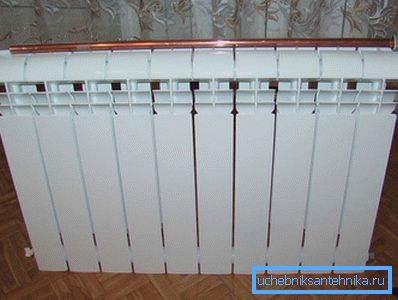

Przedłużacz kanału jest zainstalowany w górnej części grzejnika, ale lepiej jest go używać razem z głowicą termiczną, dzięki której można ustawić żądaną temperaturę. Ale dystrybucja płynu chłodzącego w obszarze baterii będzie teraz jednolita.

Wniosek

Możesz także podłączyć grzejniki własnymi rękami, jeśli oczywiście masz do tego niezbędne narzędzia. Ale jeśli jesteś początkującym w tej branży, nie zapominaj, że jest to całkiem odpowiedzialne - przeciek systemu w sezonie grzewczym jest nie tylko nieprzyjemnym zjawiskiem, ale można powiedzieć, niezwykłym. Dlatego jeśli nie polegasz na swojej sile, lepiej zaprosić specjalistę.
