Różne kotły gazowe grzewcze: zasady ich pracy

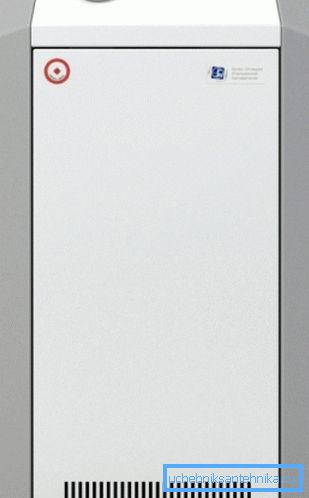

Jeśli dana budowla ma możliwość podłączenia do gazociągu, to będzie bardzo wygodne, aby ogrzać swój dom, instalując kotły gazowe Lemax lub inne marki jako grzejniki. Najważniejsze jest to, aby poprawnie obliczyć moc grzałki w stosunku do przestrzeni życiowej pomieszczenia i ilości płynu chłodzącego w obwodzie chłodnicy lub ogrzewania podłogowego.
Niezależnie od tego, jaką markę wybierzesz - Wisman, Mimax, Beretta - ważne jest, aby były odpowiednie dla danego typu wymiennika ciepła, co zostanie omówione poniżej, a ponadto obejrzymy film wideo na temat kotłów.

Zasada działania
Uwaga W zależności od obiegu grzewczego należy również wybrać kocioł grzewczy, który może być albo w wysokiej temperaturze (konwekcja), albo w niskiej temperaturze (kondensacja). Tak więc, jeśli grzejniki potrzebują temperatury płynu około 60-80? C, a następnie na ciepłą podłogę wystarczającą 30-50? C.
Jednostki konwekcyjne

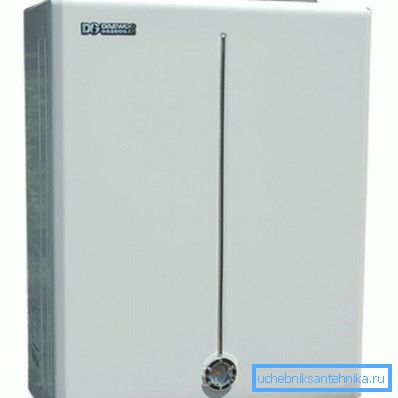

- Kotły gazowe typu konwekcyjnego są najbardziej poszukiwane w Federacji Rosyjskiej, na przykład może to być montowana na ścianie lub na podłodze wersja Daewoo DGB-100 MSC, którą widać na górnym zdjęciu. Zależy to od tego, że w większości przypadków preferujemy grzejniki, a nie systemy ogrzewania podłogowego - długotrwałe nawyki i obawy przed nowymi problemami. Niemniej jednak, takie modele są wyposażone w zaawansowane opcje, aw niektórych przypadkach nawet kompletne małe centralne pomieszczenie dla kilku budynków wielopiętrowych.

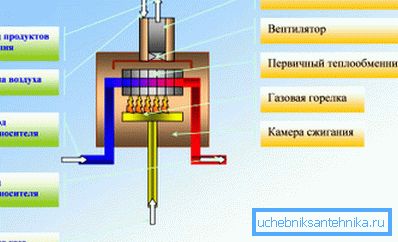

- Zasada działania takich urządzeń przebiega według tego samego schematu - paliwo przechodzi przez rurociąg do palnika, który swoim płomieniem ogrzewa chłodziwo, a nowoczesne palniki najczęściej działają zarówno na propanie, jak i na gazie ziemnym. Główną wadą tradycyjnych kotłów przed kondensacją jest to, że ciepło wtórne wytwarzane w komorze spalania nie jest wykorzystywane do zwiększania wydajności, ale jest odprowadzane przez komin na ulicę.
- Optymalny zakres temperatur, czy to niemiecki WOLF, czeski PROTHERM, czy fiński olej napędowy TERMAX, mieści się w przedziale 60-80 ° C, ze względu na dążenie do najdłuższej żywotności wymiennika ciepła. Ograniczenia te wynikają z tego, że w temperaturze 55-57 ° C (punkt krytyczny) na wymienniku ciepła gromadzi się kondensat, który niszczy jego ściany. Parowanie kwasu powstaje w wyniku rozkładu termicznego lub po prostu spalania gazu.
Uwaga W przypadku łączenia dwóch obwodów - grzejników i podgrzewanej podłogi, instrukcja zaleca stosowanie tradycyjnych modeli, a obniżenie temperatury nośnika ciepła do ciepłej podłogi odbywa się za pomocą zaworu trójdrożnego.
Agregaty skraplające

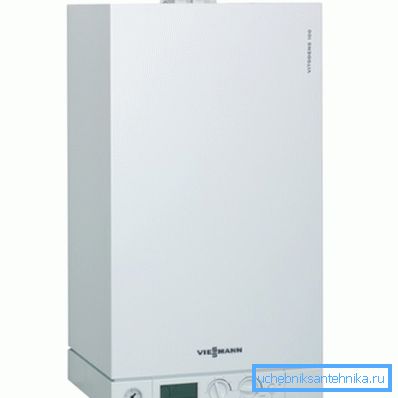

- Oczywiście, w porównaniu do konwekcji, kondensacyjne kotły gazowe do ogrzewania nie cieszą się taką popularnością w Rosji, zwłaszcza, że cena takiego urządzenia jest znacznie wyższa, ale jest to spowodowane kwaśnym systemem filtracji kondensatu. Ci użytkownicy, którzy zdecydowali się dokonać takiego przejęcia, raczej nie będą żałować, ponieważ oszczędności tutaj są oczywiste - skuteczność takich jednostek w niektórych przypadkach sięga 111%!

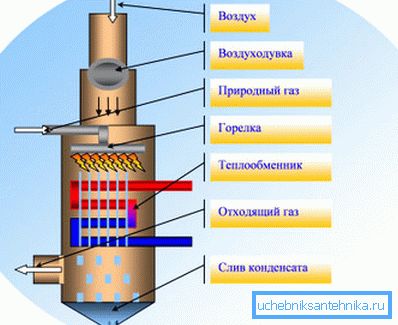

- Kocioł kondensacyjny pracuje zgodnie z następującą zasadą: gaz ziemny wchodzi do palnika, którego płomień ogrzewa wymiennik ciepła, ale ciepło wtórne nie jest usuwane z komory paliwowej na ulicę, ale służy do ogrzewania wtórnego. Biorąc pod uwagę, że takie modele są zaprojektowane dla optymalnej temperatury 30-50 ° C, zawsze powstanie tam kwaśny kondensat, ale nie uszkodzi on wymiennika ciepła, ponieważ spada. Następnie, poprzez specjalny rurociąg z filtrami, zostaje on przekierowany do określonej wydajności, praktycznie tracąc swoją toksyczność.
Wymienniki ciepła

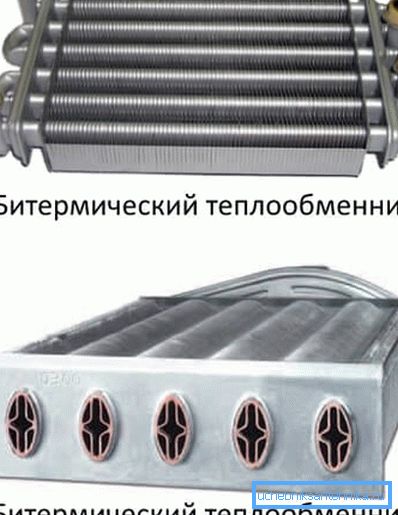

Każdy kocioł grzewczy na gazie ma wymiennik ciepła w swojej konfiguracji, który może być albo termojądrowy, jak widać na górnej figurze, albo osobno. Wersja bitmiczna składa się z dwóch połączonych pustych profili, to jest rury w rurze z płytkową powłoką chroniącą przed korozją. Ciecz w rurze wewnętrznej jest doprowadzana do układu ciepłej wody, a na zewnątrz do obwodu grzewczego.
Obecność takiego węzła ułatwia masę i wymiary kotła, na przykład w znakach SIGNAL lub ISHMA (chociaż możliwa jest tam oddzielna wersja). W takich przypadkach istnieje tylko jeden węzeł i to. Naturalnie zmniejsza swoją wagę i rozmiar, ale dodatkowo dla urządzeń z takim urządzeniem nie potrzebuje zaworu trójdrogowego do gorącej wody, ponieważ tam temperatura wody jest niższa (30 ° C) niż w obiegu grzewczym.
Pomimo wszystkich zalet, wymienniki ciepła typu bithermic nie nadają się do pracy z twardą wodą - sole i żużel odkładają się na ścianach rur, blokują przejście, które po tym jest prawie niemożliwe do oczyszczenia. Faktem jest, że gdy czyści się te substancje, spadając z metalu, nie rozpuszczają się do końca, ale wyglądają jak małe kawałki, które utkną w zatorach podczas pokonywania zakrętów i zapychają przejście.

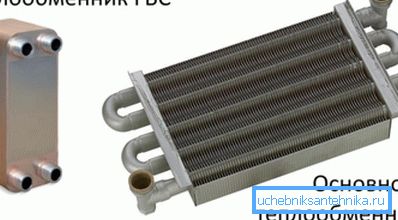

Jeśli w Twojej okolicy znajduje się twarda woda, najlepiej wybrać AOGV z oddzielnym wymiennikiem ciepła, który jest łatwy do czyszczenia i nie zapycha się tak szybko, jak na przykład CONORD, KEBER lub TERMONA. Jest to możliwe dzięki większej wewnętrznej średnicy rur i chociaż ta opcja będzie kosztować trochę więcej, zaoszczędzisz na dłuższej żywotności.
Przegląd niektórych modeli

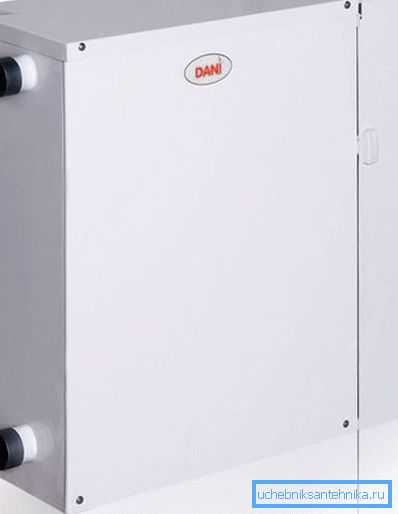

Dwuprzewodowy kocioł gazowy do ogrzewania Dani nie będzie wykorzystywał powietrza z pomieszczenia, w którym jest zainstalowany - wlot powietrza pochodzi z ulicy, a produkty rozkładu termicznego są odprowadzane przez współosiowy kanał spalinowy. Ciśnienie nominalne na wlocie gazu wynosi 1274PA, a ciśnienie robocze gorącej wody nie przekracza 0,65 kPa. Jeżeli nominalne ciśnienie nośnika energii nie przekracza 1274 Pa, to jego zużycie nie przekracza 0,8 m.3/ godzinę

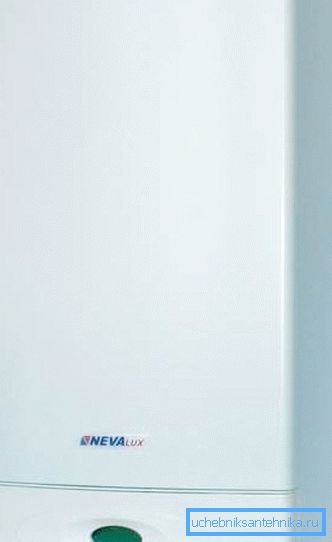

Dwuobwodowa, bitermiczna tradycyjna jednostka grzewcza NEVA LUX, którą widać na górnym zdjęciu, jest produkowana w Rosji, dostawa ciepłej wody wynosi 14 l / min, zaprojektowana dla maksymalnej powierzchni 240 m2. Moc nominalna takiego urządzenia wynosi 18 kW, miedzianego wymiennika ciepła, wydajność osiąga 90%, maksymalna temperatura produktów rozkładu termicznego wynosi 130 ° C, minimalna to 100 ° C. Wymiary (wysokość / szerokość / głębokość) 720x410x326 mm, waga 34,5 kg, 2 lata gwarancji.

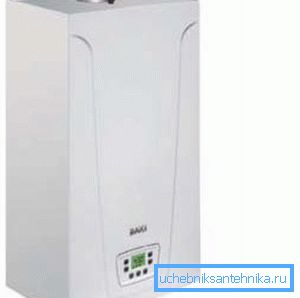

Zespół gazowy Waxi, który widzisz na tym zdjęciu, to montowany na ścianie podwójny obwód o maksymalnej mocy 14kW (wystarczający na pomieszczenie 140m2) przy maksymalnym zużyciu 1,63 m gazu3/ godzinę Przy pełnej mocy, sprawność urządzenia wynosi 92,9%, a jeśli działa w trybie 30% mocy, sprawność wyniesie 90%, temperatura CWU wynosi 30-55 ° C. Wymiary (wysokość / szerokość / głębokość) 700x400x280 mm, waga 29,0 kg, 2 lata gwarancji.

Kocioł grzewczy Aton jest urządzeniem skraplającym zaprojektowanym do obwodów niskotemperaturowych o maksymalnej mocy, pod warunkiem, że skraplanie ma 24,6 kW, a 22,1 kW w typowym. Do ogrzewania w trybie 60-80 ° C 6,3-21,4 kW, a dla 30-50 C - 6,9-21,7 kW, wydajności dostarczania ciepłej wody - T 30 C - 10 l / min.

Beretta Exclusive Green Model kondensacyjny 30 CSI, przeznaczony do obwodów niskotemperaturowych, o maksymalnej mocy zależnej od zachowania trybu kondensacji 30 kW. Jednocześnie w trybie 60-80? C 99,1 kW, a dla 30-50? C - 31,41 kW, wydajność dostarczania gorącej wody? T 30? C - 10 l / min. W zakresie 60-80 ° C wydajność wynosi 95,5%, a w zakresie 30-50 ° C - 105,2%. Beretta działa zarówno na gaz naturalny, jak i skroplony.
Wniosek
Podsumowując, można powiedzieć, że istnieją również kotły gazowe żeliwne, które można instalować na podłodze własnymi rękami, aw większości przypadków są to dwuprzewodowe modele konwekcyjne. Podczas instalacji do certyfikacji należy zadzwonić do przedstawiciela firmy gazowej z licencją - tak więc okres gwarancji będzie obliczany nie od daty zakupu, ale od daty instalacji (patrz również artykuł Ogrzewanie gazowe Ferrol i ich cechy).
