Rury grzewcze w ścianie: jak ogrzewać pomieszczenie bez

Wielu właścicieli prywatnych domów, próbujących nadać pomieszczeniom bardziej atrakcyjny wygląd, ukrywa rury systemu grzewczego, pozostawiając widoczne jedynie grzejniki. Ale niewiele osób wie, że można pozbyć się tego sprzętu, wyposażając ogrzewanie ścienne w domu. Instrukcje dotyczące całkowitego ukrycia sieci klimatycznej przedstawiono poniżej.

Ogrzewane ściany - nowy sposób ogrzewania pomieszczeń

Podstawowe pojęcia

Każda nowoczesna naprawa zapewnia maskowanie rurociągów, które dostarczają nagrzany płyn chłodzący do chłodnic i odprowadzają z nich ochłodzoną wodę. Jednak wielu właścicieli nie jest zadowolonych z samych akumulatorów, które przyczyniają się do dysonansu różnych rozwiązań wewnętrznych.

W takim przypadku można zastosować już sprawdzone rozwiązania, które jednak nie są pozbawione wad:

• system ciepłej podłogi - nie jest wystarczająco skuteczny na dużych obszarach lub w pomieszczeniach, w których podłoga pokryta jest materiałem o niskim przewodnictwie cieplnym (na przykład z drewna);

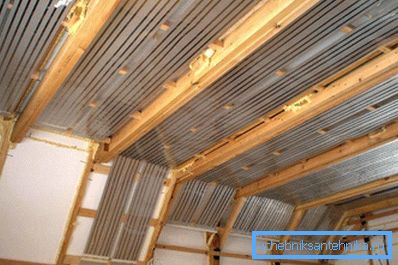

• ogrzewanie sufitowe na podczerwień - mogą być montowane w mieszkaniach o wysokości co najmniej 2,5 metra i podczas pracy zużywają dużą ilość energii elektrycznej.

Dlatego ostatnio schemat ogrzewania zwany "ciepłymi ścianami" staje się coraz bardziej powszechny.

Jego funkcje są następujące:

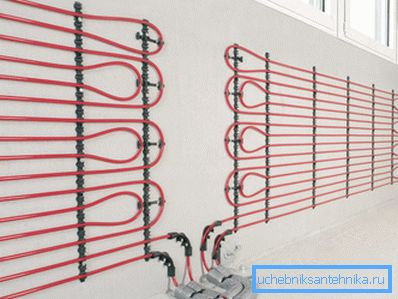

• w tym przypadku źródła ciepła nie są grzejnikami: rury grzewcze są układane w ścianie, przez którą cyrkuluje chłodziwo, wysyłając energię cieplną do otaczającej przestrzeni;
• ze względu na to, że ogrzewanie odbywa się za pomocą promieniowania, a nie w wyniku konwekcji, uzyskuje się lepsze ogrzewanie pomieszczenia i tworzy się w nim zdrową atmosferę;
• Ogrzewanie w ścianach umożliwia osiągnięcie znacznych oszczędności w kosztach energii, ponieważ nawet w temperaturze 17-18 stopni Celsjusza pokój staje się wygodny (dla porównania, przy standardowej metodzie ogrzewania konieczne jest osiągnięcie 21-22 stopni Celsjusza).

Zwróć uwagę! Montaż rurociągów grzewczych w ścianach jest dość pracochłonnym zadaniem. Dlatego nie możesz zrobić wszystkiego sam bez niezbędnych umiejętności i doświadczenia. Lepiej powierzyć tę pracę profesjonalistom.

Zalety systemu ogrzewania ściennego

Oprócz powyższych cech system ścian grzewczych ma wiele niezaprzeczalnych zalet:

1. Nie ma żadnych ograniczeń w opracowywaniu i wdrażaniu decyzji projektowych. Nieporęczne grzejniki zainstalowane pod oknami nie będą już przeszkadzać. Ta przestrzeń może być wykorzystana bardziej efektywnie.
2. Ze względu na ogromny obszar promieniowania energii cieplnej (źródłem są prawie wszystkie ściany w pomieszczeniu), pomieszczenie ogrzewa się bardziej równomiernie, eliminując powstawanie lokalnych stref zimnego i przegrzanego powietrza.

Wskazówka! Aby poprawić wymianę ciepła, aluminiowe wymienniki ciepła można zainstalować pod tynkiem. Oprócz zwiększenia wydajności umożliwiają one zastosowanie mniejszej liczby przewodów.

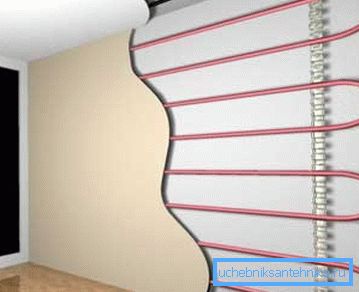

1. Pokój z ciepłymi ścianami staje się wygodniejszy, ponieważ nie tylko samotna bateria pod oknem staje się źródłem ciepła, ale cały pokój jako całość.
2. Dzięki rurom zamontowanym w ścianie można nie tylko ogrzewać, ale także chłodzić pomieszczenie. Aby to zrobić, system jest zasilany nieogrzewanym czynnikiem chłodzącym i chłodzoną wodą. W ten sposób można obniżyć koszty klimatyzacji.

Funkcje wdrożenia i działania

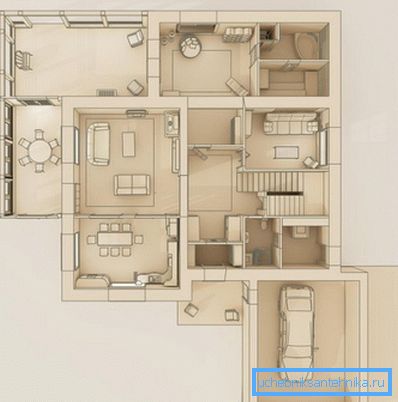

Aby rury schowane w ścianach mogły ogrzewać pomieszczenia tak sprawnie, jak to tylko możliwe, należy z wyprzedzeniem przemyśleć rozmieszczenie mebli.

Należy wziąć pod uwagę takie niuanse:

1. Meble wolnostojące nie stanowią problemu. Zawsze umieszcza się go blisko ściany, dlatego między nim a pionową powierzchnią zawsze tworzy się szczelina powietrzna, wystarczająca, aby ciepłe powietrze swobodnie krążyło po pomieszczeniu.
2. Wbudowane meble, jak sama nazwa wskazuje, są montowane w określonej lokalizacji. W związku z tym ściana za taką szafą powinna być wolna od rurociągów: po pierwsze, ogrzeją meble i wszystko wewnątrz, po drugie, nieefektywne będzie wykorzystanie energii cieplnej, co zwiększy koszty ogrzewania.

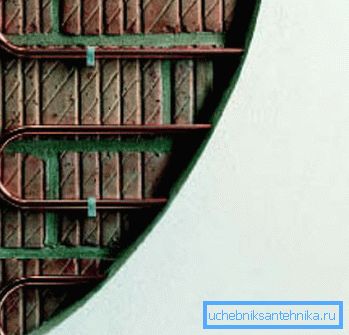

System ogrzewania ściennego jest całkowicie niewidoczny, ponieważ rury są układane pod dekoracyjnym wykończeniem. Pod tym względem wiele osób ma pytanie: jak wywiercić dziurę lub poprowadzić gwóźdź, aby nie dotknąć rurociągu, który przewodzi płyn grzewczy.

Projektanci podobnych sieci inżynieryjnych już się tym zajęli, zapewniając dwa dość skuteczne sposoby:

1. Użyj matrycy papierowej. W tym przypadku specjalne rolki papieru lub folii z tworzywa sztucznego są nakładane w naturalnej skali w celu umieszczenia wszystkich rurociągów. Następnie, jeśli zajdzie konieczność zrobienia dziury, wystarczy przymocować matrycę do ścian i zobaczyć, gdzie można wiercić, a gdzie nie.
2. Zastosowanie folii termicznej. Jest to specjalny materiał, który zmienia kolor w miejscach o wysokiej temperaturze. Mocując go do powierzchni ściany, zobaczysz z maksymalną precyzją, gdzie przebiegają rurociągi.

Wady i sposoby radzenia sobie z nimi

System ogrzewania ściennego jest niewątpliwie bardzo skuteczny. Ale podczas jego instalacji konieczne jest rozwiązanie kilku bardzo ważnych problemów inżynieryjnych, które bezpośrednio wpływają na trwałość, wydajność i opłacalność jego działania.

Liniowe rury rozprężne

Jakikolwiek materiał, jak wiesz ze szkolnego kursu fizyki, rozszerza się po ogrzaniu, to znaczy zwiększa jego rozmiar. Dotyczy to zarówno rur ułożonych w ścianie, jak i tynku, w którym są zamaskowane.

Jeśli problem ten zostanie rozwiązany bez uwagi, możliwe będzie pojawienie się pęknięć w ścianie i odkształcenie plastikowych kanałów, co doprowadzi do zakłócenia obiegu płynu.

Możesz rozwiązać problem w następujący sposób:

1. Obniżyć temperaturę płynu chłodzącego. W większości przypadków woda używana do ogrzewania ściennego jest podgrzewana do temperatury nieprzekraczającej 40 stopni Celsjusza.
2. Aby stworzyć opisany projekt, zaleca się zakup materiałów o minimalnym współczynniku rozszerzalności cieplnej (np. Metal-plastik lub polietylen sieciowany). Chociaż cena takich rur jest nieco wyższa, uzyskane korzyści nie będą żałować podjętej decyzji.

1. Konieczne jest pokrywanie rur mieszaninami budowlanymi, w których dodaje się plastyfikatory, które zwiększają elastyczność. W tym przypadku, nawet przy niewielkich ruchach podstawy, pojawienie się pęknięć jest całkowicie wykluczone.

Strata ciepła

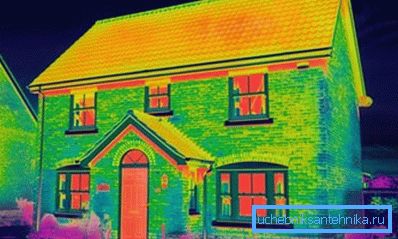

Istotą problemu jest to, że energia cieplna z rur znajdujących się w ścianie rozprzestrzeni się zarówno wewnątrz, jak i na zewnątrz. Aby uniknąć tej sytuacji, jest to dość proste: konieczne jest zabezpieczenie zewnętrznej powierzchni materiałem termoizolacyjnym: pianką, włóknem mineralnym i tak dalej.

Wskazówka! Najlepszy efekt można osiągnąć, stosując izolatory z warstwą odblaskową - folią metalową lub aluminiową.

Naturalnie, jeśli dom jest wykonany w technologii ramowej lub z gotowych paneli wielowarstwowych, dodatkowa izolacja nie jest wymagana. Takie materiały są początkowo dobrze izolowane od zewnątrz i nie pozwalają na utratę ciepła.

Czasami zdolność ogrzewania ściennego do emitowania energii w obu kierunkach może być odwrócona z niekorzystnej strony na korzyść: jeśli rury zostaną zainstalowane w wewnętrznej przegrodzie, oba pomieszczenia zostaną ogrzane.

Łatwość utrzymania

Największym niebezpieczeństwem, jakie może napotkać właściciel domu przy ogrzewaniu ściennym, jest utrata szczelności rurociągu osadzonego w ścianie.

Aby zapobiec temu problemowi, zalecamy przestrzeganie następujących wskazówek podczas instalacji:

• tylko rury (polietylenowe lub metalowo-plastikowe) powinny być zabezpieczone w betonie - łączniki rur dla systemu grzewczego, zawory odcinające i inne części powinny być montowane metodą otwartą;
• kolektory i urządzenia kontrolne muszą być zainstalowane w specjalnej szafce, aby można było z łatwością zmienić parametry pracy całego systemu grzewczego z jednego miejsca i wyeliminować ewentualne wypadki.

Wniosek

System "ciepłych ścian" jest jedną z najbardziej obiecujących technologii w dziedzinie projektowania systemów klimatycznych. Jednak nie jest to jedyna możliwa opcja. Możesz dowiedzieć się więcej o alternatywnych metodach ogrzewania z wideo poniżej.
