Samo ogrzewanie podłogowe

Każda osoba stara się dostarczyć mieszkania z wszystkimi niezbędnymi rzeczami i skorzystać z nowych technologii, które tworzą pożądaną atmosferę i komfort. Ważnym czynnikiem w tej kwestii jest ogrzewanie, które ogrzewa zimą wszystkie pomieszczenia. Jeśli wcześniej zdecydowano się na instalację standardowego ogrzewania z żelaznymi rurami i żeliwnymi bateriami, dziś można znaleźć wiele alternatywnych opcji.

Jednym z nich jest podgrzewana podłoga, która jest nie tylko przyjemna w chodzeniu, ale również zapewnia wystarczającą ilość ciepła, aby utrzymać optymalną temperaturę w pomieszczeniu. Istnieje kilka opcji aranżacji ogrzewania podłogowego, ale najbardziej powszechnym i dostępnym jest system wodny. Ułóż podłogę podgrzewaną wodą nie jest bardzo trudne. W tym artykule wyjaśnimy, jak zrobić podłogę z podgrzewaną wodą własnymi rękami w prywatnym domu, przedstawimy krok po kroku instrukcję instalacji i instalacji.

Korzyści

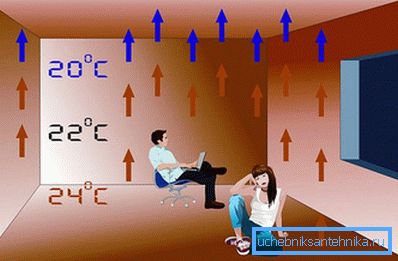

Jak wiadomo, najbardziej komfortową temperaturą dla osoby jest +18 ° C. Może być również konserwowany przez konwencjonalny system grzewczy, ale jeśli chodzi o podłogę, która może być bardzo zimna z powodu bezpośredniego kontaktu z fundamentem, potrzebne są wyższe stawki. Dzięki poniższemu systemowi podłogowemu woda ogrzewa się do +22 ° C. Ponadto istnieją inne korzyści, które użytkownik otrzymuje przy użyciu nowoczesnej technologii:

• Brak cyrkulacji pyłu.
• Zmniejszenie prawdopodobieństwa powstawania grzybów w rogach.
• Normalizacja wilgotności powietrza.
• Wygoda obsługi i opieki.
• Bezwzględne bezpieczeństwo.
• Kompatybilny z różnymi rodzajami ogrzewania.
• Długa żywotność.

Ważnym argumentem za ciepłą podłogą jest brak bezpośredniego i wizualnego kontaktu z grzejnikiem, który pozwala swobodnie planować wnętrze pokoju.

Podstawowe układy i typy rur

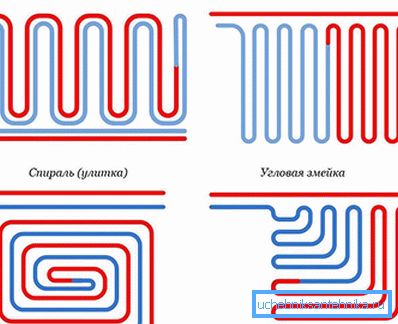

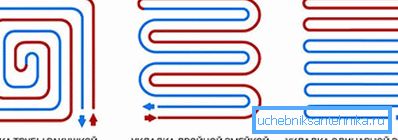

Aby ogrzewać się równomiernie na całej powierzchni, należy wybrać właściwy sposób układania. Ponieważ woda będzie stopniowo schładzać się, instalacja musi zacząć od ścian i poruszać się zgodnie z wybranym schematem. Aby zorganizować ciepłą podłogę, możesz skorzystać z następujących schematów:

• Snake - omijanie obwodu falującej linii pomieszczenia od zewnętrznej ściany do następnej ściany.
• Ślimak - ciągle krąży po obwodzie, przesuwając się do środka, każde nowe koło będzie mniejsze niż poprzednie.
• Połączone - zawiera obie opcje stylizacji w tym samym czasie.

Studiując różne opcje instalacji, każdy ma do czynienia z problemem wyboru rodzaju rurociągu. Do tej pory możesz użyć tych opcji:

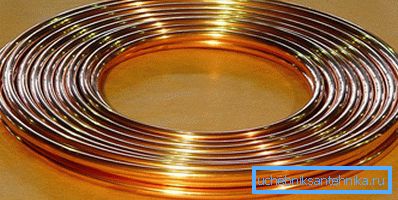

Miedź

Traktuj drogie materiały. Przy ustawieniu izolowanej termicznie podłogi należy je zakryć, ponieważ łącznik może mieć na nie negatywny wpływ. Układanie rur wymaga specjalnego sprzętu i wiedzy w tej dziedzinie, więc początkujący nie będzie w stanie poradzić sobie z zadaniami.

Metalowe tworzywo sztuczne

Metalowe rury są często używane podczas instalowania podgrzewanej podłogi, ponieważ materiał jest dość trwały, przybiera inny kształt. Są łatwe do zainstalowania. Również na liście korzyści obejmują odporność na stres. Po zgięciu, niezależnie od temperatury przewodu grzejnego, kształt się nie zmienia.

Polietylen

W tym przypadku rozpatruje się usieciowany polietylen (gęstość sieciowania może być różna), która nie obawia się zamarzania. Należy pamiętać, że w wysokich temperaturach rury się wyprostują. Połączenie rur między sobą nie zajmuje dużo czasu.

Polipropylen

Do tej pory produkty z tworzyw sztucznych są bardzo popularne w różnych dziedzinach. Rury z polipropylenu są często stosowane w nowoczesnych systemach grzewczych, ale ta opcja nie jest odpowiednia dla podłóg z powodu dużego promienia gięcia.

Nie da się powiedzieć, które rury są lepsze. Ważne jest, aby wszystko z góry obliczyć, aby określić i zakupić niezbędny materiał.

Etap przygotowawczy instalacji systemu

Aby zapoznać się z informacjami na temat samodzielnego przygotowania ciepłej podłogi, należy w pierwszej kolejności zapoznać się z pracami przygotowawczymi. W pierwszym etapie powierzchnia jest przygotowywana:

• Jeśli podłoga jest zainstalowana w salonie, wszystkie meble są wyjęte.
• Jeśli podłoga jest nadal używana, należy ją ostrożnie zdemontować.
• Aby zachować zgodność z technologią, konieczne jest ułożenie rur na wystarczającej głębokości. Można to osiągnąć przez częściowe lub całkowite usunięcie starego jastrychu. Do wykonania tych prac potrzebny jest potężny młot udarowy lub elektryczny młot pneumatyczny. Przed rozpoczęciem pracy musisz wiedzieć, na jakim poziomie możesz się poruszać. W tym celu wybijana jest mała warstwa powierzchni i sprawdzana jest odległość do płyt betonowych (w przypadku mieszkania). W prywatnym domu o małej grubości wylewki można go całkowicie wyjąć i wyjąć część pościeli.
• Po wykonaniu wnęki, cała przestrzeń odsłoniętych płytek jest ostrożnie usuwana. Zrób to lepiej dzięki specjalnemu odkurzaczowi budowlanemu. Jeśli instalacja odbywa się w prywatnym domu i musiałem usunąć część pościeli pod jastrychem, to musisz dobrze ubić podstawę. Odbywa się to dzięki własnoręcznemu narzędziu (może być złożony z deski o wymiarach 20 x 20 cm, pręt o wymiarach 50 x 50 mm i poprzeczny uchwyt jest przymocowany do podstawy) lub wibromakieru. Te ostatnie są zarówno benzyną, jak i elektrycznością. Dla osób mieszkających w mieszkaniu potrzebne są bardziej oszczędne metody podbicia, w przeciwnym razie sufit sąsiadów będzie cierpieć z dołu.
• Do następnego etapu potrzebne będą metalowe okucia o średnicy 8 × 10 mm. Musisz zrobić z tego skrzynkę. Jeśli wysokość przyszłego remisu będzie wynosić maksymalnie 10 cm, wystarczy jeden poziom, a przy unoszeniu 20 cm lub więcej lepiej jest zrobić go na kilku poziomach. W tym celu wykonuje się dwie identyczne płaszczyzny, wewnątrz siatki układa się podłużne i poprzeczne pręty o długości 40 cm, które są połączone ze sobą za pomocą dystansów o wymaganej długości. Wszystkie czynności można wykonać za pomocą drutu dziewiarskiego. W niektórych przypadkach, jeśli działania będą przeprowadzane w mieszkaniu, a projekt jastrychu będzie wynosił do 10 cm, wówczas metalowe radiolatarnie będą ustawiane poziomo, a fundament zostanie wylany bez użycia łaty. Przy użyciu reguły rozwiązanie jest wyrównane, a płaszczyzna jest wyświetlana.
• W ciągu trzech tygodni konieczne jest, aby warstwa zalana stała, aby stała się silniejsza i nie unosi się w trakcie dalszej pracy.

Jeżeli mieszkanie nie planuje usunięcia starego jastrychu, ale podłoga musi zostać wyrównana, można użyć samopoziomujących się mieszanek. Aby z nimi pracować, należy przestrzegać proporcji składników zalecanych przez producenta. Jeśli przestrzeń jest większa niż wskazana na opakowaniu, terytorium powinno zostać podzielone na sekcje. Można je oddzielić za pomocą pianki poliuretanowej, ponieważ roztwór nie będzie płynął. Po wylaniu tego obszaru ważne jest, aby chodzić z rolką igłową, aby usunąć resztki powietrza w celu poprawy przyczepności.

Główny etap prac

Po zakończeniu prac przygotowawczych można przystąpić do bezpośredniej instalacji.

• Wykonujemy czyszczenie. Najlepiej pokryć zamarznięte i wzmocnione jastrych podkładem. Można to zrobić w jednej warstwie. To usunie niechciany pył i wzmocni powierzchnię.
• Cały obszar jest pokryty hydroizolacją. W tym celu stosuje się folię polietylenową o grubości 200 mikronów. Płótna zachodzą na siebie, powinny mieć co najmniej 10 cm szwy są klejone zwykłą taśmą klejącą. Zakręty wykonywane są na ścianach o 5 cm.
• Na obwodzie przyklejono taśmę samoprzylepną. Jego wysokość powinna być taka, aby stanowiła warstwę przyszłego jastrychu z izolacją. Jest on wykonany ze spienionego poliuretanu i jest niezbędny do wyrównania rozszerzalności betonu po podgrzaniu.
• Kolejną warstwą jest izolacja. Do tych celów stosuje się tworzywa piankowe lub piankowe. Ich minimalna grubość powinna wynosić 3 cm, a jeśli planuje się, że ten poziom ma grubość 6 cm lub więcej, najlepiej jest układać kilka warstw. W takim przypadku muszą one być ustawione tak, aby szwy były splecione i nie nakładały się. Jest to ważne, ponieważ nie rozchodzą się pod obciążeniem jastrychu wykańczającego.

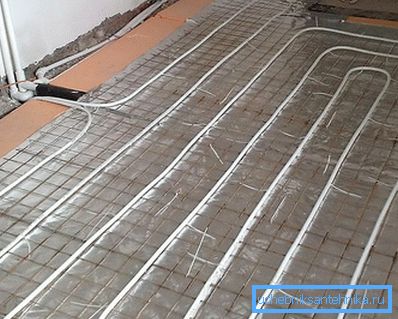

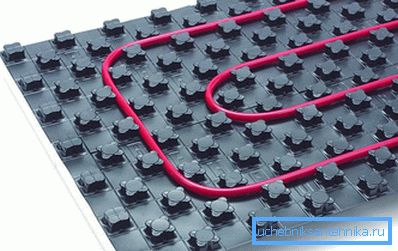

• Dla większej wygody lepiej jest zastosować górną warstwę izolacji z występami (specjalne plastikowe występy, pomiędzy którymi układana jest rura). Jeśli nie jest to możliwe, metalowy grill zmieści się w odstępach co 10-15 cm, w pierwszym przypadku dobrze się tnie z powodu jego cech konstrukcyjnych, a zwoje są zamocowane za pomocą plastikowych klipsów. W drugim drutu używa się do utrwalenia.
• Następnie ustaw szafkę kolektora. Aby zajmował mniej miejsca, zwykle wpuszczany jest w ścianę. Niszę wykonuje się za pomocą wiertarki udarowej z dłutem. Do mocowania samego pudełka wiercone są otwory, w które wkładane są kołki i mocowane są śruby.
• Wewnątrz zainstalowanej szafki są zamontowane dwa kolektory (jedno zasilanie, drugie dla prądu wstecznego). Aby ułatwić obsługę po zakupie końcówki, zawory są składane. Rozważ także możliwość dodania dodatkowych konturów, być może będzie to wymagane w przyszłości. Rozdzielacz jest podłączony do głównego obwodu z kotła.

• Rury układane są zgodnie z wcześniej wybranym schematem. Powinien rozpocząć się od kolektora i dalej od zewnętrznej ściany do środka (przy układaniu przez ślimak). Ważne jest, aby przy podejściu do łuparki wszystkie rury były izolowane. Zapobiegnie to nadmiernemu przegrzewaniu się niektórych obszarów.
• Powierzchnia jednego obwodu nie powinna przekraczać 40 m², w przypadku, gdy pomieszczenie jest większe, należy podzielić je na kilka konturów.
• Długość rury w jednym obwodzie nie powinna przekraczać 80 m przy średnicy 16 mm i 120 m przy średnicy 20 mm. Wynika to z faktu, że mogą wystąpić duże spadki ciśnienia i temperatury.
• Połączenia rurowe nie są dozwolone na miejscu. Jeśli jednak taka potrzeba powstaje, to lepiej je zagnieść poprzez obciskanie. W przypadku zwijanych połączeń będziesz musiał opuścić okno przeglądu w celu konserwacji w przypadku awarii.

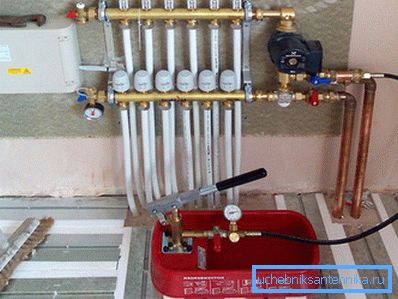

• Po ułożeniu rury cały system zostaje obcięty. Aby to zrobić, jest wypełniona powietrzem lub wodą. Ciśnienie wzrasta do wartości, która jest 8-10 razy większa niż nominalna. W tym stanie system pozostaje na jeden dzień. Upadek powinien być nieistotny - wolno rozszerzać rurę. Cała długość rurociągu jest sprawdzana pod kątem uszkodzeń.

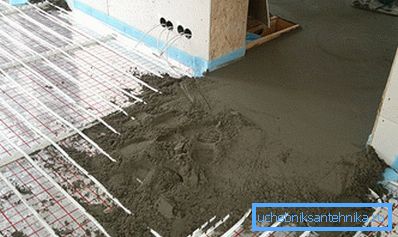

• Przygotowanie rozwiązania dla jastrychu. Na pewno trzeba będzie dodać plastyfikator. Dzięki temu mieszanina będzie bardziej elastyczna. Stosunek cementu i piasku będzie różny dla danej marki, zwykle jest wskazany na opakowaniu. Plastyfikator będzie potrzebował w tempie 1 l na 1 m².
• Napełnianie odbywa się tak, aby rury pozostały pod ciśnieniem. Podczas pracy możesz przypadkowo uszkodzić kontur za pomocą jakiegoś narzędzia. Lepiej jest to teraz ujawnić, niż po tym, jak wszystko zostanie zamrożone.
• Pełne dojrzewanie jastrychu betonowego trwa 28 dni.
• Po wyschnięciu można odciąć nadmiar taśmy tłumiącej i położyć płytki.

Etap układania określa się w zależności od przeznaczenia ogrzewanej podłogi. Jeśli jest to jedyne źródło ogrzewania, to wysokość nachylenia powinna wynosić 15 cm, a jeśli pomocnicze jest większe niż 30 cm, w przypadku, gdy zapewniono kilka obwodów, w jastrychu należy umieścić również taśmę samoprzylepną.

Inne opcje

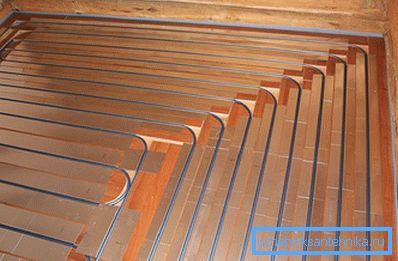

Oprócz cementowej metody układania, układanie rurociągu na bazie polistyrenu i drewna również stało się powszechne. Ogólna zasada mówi, że nie trzeba wypełniać wylewki. W pierwszym przypadku płyty izolacyjne służą również jako wytyczna do układania rur, ponieważ te specjalne kanały są przewidziane.

Przed ułożeniem konturu umieszczone są specjalne metalowe płytki, które zwiększą powierzchnię wymiany ciepła. W drugim przykładzie wykonania izolacja jest zamontowana pomiędzy opóźnieniami. Płyty z płyty wiórowej układane są na górze, w której, podobnie jak w pierwszym wariancie, wycinane są rowki dla przewodnika. Płyty metalowe montuje się w ten sam sposób. Całość pokryta jest powłoką wykończeniową, w której roli może działać laminat lub inny materiał.

Zaletą tych opcji jest to, że nie wywierają dodatkowego nacisku na podłogę. Na przykład można go użyć na drugim piętrze drewnianego domu.

Podsumujmy. Możliwe jest samodzielne wykonanie podgrzewanej podłogi. Konieczne jest obliczenie wszystkiego, wybór planu układania rur i skonsultowanie się z ekspertami. Przy prawidłowej instalacji i zgodności z całą technologią ciepłe powietrze będzie równomiernie rozprowadzane nie tylko wokół pomieszczenia, ale także w sąsiednich pomieszczeniach, zaczynając od dolnych warstw.
