Samo ogrzewanie rozdzielacza

Skuteczny system ogrzewania w domu jest bardzo ważnym czynnikiem wpływającym na komfort mieszkania w domu. Jednolite ogrzewanie wszystkich urządzeń grzewczych oznacza jego prawidłowe działanie. Ale czasami okazuje się, że chłodziwo nie wystarcza dla wszystkich punktów analizy. Dzieje się tak z wielu powodów, na przykład z powodu nieprzestrzegania średnic rur podczas instalacji systemu lub nieprawidłowego schematu instalacji grzewczej. Okazuje się, że temperatura jest wystarczająca, w układzie jest woda i nie ma wystarczającej ilości ciepła, ponieważ wszystkie baterie po prostu nie mają prawidłowego rozdziału wody. Oznacza to, że naruszono podstawową zasadę wyboru średnic rur: suma średnic wszystkich obwodów grzewczych musi być równa lub nieco większa niż średnica rury wylotowej z kotła. W takim przypadku, używając zaworów na bateriach, musisz wyregulować przepływ płynu chłodzącego do systemu grzewczego, lub należy go przerobić. Jednym z rozwiązań tego problemu jest wykonanie kolektora dystrybucji ciepła własnymi rękami.

Zasada działania

Możesz poprawić błędy poprzednich instalatorów ogrzewania, stosując jeden z klasycznych schematów połączeń. Do chwili obecnej najbardziej efektywnym systemem dystrybucji chłodziwa w systemie grzewczym jest rozdzielacz dystrybucyjny.

W jego rdzeniu znajduje się zbiornik, w którym podgrzewana woda jest dostarczana z kotła w celu ogrzewania. Z niego przez rury o mniejszej średnicy przechodzi do punktu analizy (grzejniki, podgrzewane podłogi, pośredni kocioł grzewczy). Po oddaniu ciepła woda jest zawracana z powrotem przez te same rury, ale już na inną taką samą wydajność (odbiór), a następnie ogólny przepływ wraca do kotła. Cykl jest zakończony.

Jak zmienić system ogrzewania

Mając umiejętności posługiwania się narzędziami, spawarki (jeśli konieczne jest spawanie) i znajomość hydrauliki, bardzo łatwo jest stworzyć kolektor dystrybucyjny do ogrzewania. Najpierw musisz zdecydować o liczbie obwodów grzewczych. Są to osobne gałęzie, które ogrzewają określone pomieszczenia (jedno lub więcej).

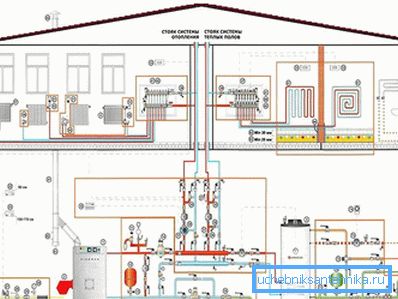

Jeśli instalujesz kolektor w indywidualnym ogrzewaniu dwóch lub więcej piętrowych domów, to na każdym piętrze lepiej jest zrobić własny grzebień (dystrybutor). W takim przypadku nie można obejść się bez kotłowni, w której zlokalizowany będzie główny rozdzielacz.

Jeśli dom jest jednopiętrowy, wskazane jest utworzenie jednego węzła dystrybucyjnego, który będzie zlokalizowany obok kotła. Aby wziąć wszystko do osobnego pomieszczenia lub połączyć je, powiedzmy, z kuchnią - decyzja ta jest podejmowana na podstawie układu i wielkości domu, modelu kotła i rodzaju paliwa, na którym działa.

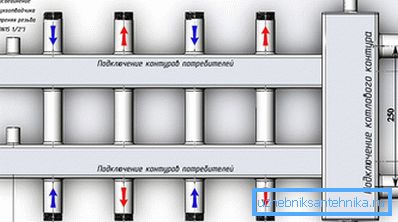

W przypadku montażu rozgałęźnego rozdzielacza ogrzewania bezpośrednio przy kotle, jest on wykonany z metalowych rur o przekroju okrągłym lub prostokątnym. Ale przed rozpoczęciem pracy należy określić liczbę punktów analizy chłodziwa. Wybór średnicy rur do układania zależy od tego. Następnie, dla jasności, musisz narysować rysunek. Pokazuje wszystkie niezbędne wymiary i parametry:

• Średnice rur zasilających i powrotnych, odgałęzienia do obwodów grzewczych, gwinty.
• Odległości między oddziałami przekazującymi i odbierającymi.
• Odległości między główną rurą zasilającą a powrotną.
• Krany kierunkowe. Mogą być skierowane w przeciwnych kierunkach lub w górę. Jeśli krany podawania i powrotu są skierowane w jednym kierunku, są one umieszczane w układzie szachownicy.

Po wykonaniu wszystkich niezbędnych przygotowań możesz przystąpić do pracy.

Kotłownia

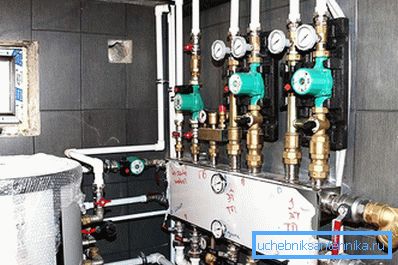

Kolektor kotłowni składa się z dwóch matryc: zasilania i powrotu. Oczywiście, w przypadku dużego domu, ze względu na imponującą objętość nośnika ciepła i znaczną długość systemu ogrzewania, rury o średnicy co najmniej 100 mm są używane do wytwarzania rozdzielacza.

Kolektor zasilający jest montowany z zaworami i pompami obiegowymi, a kolektor powrotny - tylko z zaworami odcinającymi.

Nawet w kolektorze rozdzielczym zamontowane wskaźniki, termometry i grupa bezpieczeństwa. Takie "wypełnienie" pozwala, bez wyłączania całego ogrzewania w domu, rozwiązać problemy z oddzielnym odgałęzieniem.

Podczas instalacji występuje następujący ciąg prac:

• Zgodnie z rysunkiem zakupione rury (w naszym przypadku metal). W razie potrzeby są one oczyszczone z rdzy.
• Zgodnie ze schematem montażu rury są spawane elektrycznie lub gazowo.
• Wszystkie spoiny są czyszczone, a wzór jest poplamiony.
• Kolektor jest podłączony do systemu grzewczego i jest pod ciśnieniem - sprawdź, czy nie ma wycieków. Zrób to, napełniając wodą i pozostaw przez pewien czas pod ciśnieniem.

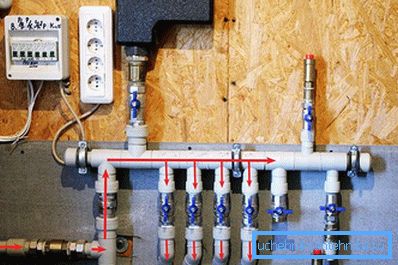

Lokalny kolektor

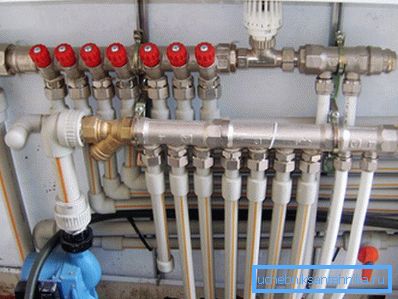

Instalacja takiego węzła w zasadzie nie różni się od montażu dystrybutora w kotłowni. Wyjątkiem jest materiał rury. Ponieważ jest to, powiedzmy, nadmiarowy węzeł, który jest daleko od urządzenia grzewczego, a wpływ temperatury na niego jest znacznie niższy, wtedy można zastosować kompozytowe rury PP lub z metalu-tworzywa sztucznego. Ale lutowanie jest bardziej niezawodne niż połączenie z tuleją zaciskową, więc preferowane są rury polipropylenowe.

Następna różnica lokalnego grzebienia od kotłowni polega na tym, że ponieważ długość rur jest niewielka, woda nie ma czasu na oddanie całej temperatury i powraca do wystarczająco wysokiej temperatury, a woda w strumieniu powrotnym do kotła jest prawie zimna.

Zyskowny lub nie

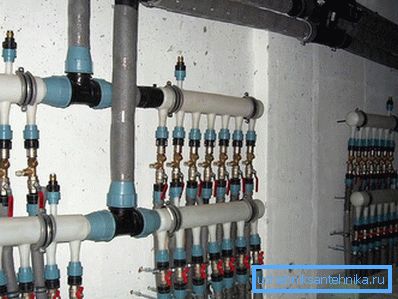

Jak opłacalne jest samodzielne instalowanie rozdzielacza ogrzewania, sam osądź. Po pierwsze wydajesz tylko na materiały. Po drugie, jest w pełni zgodny z parametrami technicznymi twojego systemu grzewczego, a zbieracz sklepu wciąż będzie musiał zostać przerobiony. I to także kosztuje. Po trzecie, sam kolektor pomoże szybko odzyskać koszty jego instalacji. W jaki sposób? W konwencjonalnym dwururowym systemie grzewczym chłodziwo przechodzi wzdłuż konturu, oddając ciepło, powiedzmy, 20 m, a obwód kolektora jest o połowę przechodzi do pojedynczego punktu analizy, więc woda w linii powrotnej jest cieplejsza i do ogrzania potrzeba mniej paliwa. A biorąc pod uwagę, że paliwo jest bardzo, bardzo drogie, to zapłaci za siebie w jednym sezonie. Jeśli masz pytania, napisz komentarze do artykułu. Specjalista pracujący na stronie dostarczy ci dodatkowych informacji.

Wideo

Możesz dowiedzieć się, jak zrobić dystrybucję samodzielnie z filmu, który oferujemy:

Schematy

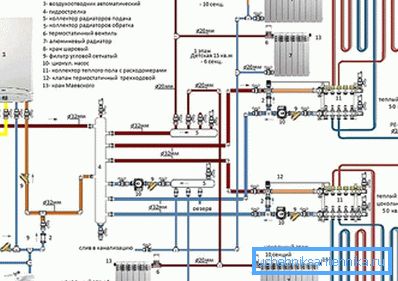

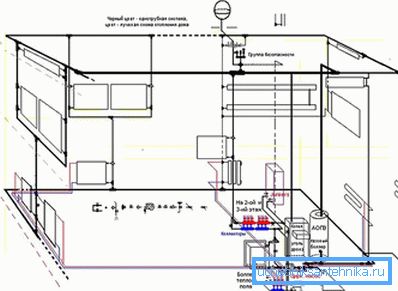

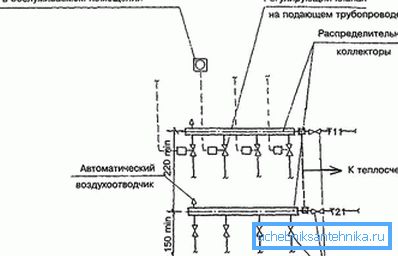

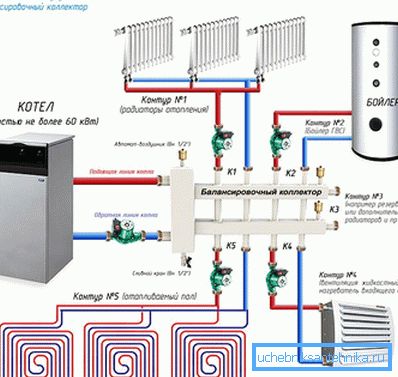

Poniżej przedstawiono kilka programów ogrzewania kolektorów:
