Samodzielne kotły grzewcze: jak wybrać projekt jednostki i

W wiejskim domu jest często palącym problemem jego ogrzewania w zimnych porach roku. Konwencjonalne piece opalane węglem lub drewnem nie są bardzo wydajne: ich koszty paliwa są nieracjonalne, zabiera dużo czasu na sadze i popiół, a w pomieszczeniach występuje spadek temperatury. Doskonałym rozwiązaniem problemu dźwięcznego będzie kocioł grzewczy.

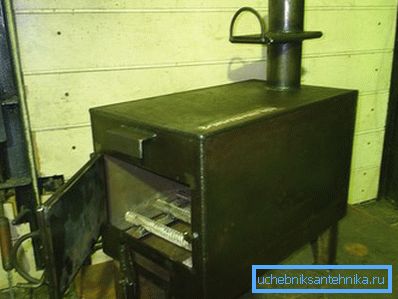

Takie jednostki są bardziej nowoczesne i wydajniejsze niż piece. Przy dostatecznej mocy urządzenie będzie mogło ogrzewać nie tylko budynek mieszkalny, ale także przemysłowy, komercyjny. W razie potrzeby urządzenie takie można wykonać ręcznie.

Jak działa kocioł do ogrzewania

Wszystkie kotły grzewcze są ułożone według tej samej zasady - spalanie paliwa przenosi energię cieplną do wymiennika ciepła. Ogrzewa to nośnik ciepła - wodę, olej, płyn niezamarzający (patrz również artykuł Obliczanie grzejników: zapotrzebowanie na energię cieplną i liczbę sekcji).

Dla skuteczności jednostki są dwa wskaźniki.

1. Poziom spalania paliwa. Gdy niedostateczny dopływ tlenu z odpadami spalinowymi usuwa opary ciekłego paliwa lub gaz pirolityczny, a podczas spalania mogą one wydzielać dużo energii, wówczas należy zmodyfikować domowy kocioł grzewczy.
2. Wymiennik ciepła. Im większa powierzchnia styku komory spalania i zbiornika na wodę, tym więcej energii cieplnej jest przenoszone z palnego nośnika ciepła przez pewien czas.

Zwróć uwagę! Na tej podstawie temperatura odpadów spalania powinna być jak najniższa. Wraz ze spadkiem tego wskaźnika przy wydajności kotła wzrasta. Ponadto im niższa temperatura w kominie, tym bardziej trwała, a obsługa urządzenia jest bezpieczniejsza.

Wybór projektu urządzenia

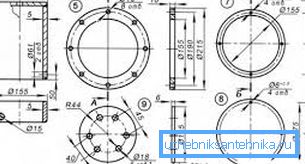

Podczas wykonywania rysunków domowych kotłów grzewczych dostępność materiałów i szczególny rodzaj paliwa w danym obszarze wpłynie na ich wygląd i działanie.

1. Dostępność materiałów. Stal żaroodporna jest bardziej odpowiednia dla urządzeń grzewczych niż zwykła stal nierdzewna. Ale ta druga jest częściej używana. Chodzi o to, że materiał jest łatwo dostępny, a jego cena jest niższa.
2. Możliwość przetwarzania. Żeliwny garnek nie może zrobić w domu.

Dlatego też, gdy wytwarzane są domowe kotły na paliwo stałe, najbardziej powszechnym materiałem do nich jest blacha.

1. Grubość stali powinna wynosić 4/5 mm. Możesz sobie z tym poradzić za pomocą szlifierki, spawania gazowego lub elektrycznego.
2. Urządzenie urządzenia zależy od wybranego rodzaju paliwa.
3. Na projekt ma wpływ obieg wody w obiegu.
4. W instrukcji podano, że aby woda mogła być podgrzewana do obiegu przez naturalną konwekcję, konieczna jest znaczna wysokość zbiornika i duży przekrój dysz, a także obwody grzewcze. Im mniejsza jest ich średnica, tym większy opór hydrauliczny i niższa szybkość cyrkulacji.
5. Jeśli umieścisz pompę, zwiększy ona prędkość przepływu wody, co pozwoli zmniejszyć przekrój rur i wysokość zbiornika.

Kiedy montowane są domowe kotły grzewcze do domu, warto pamiętać o kilku zaleceniach.

1. Lepiej jest, aby obiegi grzewcze i dysze urządzenia były z rur o przekroju co najmniej 32 mm.
2. Ponieważ po wyłączeniu pompy natężenie przepływu chłodziwa spada, a jego temperatura wzrasta. Dlatego obieg grzewczy powinien być wykonany z ocynkowanych rur. Analogi z tworzywa sztucznego (ma niską odporność na wysokie temperatury), a nawet wzmocnione, lepiej nie używać.

Rodzaje jednostek

Najczęstsze kotły na drewno.

Kruszywa drzewne

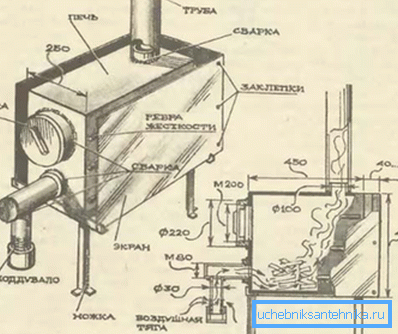

1. Najprostszy domowy kocioł na drewno ma wygląd dwóch cylindrów, z których mniejszy znajduje się wewnątrz większego.
2. Wewnętrzna struktura to palenisko, a zewnętrzna to zbiornik na wodę.
3. Aby zminimalizować prace spawalnicze, możliwe jest zastosowanie grubościennej rury o dużej sekcji jako korpusu urządzenia.
4. Domowy kocioł grzewczy na drewno może mieć różne rozmiary i kształty, w zależności od dostępności tych lub innych materiałów. Możesz więc zamontować spawany prostokątny piec wewnątrz cylindrycznego zbiornika na wodę. Opcjonalnie - umieścić w piecu cewkę lub wymiennik ciepła z szeregu rur ułożonych wzdłuż lub w poprzek.
5. Kotły na drewno można wypalać na każdym rodzaju paliwa stałego. Dla nich odpowiedni węgiel, pellety, zwykłe drewno kominkowe, suche brykiety torfowe itp.

Główną wadą takich urządzeń jest ich niska wydajność.

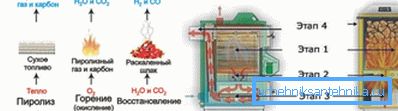

Analogi pirolizy

1. W takich kotłach, w temperaturach 200/800 ° C i ograniczonej podaży tlenu, drewno emituje ciepło podczas spalania i jest przekształcane w gaz pirolityczny i koks drzewny. Co więcej, powietrze jest mieszane z ogrzewanym gazem, co powoduje, że substancja zapala się wraz z uwolnieniem dużej ilości energii cieplnej.
2. Wynikiem tego jest wysoka sprawność urządzeń osiągających 92%. Na jednej części jednostki paliwowej może działać 10/12 godzin. Typowy domowy kocioł na paliwo stałe ma wskaźnik 4 godzin.
3. Paliwo w urządzeniu przepala się przy minimalnej ilości odpadów. Spalanie gazu można regulować za pomocą automatyzacji.

Zwróć uwagę! Gdy gazowe i stałe frakcje paliwa są spalane oddzielnie, wzrasta zapotrzebowanie na zawartość wilgoci w drewnie opałowym. O wartości ponad 30% gazu z dużą ilością oparów pary wodnej nie ma znaczenia.

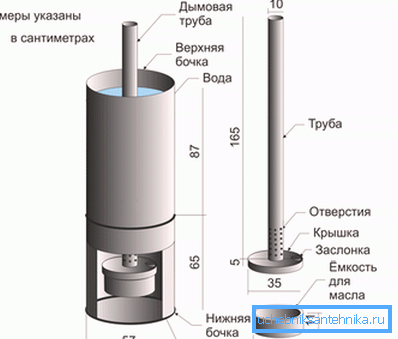

Jednostki zużywające olej

Ciekawe kotły do ​​opracowania. Wyparowują olej, zanim się spali. Gdy urządzenie osiągnie temperaturę roboczą, kapanie na ogrzewaną paletę zostaje natychmiast przekształcone w gaz, który po spaleniu podgrzewa wymiennik ciepła.

Jako paliwo w takich jednostkach można używać oleju napędowego.

Sprzęt elektryczny

Domowy kocioł elektryczny do ogrzewania jest bardzo prosty w projektowaniu. Wewnątrz rury o dużym przekroju mają grzejnik. Rura powrotna jest przyspawana do obudowy od dołu, posuw jest montowany na górze.

Należy zauważyć, że kotłów elektrycznych o mocy ponad 7 kW nie wolno podłączać do sieci przy napięciu 220 woltów.

Napięcie w 380 nie jest wszędzie.

1. Bardziej skomplikowany domowy indukcyjny kocioł grzewczy.

1. Jego najprostszy projekt składa się z grubościennej rury z tworzywa sztucznego. Drut emaliowany owinięty wokół niego w 100 zwojach.
2. Jest on podłączony do falownika spawalniczego o prądzie wyjściowym 15 A.
3. Wewnątrz obudowy znajdują się elementy ogrzewane prądem wirowym - przycinanie pręta stalowego lub grubego drutu.
4. Rura powrotna jest podłączona do obudowy od dołu, a zasilanie od góry.
5. Obwód jest wypełniony czynnikiem chłodzącym, a urządzenie jest podłączone do źródła zasilania.
6. Pompa nie jest wymagana dla takiego urządzenia. Cyrkulacja zapewnia konwekcję podgrzewanej wody.

Wniosek

Kotły grzewcze mogą być wykonywane niezależnie. Takie urządzenia są znacznie wydajniejsze od pieców i mogą podnieść wydajność systemu grzewczego (patrz również artykuł samorozlewny system grzewczy: cechy urządzenia).

Wideo w artykule wciąż zawiera wiele interesujących rzeczy.
