Schemat dwururowego systemu grzewczego: opcje

Jaki może być schemat dwururowego systemu ogrzewania w domu prywatnym lub wielorodzinnym? Jak uruchamia się taki system? Jakie wyposażenie dodatkowe, oprócz rur i urządzeń grzewczych, jest niezbędne do jego pracy? Spróbujmy odpowiedzieć na te pytania.

Co to jest

Na początek postaramy się wyjaśnić w najprostszy sposób różnicę między schematami jedno i dwu-rurowymi do podłączenia urządzeń grzewczych.

Wyobraź sobie parę stojaków grzewczych krążących na najwyższym piętrze sąsiednich pomieszczeń. Jeden z nich - serwer, drugi - rewers.

Tak więc: jeśli grzejnik zainstalowany na każdym piętrze otwiera pion, do którego jest podłączony, możemy powiedzieć, że mamy obwód systemu grzewczego z jedną rurą. Ale jeśli każda bateria jest zwornikiem między pionami - jest to dwururowy obwód grzewczy.

A teraz dodamy trochę zamieszania do tych smukłych konstrukcji logicznych.

W czystej postaci systemy te można znaleźć tylko w prywatnych domach o niewielkiej liczbie pięter i kwadratu.

Częściej stosuje się kombinowane schematy, takie jak:

• Dwa dna przechodzące przez piwnicę połączone są tymi samymi pionami na piętrze, które pasują do opisu systemu dwururowego.
• Jednak każdy pojedynczy pion - jedno-rurowy. Konstrukcja opisana powyżej z nadprożyami grzejników w prawdziwym budynku mieszkalnym będzie nieczynna: płyn chłodzący po prostu nie podniesie się na wyższe piętro, przesuwając się tylko przez jedno lub dwa dolne nadproża.

W celu wyjaśnienia: jak się później przekonamy, problem rozwiązuje się poprzez wyważenie - dławienie urządzeń grzewczych. Jednak w budynkach mieszkalnych dławiki, pozostawiając co najmniej jeden z przepisów opuszczających sąsiednie mieszkania bez ogrzewania, nie mogą być w ogóle wykorzystane. Tylko dlatego, że każdy system powinien mieć maksymalną ochronę przed um, jasnymi przedstawicielami intelektualnej większości.

Klasyfikacja

Jakiego rodzaju systemy ogrzewania dwururowego można znaleźć w domowych instalacjach i prywatnych budownictwie mieszkaniowym?

Według orientacji

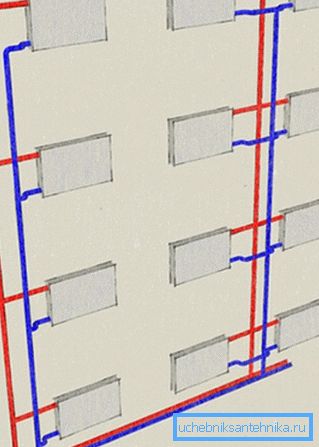

W układzie pionowym obie rury - przepływ i powrót są ustawione pionowo. W poziomie, odpowiednio, przeciwnie. Schematy te są często łączone w ramach tego samego domu: na przykład, butelkowanie za pomocą pionowych mostów może tworzyć system poziomy, a dostęp do ogrzewania - pionowy.

W trakcie chłodziwa

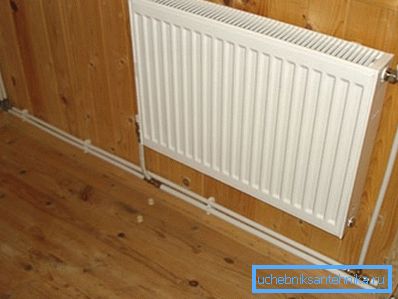

W poniższym schemacie chłodziwo przesuwa się w jednym kierunku wzdłuż obu butelkowania; w ślepym zaułku - zmienia kierunek ruchu na przeciwny, gdy przemieszcza się z kanału do powrotu. Typowym przykładem powiązanego schematu jest dwururowy system ogrzewania prywatnego jednopiętrowego domu, którego okna i drzwi nie kolidują z układaniem rur; ale jeśli są przeszkody, stosuje się ślepy zaułek.

Podsuwając ruch chłodziwa

• W budynkach mieszkalnych nośnik ciepła (woda procesowa) jest napędzany przez różnicę ciśnień między rurą zasilającą i powrotną głównego ogrzewania.
• Typowym rozwiązaniem dla dużego prywatnego domu jest jedna lub więcej pomp obiegowych.
• Wreszcie, w niewielkiej części domu, cyrkulacja może być zapewniona przez różnicę gęstości pomiędzy gorącą i odprowadzaną cieplnie masą powietrza w wodzie. Źródło ciepła staje się kotłem lub piecem z wymiennikiem ciepła.

Górne i dolne butelkowanie

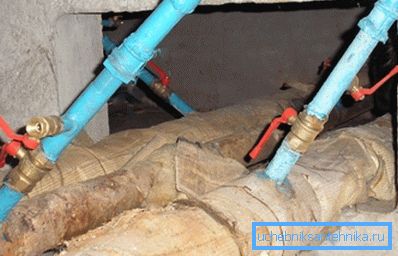

Większość nowoczesnych budynków - domów niższej butelkowania: rurociągi zasilające i powrotne znajdują się w piwnicy lub na strychu technicznym nad parterem zajmowanym przez sklepy lub magazyny.

Wygoda takiego schematu polega na tym, że wszystkie zawory i złączki są skoncentrowane w jednym miejscu: w celu zresetowania rury wznoszącej wystarczy zamknąć dwa znajdujące się obok siebie zawory i odkręcić parę kołków. Główną wadą jest żmudne uruchomienie po zresetowaniu: aby usunąć śluzę, musisz dostać się do górnego mieszkania na pionie.

Jest jednak kilka niuansów.

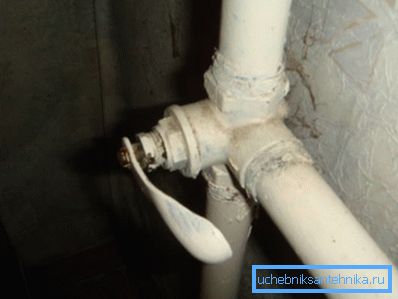

• Jeśli na jednym z pionów nie ma urządzeń grzewczych, można je ponownie załadować z piwnicy razem z łaźnią parową. W tym celu zamiast zatyczki zainstalowano zawór spustowy. Wystarczy przykręcić korek na drugim pionie i otworzyć zawór, pozostawiając zawór nadmiarowy otwarty - a powietrze wyleci z przodu strumienia wody.

• W niektórych domach na strychu znajdują się nadproża z dźwigami Mayevsky'ego. Na początek nie musisz wchodzić do mieszkań na piętrze; jednak w przypadku silnych mrozów woda często zamarza, gdy zamarza w zwojach.

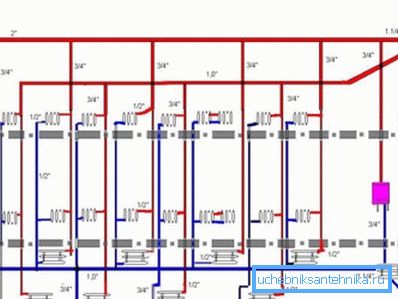

Systemy ogrzewania dwururowego z górnym napełnieniem różnią się tym, że zasilanie znajduje się na poddaszu; nośnik ciepła przechodzi przez otwarte nadciągi przez grzejniki w drodze do rury powrotnej znajdującej się w piwnicy. Zbiornik wyrównawczy z odpowietrznikiem jest zainstalowany w górnej części punktu napełniania.

Jaki jest wynik?

1. Podczas zrzutu woda nie zamarza ani w butelce, ani w pionach - wystarczy otworzyć otwór wentylacyjny na strychu.
2. Uruchomienie systemu jest proste i bezpieczne: całe powietrze znajduje się w zbiorniku wyrównawczym.

Cena prostego resetowania i uruchamiania to konieczność uruchomienia, gdy pion jest odłączony: musi być zablokowany od dołu i od góry.

Równoważenie

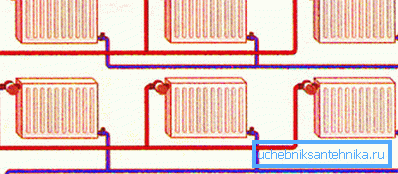

Poziomy dwururowy obwód w swojej oryginalnej postaci nie działa: chłodziwo krąży tylko przez urządzenia grzewcze znajdujące się najbliżej kotła lub pompy. Problem rozwiązuje się przez wyważenie - dławienie każdej baterii, aby uzyskać tę samą temperaturę.

Uwaga: ze względu na bezwładność układu, stabilizacja temperatury chłodziwa trwa kilka godzin. Stąd oczywiste polecenie: z samoczynnym zrównoważeniem pozycja każdego dławika zmienia się na wartość minimalną przy powtarzanej kontroli temperatury w ciągu 2-4 godzin.

Sprzęt

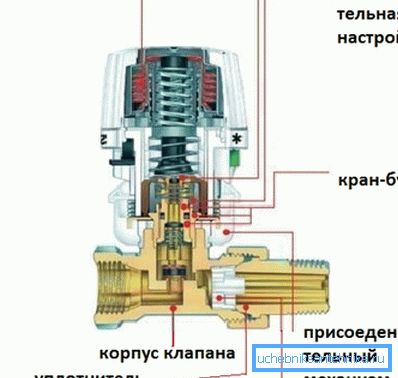

Kiedy budujesz system w prywatnym domu, będziesz potrzebował pewnej ilości dodatkowego wyposażenia poza rurami i zaworami. Dzięki funkcjom niektórych gatunków krótko się spotkamy.

Wniosek

Mamy nadzieję, że informacje oferowane czytelnikowi będą przydatne. Jak zawsze, film dołączony do artykułu sprawi, że będzie on pasował do dodatkowych materiałów tematycznych. Sukcesy!
