Ciepło nie jest głównym elementem komfortu, nie jest ważne, o co w tym chodzi - luksusowa rezydencja lub skromne mieszkanie w mieście. Ogrzewanie można zamontować na różne sposoby, ale najpopularniejszy jest nadal uważany za system grzejników. W rzeczywistości schemat okablowania grzejników w mieszkaniu i domu prywatnym nie różni się zbytnio od siebie, więc omówimy następnie, jakie systemy są ogólnie stosowane w tym sektorze.

Jakie systemy są używane

Niezależnie od rodzaju grzejników, ważne jest, aby dokładnie wiedzieć, na jakim systemie będą montowane. Wybór tutaj jest mały, jedno-i dwururowe są uważane za najbardziej powszechne. Ponadto, w domkach prywatnych i nowych budynkach o swobodnym układzie, czasami preferuje się instalację kolektorowej wersji dystrybucji chłodziwa.

System jednorurowy

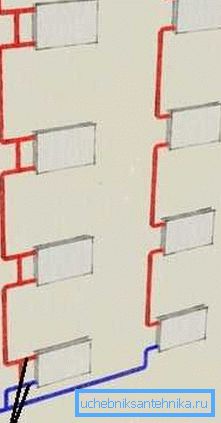

W systemie z jedną rurą akumulatory są połączone szeregowo. Te schematy łączenia grzejników w budynku mieszkalnym są najczęściej używane. Oczywistymi zaletami są tu łatwość instalacji i względna taniość projektu.

Słabym punktem połączenia szeregowego jest brak możliwości dowolnej regulacji temperatury, z wyjątkiem zmiany całkowitej temperatury płynu chłodzącego. W takim przypadku nagrzewanie grzejników podczas ruchu chłodziwa będzie nierównomierne. Aby wyeliminować to irytujące nieporozumienie, w miarę oddalania się od nagrzewnicy lub wejścia, dodawane są kolejne części grzejnika.

Wskazówka: jednorurowy grzejnik szeregowy jest idealny do tych prywatnych domów, w których ogrzewanie odbywa się poprzez naturalną cyrkulację płynu chłodzącego. Często są to małe jednopiętrowe domy na 2-3 salony lub wille.

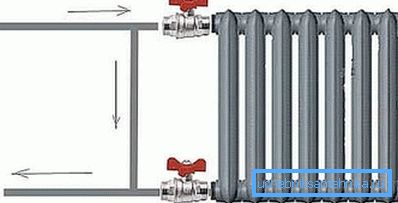

Ważną kwestią jest obecność tzw. Obwodnicy. Mówiąc najprościej, obejście jest zworką pomiędzy rurą wlotową a rurą powrotną, która jest zamontowana bezpośrednio obok grzejnika.

Za tą zworką zainstalowane są zawory kulowe dla zaworów wlotowych i powrotnych, w wyniku czego bateria może zostać odłączona w dowolnym momencie i wymieniona w razie potrzeby. Woda przejdzie przez obejście, a system nie będzie wymagał całkowitego zatrzymania.

Wersja dwuprzewodowa

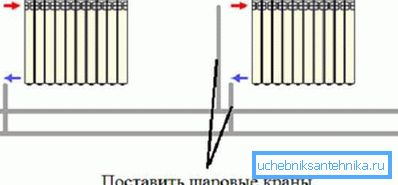

Opcja montażu dwóch rur zapewnia równoległe połączenie akumulatorów. W tym przypadku rozdzielanie odbywa się jednocześnie na wszystkich grzejnikach, a druga rura jest rurą powrotną. Obejście w takim systemie nie jest zainstalowane, ponieważ usunięcie jednej z komórek nie zatrzymuje całego systemu. Ale, podobnie jak w pierwszym przypadku, zawory kulowe należy montować przy wejściu i wyjściu.

Opcja instalacji równoległej, chociaż wiąże się z większym zużyciem rur i zaworów, ale w przypadku domów prywatnych jest znacznie bardziej wydajna niż jednorurowa. W przypadku ogrzewania w większości budynków wielopiętrowych ta opcja nie jest odpowiednia.

Instalacja kolektora

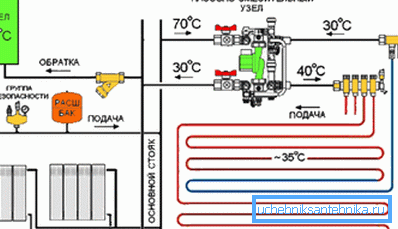

Schemat podłączenia kolektora zdalnie przypomina system dwururowy. Tylko tutaj jest zamontowany kolektor z dwiema matrycami, jedna do karmienia, a druga do powrotu. Liczba zacisków na grzebieniu odpowiada liczbie grzejników lub innych urządzeń grzewczych.

Znaczenie ma zorganizowanie jednego centrum sterowania urządzeniami grzewczymi. Plus, kolektor jest montowany, jeśli system przewiduje instalację podgrzewanych podłóg oprócz grzejników. Ponadto nowoczesne kolektory są często wyposażone w czujniki termiczne, które są w stanie automatycznie regulować temperaturę w pomieszczeniu.

Ważne: schemat prawidłowego podłączenia grzejników ogrzewania jest wyraźnie uregulowany w wielu dokumentach prawnych. Profesjonaliści z reguły kierują się SNiP 3.05.01-85 lub nowszą wersją SNiP 41-01-2003.

Sposoby łączenia grzejników

Nośnik ciepła, którym często jest woda, może krążyć w układzie siłą lub naturalnie. Wymuszony obieg w domach prywatnych odbywa się poprzez instalację pompy cyrkulacyjnej, urządzenie zużywa mało energii, a wydajność ogrzewania wzrasta wielokrotnie. Oczywiście w przypadku budynków mieszkalnych system przymusu jest uważany za jedyny możliwy.

Naturalna cyrkulacja chłodziwa jest obecnie wykorzystywana tylko w miejscach o poważnych przerwach w zasilaniu. Zasada działania opiera się na znanych prawach fizyki. Ogrzana ciecz unosi się, a zimna spada. Jeśli kompetentnie zamontujesz konstrukcję, system będzie działał autonomicznie, a energia będzie potrzebna tylko do ogrzewania nośnika ciepła.

Ważne: im mocniejsza jest pompa obiegowa, tym bardziej efektywna będzie praca grzewcza. Wybór sposobu podłączenia akumulatora staje się szczególnie istotny w przypadku naturalnej cyrkulacji lub niewystarczająco wysokiej temperatury chłodziwa.

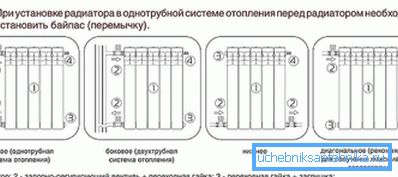

Zasadniczo istnieje kilka wyspecjalizowanych opcji połączeń dla każdego typu systemu.

Ale wszystkie z nich można zredukować do trzech obszarów:

1. Boczne dokowanie;
2. Dolne połączenie;
3. Połączenie diagonalne.

Jedno lub boczne połączenie

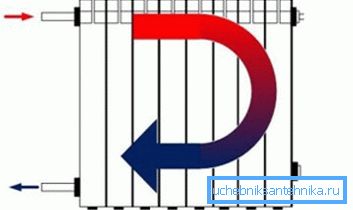

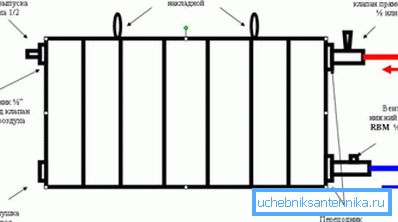

Boczne dokowanie jest najczęstszą i najprostszą metodą połączenia. Często stosuje się go do montażu w budynkach mieszkalnych z pionowym jednoprzewodowym układem doprowadzania chłodziwa. Przy normalnym ciśnieniu i temperaturze projektowej zaopatrzenia w wodę utrata ciepła wynosi tutaj maksymalnie 5 - 7%

Kolejnym pozytywnym aspektem montażu bocznego jest możliwość instalacji lub wymiany grzejnika własnymi rękami. W przypadku obejścia i zaworów kulowych instrukcja wymiany jest niezwykle prosta: wyłączyć zawory, odłączyć stary grzejnik i zainstalować nowy.

Montaż po przekątnej

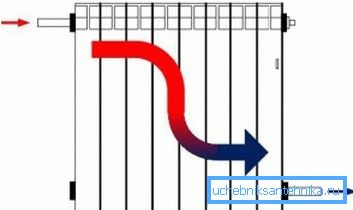

Jak sama nazwa wskazuje, chłodziwo w chłodnicy powinno poruszać się po przekątnej. W tym przypadku wejście jest podłączone do górnej części baterii, a wyjście musi być zamontowane u dołu po przekątnej. Przy niewielkim wzroście zużycia rury właściciele otrzymują najwyższą wydajność.

W ten sposób zaleca się podłączenie grzejników w przypadku niestabilnej temperatury chłodziwa w instalacji grzewczej. Co ciekawe, instrukcja zawiera charakterystykę projektową zaprojektowaną dla połączenia ukośnego.

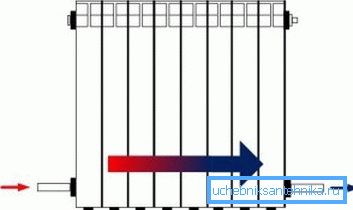

Montaż dolny

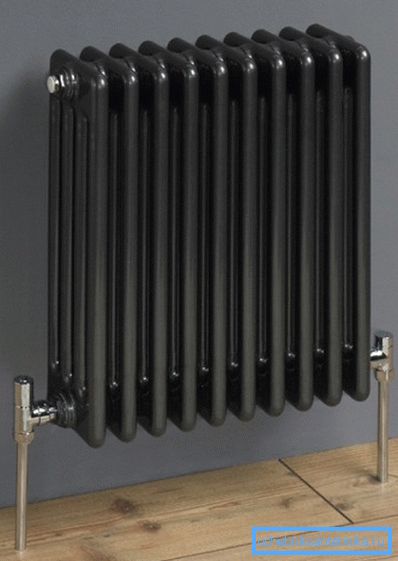

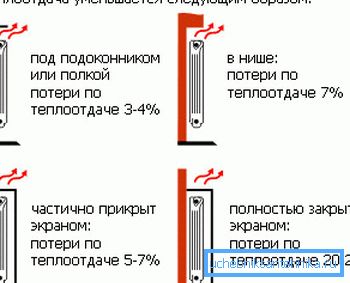

W przeciwieństwie do montażu ukośnego, dolne połączenie jest najniższe pod względem efektywności energetycznej. Wśród profesjonalistów często nazywa się Leningradka. Straty ciepła w obecności ekranu dekoracyjnego lub instalacji w niszy pod oknem mogą sięgać nawet 10-15% lub więcej.

Być może jedyną zaletą tego podejścia jest możliwość ukrywania rur zasilających w podłodze. To ze względu na walory estetyczne wielu właścicieli preferuje baterie dolne. Aby zainstalować taki grzejnik, stosowany jest specjalny adapter "multiflex", wyposażony w dwa zawory kulowe do wyłączania.

Ważne: adaptery do montażu dolnego można dopasować do bocznego wyjścia rur ze ściany i pod dolne połączenie pionowe. Dodatkowo, środkowa szczelina w nich wynosi 50 i 80 mm. Dlatego, aby nie wydawać pieniędzy na próżno, należy zwrócić uwagę na te małe rzeczy.

Wybór grzejników

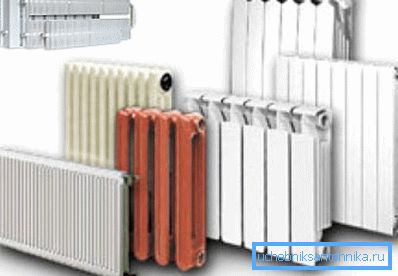

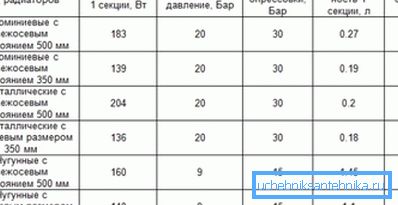

Na współczesnym rynku istnieje wiele modeli grzejników, ale wszystkie można podzielić materiałowo i konfiguracyjnie. Jeśli chodzi o konfigurację i projekt, istnieją dziesiątki opcji, a każdy producent produkuje własne modele.

Dzięki materiałowi wszystko jest znacznie prostsze:

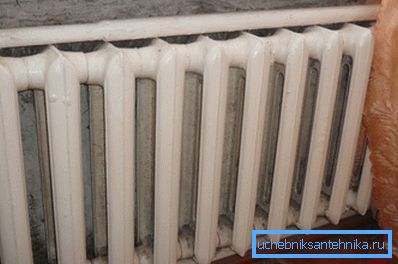

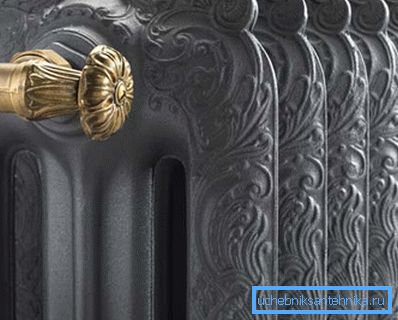

• Baterie żeliwne uważani za patriarchów, używali ich od ponad stu lat. I pomimo pojawienia się nowoczesnych konkurentów, dobre stare żeliwo wciąż jest w cenie. Jest to spowodowane trzema głównymi przyczynami: po pierwsze, żeliwo ma godną pozazdroszczenia pojemność cieplną, utrzymuje temperaturę podczas przerw z ogrzewaniem do 12 godzin. Po drugie, żeliwo nie obawia się korozji, a po trzecie cena za to jest całkiem do przyjęcia.

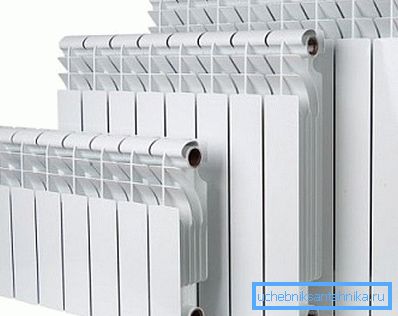

• Grzejniki aluminiowe mają najwyższą wydajność, różnią się estetyką i niewielką wagą. Ale w kontakcie z miedzią aluminium tworzy galwaniczną parę i aktywnie koroduje. Poza tym nie jest w stanie utrzymać presji. W rezultacie baterie te nadają się tylko do autonomicznych systemów w domach prywatnych.

• Grzejniki stalowe obecnie rzadko używane. Popularne systemy rurowe. Najsłynniejszym przedstawicielem w tej niszy jest podgrzewany wieszak na ręczniki do łazienki.

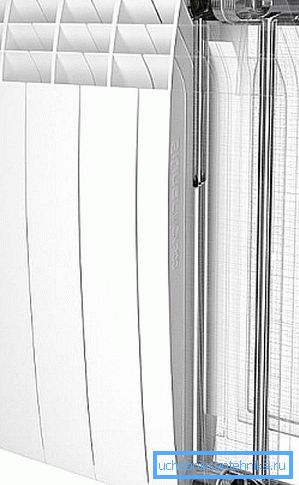

• Ludzie, którzy nie są przyzwyczajeni do oszczędzania, często instalują baterie bimetaliczne. Rdzeń w tych strukturach jest wykonany ze stali nierdzewnej i może wytrzymać każde ciśnienie lub uderzenie wodne, a powłoka jest wykonana z aluminium. W wyniku tej symbiozy struktury bimetaliczne mają unikalne cechy jakości. W rzeczywistości ich jedyną wadą jest wysoka cena.

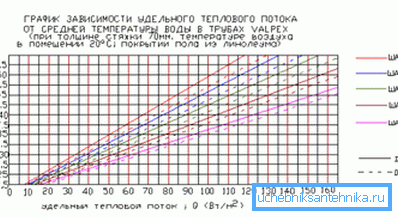

Nie ostatnia rola, jaką odegrało właściwe obliczenie mocy baterii.

W takim przypadku nie jest ważne, z jakiego materiału wykonany jest grzejnik, jeśli prawidłowo obliczysz transfer ciepła, wtedy dom będzie zawsze ciepły i wygodny.

• Dla typowych miejskich wzniesień, gdzie sufity nie przekraczają 3 m wysokości, uważa się za odniesienie, że zużywa się około 100 W energii cieplnej na metr kwadratowy powierzchni podłogi. Ponadto, całkowita kwadratura jest mnożona przez 100 W i otrzymujemy wynik. Jeśli pokój jest narożnikiem lub jest balkon, do wyniku dodaje się 20%.

• W domach prywatnych podejście do obliczeń jest takie samo. Tylko tutaj nie jest kwadrat, ale objętość pokoju. Średnio 1m? pokój zużywa 41 watów mocy. Obliczając kubaturę pomieszczenia i pomnożąc ją przez 41 watów, uzyskujesz pożądaną moc grzejników.

Film wideo w tym artykule zawiera dodatkowe informacje na ten temat.

Wniosek

Właściwie opracowany schemat prawidłowego podłączenia grzejników jest oczywiście kluczem do komfortowej atmosfery w Twoim domu. W przypadku małego domu można go wykonać samodzielnie, ale bez odpowiedniego doświadczenia nie warto zajmować się projektowaniem ogrzewania w solidnym domku.
