Schemat instalacji kotła grzewczego: elementy obowiązkowe i

Jakie są wymagane elementy, które powinny obejmować opaskę grzewczą kotła? Co zapewnia bezpieczeństwo działania systemu? Jak zorganizować ogrzewanie niskotemperaturowe? W naszym materiale postaramy się odpowiedzieć na te pytania.

Wymagane przedmioty

Lista urządzeń jest określona przez typ systemu grzewczego.

Typ cyrkulacji

Wymuszona cyrkulacja oznacza obecność pompy obiegowej dla systemu grzewczego w domu.

Wykonano:

1. Gryazevikom, zainstalowane przed chłodziwem prądu pompy;
2. Para zaworów odcinających, umożliwienie czyszczenia miski olejowej lub demontażu pompy przy minimalnej utracie płynu chłodzącego.

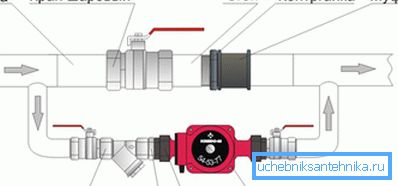

Jeżeli system pracuje naprzemiennie z wymuszoną i naturalną cyrkulacją, powinno istnieć obejście z wkładkami pomiędzy wkładami gwintującymi o przekroju równym przekrojowi napełniającego. Jest on wyposażony w kulowy zawór zwrotny lub zawór, który zapobiega wstecznemu przepływowi wody przez obejście podczas pracy pompy.

Systemy otwarte i zamknięte

Otwarty system grzewczy komunikuje się z atmosferą za pomocą otwartego zbiornika wyrównawczego ogrzewania.

Łączy w sobie kilka funkcji:

• Kompensuje wzrost objętości chłodziwa po podgrzaniu.
• Służy do usuwania wymuszonego w nim powietrza.
• Pozwala dodać wodę zamiast systemu, który odparował lub wygotował się w trakcie pracy.

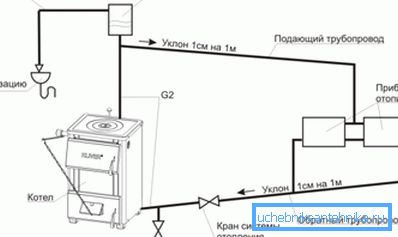

Uwaga: otwarty zbiornik jest zawsze montowany w górnej części konturu. Napełnianie powinno mieć stałe nachylenie ze zbiornika, które zapewni naturalny prąd chłodziwa i umożliwi przepływ powietrza do góry.

Ponadto, schemat wiązania kotłów na paliwo stałe w układach z naturalną cyrkulacją obejmuje kolektor przyspieszający - pionową sekcję rozlewniczą łączącą kocioł ze zbiornikiem wyrównawczym.

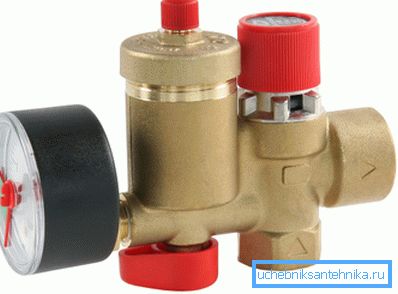

W systemie zamkniętym funkcje wykonywane przez otwarty zbiornik wyrównawczy są przypisywane do kilku urządzeń.

Podczas instalowania systemu własnymi rękami warto znać kilka subtelności.

• Zbiornik wyrównawczy można zamontować w dowolnym punkcie obwodu; jednak lepiej wybrać miejsce, w którym przepływ płynu chłodzącego zawiera minimum turbulencji. Na przykład przed pompą znajduje się około 10 średnic napełnienia.
• Zaleca się zamontowanie dyszy zbiornika. Jaki jest powód instrukcji? Ponieważ w tym przypadku nie ma żadnego powietrza w zbiorniku po drugiej stronie membrany, w której powinien znajdować się płyn chłodzący.
• Objętość zbiornika wynosi w przybliżeniu 10% całkowitej objętości chłodziwa w układzie. Najprostszym sposobem oszacowania jego ilości jest napełnienie obiegu wodą i spuszczenie jej do dowolnego naczynia pomiarowego.
• Jeśli w systemie jest kilka zbiorników membranowych, ich objętość jest sumowana.
• Ciągła praca zaworu bezpieczeństwa podczas pracy wskazuje, że zbiornik wyrównawczy jest za mały.
• Niezależnie od obecności odpowietrznika, górne punkty instalacji grzewczej (górne grzyby grzejnika, zworki między nimi itp.) Są uzupełnione odpowietrznikiem. W swojej roli mogą działać jako krany Mayevsky'ego, a także zwykłe zawory lub krany wody.

Na zewnątrz i wewnątrz kotła

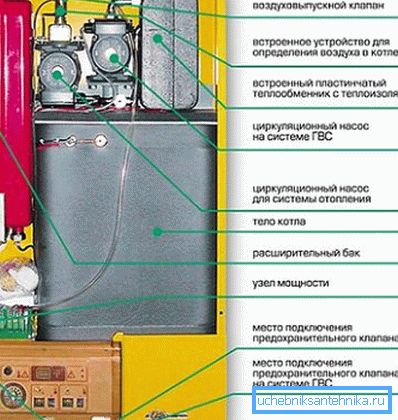

Często schematy instalacji grzewczych mogą się znacznie różnić od tych opisanych powyżej. Faktem jest, że wiele urządzeń grzewczych jest wyposażonych we własne pompy cyrkulacyjne, grupę bezpieczeństwa i często zbiornik wyrównawczy.

W tej konfiguracji schemat kotłów grzewczych do kotłów ściennych zawiera w zasadzie tylko kilka zaworów, które je odcinają, odprowadzają do kanalizacji i zworę z układem zimnej wody do napełniania obwodu.

Dodatkowe elementy

Co jeszcze można uwzględnić w wiązaniu kotłów?

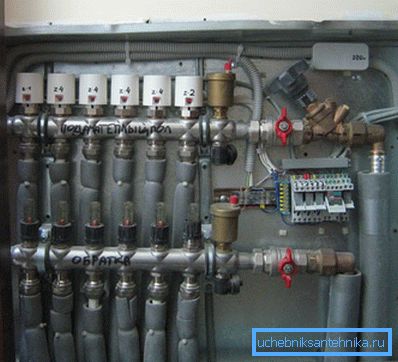

Kolekcjoner

Rozgałęźnik lub grzebień jest prostym urządzeniem do równoległego połączenia kilku urządzeń grzewczych lub niezależnych obwodów. Kolektory są montowane na rurociągach zasilających i powrotnych. Każda para zaworów jest wyposażona w zawór odcinający i przepustnicę do regulacji.

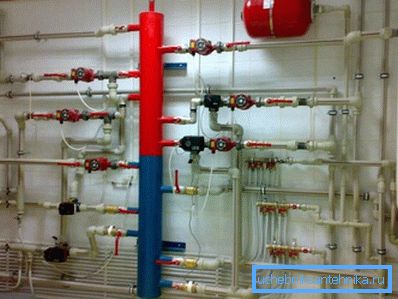

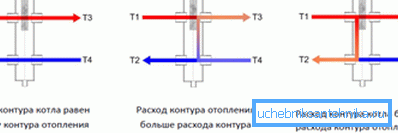

Hydro Arrow

Jest to rodzaj zbiornika i zasadniczo różni się od niego jedynie znaczną objętością wewnętrzną. Igła hydrauliczna jest podłączona do linii zasilającej i powrotnej.

Rozdzielenie przepływów w całkowitej objętości umożliwia redystrybucję chłodziwa między przepływem a przepływem powrotnym; ponadto: dzięki dodatkowym odgałęzieniom można wybrać wodę o temperaturze pośredniej między obydwoma gwintami.

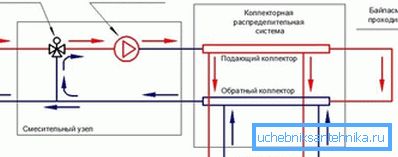

Zawór trójdrożny

Jest to trójnik z kontrolowanym zaworem, który działa na zasadzie jednego lub: umożliwia otwieranie przepływu chłodziwa z bezpośredniego rurociągu, zmniejszając przepływ wody z powrotu i na odwrót. Do czego służy? Przede wszystkim - do organizacji konturów niskotemperaturowych.

Faktem jest, że dla kotła na paliwo stałe temperatura rury powrotnej poniżej 50 ° C jest wyjątkowo niepożądana: cena nadmiernego chłodzenia wymiennika ciepła polega na tworzeniu się skroplin, co radykalnie skraca ich żywotność. Podczas pracy w trybie normalnym, przy temperaturach zasilania i powrotu 75/55 C, tworzony jest obwód z oddzielną pompą cyrkulacyjną do zasilania ogrzewanej podłogi.

Część wody powrotnej z tego obiegu jest poddawana recyklingowi; jednocześnie zawór trójdrogowy dozuje więcej gorącej wody z kotła w zależności od temperatury nośnika ciepła. Z reguły taki schemat do kotła na paliwo stałe zawiera głowicę termostatyczną, która jest odpowiedzialna za regulację temperatury.

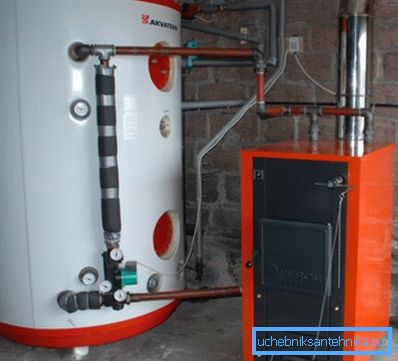

Akumulator ciepła

Pod tą nazwą kryje się izolowany termicznie zbiornik wody o znacznej objętości. Pozwala na przechowywanie dużej ilości energii cieplnej i stopniowe oddawanie jej do urządzeń grzewczych.

Akumulator ciepła jest użyteczny do stabilizacji temperatury grzejników przy stosowaniu kotłów na paliwo stałe; często obejmuje również rurociągi elektrycznego kotła grzewczego, który działa wyłącznie w nocy, gdy obowiązuje tańsza taryfa dla energii elektrycznej.

Wniosek

Mamy nadzieję, że informacje oferowane czytelnikowi pomogą mu w projektowaniu i budowie własnego systemu grzewczego. Jak zwykle dołączony film zawiera dodatkowe materiały tematyczne. Sukcesy!
