Schemat kotła na paliwo stałe: wszystkie główne elementy

Stale rosnące ceny podstawowych paliw zmuszają konsumentów do poszukiwania alternatywnych sposobów. Kotły na paliwo stałe, które pracują wydajnie i są niezależne od dostaw scentralizowanych nośników energii, można nazwać dość opłacalnym rozwiązaniem.

Zalety systemów ogrzewania paliwami stałymi

1. Główna jednostka systemu autonomicznego jest niezbędna w przypadku przerw w dostawie gazu lub w ogóle nie występuje.
2. Urządzenia tej klasy są korzystne i nie ma potrzeby podłączania do nich energii elektrycznej. Tylko w niektórych przypadkach wymagane jest minimalne zużycie energii.
3. Dziś urządzenie kotła na paliwo stałe pozwala na jego obsługę przy maksymalnym przenikaniu ciepła do pomieszczenia.
4. W większości regionów drewno i odpady drewniane są najtańszym nośnikiem energii, również za cenę.
5. Przyciąga zapach świeżego drewna i komfort z żywego ognia. Fani tworzenia atmosfery wiejskiego życia będą mogli w pełni cieszyć się wypoczynkiem w kraju.
6. Nie musisz uruchamiać instancji, aby uzyskać pozwolenie na instalację sprzętu. Jest to duży plus, ponieważ do montażu urządzeń na gazie lub oleju opałowym, trzeba uzyskać wiele referencji.

Zwróć uwagę! Drewno opałowe, węgiel, pellety lub brykiety nie są wybuchowe. Dlatego wymagania dotyczące ich przechowywania nie są tak surowe. Wystarczy wyposażyć szyk lub schowek. W skrajnym przypadku i na zapleczu.

Jaka jest jednostka

W przeważającej części nabywcy oferowane jest okrągłe lub prostokątne urządzenie. Niemal wszyscy z nich - potomkowie znanych "pieców", zmodyfikowanych z czasem. Teraz ulepszone kotły na paliwo stałe ułatwiły ich konserwację.

Średnie składowanie drewna opałowego jest konieczne co 5-8 godzin. Im więcej paleniska, tym więcej paliwa trzyma, a zatem urządzenie może być karmione mniej.

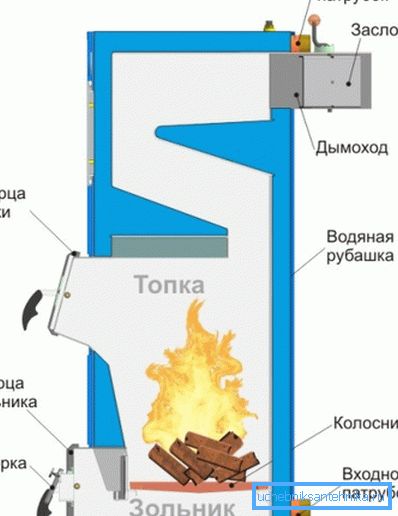

Firebox

Komora spalania lub komora spalania w tym samym czasie jest również wymiennikiem ciepła.

Składa się z następujących elementów.

1. Pojemność na zakładki z paliwem.
2. Strefa wydmuchu spalin.
3. Kratka, na której znajduje się drewno opałowe.
4. Otwór zasilania powietrzem.
5. Portal dla nagromadzonego popiołu.

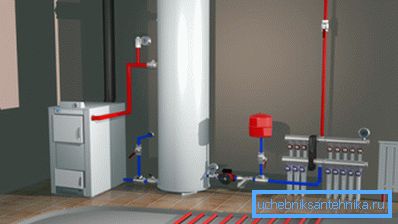

Zwróć uwagę! Główną różnicą między kotłem a piecem jest to, że ten ostatni ogrzewa tylko powietrze wokół niego. Ale schemat ogrzewania z kotłem na paliwo stałe jest inny, ponieważ urządzenie jest wyposażone w płaszcz wodny wokół pieca. Następnie gorąca woda jest używana zgodnie z przeznaczeniem.

Warstwa wody

Kocioł ma podwójne ściany, pomiędzy którymi jest wystarczająco dużo miejsca na wodę.

To tam jest podawane do dalszego ogrzewania.

1. Podczas spalania paliwa wytwarzane ciepło ogrzewa wodę. Zgodnie z prawami fizyki, cieplejszy płyn wznosi się w górnym segmencie międzywarstwy.
2. Po dotarciu do górnej części, gdzie znajduje się rura odgałęziona, wrząca woda przechodzi przez nią i jest odprowadzana w celu ogrzania przestrzeni poprzez rury do grzejników, różnych cewek lub doprowadzona do systemu ogrzewanych podłóg.
3. Zużyta schłodzona woda jest zawracana przez dolną rurę z powrotem do płaszcza kotła w celu ponownego podgrzania.

Zwróć uwagę! Zdecydowana większość modeli kotłów pracuje grawitacyjnie, czyli bez interwencji pomp. Od czasu do czasu istnieją odmiany, wyposażone w pompę cyrkulacyjną, przyspieszającą przepływ wody przez system grzewczy.

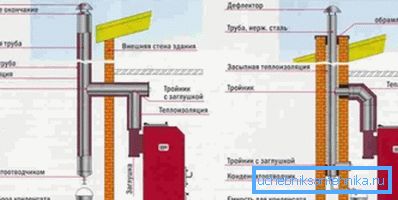

System odpowietrzania

Każde urządzenie na paliwo stałe wymaga wyjątkowo ostrożnego podejścia. Lotne produkty spalania - to ten sam tlenek węgla. Wielokrotnie doprowadzał do kłopotów niedbałych użytkowników.

Instrukcje dla wszystkich urządzeń wymagają obowiązkowej wentylacji i okresowego czyszczenia kominów.

1. Komin wypuszcza się na ulicę, gdzie odpadają gazy.
2. Zaleca się ogrzanie rur wydechowych.
3. Czyszczenie powierzchni wewnętrznych z sadzy i sadzy jest konieczne, aby zapobiec zatykaniu się rur.
4. Wygodnie jest zainstalować model z wymuszoną wentylacją. Poprawi to jakość powietrza w pomieszczeniu.

Kontrola temperatury

Nowoczesne kotły wyposażone są w elementy pozwalające regulować przepływ powietrza do pieca bez interwencji użytkownika.

Bez tlenu palenie jest niemożliwe, a zatem, zwiększając lub zmniejszając jego objętość, można osiągnąć idealną wydajność urządzenia.

1. Zawór i specjalny regulator są mocno ze sobą połączone.
2. Kiedy temperatura wzrośnie powyżej pożądanej, ścianki regulatora rozszerzają się, obniżając zawór. Przepływ powietrza w tym samym czasie staje się mniejszy.
3. Niższe temperatury powodują odwrotny proces.. Podniesiona klapa zwiększa dostęp tlenu do pieca, stymulując bardziej aktywne spalanie.

Ten schemat ogrzewania z kotłem na paliwo stałe może wydawać się prymitywny. Jednakże, jak pokazują badania długoterminowe, jest to metoda najbardziej efektywna i dlatego jest aktywnie wykorzystywana przy produkcji kotłów.

Klasyfikacja materiału

Ponieważ urządzenia są wykonane z różnych materiałów, pojawia się pytanie - które jest bardziej praktyczne, bardziej opłacalne i wygodniejsze? Częściowo zależy to od przeznaczenia kotła, ponieważ dzisiaj można zobaczyć zarówno kompaktowe urządzenia jednoprzewodowe, jak i ich potężne odpowiedniki z wieloma funkcjami i dodatkami.

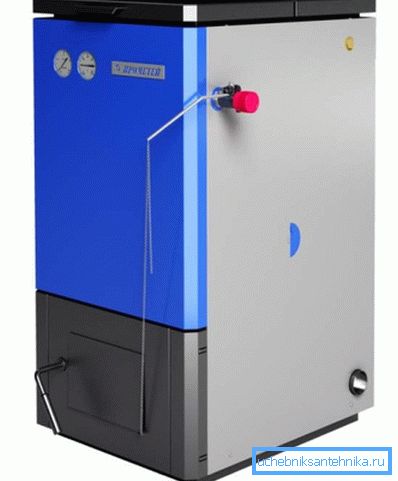

Kotły stalowe

Wyróżniają się one najniższą ceną i łatwością konserwacji. Ale są one kapryśne pod względem temperatury, w rurociągu powrotnym powinny być wyższe niż +60. Wada ta jest wyeliminowana przez zainstalowanie zaworu, który obsługuje pożądany tryb w rurze powrotnej, gdzie z rury zasilającej jest mieszana woda o wyższej temperaturze.

Produkty żelaza

Metal, który okazał się solidnym i trwałym materiałem. Żeliwo jest idealne dla miłośników kapitału i solidnych rzeczy. Wiele nie zatrzymuje nawet znacznych kosztów, chociaż jest w pełni uzasadnione.

Dla małego wiejskiego domu imponujący i ciężki sprzęt jest niepraktyczny, ale na dużej powierzchni domku żeliwne urządzenie jest w sam raz.

Rodzaje paliwa

Termin "twardy" mówi sam za siebie.

To właśnie kotły konsumują z przyjemnością, dając w zamian korzyści cywilizacji w postaci ciepła i komfortu.

1. Drewno liściaste.
2. Drewno i węgiel.
3. Pellety (pellety z odpadów drzewnych).
4. Brykiety z wiórów i trocin, stożków, torfu.

Ostatni punkt jest łatwy do zorganizowania własnymi rękami, jeśli możesz zebrać prezenty w pobliżu lasu i użyć najprostszej prasy.

Separacja przez spalanie

Najbardziej popularne są następujące typy urządzeń.

1. Tradycyjne kotły.
2. Analogi długiego wypalania, gdzie spalanie następuje od góry do dołu (a nie od dołu do góry, jak w normalnym). Wygoda w tym, że częstotliwość układania paliwa występuje rzadziej (do jednego raz dziennie).
3. Jednostki pelletowe, z automatyczną podszewką peletek w komorze.
4. Urządzenia generujące gaz (piroliza). Zwiększona wydajność wynika z wykorzystania ciepła z wydzielonych gazów, którego nie ma w wymienionych powyżej typach.

Wniosek

Podnieś kocioł do swojego domu, jego terenu, architektury i warunków. W większości przypadków można to zrobić intuicyjnie lub konsultując się ze sprzedawcą na miejscu.

Pomoże w wyborze filmów ze szczegółowym opisem sprawdzonych i sprawdzonych modeli.
