Schemat ogrzewania domu: opcje organizacji systemu i

Ogrzewanie każdego prywatnego domu powinno odbywać się nie tylko prawidłowo, ale również w pełnej zgodności z warunkami technicznymi obiektu. W tym artykule przyjrzymy się, jak można zorganizować system ogrzewania w domach wiejskich iw takim przypadku najlepiej zastosować ten lub inny system.

Zacznijmy od kluczowego punktu.

Jak wybrać kocioł

Spójrzmy na cechy każdego rozwiązania w poniższej tabeli porównawczej.

Zwróć uwagę! Schemat ogrzewania w domu może zapewnić wspólne działanie dwóch kotłów jednocześnie - elektrycznym i na przykład paliwem stałym. Urządzenie na paliwo stałe może służyć jako siatka zabezpieczająca - to znaczy może być włączone w momencie utraty energii elektrycznej.

Znaleźliśmy kotły, teraz określmy równie ważne elementy systemu.

Co wybrać rury i grzejniki

Systemy ogrzewania w domach letniskowych zwykle zapewniają dwie opcje dla rur:

1. Stalowa autostrada. Są dobre, ponieważ przenoszą ciepło na obwodzie domu i są złe, ponieważ trudno je złożyć własnymi rękami, ponieważ trzeba użyć spawarki. Ponadto produkty obawiają się korozji.

1. Rury z tworzyw sztucznych. Różnią się łatwością instalacji i brakiem problemów z połączeniami. Podczas spawania metalu szwy mogą rdzewieć, ale spawane tworzywo staje się w pewnym sensie monolityczne, bez ryzyka wycieku.

Zwróć uwagę! Plastikowe ogrzewanie domu wiejskiego - całkiem możliwe jest zrobienie tego samemu, ponieważ nie są potrzebne żadne specjalne umiejętności. Ponadto instalacja plastikowych rurociągów jest dość tania, mimo że wynik jest naprawdę trwały.

Okazuje się, że najlepszymi opcjami są plastikowe rury i kocioł gazowy. Poza tym nie można uzyskać grzejnika gazowego, ale podwójny obwód do zaopatrzenia w ciepłą wodę.

Jeśli chodzi o grzejniki, to dla domu prywatnego lepiej jest używać takich produktów:

1. Baterie żeliwne. Gromadzą one ciepło przez dość długi czas, a ponadto ważne jest, aby instalować je w systemach grzewczych z naturalną cyrkulacją chłodziwa.

Wskazówka: w przypadku naturalnego obiegu, domowy system ogrzewania wymaga użycia stalowych lub plastikowych rur o dużej średnicy. Przy realizacji pierwszej opcji ciepło rozkłada się równomiernie na obwodzie pomieszczenia, aw drugim przypadku chłodziwo dociera do grzejników tak gorąco, jak to tylko możliwe.

1. Grzejniki stalowe. Jest to optymalne rozwiązanie do wymuszonego ogrzewania. Baterie mają dobry poziom wymiany ciepła i zawierają niewielką ilość wody, dzięki czemu kocioł musi ogrzewać dość dużo nośnika ciepła.

Jeśli chodzi o baterie bimetaliczne, nie zaleca się ich stosowania w domach prywatnych, ponieważ bimetal jest przeznaczony do pracy w przewodach wysokiego ciśnienia lub tam, gdzie występują silne spadki ciśnienia.

Jednak oczywiście, jeśli jest to schemat ogrzewania budynku trzypiętrowego, a nawet z poziomu podziemnego, to być może warto zastosować bimetal. Jeśli planujesz dużą głowę mocy.

Rozważmy teraz konkretne schematy ogrzewania domu - przeanalizujmy opcje organizowania ogrzewania.

Przegląd opcji montażu systemu

Przede wszystkim schemat ogrzewania domu trzykondygnacyjnego i każdego innego jest podzielony na dwa rodzaje:

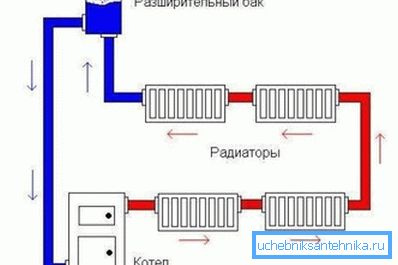

1. Z naturalnym obiegiem. Dzieje się tak, gdy ruch wody następuje w sposób naturalny, bez użycia pomp elektrycznych - poprzez zmianę gęstości chłodziwa.

1. Z wymuszonym obiegiem. Tutaj elektropompy służą do przemieszczania płynu. Jak rozumiesz, pełna autonomia pracy w tym przypadku jest niemożliwa.

Teraz w odniesieniu do różnic w zależności od metody dystrybucji rur.

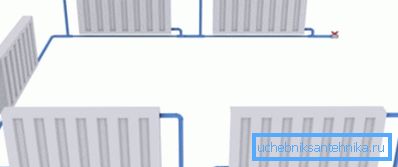

System jednorurowy

W takiej linii czynnik chłodzący omija wszystkie grzejniki szeregowo, to jest z kolei, a następnie wraca z powrotem do kotła. Okazuje się, że chłodniejszy płyn dostaje się do każdej kolejnej baterii niż w każdym poprzednim grzejniku.

Zasadniczo uważa się, że taki schemat ogrzewania w domu jest najbardziej możliwy do zrealizowania własnymi rękami, ponieważ musisz zainstalować co najmniej rury i połączenia.

Wady są jednak oczywiste - każda następna grzałka w ogólnym łańcuchu będzie coraz gorsza, opcja jest odpowiednia w sytuacjach o małym początkowym budżecie.

Podwójna rura

Chodzi o to, że dwie równoległe rury są dostarczane do każdego akumulatora - zasilania i "powrotu". Oznacza to, że dwie linie są ułożone wzdłuż obwodu pomieszczenia - a linie od każdego z nich biegną po różnych stronach grzejnika.

Zaletą tego podejścia jest możliwość regulacji przepływu mocy w każdej pojedynczej baterii. Możliwe jest również całkowite zablokowanie każdej grzałki. W poprzednim przypadku byłoby to niemożliwe, ponieważ przepływ płynu chłodzącego do każdego następnego urządzenia zostałby zatrzymany.

System tego typu jest bardzo dobry, jednak będzie potrzebował więcej rur i kształtek (ze względu na instalację kurków i tworzenie dodatkowych "zwojów").

Linia kolektora

Schemat kolektora systemu ogrzewania domu jest bardziej skomplikowany własnymi rękami niż wszystkie poprzednie opcje.

Chodzi o to, że specjalny adapter "grzebieniowy" jest zainstalowany na wylocie kotła, z którego do każdego grzejnika podłączona jest osobna para przewodów zasilających i powrotnych.

Tutaj, oczywiście, bardzo duże zużycie rur, ale system tego typu jest dość wygodny w użyciu, ponieważ wszystkie regulacje są przeprowadzane w jednym miejscu. Najlepszym rozwiązaniem jest zainstalowanie go w dużych domach, gdzie jest wiele pokoi i są podgrzewane podłogi.

Zwróć uwagę! Aby uzyskać równomierny przepływ płynu w stosunku do każdej grzałki, taki układ musi być zrównoważony przed uruchomieniem przez regulację zaworów na adapterze.

Zasadniczo jest to miejsce, gdzie nasza recenzja została zakończona, a teraz możemy podsumować.

Wniosek

Ustaliliśmy, co stanowi system ogrzewania i przygotowania ciepłej wody w wiejskim domu, a także zastanowimy się, na jakiej podstawie działa ten lub ten rodzaj ogrzewania.

Mamy nadzieję, że teraz możesz zaprojektować prawdziwie wydajne i opłacalne ogrzewanie w Twoim domu. Jeśli informacja nie była wystarczająca, obejrzyj wideo na końcu tego artykułu.
