Schemat ogrzewania: sposób układania rur dla autonomicznego

Przed instalacją jakiegokolwiek systemu grzewczego konieczne jest określenie sposobu dystrybucji rurociągów. Istnieją zarówno dobrze znane i często stosowane metody jednorurowe i dwururowe do aranżowania sieci klimatycznej, jak i bardziej egzotycznej. Obejmują one schemat ogrzewania dla dwóch skrzydeł, radialny, wieloprzewodowy i tak dalej.

Przeczytaj więcej o najpopularniejszym z nich w poniższym materiale.

Odmiany systemów grzewczych

Przed opracowaniem tych lub innych schematów - ogrzewaniem własnymi rękami, dostarczaniem gorącej wody i tym podobnych - konieczne jest określenie rodzaju systemu klimatycznego poprzez sposób uporządkowania prądu chłodziwa. Z tego bezpośrednio zależy, która metoda układania rur jest odpowiednia w danym przypadku.

Najprostszą wersją jest grawitacyjny system grzewczy, w którym prąd chłodziwa występuje z powodu różnicy temperatury i gęstości wody przepływającej przez rury. Dzięki takim schematom mieszkańcy miast mieszkających w Chruszczowie lub innym budynku mieszkalnym ze scentralizowaną dostawą nośnika ciepła są znani z pierwszej ręki.

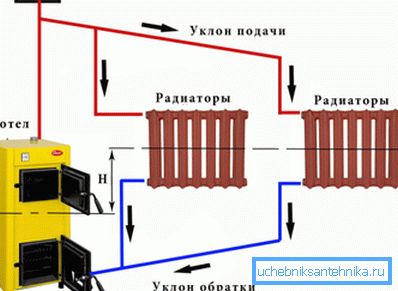

Zasada działania systemu grzewczego z naturalnym obiegiem jest następująca:

1. Woda podgrzana w kotle staje się mniej gęsta i odpowiednio lżejsza, przez co jest wypychana ciężkimi masami wody do górnego punktu układu.
2. Stamtąd ciecz przepływa przez zainstalowane rury przez grzejniki zainstalowane we wszystkich pomieszczeniach, oddając energię cieplną do powietrza w pomieszczeniach.
3. Cykl kończy się wraz z wejściem schłodzonej wody do kotła, gdzie rozpoczyna się nowa tura.

Zwróć uwagę! Aby zapewnić normalne natężenie przepływu i odprowadzanie powietrza z ich instalacji, rury grzewcze powinny być ustawione pod kątem 3-5 stopni w kierunku kotła. Jest to obowiązkowy wymóg ustalony przez SNiP.

Grawitacyjny system ogrzewania ma wiele zalet, jednak jego użycie wiąże się z pewnymi trudnościami. Wszystkie zalety i wady związane z obsługą sieci inżynieryjnej z naturalnym prądem chłodzącym przedstawiono w tabeli.

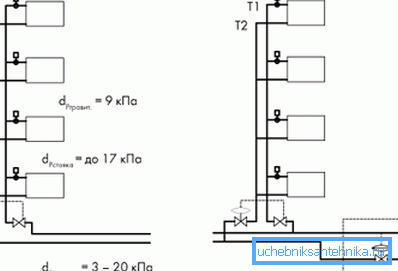

Systemy grawitacyjne do ogrzewania budynków mogą być również wykorzystywane w budownictwie indywidualnym. Jedyną różnicą jest to, że można zainstalować zbiornik wyrównawczy i zainstalować z pionowych pionów nie na poddaszu, ale pod sufitem na piętrze (oczywiście w najwyższym punkcie systemu klimatycznego).

Dlatego możesz bezpiecznie korzystać z katalogów budynków lub opisać poniżej typowe schematy ogrzewania, ulepszyć je do własnych potrzeb i wdrożyć.

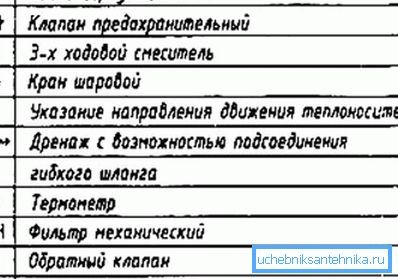

Wskazówka! Aby zrozumieć szkice i projekty przygotowane przez inżynierów, konieczne jest poznanie symboli w schematach grzewczych. Jest kilka znaków i są one intuicyjne, więc zapamiętanie ich nie zajmie ci dużo czasu, ale da ci możliwość łatwego poruszania się po dokumentacji budowy.

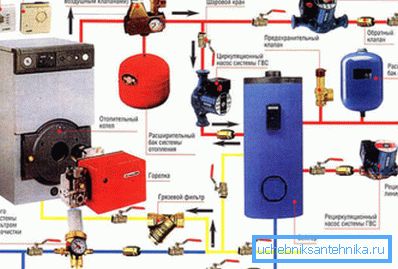

Jeśli nie jesteś gotowy na znoszenie wad systemu grawitacyjnego, możesz użyć schematów instalacji grzewczej z wymuszonym przepływem płynu. W tym przypadku obowiązkowym elementem jest pompa cyrkulacyjna zainstalowana na rurze powrotnej.

Dopiero po podjęciu decyzji w sprawie, o której mowa powyżej, można wybrać schemat układania rur.

Jest ich kilka:

• pojedyncza rura;
• dwururowy;
• ray.

Przyjrzyjmy się temu bardziej szczegółowo.

Sposoby układania

Jednoprzewodowa sieć grzewcza

Rozpoczniemy analizę schematu ogrzewania za pomocą pojedynczej rury, która służy zarówno do doprowadzania wody do baterii, jak i do transportowania schłodzonej cieczy do kotła grzewczego.

Jeśli konieczne jest podgrzanie dwóch skrzydeł lub kilku pięter domu, konieczne jest podzielenie przepływu wody na dwie lub więcej części za pomocą trójnika. Pożądane jest wyposażenie każdego obwodu w zawory odcinające, które w razie potrzeby można odciąć bez przerywania pracy całego układu.

Po przejściu przez wszystkie grzejniki, przepływy muszą zostać ponownie połączone w jedną rurę, która jest podłączona do wlotu kotła grzewczego.

Grzejniki w jednorurowym systemie grzewczym można łączyć na dwa sposoby:

1. Konsekwentne. W tym przypadku rura doprowadzająca chłodziwo jest podłączona do wlotu baterii i do wylotu. Nie są montowane żadne dodatkowe elementy. Chłodziwo nie może przepłynąć przez grzejnik.

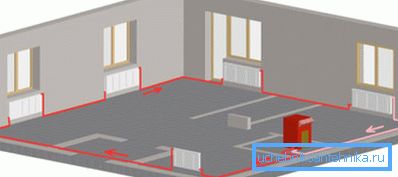

2. Równolegle. Tutaj linia wodna jest po prostu położona wokół obwodu całego domu, a grzejniki są połączone za pomocą trójników i odcinków odpływowych. Plus fakt, że awaria jednej baterii nie zakłóca pracy reszty systemu grzewczego.

Podczas układania jednorurowego systemu ogrzewania pożądane jest zapewnienie obecności następujących elementów:

1. Zawory na wlocie i wylocie z baterii. Dzięki niemu można regulować nie tylko objętość wody wpływającej do chłodnicy, ale także temperaturę w pomieszczeniu, ale także naprawić lub wymienić element grzewczy bez opróżniania płynu chłodzącego.

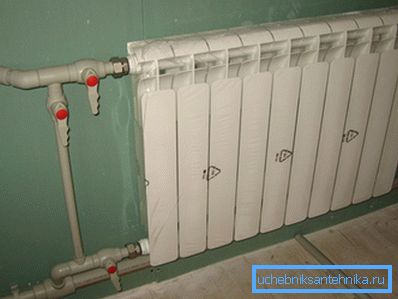

2. Przy podłączaniu wlotu i wylotu baterii szeregowo przed zaworami odcinającymi, zaleca się połączenie ich z obejściami - odcinkami rur o mniejszej średnicy, które zapewnią przepływ wody w przypadku odcięcia promiennika.

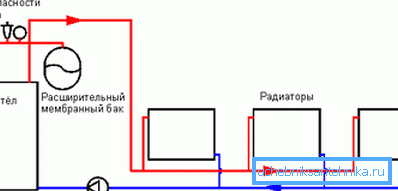

Dwuprzewodowy schemat sieci cieplnej

System ogrzewania z dwiema rurami (zasilanie i rozładowanie) jest bardziej wydajny, ale wymaga więcej materiałów, przez co koszt instalacji nieznacznie wzrasta. Ale zalety są oczywiste. Jego zastosowanie, szczególnie w połączeniu z pompą cyrkulacyjną, pozwala na bardziej efektywne i równomierne rozprowadzanie energii cieplnej w pomieszczeniach mieszkalnych.

Instrukcja budowy takiego systemu nie sprawi trudności w zrozumieniu nawet początkującego mistrza:

1. Dwie rury są ułożone z kotła, z których jeden jest podłączony do wylotu, a drugi do wlotu kotła. Według pierwszej, do grzejników dostarczana jest gorąca woda, w drugim odpowiednio już ochłodzony płyn chłodzący jest dostarczany do kotła.
2. Wstaw grzejniki produkowane przez rury odgałęzione. Wlot jest podłączony do linii zasilającej, wyjście jest podłączone do rury powrotnej.
3. Aby uniknąć zniszczenia urządzeń grzewczych z nadciśnienia, nie zaleca się instalowania zaworów w kanale wylotowym chłodnicy.
4. Każda bateria musi być wyposażona w zawór powietrzny - zawór Mayevsky, który jest niezbędny do usunięcia zatyczek powietrza powstałych po wlaniu płynu do układu.

Zalety tego systemu są oczywiste, a jako wadę można zauważyć tylko większe zużycie materiału - w przypadku systemu dwururowego potrzebne są dwa razy więcej materiałów niż w przypadku pojedynczej rury.

Schemat kolektora sieci ciepłowniczej

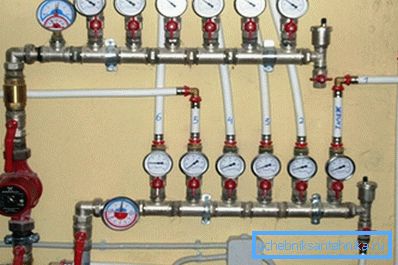

Jest to najbardziej elastyczny i łatwo konfigurowalny system grzewczy. Tutaj możesz dokładnie regulować przepływ płynu chłodzącego do każdej baterii w domu z jednego miejsca - szafy kolektora. W razie wypadku, każda bateria jest odcinana za pomocą zaworów odcinających, dzięki czemu naprawy są łatwe i szybkie.

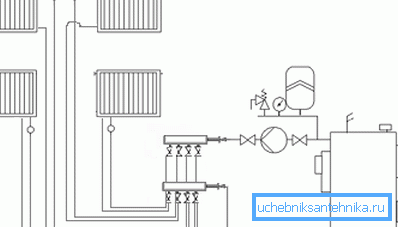

Schemat systemu kolektora (ray) jest następujący:

1. Głównymi elementami są dwa kolektory: do doprowadzania i odprowadzania chłodziwa.
2. Każda bateria w domu jest połączona parą rur z wyżej wymienionymi kolektorami. W związku z tym dla każdego grzejnika organizowany jest osobny obwód.

Radialny schemat ogrzewania można bezpiecznie polecić do instalacji, jeśli nie boisz się następujących niuansów:

• do instalacji wymaga dużej liczby rur, które należy ułożyć pod podłogą jastrychu;
• system musi koniecznie posiadać pompę cyrkulacyjną, ponieważ nie jest możliwe obserwowanie nachylenia rurociągów;
• podczas instalacji należy upewnić się, że pod jastrychem nie jest zamontowana żadna oprawa, która może przeciekać podczas pracy.

Wniosek

Oprócz sposobów dystrybucji głównych rur, o których mowa powyżej, które dostarczają chłodziwo do akumulatorów i dostarczają ochłodzoną wodę z powrotem do kotła, schemat połączeń grzejników (dolny, boczny, po przekątnej) jest nie mniej ważny. Prawidłowe połączenie nie tylko zwiększa szybkość cyrkulacji chłodziwa i zwiększa wydajność baterii, ale także zapobiega występowaniu zatyczek powietrza.

Więcej informacji na ten temat można znaleźć w wideo w tym artykule.
