Schemat ogrzewania z naturalnym obiegiem prywatnego domu:

11-01-2018
Ogrzewanie

W latach 80. ubiegłego wieku eksperci stwierdzili, że grawitacyjny system grzewczy stał się przestarzały. Tak jednak nie było.

Urządzenia pompowe z wymuszonym ogrzewaniem znacznie zwiększają koszty, poza tym zależą od elektryczności. Dlatego w naszych czasach część właścicieli domów z takiego ogrzewania odmawia.

Wygląda jak grawitacyjne ogrzewanie.

Zwróć uwagę! Projekt grawitacyjny systemu grzewczego jest najbardziej prosty i tani. Ma swoje wady, z których głównym jest ogólny limit. Ze względu na małą bezwładność taka sieć nadaje się tylko do budynków o powierzchni do 100 m 2.

W tym artykule porozmawiamy o tym, co jest schematem systemu ogrzewania z naturalnym obiegiem, który ma zalety i wady.

Czym jest takie ogrzewanie

Sieć jest dość kłopotliwa.

Istnieją dwa rodzaje schematów ogrzewania:

  • system z naturalnym przepływem chłodziwa (grawitacja, grawitacja);
  • analog z wymuszonym (pompowaniem) krążeniem.

Zarówno te, jak i inne sieci mogą być jedno- lub dwururowe.

Chłodziwa w obu przypadkach są:

  • zwykła woda;
  • środek przeciw zamarzaniu (to jest płyn niezamarzający)
  • techniczny olej.

Zwróć uwagę! Jeśli zamierzasz stosować środek przeciw zamarzaniu, sprawdź jego zgodność z materiałem uszczelek baterii grzewczych. W takich sieciach instrukcja nie zaleca stosowania grzejników aluminiowych.

Naturalny wzór krążenia

Samobieżne ogrzewanie ma kilka wad:

  • jest moralnie przestarzały;
  • ma niską wydajność;
  • sieć jest nieporęczna;
Instalacja systemu najlepiej pozostawić profesjonalistom.
  • ona ma stosunkowo wysoki koszt instalacji;
  • nie jest możliwe oddzielne regulowanie temperatury w każdej z baterii.

Jest jednak niezbędny w budynkach, w których nie ma prądu, ponieważ wyposażony w kocioł grzewczy na paliwo stałe może pracować autonomicznie.

  1. Zasada działania takiego układu polega na tworzeniu różnicy temperatur chłodziwa na jego przepływie z kotła i wlotu.
  2. Ze względu na różnice w gęstości nośnika ciepła podczas zmian temperatury, porusza się on przez system grawitacyjnie, bez użycia pompy. Innymi słowy, ciepła substancja idzie w górę, jej już ochłodzony strumień ma swoje miejsce z linii powrotnej.
  3. Przepływający przez akumulatory szeregowo, nośnik ciepła traci swoją temperaturę, wysyłając energię cieplną do pomieszczeń. Wracając do kotła, znowu się rozgrzewa i wszystko się powtarza.

Stałe grzanie monotube

Na zdjęciu schemat jednorurowy.
  1. Aby taka sieć działała, warunkiem jest wystarczająca część rur.. Musi mieć co najmniej jeden cal. Dotyczy to głównie głównego pionu. Ponadto nachylenie rur systemowych musi wynosić co najmniej 1 cm na 1 metr bieżący.
  2. Kolejny warunek - obszar wlotu nośnika ciepła z rury wznośnej musi znajdować się powyżej górnej baterii. W tym samym czasie kocioł grzewczy powinien być umieszczony poniżej najniższego grzejnika.
  3. Objętość nośnika ciepła w takich systemach o równej powierzchni obsługiwanej jest stosunkowo duża (Średnio 3 razy więcej niż w analogach obowiązkowych) i zależy od przekroju rur i długości sieci.

Duża ilość wody w rurach zwiększa bezwładność układu.

  1. Jest to zaleta systemu - gdy kocioł przestaje działać, ciepło w sieci trwa jeszcze przez pewien czas.
  2. Obwód grzewczy z naturalnym obiegiem oznacza, że ​​kolejny przepływ nośnika ciepła przez akumulator prowadzi do jego chłodzenia.
  3. Tak więc te nagrzewnice, które znajdują się na początku systemu, są ogrzewane bardziej niż ich odpowiedniki zainstalowane na końcu sieci.
  4. Należy zauważyć, że nie jest możliwe regulowanie poziomu ogrzewania akumulatorów w takim schemacie.

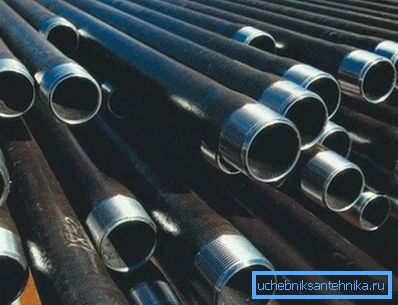

Zaleca się stosowanie chłodziwa grawitacyjnego do rur stalowych.

Zwróć uwagę! Ważną cechą takiego układu jest jego wrażliwość na zastosowane rury i kształtki. Montując sieć własnymi rękami, pamiętaj, że muszą być metalowe. Rury wykonane z tworzywa sztucznego nie będą w stanie wytrzymać temperatury wynikającej z przegrzania wody w kotle.

  1. Wynikiem takich ograniczeń jest niski poziom wydajności grzewczej, kosztowna instalacja (jeśli system jest zatrudniony przez najemnych pracowników), estetyka sieci, ze względu na duży przekrój rur.
  2. Obwody grzewcze z naturalną cyrkulacją muszą koniecznie obejmować otwarty zbiornik wyrównawczy. Powinien być umieszczony na samym szczycie sieci. Ten zbiornik powinien zawierać co najmniej jedną dziesiątą całej wody w systemie.
  3. Otwartość zbiornika oznacza, że ​​system musi koniecznie mieć stały kontakt z ciśnieniem atmosferycznym.

Równoległe połączenie z akumulatorem

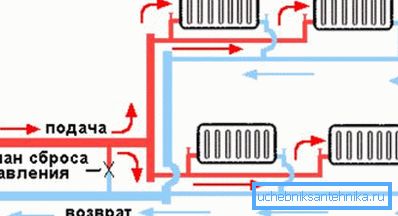

System dwururowy.
  1. Schemat ogrzewania wody z obiegiem naturalnym może być jednoprzewodowy szeregowo-równoległy. Wtedy staje się możliwe regulowanie przepływu chłodziwa w niektórych grzejnikach. (Zobacz także artykuł System ogrzewania z pojedynczą rurą: cechy.)
  2. Należy zauważyć, że w tym przypadku będzie można zainstalować termostaty tylko na co drugą baterię równoległą.
  3. Zamknięty przepływ wody w sieci jest całkowicie zabroniony do blokowania, z powodu przegrzania.

Istnieje również dwururowa wersja równoległego (poziomego) połączenia akumulatorów podczas naturalnej cyrkulacji chłodziwa. W nim temperatura grzejników nie zależy tak bardzo od ich położenia. Możliwe jest dostosowanie poszczególnych baterii.

Wniosek

Układ ogrzewania grawitacyjnego ma zarówno wady, jak i zalety. Jednak w niektórych przypadkach opisanych powyżej jest to optymalny wybór schematu ogrzewania domu prywatnego. Film zamieszczony w tym artykule będzie kontynuowany.
