Schemat podłączenia kotła na paliwo stałe do instalacji

Każdy sprzęt, bez względu na kategorię złożoności, do której należy, wymaga poważnego podejścia do instalacji i późniejszej eksploatacji. W przeciwnym razie można znacznie zmniejszyć nieprzerwany okres pracy. Przestrzeganie pewnych zasad jest również konieczne przy podłączaniu kotła na paliwo stałe, pomimo prostoty konstrukcji.

Funkcje instalacji

Biorąc udział w instalacji takiego sprzętu, powinieneś przestrzegać podstawowych zasad, które pozwolą urządzeniu działać tak bezpiecznie, jak to możliwe.

Przed rozpoczęciem pracy konieczne jest wykonanie obliczeń niezbędnych do określenia parametrów technicznych urządzenia, a także wybranie odpowiedniego miejsca.

• Urządzenie pracujące na paliwie stałym musi znajdować się w oddzielnym pomieszczeniu o powierzchni co najmniej 7 m2. m
• W komorze kotła konieczne jest wytworzenie wymuszonej wentylacji: dla 1 kW mocy urządzenia powinno wynosić 8 metrów kwadratowych. zobacz przewody.
• Pokrycie podłogowe powinno być dobrane z uwzględnieniem odporności ogniowej, a przed kotłem należy umieścić blachę.

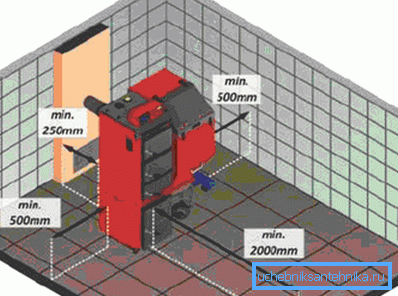

• Urządzenie powinno znajdować się w pewnej odległości od powierzchni bocznych: co najmniej 200 cm od przodu i ponad 50 cm od ścian bocznych.

Uwaga! Podczas prac metalowe rury powinny być stosowane do łączenia kotłów na paliwo stałe z rurami. Ich długość nie powinna być mniejsza niż 15 cm.

Proces instalacji

Instalacja nie jest bardzo skomplikowana, co oznacza, że ​​można ją przeprowadzić ręcznie. Ponadto zalecane jest zapoznanie się z głównymi etapami, które będą musiały przejść przez proces instalacji grzałki. Przy prawidłowej instalacji systemu grzewczego będzie służyć przez wiele lat.

Przygotowanie podłoża

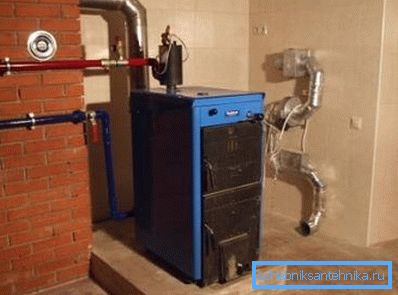

Niezależnie od zastosowanego schematu podłączania kotłów na paliwo stałe, w pomieszczeniu jest przygotowywana konstrukcja wsporcza na podłodze. Zwykle wznosi się ponad główną część dolnej płaszczyzny o 10-20 cm, a najbardziej popularną opcją jest wzmocniony jastrych z betonu.

Zaleca się położyć blachę na powierzchni podium, aby chronić przed efektami cieplnymi. Jako alternatywę można zastosować płyty z azbestu o minimalnej grubości 5 mm.

Urządzenie taśmujące

Organizując system, należy zwrócić szczególną uwagę na wybór najbardziej wydajnego trybu pracy i regulacji temperatury. Jeśli wiązanie zostanie wykonane prawidłowo, można zaoszczędzić pieniądze, ponieważ energia cieplna w tym przypadku jest optymalnie rozłożona.

Podczas instalacji można użyć jednego z kilku schematów.

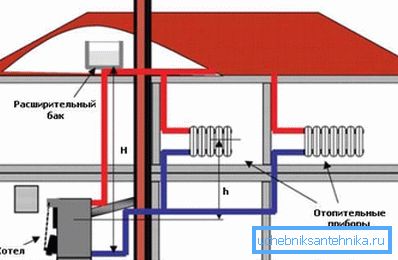

• Wiązanie w systemie grzewczym z naturalnym obiegiem jest najłatwiejszym rozwiązaniem., ponieważ nie oznacza to dodatkowych akcesoriów. Wszystkie regulacje są wykonywane ręcznie, paliwo jest dodawane podczas spalania. Taki schemat zakłada obecność rur o dużej średnicy.
• Układ z wymuszonym obiegiem musi koniecznie zawierać specjalną pompę do pompowania płynu. Dzięki temu płyn chłodzący przesuwa się równomiernie wzdłuż zamkniętej pętli. Dzięki temu urządzeniu można indywidualnie regulować grzejniki. Jednak w budynku musi być obecna energia elektryczna, służąca do zasilania pompy cyrkulacyjnej systemu grzewczego.

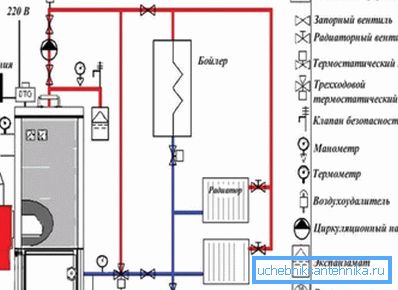

• Okablowanie kolektorów jest uważane za najtrudniejsze, ze względu na obecność dużej liczby różnych urządzeń - zaworów, ekstraktorów powietrza, zaworów, kurków i innych urządzeń kontrolujących wymagane parametry. Cena takiej sieci grzewczej jest dość wysoka.
• Rurociągi pierścieniowe z obwodami pierwotnymi i wtórnymi są z reguły stosowane w budynkach mieszkalnych z wieloma konsumentami. Kiedy urządzenie wymaga instalacji wielu urządzeń do organizacji obiegu chłodziwa.

Zwróć uwagę! Agregaty paliwa stałego do ogrzewania, które są zależne od energii elektrycznej, muszą być wyposażone w obwody awaryjne, aby po wyłączeniu światła normalna praca była kontynuowana.

Tworzenie komina

Urządzenia są wyposażone w rurę do usuwania produktów spalania, którego przekrój musi odpowiadać rozmiarowi wylotu znajdującego się w górnej części. Najczęściej używane gotowe elementy, składające się z metalowych wkładek i materiału izolacyjnego.

W idealnej wersji komin nie powinien mieć zwojów, ale jeśli są nadal obecne, powinny być wykonane tak gładko, jak to możliwe. Wszystkie połączenia między elementami rurociągu muszą być uszczelnione, aby dym z kotła nie przedostał się do ogrzewanego pomieszczenia. Do tych celów można zastosować taśmę odporną na ciepło lub specjalną kompozycję.

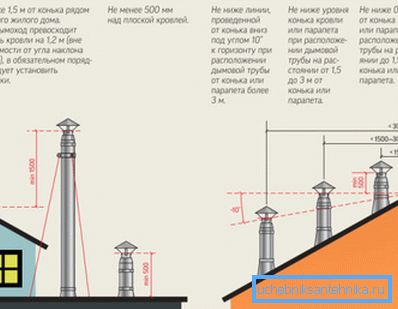

Szczególną uwagę należy zwrócić na uwolnienie rury nad dachem, ponieważ zależy od tego jakość ciągu.

• Jeśli odległość od grzbietu do komina nie przekracza 150 cm, należy wykonać uwolnienie powyżej najwyższego punktu o 50 cm.
• Podczas odsunięcia od przecięcia zboczy do 300 cm, rura powinna być wyświetlona tak, aby górna część była na równi z grzbietem.
• Jeśli komin znajduje się w przyzwoitej odległości, powinien znajdować się pod wierzchołkiem dachu pod kątem nie większym niż 10 stopni.

Na zakończenie

Po przestudiowaniu instrukcji wielu indywidualnych programistów zrozumie, jak podłączyć kocioł na paliwo stałe do systemu ogrzewania domu mieszkalnego. Wybór ostatecznego programu zależy nie tylko od preferencji właścicieli, ale także od warunków eksploatacji, ponieważ w niektórych przypadkach trzeba ponieść pewne koszty. Inne ważne informacje dla konsumentów są zawarte w wideo.
