Schemat systemu ogrzewania prywatnego domu: okablowanie i

W jaki sposób można stworzyć system dla prywatnego systemu ogrzewania domu? I jakie są podstawowe elementy, które powinien zawierać? Jak podłączyć urządzenia grzewcze? Czym powinny być baterie i rury?

Spróbujmy odpowiedzieć na te pytania.

System grawitacji

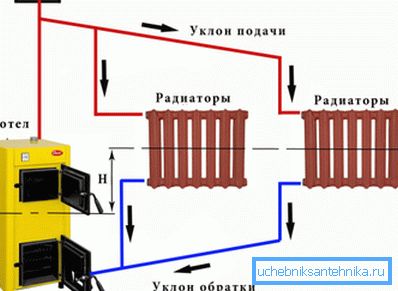

Najprostszym schematem systemu grzewczego w prywatnym domu jest tzw. Grawitacja lub grawitacja. Funkcjonuje ze względu na różnicę gęstości nagrzanego chłodziwa i chłodziwa chłodzonego w grzejnikach.

Butelkowanie

Jest układana z dużą (przynajmniej DN 32) średnicą. Celem jest zmniejszenie oporu hydraulicznego: ciśnienie, które pokonuje go w tym układzie jest niewielkie.

Uwaga: nie należy mylić warunkowego przejścia rury (DU) z jej zewnętrzną średnicą, która oznacza elementy rurociągu polimerowego i metalowo-polimerowego. Na przykład dla polipropylenu DU32 odpowiada zewnętrznej średnicy 40 mm.

Z tych samych powodów lepiej jest preferować nowoczesne materiały polimerowe. Z biegiem czasu stal jest zarośnięta depozytami i rdzą, stając się coraz bardziej szorstka.

Natychmiast po kociołku do butelkowania dostarczana jest tzw. Rura podwyższająca - sekcja pionowa, na szczycie której jest zamontowany otwarty zbiornik wyrównawczy. Dalsza część wypełnienia wykonywana jest ze stałym nachyleniem do rury powrotnej kotła.

Z kolei kocioł jest zamontowany w dolnym punkcie konturu; Często jest instalowany w jamie. Im większa różnica wysokości między kotłem a grzejnikami, tym większe ciśnienie, tym szybciej woda będzie krążyć w obwodzie.

Dystrybucja i podłączenie grzejników

Optymalne schematy systemów ogrzewania prywatnych domów z naturalnym obiegiem są różnymi wersjami Leningradu.

Co to jest?

• Napełnianie to ciągły pierścień łączący rury zasilające i powrotne kotła.
• Urządzenia grzewcze są połączone równolegle z wypełnieniem z wkładką o mniejszej średnicy.
• Optymalny schemat podłączenia urządzeń grzewczych jest od dołu do dołu. W takim przypadku nie trzeba przepłukiwać baterii: szlam nie zatrzymuje się w dolnym kolektorze.

W przypadku systemów z kotłem na paliwo stałe lepiej jest preferować grzejniki żeliwne lub rejestry stalowe. Ich duża objętość i stała masa wygładzą wahania chłodziwa podczas wypalania i spalania paliwa.

Zawory

Schematy grawitacyjne systemów grzewczych dla prywatnego domu są uzupełnione o minimum zaworów. Po pierwsze, nie są potrzebne: aby wyeliminować nieszczelności, łatwiej jest całkowicie rozładować i naładować wodę. Po drugie, każdy zawór lub dławik powoduje utratę pożądanego ciśnienia i spowalnia i tak już powolny krążenie.

Co jest istotne?

1. Odpowietrznik w grzejnikach znajdujących się nad butelkowaniem. Powietrze z samego wypełnienia jest wtłaczane do zbiornika wyrównawczego, a następnie do atmosfery.

1. Zresetuj u dołu obwodu, aby go opróżnić.
2. Zrzut z układu zimnej wody z zaworem do napełniania obwodu przez zbiornik wyrównawczy.

Wymuszony obieg

Schematy systemu ogrzewania prywatnego domu z wymuszonym obiegiem są bardziej powszechne ze względu na bardziej elastyczną regulację, która pozwala niezależnie regulować urządzenia grzewcze i określone części obwodu.

Ponadto: taki układ szybciej przechodzi do temperatur roboczych i ma mniejszy zakres temperaturowy między przepływem a powrotem.

Bezpieczeństwo

Głównym problemem zamkniętego systemu z wymuszonym obiegiem jest to, że musi on kompensować rozszerzanie się płynu chłodzącego.

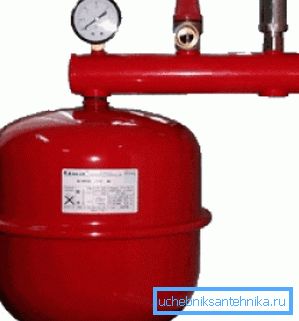

Funkcje jedynego otwartego zbiornika wyrównawczego, które uzupełniają otwarte obwody systemów grzewczych prywatnego domu z naturalnym obiegiem, muszą zostać przeniesione do całej grupy urządzeń - tzw. Grupy bezpieczeństwa.

Zawory

Dowiedzmy się z jakiego rodzaju zaworami odcinającymi tradycyjny system grzewczy prywatnego domu robi to sam?

1. Przed pompą w kierunku przepływu płynu chłodzącego znajduje się misa olejowa.
2. Pompa i studzienka są odcinane parą zaworów, co umożliwia ich demontaż lub czyszczenie filtra bez utraty chłodziwa.
3. Często pomiędzy obejściami pompy obejście jest blokowane przez zawór lub zawór zwrotny, umożliwiając działanie układu, gdy pompa jest usuwana w trybie naturalnej cyrkulacji.

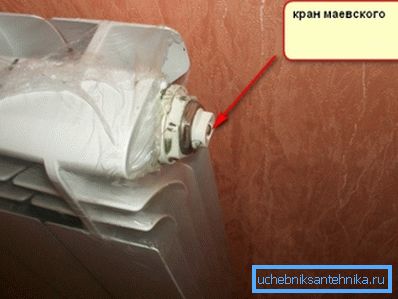

1. Górne punkty obwodu (zworki, górne czopy chłodnicy) są dostarczane z kranami Mayevsky lub zwykłymi kranami do odprowadzania powietrza.
2. Rury zasilające urządzenia grzewcze są wyposażone w zawory, które pozwalają całkowicie zatrzymać krążenie w nich. Odwrotne okładziny są dławione.

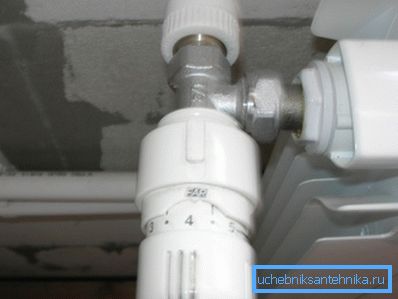

Zamiast dławików często stosuje się głowice termiczne: ich cena jest nieco wyższa, ale umożliwiają one automatyczną regulację przepuszczalności w zależności od temperatury panującej w pomieszczeniu.

Przy okazji: w przypadku kotłów gazowych, elektrycznych i solarnych zaleca się stosowanie grzejników aluminiowych. Są tanie, mają niewielką objętość wewnętrzną (co gwarantuje szybkie nagrzewanie) i doskonały transfer ciepła do jednej sekcji.

Układ

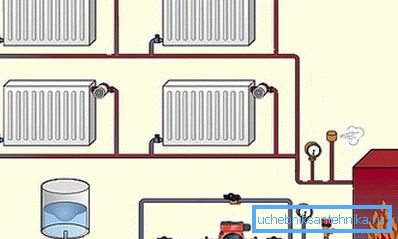

Jakie schematy instalacji systemu grzewczego w prywatnym domu można zastosować w przypadku wymuszonego obiegu?

• Dla jednopiętrowego domu, w skromnej opinii autora, ten sam wybór w Leningradzie jest najlepszym wyborem. Instrukcja jest związana z wyjątkową prostotą i odpornością na uszkodzenia: aby rozmrażać ten system nawet w najcięższym przeziębieniu, trzeba bardzo się starać.

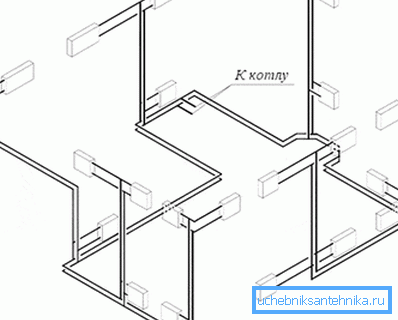

• Do dwukondygnacyjnego domu można użyć jako Leningradu z dwoma równoległymi pierścieniami i pionowymi okablowaniem z dolnym rozlewem (zwrot i dostawa są w piwnicy lub na pierwszym piętrze). Zworki każdego pionu są zakończone odpowietrznikiem.

Wniosek

Mamy nadzieję, że podstawowe informacje dla czytelnika pomogą mu w projektowaniu własnego ogrzewania. Załączony film, jak zwykle, zawiera dodatkowy materiał. Sukcesy!
