Schematy połączeń grzejników - rozważ możliwe opcje

Jednym z najważniejszych aspektów procesu projektowania ogrzewania jest proces instalacji, który bezpośrednio wpływa na działanie sprzętu. Jednak wielu właścicieli mieszkań i domów wiejskich nie zawsze prawidłowo przeprowadza ten proces, co prowadzi do ciągłych napraw. W tym artykule rozważymy tylko prawidłowe podłączenie grzejnika do systemów grzewczych.

Opcje podłączenia instrumentu

Być może warto zacząć od sposobu układania rur grzewczych, dlatego wzór połączenia grzejnika zależy bezpośrednio od ogrzewania.

Istnieją dwa sposoby układania rurociągów do ogrzewania:

• Monotube - przy czym chłodziwo jest doprowadzane przez rurę do grzejników grzejnych, zamocowanych kolejno jedna za drugą i po ich przemyciu wraca do źródła ogrzewania. Z reguły na 20-30% długości trasy już znacznie schłodzono chłodziwo.

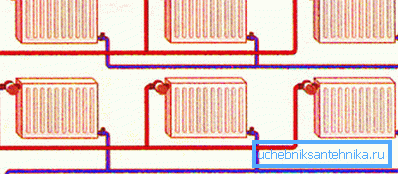

• Podwójna rurka - składa się z dwóch niezależnych rur: zasilania i powrotu, w tym przypadku chłodziwo obejmuje równoległe połączenie elementów grzejnych.

Nowoczesne konstrukcje akumulatorów są najczęściej wyposażone w cztery możliwe punkty instalacji rurociągów (dwa górne i dwa dolne). Dlatego podłączenie grzejników do różnych systemów jest możliwe na kilka sposobów.

Połączenie w jedną stronę

Najpopularniejszy sposób instalacji systemu ogrzewania można nazwać jednostronną opcją, jeśli chodzi o budynki mieszkalne.

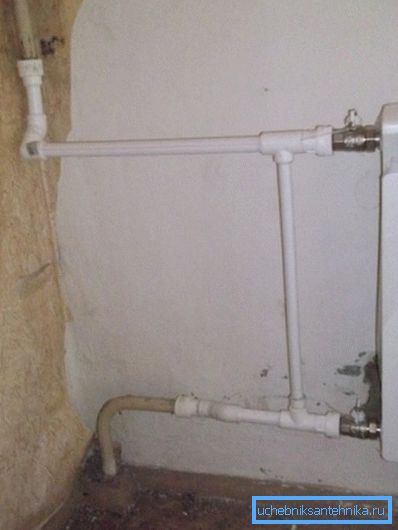

Ten schemat podłączenia grzejnika zapewnia podłączenie rurociągów po jednej stronie urządzenia:

• Rura zasilająca jest zwykle podłączona do dyszy u góry.
• Odwrotność jest ustalona w dolnym położeniu.

Zwróć uwagę! Przy jednostronnym podłączeniu chłodnicy ze zmianą miejsc obwodów zasilających i powrotnych możliwy jest spadek przenikania ciepła układu do 7%.

Jednostronny układ rurociągu baterii musi zawierać zworkę łączącą "przepływ" i "przepływ powrotny" przed urządzeniem. Demontaż tego skoczka własnymi rękami jest wyjątkowo niepożądany, ponieważ może zakłócić działanie całego systemu centralnego ogrzewania.

Współczynnik przenikania ciepła może również zmniejszyć nieuzasadniony wzrost odcinków urządzenia, więcej niż 12-15 sztuk ze względu na osłabienie ogrzewania odległego obszaru.

Połączenie diagonalne

W przypadku produktów o liczbie sekcji przekraczającej 15 sztuk najbardziej optymalny będzie schemat połączeń diagonalnych grzejników stalowych.

Zgodnie z tym schematem:

• Rurociąg zasilający jest zamontowany do urządzenia u góry, z jednej strony.
• Z drugiej strony, przechodzenie w najniższym punkcie.

Płyn chłodzący rozprowadzany od góry do dołu i po przekątnej zapewnia równomierne nagrzewanie wszystkich części grzejnika. Naruszenie zasady podłączenia zasilania i powrotu może spowodować zmniejszenie mocy grzewczej z produktów grzewczych o 40-50%.

Uwaga! Aby uzyskać maksymalny efekt, połączenie diagonalne stosuje się w dwururowych systemach grzewczych.

Dolne połączenie

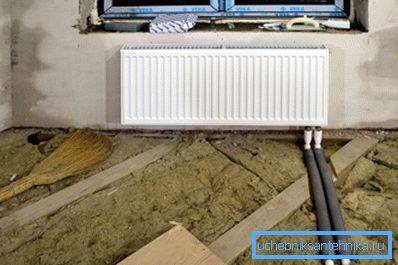

Dopuszczalnym schematem łączenia grzejników w prywatnym domu jest niższy układ rur. Proces polega na łączeniu rurociągów z różnych stron urządzenia w jego najniższych punktach. Ewentualna utrata mocy akumulatora w takim schemacie połączenia 12-14% może być regulowana poprzez zainstalowanie zaworów powietrza, przez które powietrze jest usuwane z układu.

Pomoże to również zwiększyć efektywność ogrzewania za pomocą niższych grzejników - instalację ogrzewania pompy obiegowej.

Wskazówka! Zaleca się instalowanie zaworów odcinających w miejscach, w których urządzenia są podłączone do rurociągów. Umożliwi to przeprowadzenie napraw lub demontaż i wymianę uszkodzonej baterii bez wyłączania całego systemu grzewczego.

Niuanse instalowania i podłączania grzejników

Bez względu na to, jaki schemat montażu wybrano rurami z bateriami, istnieje szereg zasad dotyczących instalacji urządzeń, przylegając do których można stworzyć skuteczny system ogrzewania.

Instrukcja instalacji grzejników zaleca następujące czynności:

• Baterie powinny być instalowane bezpośrednio pod otworami okiennymi lub w pobliżu otworów drzwiowych (w domach prywatnych) - ponieważ te części są głównymi źródłami strat ciepła.
• Podczas instalacji akumulatora należy przestrzegać normatywnych odległości od urządzenia do odpowiednich struktur:

• Na wysokości około 100-120 mm od podłogi.
• Odległość od ściany wynosi 20-50 mm.
• Poniżej parapetu 100 mm.

Zalecamy wysłuchanie zaleceń ekspertów, ponieważ koszt nadzoru w instalacji i podłączeniu - zmniejszenie efektywności i kosztów ogrzewania domu.

Wniosek

Mamy nadzieję, że powyższe informacje pomogą w zrozumieniu i instalacji urządzeń grzewczych poprawnie i bez żadnych problemów. W końcu, jeśli wszystko jest zrobione właściwie, to nie możesz wydawać pieniędzy przez wiele lat i nie myśleć o nadchodzących naprawach, kosztach i czasie, który lepiej jest wydać na rodzinę i odpocząć.

W prezentowanym wideo w tym artykule znajdziesz dodatkowe informacje na ten temat.
