Sekcja radiatora: główne typy konstrukcji i ich

08-06-2018

Każdy zgadza się, że komfort mieszkania w domu zależy przede wszystkim od utrzymania optymalnej temperatury w pomieszczeniach, szczególnie w zimnych porach roku. Dlatego dzisiaj powiemy Ci, jak wybrać odpowiednie grzejniki - ile sekcji na metr kwadratowy potrzebujesz, i zastanów się, jak samodzielnie wykonać wszystkie niezbędne obliczenia, aby uzyskać jak najbardziej dokładny i realistyczny rezultat.

Na zdjęciu: grzejnik na 10 sekcji jest bardzo powszechną opcją dla średniej wielkości pomieszczeń z normalną izolacją.

Główne rodzaje struktur i ich cechy

Jeśli chcesz uzyskać odpowiedź na pytanie, ile sekcji grzejników potrzebujesz na 1 m2, to przede wszystkim musisz wiedzieć, jakiego rodzaju baterie będą używane w pomieszczeniach, ponieważ cechy produktów różnią się dość. Dlatego opowiem Ci o cechach najpopularniejszych opcji, za podstawę przyjęto konstrukcje sekcyjne o odległości centralnej 500 mm:

Żeliwne	Struktury te są dobrze znane każdemu, są używane od ponad wieku i nadal są bardzo powszechne, a ich popyt jest pożądany ze względu na wytrzymałość, odporność na niską jakość płynu chłodzącego i odporność na korozję, a cena tej opcji jest niska. Jeśli chodzi o wydajność, jedna sekcja daje około 100 watów, wyższe wartości są wskazane w dokumentacji, ale rzeczywiste wartości są niższe
Stal	Ta grupa produktów charakteryzuje się niskim kosztem, dobrym rozpraszaniem ciepła i niską wagą, od minimum należy przyznać niestabilność na wstrząsy hydrauliczne (dlatego najlepiej stosować je w indywidualnych systemach grzewczych) i zwiększoną korozję w systemie, gdy nie ma chłodziwa. Jeśli chodzi o transfer ciepła, waha się on w przedziale od 120 do 140 watów w zależności od konfiguracji produktu
Aluminium	Bardzo popularne dziś rozwiązanie ma wiele niewątpliwych zalet: niewielka waga, która upraszcza proces instalacji rękami, duży transfer ciepła (jedna sekcja daje około 200 watów) i niski koszt. Wśród niedociągnięć można zauważyć niską odporność na uderzenia hydrauliczne i wymagania dotyczące jakości nośnika ciepła, ponieważ różne zanieczyszczenia powodują procesy korozyjne w systemie.
Bimetaliczny	Najpierw dowiemy się, czym jest bimetal, jest to struktura reprezentująca sekcje aluminiowe, wewnątrz której znajduje się stalowy rdzeń. Dzięki temu urządzeniu niezawodność produktów wzrasta wielokrotnie, a transfer ciepła jest bardzo wysoki, więc jedna sekcja daje średnio od 150 do 180 watów. Największą wadą jest wysoki koszt produktów.

Zwróć uwagę! Aby zmaksymalizować emisję ciepła z grzejników, konieczne jest przepłukanie układu co najmniej raz w roku. Faktem jest, że nawet 1 milimetr depozytów wewnątrz grzejników obniża ich wydajność o 15%, co nie tylko pogarsza jakość ogrzewania, ale także powoduje wzrost kosztów nośników energii.

Wysokiej jakości bimetaliczny grzejnik będzie służył Ci nie mniej niż żeliwnym analogiem, dlatego ważne jest, aby wybierać najsilniejsze produkty, a nie oszczędzać na nich.

Podstawowe opcje rozliczeń

Teraz zastanówmy się, jak wybrać liczbę sekcji grzejnika dla danego pomieszczenia, istnieje wiele technik, rozważymy tylko te, które są najłatwiejsze do wdrożenia i dają stosunkowo dokładny wynik.

Uproszczona metoda

Jeśli skorzystasz z tej opcji, musisz kierować się następującą zasadą: w lokalach w centralnej Rosji, znajdujących się w budynku wielopiętrowym, który ma jedną ścianę zewnętrzną i jedno okno, wymagana moc cieplna wynosi 100 W na m2. Wysokość sufitu nie powinna przekraczać 2,8 metra.

Prosta formuła pozwoli ci łatwo obliczyć

Rozważ konkretny przykład, musisz tylko wiedzieć, ile m2 w pokoju:

Załóżmy, że mamy pokój o powierzchni 15 metrów kwadratowych z jednym oknem i jedną ścianą zewnętrzną, wysokość sufitu w nim wynosi 2,5 metra;
Do ogrzewania będą używane promienniki żeliwne o odległości centralnej 50 mm;
Wszystko to jest bardzo proste: liczba sekcji grzejników na 1 m2 wynosi 1, czyli 15 odcinków jest potrzebnych na 15 metrów. Oczywiście, jeśli temperatura płynu chłodzącego w układzie jest równa 90 stopni, to moc grzewcza akumulatorów będzie wynosić około 150 watów, a będziesz mieć 10 krawędzi, ale w praktyce prawie nie ma takich przypadków, średnio ciecz nagrzewa się do 70 stopni;

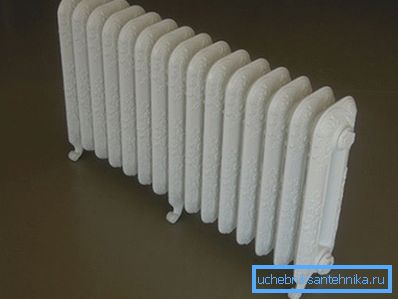

Żeliwny grzejnik na 15 sekcjach pozwoli nie bać się nawet najsilniejszych mrozów.

Jeśli masz pokój narożny lub wysokość sufitu 3 metry lub więcej, wynik należy pomnożyć przez 1,2-1,3, w zależności od jakości izolacji ścian i rodzaju zastosowanych klocków okiennych.

Zwróć uwagę! Poza wszystkimi wymienionymi wyżej czynnikami, liczy się również rodzaj instalacji grzejników i rodzaj ich połączenia, dlatego należy wziąć pod uwagę te niuanse i, jeśli to konieczne, wprowadzić poprawki do końcowego wyniku.

Oto, w jaki sposób opcje łączenia są ułożone według ich preferencji, jeśli pierwsze dwa zapewniają doskonałą wydajność, w trzecim około 10% mocy jest tracone, a w czwartej, 15-20% jest całkowicie stracone

Korzystanie z kalkulatorów online

Instrukcje wykonywania tego typu obliczeń są również bardzo proste, najważniejsze jest znalezienie zasobu wysokiej jakości z dobrym programem, który uwzględnia maksymalną liczbę dodatkowych czynników. Jest to jedyny sposób, aby upewnić się, że dokładnie określisz, ile metrów kwadratowych wystarczy dla jednego lub innego wariantu grzejników.

W przypadku domów prywatnych istnieją oddzielne wersje programów.

Jeśli chodzi o obliczenia, są one proste:

Wprowadź wszystkie żądane dane w polach programu., im bardziej rzetelne i dokładne, tym lepiej, ponieważ wpływa to na poprawność obliczeń;
Jeśli w kalkulatorze nie ma żadnych kryteriów, po prostu pomnóż wynik przez pewien indeks (na przykład lokalizacja grzejników nie zawsze jest brana pod uwagę, ale przy określaniu, ile sekcji chłodnicy jest potrzebnych, tego czynnika nie można przeoczyć).

Jak widać, wiele zależy od opcji instalacji.

Obliczanie na podstawie objętości

Bardzo popularna opcja ze względu na to, że pozwala na bardzo dokładne obliczenie liczby sekcji, niektórzy twierdzą, że wynikowa wartość jest zawyżona, ale lepiej jest umieścić grzejnik na 12 sekcjach zamiast wymaganego 10 i utrzymać pożądaną temperaturę za pomocą regulatora więcej mrozu stosuje dodatkowe grzejniki.

Jeśli chodzi o tę technikę, jest to proste: konieczne jest zmierzenie faktycznej długości, szerokości i wysokości pomieszczenia i pomnożenie wartości między sobą, wynikiem będzie objętość w metrach sześciennych. Wartość ta jest pomnożona przez 41 - tak jak wiele watów jest potrzebnych na metr sześcienny powietrza, z dobrą izolacją i zastosowaniem energooszczędnych podwójnie oszklonych okien, 34 watów na metr sześcienny są wystarczające.

Przy obliczaniu należy wziąć pod uwagę rozmiar sekcji ogrzewania grzejnika, czasami trzeba ustawić grzejniki niższe niż planowano ze względu na charakterystykę pomieszczenia.

Im wyższe używane sekcje, tym większy jest transfer ciepła.

Niektórzy programiści pytają, co zrobić, jeśli obliczenia zostały wykonane niepoprawnie i wymagana jest instalacja dodatkowych sekcji grzejników? Mogą istnieć dwa rozwiązania - albo dodać elementy do już zainstalowanej konstrukcji (jej szerokość nie powinna przekraczać 16 żeber), albo włożyć osobną baterię, wszystko zależy od tego, która opcja jest łatwiejsza do wdrożenia i jest lepiej dopasowana do konkretnego pomieszczenia.

Wniosek

Oblicz wymaganą liczbę sekcji grzejnika przez dowolnego programistę, najważniejsze jest, aby nie stracić z oczu ważnych niuansów i używać tylko wysokiej jakości produktów. Film w tym artykule pomoże dokładniej rozwiązać pewne problemy, pomoże ci to jeszcze bardziej polepszyć obliczenia.
