Spadek ciśnienia w instalacji grzewczej: funkcje, wartości,

03-06-2018
Ogrzewanie

Co powoduje spadek ciśnienia w systemach grzewczych i wodociągowych? Po co to jest? Jak regulować różnicę? Jakie są powody spadku ciśnienia w instalacji grzewczej? W artykule postaramy się odpowiedzieć na te pytania.

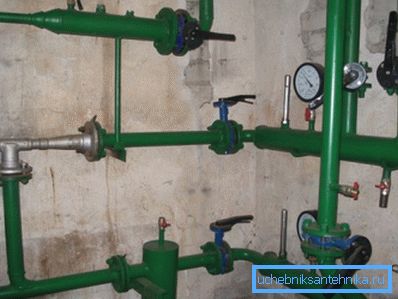

Węzeł termiczny do domu. Jego praca jest niemożliwa bez różnicy ciśnienia między liniami głównego ogrzewania.

Funkcje

Najpierw sprawdź, dlaczego tworzona jest kropla. Jego główną funkcją jest zapewnienie cyrkulacji chłodziwa. Woda zawsze porusza się od punktu o wysokim ciśnieniu do punktu, w którym ciśnienie jest mniejsze. Im większa różnica - tym większa prędkość.

Przydatne: opór hydrauliczny wzrasta z ograniczeniem natężenia przepływu i staje się czynnikiem ograniczającym.

Ponadto różnica jest sztucznie tworzona pomiędzy krążącej gorącej wody tie-in w jednym wątku (dostawa lub zwrot).

Cyrkulacja w tym przypadku spełnia dwie funkcje:

  1. Zapewnia stale podgrzewane wieszaki na ręczniki, który we wszystkich nowoczesnych domach otwiera jeden z połączonych pionów GVS w pary.
  2. Gwarantuje szybką ciepłą wodę do miksera niezależnie od pory dnia i analizy wody na pionie. W starych domach bez wkładów krążeniowych woda rano musi zostać osuszona przez długi czas, zanim zostanie podgrzana.

Wreszcie, kropla jest tworzona przez nowoczesne urządzenia do pomiaru wody i ciepła.

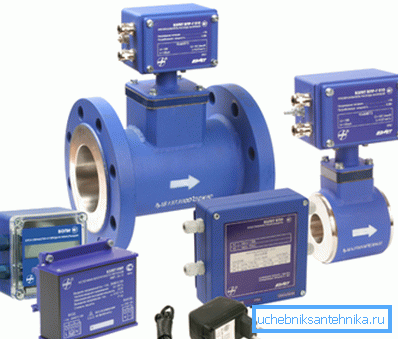

Elektroniczny licznik ciepła.

Jak i za co? Aby odpowiedzieć na to pytanie, czytelnik musi odnieść się do prawa Bernoulliego, zgodnie z którym ciśnienie statyczne przepływu jest odwrotnie proporcjonalne do prędkości jego ruchu.

Daje nam to możliwość zaprojektowania urządzenia rejestrującego przepływ wody bez użycia niewiarygodnych wirników:

  • Pomijamy przepływ przez przekrój.
  • Rejestrujemy ciśnienie w wąskiej części miernika i w rurze głównej.

Znając ciśnienie i średnice, za pomocą elektroniki można obliczyć w czasie rzeczywistym natężenie przepływu i przepływ wody; przy użyciu czujników temperatury na wejściu i wyjściu z obiegu grzewczego łatwo jest obliczyć ilość ciepła pozostałego w instalacji grzewczej. W tym samym czasie zużycie ciepłej wody jest obliczane na podstawie różnicy w przepływie w rurociągach zasilającym i powrotnym.

Utwórz Delta

Jak powstaje różnica ciśnień?

Winda

Głównym elementem systemu ogrzewania budynku mieszkalnego jest winda. Jego sercem jest sama winda - nijakie żelazne rurki z trzema kołnierzami i dyszą wewnątrz. Przed wyjaśnieniem zasady działania windy warto wspomnieć o jednym z problemów centralnego ogrzewania.

Jest coś takiego jak wykres temperatury - tabela zależności temperatury dróg zasilających i powrotnych od warunków pogodowych. Podajemy krótki fragment.

Temperatura zewnętrzna, C Dając, z Wróć, z
+5 65 42,55
0 66,39 40,99
-5 65,6 51.6
-10 76,62 48,57
-15 96,55 52,11
-20 106,31 55,52

Odchylenia w górę i w dół od wykresu są równie niepożądane. W pierwszym przypadku mieszkania będą zimne, w drugim - koszt energii w CHP lub kotłowni gwałtownie wzrośnie.

Otwarte w zimnym oknie oznacza wzrost kosztów dla inżynierów energetyki.

Jednocześnie, jak łatwo zauważyć, rozpiętość pomiędzy przepływem a rurociągiem powrotnym jest wystarczająco duża. Kiedy cyrkulacja jest wystarczająco powolna dla takiej delty temperatur, temperatura grzejników będzie nierównomiernie rozłożona. Mieszkańcy mieszkań, których baterie są podłączone do rur zasilających, ucierpią z powodu ciepła, a właściciele grzejników na linii powrotnej zamarzną.

Winda zapewnia częściową recyrkulację chłodziwa z rurociągu powrotnego. Poprzez wstrzykiwanie szybkiego strumienia gorącej wody przez dyszę, w pełnej zgodności z prawem Bernoulliego, tworzy on szybki przepływ z niskim ciśnieniem statycznym, który zasysa dodatkową wodę przez ssanie.

Temperatura mieszaniny jest zauważalnie niższa niż temperatura zasilania i nieco wyższa niż na rurociągu powrotnym. Tempo cyrkulacji jest wysokie, a różnica temperatur pomiędzy bateriami jest minimalna.

Schemat windy.

Podkładka przytrzymująca

To proste urządzenie to dysk ze stali o grubości co najmniej milimetra z wywierconym w nim otworem. Jest on umieszczony na kołnierzu zespołu windy między wkładami cyrkulacyjnymi. Podkładki są umieszczone na przewodach zasilających i powrotnych.

Ważne: w przypadku normalnej pracy zespołu windy średnica otworów podkładek ustalających musi być większa niż średnica dyszy. Zwykle różnica wynosi 1-2 milimetry.

Pompa cyrkulacyjna

W autonomicznych systemach grzewczych ciśnienie jest generowane przez jedną lub kilka (przez liczbę niezależnych obwodów) pomp obiegowych. Najbardziej powszechne urządzenia - z mokrym wirnikiem - są konstrukcją ze wspólnym wałem dla wirnika i wirnika silnika elektrycznego. Czynnik chłodzący pełni funkcję chłodzenia i smarowania łożysk.

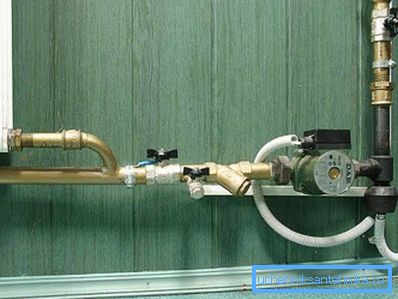

Pompa obiegowa mokrego wirnika.

Znaczenia

Jaki jest spadek ciśnienia między różnymi częściami systemu grzewczego?

  • Pomiędzy przewodami zasilającymi i powrotnymi magistrali grzewczej wynosi ona około 20-30 metrów lub 2-3 kgf / cm2.

Odniesienie: nadciśnienie w jednej atmosferze podnosi kolumnę wody do wysokości 10 metrów.

  • Różnica między mieszaniną za windą a rurociągiem powrotnym wynosi tylko 2 metry lub 0,2 kgf / cm2.
  • Spadek na podkładce ustalającej pomiędzy wkładami cyrkulacyjnymi zespołu windy rzadko przekracza 1 metr.
  • Ciśnienie wytwarzane przez mokrą wirnikową pompę cyrkulacyjną zwykle waha się od 2 do 6 metrów (0,2-0,6 kgf / cm2).

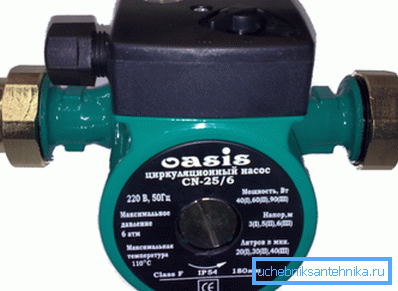

Ta pompa wytwarza ciśnienie 3, 5 i 6 metrów w zależności od wybranego trybu.

Dostosowanie

Jak wyregulować głowicę w zespole windy?

Podkładka przytrzymująca

Mówiąc dokładniej, w przypadku podkładki ustalającej nie jest konieczne regulowanie ciśnienia, ale okresowe zastępowanie podkładki podobnym, ze względu na zużycie ścierne cienkiej blachy stalowej w wodzie procesowej. Jak wymienić krążek własnymi rękami?

Instrukcje są zazwyczaj dość proste:

  1. Wszystkie zawory lub zawory w windzie pokrywają się.
  2. Otwarty przez jedną wywrotkę po powrocie i przepływie do miejsca odwadniania.
  3. Odkręć śruby na kołnierzu.
  4. Zamiast starej pralki zainstalowana jest nowa, wyposażona w parę uszczelek - po jednej z każdej strony.

Wskazówka: w przypadku braku podkładek paronitowych wyciętych ze starej kamery samochodowej. Nie zapomnij przeciąć oczka, które umożliwią wsunięcie krążka w rowek kołnierza.

  1. Śruby w parach, poprzecznie. Po dociśnięciu uszczelek nakrętki dokręca się do oporu o nie więcej niż pół obrotu na raz. Jeśli się spieszysz, nierównomierna kompresja, wcześniej czy później, spowoduje, że uszczelka zwróci ciśnienie po jednej stronie kołnierza.

System grzewczy

Różnica między mieszaniną a przepływem powrotnym jest regularnie regulowana tylko przez wymianę, zaparzanie lub rozwiercanie dyszy. Czasami jednak istnieje potrzeba usunięcia mechanizmu różnicowego bez zatrzymywania ogrzewania (z reguły z poważnymi odchyleniami od wykresu temperatury w szczycie zimnej pogody).

Odbywa się to poprzez regulację zaworu wlotowego na rurze powrotnej; w ten sposób usuwamy różnicę między gwintem bezpośrednim i zwrotnym, a zatem między mieszaniną a powrotem.

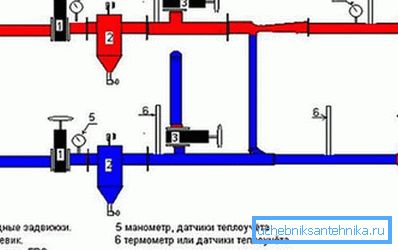

W celu regulacji użyj niższego zaworu nr 1.
  1. Mierzymy ciśnienie w przepływie za zaworem wlotowym.
  2. Przełącz CWU na linię zasilającą.
  3. Przykręcić manometr do rury spustowej na rurze powrotnej.
  4. Całkowicie zamknij wejściowy zawór zwrotny, a następnie stopniowo go otwieraj, aż opad spadnie od początkowego o 0,2 kgf / cm2. Konieczna jest manipulacja przy zamykaniu i późniejszym otwarciu zaworu, aby zmaksymalizować jego policzki na trzpieniu. Jeśli po prostu przykryjesz zastawkę, policzki mogą ustąpić w przyszłości; cena niedorzecznego oszczędzania czasu to przynajmniej odmrożony dostęp do ogrzewania.
  5. Temperatura rury powrotnej jest monitorowana w odstępach 24 godzin. Jeśli to konieczne, w celu dalszego zmniejszenia różnicy jest usuwany przy 0,2 atmosfery na raz.

Presja offline

Bezpośrednim znaczeniem tego słowa jest zmiana poziomu, upadek. W ramach tego artykułu dotkniemy go. Dlaczego spadek ciśnienia w instalacji grzewczej jest zamknięty?

Po pierwsze, pamiętaj: woda jest prawie nieściśliwa.

Nadmierne ciśnienie w obwodzie powstaje z powodu dwóch czynników:

  • Obecność w systemie zbiornika przeponowego z poduszką powietrzną.

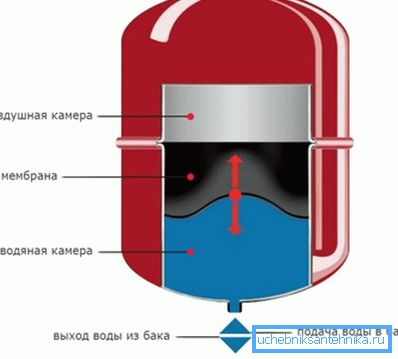

Urządzenie zbiornika wyrównawczego membrany.
  • Elastyczność rur i grzejników. Ich elastyczność ma tendencję do zera, ale przy dużym obszarze wewnętrznej powierzchni konturu czynnik ten wpływa również na ciśnienie wewnętrzne.

Z praktycznego punktu widzenia oznacza to, że spadek ciśnienia zarejestrowany przez manometr w instalacji grzewczej jest zwykle spowodowany bardzo małą zmianą objętości obwodu lub zmniejszeniem ilości płynu chłodzącego.

I tutaj jest możliwa lista obu:

  • Po podgrzaniu polipropylen rozszerza się bardziej niż woda. Po uruchomieniu układu grzewczego złożonego z polipropylenu ciśnienie w nim może nieznacznie spaść.
  • Wiele materiałów (w tym aluminium) jest wystarczająco plastycznych, aby zmienić kształt przy umiarkowanym ciśnieniu. Grzejniki aluminiowe mogą po prostu puchnąć z czasem.
  • Gazy rozpuszczone w wodzie stopniowo opuszczają obwód przez otwór wentylacyjny, wpływając na faktyczną objętość wody w nim.
  • Znaczne nagrzanie nośnika ciepła, gdy objętość zbiornika wyrównawczego do ogrzewania jest zbyt niska, może spowodować uruchomienie zaworu bezpieczeństwa.

Na koniec nie można wykluczyć całkiem poważnych usterek: drobne wycieki wzdłuż połączeń odcinków i szwów spawalniczych, złączka trawiąca w zbiorniku wyrównawczym i mikropęknięcia w wymienniku ciepła kotła.

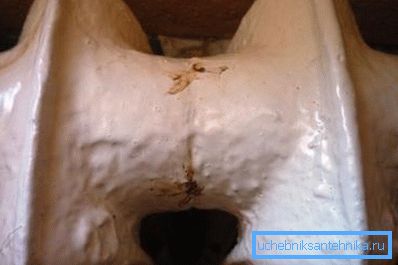

Na zdjęciu - przepływ międzysegmentowy na promienniku żeliwnym. Często można go zobaczyć tylko na ślady rdzy.

Wniosek

Mamy nadzieję, że udało nam się odpowiedzieć na pytania zgromadzone w czytniku. Załączony do artykułu wideo, jak zwykle, zwróci mu uwagę na dodatkowe materiały tematyczne. Sukcesy!
