Sterowanie ogrzewaniem: funkcje, urządzenie, zalety

09-10-2018
Ogrzewanie

Nowoczesny system sterowania ogrzewaniem umożliwia realizację najbardziej złożonych i zaawansowanych schematów i programów dostosowywania trybów pracy sprzętu, uzyskania znaczących oszczędności energii, zapewnienia zdalnego sterowania ogrzewaniem. Chcemy rozważyć sterowanie ogrzewaniem pod kątem jego cech konstrukcyjnych i operacyjnych oraz zalet.

Rama sterująca ogrzewaniem umożliwia automatyczną obsługę systemu.

Automatyczna jednostka sterująca

Cel

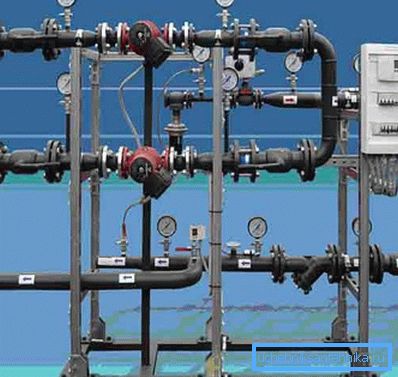

Punkt termiczny zawiera główne jednostki sterujące systemu grzewczego.

Automatyczna jednostka sterująca jest indywidualnym punktem grzania, zaprojektowanym do sterowania parametrami płynu chłodzącego krążącego w systemie grzewczym, w zależności od wskaźników temperatury w pomieszczeniu, na ulicy, w przewodach zasilających i powrotnych obwodu.

Ponadto system pozwala na implementację ochrony przed sytuacjami awaryjnymi, przełączanie trybów pracy urządzenia, sterowanie ogrzewaniem GSM. W razie awarii lub nienormalnej sytuacji moduł może powiadomić wszystkich subskrybentów na liście mailingowej za pomocą wiadomości SMS.

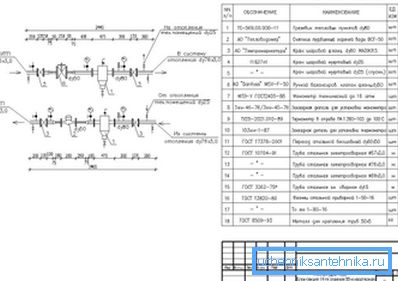

Schemat jednostki sterującej dwururowego systemu grzewczego.

Jednak nie jest to pełna lista funkcji.

Węzeł sterowania może zapewnić:

  • Tryby i parametry pracy pompy cyrkulacyjnej systemu grzewczego, zadana prędkość cyrkulacji chłodziwa;
  • Monitorowanie utrzymania i wykonania określonego harmonogramu temperatur rurociągów zasilających i powrotnych. Pomaga to chronić system przed przegrzaniem i przechłodzeniem;
  • Utrzymywanie stałej różnicy ciśnień na zasilaniu i powrocie do budynku, co pozwala pracować normalnie na wszystkich urządzeniach automatycznych w trybie zwykłym;
  • Drobne i grube czyszczenie nośnika ciepła;
  • Wizualna kontrola wszystkich wskaźników wydajności systemu: temperatury w kluczowych obszarach, różnice ciśnień na wlocie i wylocie węzła, dany tryb pracy, alarmy;
  • Zdalne sterowanie ogrzewaniem przez telefon i Internet;
  • Zdalne sterowanie pomieszczeniem, alarmem, drzwiami wejściowymi i bramami za pomocą dodatkowych czujników.

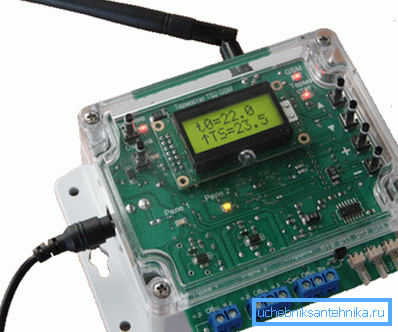

Moduł GSM do ogrzewania zapewnia zdalną komunikację i sterowanie.

Zwróć uwagę! Aby zainstalować taki system, kocioł i inne urządzenia muszą być przystosowane do sterowania elektronicznego. Stare ramy z mechanicznymi zaworami z tym schematem nie będą działać.

Urządzenie i zasada działania

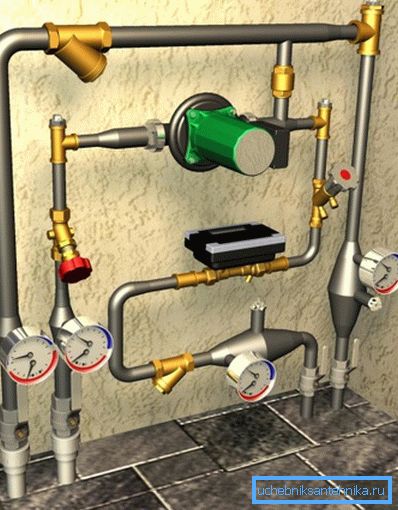

Na zdjęciu - model 3-D jednostki sterującej.

Struktura dowolnego automatycznego systemu sterowania obejmuje takie węzły:

  1. Czujniki i czujniki zbierające niezbędne dane w różnych częściach systemu;
  2. Kontrolery i procesory, które porównują dane otrzymane z czujników z wartościami dyktowanymi przez instrukcję (program) zapisaną na karcie pamięci, podejmują decyzję i na jej podstawie wydają polecenia mechanizmom wykonawczym;
  3. Mechanizmy wykonawcze, które odbierają polecenia od kontrolerów i wykonują proste czynności - odcinają zawory i zawory, zwiększają moc jednostek, przełączają tryby pracy urządzeń grzewczych, wykonują awaryjne wyłączenia zepsutych węzłów.

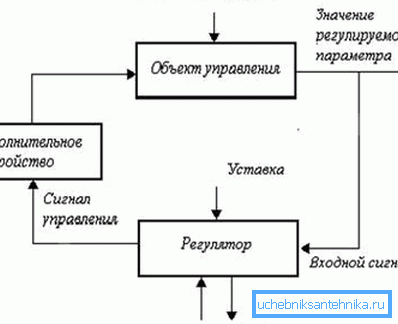

Schemat logiczny systemu.

Czujniki to czujniki ciśnienia i temperatury, a także wszelkie dodatkowe czujniki, które umożliwiają monitorowanie różnych procesów. Najważniejsze czujniki temperatury zasilają i powracają przepływ chłodziwa, czujniki temperatury w pomieszczeniu i na ulicy, a także czujniki ciśnienia na wejściu do systemu.

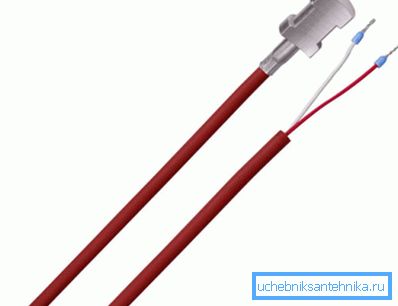

Czujnik temperatury powierzchni.

Rolę kontrolera pełni komputer o niskim poborze mocy, który odczytuje informacje ze wszystkich czujników. Program wykrywający warunki temperaturowe jest zapisywany na karcie pamięci komputera.

Sterownik porównuje uzyskane wartości z wartościami zadanymi i, w razie potrzeby, podejmuje decyzję o wprowadzeniu zmian: zwiększeniu zasilania chłodziwa do określonego obwodu, wyłączeniu kotła lub przekazaniu go do innego trybu pracy itp.

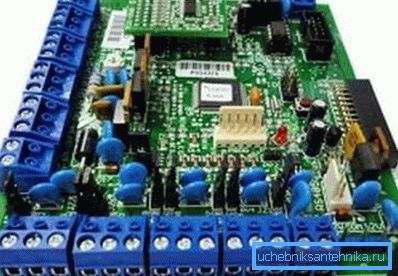

Kontroler jest montowany bez użycia gorących kart.

Podejmując decyzję, sterownik wysyła sygnał sterujący do jednego lub drugiego siłownika: przekaźnik przełączający, zawór lub serwo zaworu, przełącznik lub elektronika kotła. W zależności od ustawionego programu, moduł GSM do sterowania ogrzewaniem może wysyłać wiadomości do właściciela na temat określonego zdarzenia, a oczekiwanie na odpowiedź może przynieść określone środki.

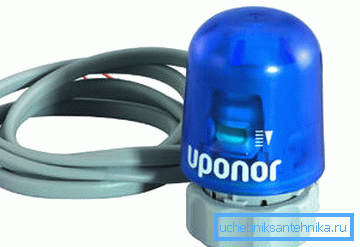

Siłownik ST 24B.

Ogrzewanie w wiejskim domu jest kontrolowane przez GSM za pomocą specjalnego modułu wbudowanego w komputer.

Ten moduł zawiera następujące elementy:

  • Gniazdo do przełączania karty SIM;
  • Zasilanie i bateria;
  • Modem GSM;
  • Złącze do anteny;
  • Port LAN do połączenia z usługodawcą internetowym;
  • Mikroprocesor;
  • Karta pamięci;
  • Złącze USB do konfiguracji i konfiguracji;
  • Wskaźniki LED lub wyświetlacz ciekłokrystaliczny;
  • Grupa kontaktów z wejściami i wyjściami do zbierania danych i wysyłania sygnałów sterujących.

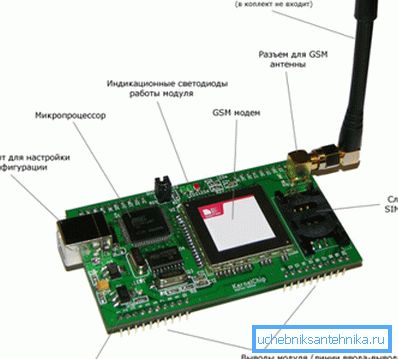

Moduł urządzenia z GSM.

Zwróć uwagę! Wraz z modułem do sterowania GSM, oprogramowanie musi być dostarczone do instalacji w systemie operacyjnym telefonu komórkowego. Program pomoże zorganizować kontroler komunikacji i operatora.

Korzyści

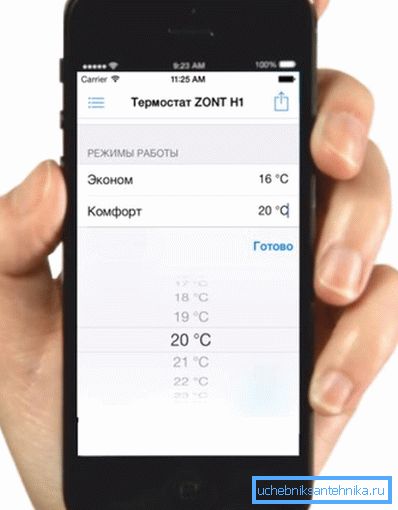

Zarządzanie systemem jest łatwe do zrobienia samemu z dowolnej odległości.

Jakie są zalety korzystania z automatycznej regulacji ogrzewania?

Nowoczesny kontroler z modułem komunikacyjnym pozwala uzyskać następujące zalety i korzyści:

  • Precyzyjna regulacja systemu w czasie rzeczywistym pozwala na maksymalne oszczędności przy odpowiednim poziomie komfortu;
  • Możesz osiągnąć dokładnie temperaturę i parametry klimatyczne pomieszczenia, co chcesz, a do tego wystarczy ustawić żądane wartości temperatury;
  • Natychmiastowe powiadomienie o trybach awaryjnych i nietypowych zdarzeniach znacząco zwiększa niezawodność i bezpieczeństwo pracy;
  • Masz możliwość opuszczenia domu z ogrzewaniem roboczym i na odległość, aby kontrolować jego stan, a także kontrolować tryby pracy, włączać i wyłączać urządzenie zdalnie;
  • Zimowa wizyta w wiejskim domu z wyłączonym ogrzewaniem wymaga wejścia do zimnego pomieszczenia, stopienia urządzenia i odczekania kilku godzin, aż pomieszczenie się ogrzeje. Teraz możesz wydać polecenie, aby włączyć się z wyprzedzeniem i nie marnować czasu.

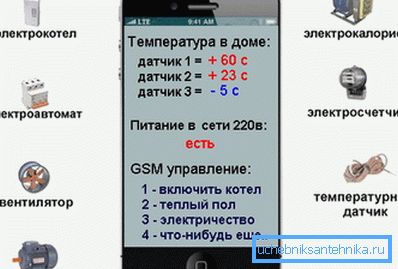

Po prostu wezwij telefon.

Można samodzielnie montować i łączyć system sterowania - do tego celu nie są wymagane żadne pozwolenia i pozwolenia. Zadanie jest łatwe do wykonania, postępując zgodnie z instrukcjami producenta. Cena zestawu może wynosić od 4 do 40 tysięcy rubli, w zależności od konfiguracji i producenta.

Zwróć uwagę! Większość modułów posiada złącza do podłączenia dodatkowych czujników, za pomocą których można organizować kontrolę nad otwieraniem okien i drzwi, słuchaniem lub oglądaniem oraz innymi przydatnymi funkcjami.

Wniosek

Sterowanie i zarządzanie nowoczesnymi systemami grzewczymi może być realizowane za pomocą oprogramowania z odległym udziałem operatora. Komunikacja może odbywać się za pośrednictwem cyfrowej komunikacji komórkowej GSM lub Internetu. Dodatkowe informacje można znaleźć w naszym wideo.
