Stopień doby okresu grzewczego: obliczenia, wartości
Jaka jest ta koncepcja - stopień w dniu okresu grzewczego? Do czego służy i jak jest obliczany? W artykule musimy odpowiedzieć na te pytania i zapoznać się z niektórymi danymi statystycznymi, które są bezpośrednio związane z naszymi obliczeniami.
Definicje
Najpierw zajmiemy się terminologią.
- Okres ogrzewania jest czasem działania centralnego ogrzewania.. Rozpoczyna się, gdy średnia temperatura powietrza zewnętrznego przez ostatnie pięć dni jest utrzymywana na poziomie + 8 C lub niższym. Kiedy wiosną średnia temperatura w ciągu pięciu dni tygodnia przekracza + 8 - kończy sezon.
Przydatne: przy obliczaniu czasu trwania sezonu grzewczego zwykle stosuje się uproszczony schemat. Podaj całkowitą liczbę dni z temperaturami poniżej + 8 C.
- Degree-day to konwencjonalna koncepcja odpowiadająca różnicy temperatur w ogrzewanym pomieszczeniu i na ulicy o jeden stopień w ciągu dnia.. Jest używany jako miernik ciepła w obiektach użyteczności publicznej. Koszt ciepła nie jest ustalany przez bezwzględną wartość temperatury, ale przez ich deltę: aby utrzymać pomieszczenie w temperaturze +30 ° C za oknem, musisz wydać tyle ciepła, ile przy utrzymaniu +15 przy -15 na zewnątrz.
- Wreszcie, stopień dnia okresu grzewczego (GOSP) wskazuje różnicę temperatur między pokojem a ulicą przez cały sezon..
Formuła
Korzystając z własnych rąk, obliczenie HSTP jest łatwiejsze, jeśli posiadasz określone dane statystyczne. Wzór do obliczenia parametru ma postać HOSP = (T1-T2) * Z.
W tym:
- T1 - temperatura wewnętrzna.
- T2 - średnia temperatura dla całego sezonu grzewczego (średnia dzienna temperatura wynosi +8 i mniej).
- Z to liczba dni, w których średnia dzienna temperatura wynosi +8 lub mniej stopni rocznie.
Wartości odniesienia
Tak, instrukcje obliczania są proste; ale do jego wdrożenia brakuje niektórych danych referencyjnych. Pospiesz się, aby wypełnić niedobór. (Zobacz także artykuł Obliczanie ogrzewania: cechy.)
Temperatura w pomieszczeniu
Jego zalecane wartości są łatwe do znalezienia w istniejącym SNiP.
| Pokój | Norma temperatury, С |
| Salon w regionach o niższych temperaturach zimowych powyżej -31 ° C | +18 |
| To samo dotyczy pokoi narożnych i końcowych | +20 |
| Salon w regionach o niższych temperaturach zimowych poniżej -31 | +20 |
| To samo dotyczy pokoi narożnych i końcowych | +22 |
Temperatura zewnętrzna i czas trwania sezonu
Dla wygody czytelnika udostępnimy dla niego statystyki z lat 1966-1980 dla niektórych miast Rosji. Oczywiste jest, że dla najbliższych miejscowości ich wartości będą zbliżone do podanych.
| Miasto | Czas trwania sezonu grzewczego | Średnia temperatura sezonu grzewczego |
| Abakan | 225 | -8.4 |
| Anadyr | 311 | -10.5 |
| Archangielsk | 253 | -4.4 |
| Barnauł | 221 | -7.7 |
| Belgorod | 191 | -1.9 |
| Birobidżan | 219 | -10.4 |
| Bodaybo | 254 | -13.9 |
| Briańsk | 205 | -2.3 |
| Veliky Novgorod | 221 | -2.3 |
| Wierchojańsk | 279 | -24.1 |
| Władywostok | 196 | -3.9 |
| Wołgograd | 177 | -2.4 |
| Woroneż | 196 | -3.1 |
| Derbent | 138 | +3.7 |
| Jekaterynburg | 230 | -6 |
| Zeya | 238 | -13.8 |
| Iżewsk | 222 | -5.6 |
| Irkuck | 240 | -8.5 |
| Kaliningrad | 193 | 1.1 |
| Kemerowo | 231 | -8.3 |
| Komsomolsk-on-Amur | 223 | -10.8 |
| Krasnojarsk | 234 | -7.1 |
| Machaczkała | 148 | +2.7 |
| Moskwa | 214 | -3.1 |
| Nowosybirsk | 230 | -8.7 |
| Oymyakon | 286 | -24.3 |
| Omsk | 221 | -8.4 |
| Perm | 229 | -5.9 |
| Rostów nad Donem | 171 | -0,6 |
| Petersburg | 220 | -1.8 |
| Sovetskaya Gavan | 243 | -6 |
| Taganrog | 167 | -0.4 |
| Tynda | 258 | -14.7 |
| Chabarowsk | 211 | -9.3 |
| Czelabińsk | 218 | -6.5 |
| Jakuck | 256 | -20.6 |
Przykład obliczenia
Jako przykład obliczyć GSOP dla kilku miast.
Średnia temperatura sezonu grzewczego w Derbent wynosi +3,7 ° C. W pomieszczeniu w budynku mieszkalnym trzeba utrzymywać temperaturę +18 C. Ogrzewanie będzie włączone przez 138 dni. (Zobacz także artykuł Obliczanie grzejników: cechy.)
Obliczenia będą miały formę GOSP = (18-3.7) * 138 = 1973.4.
Teraz obliczyć ten sam parametr dla Wierchojańsk, który wraz z Oymyakon, kwestionuje tytuł zimnego bieguna kontynentu.
Średnia temperatura -24,1 jest połączona z czasem działania ogrzewania wynoszącym 279 dni. Jednocześnie, zgodnie z normami sanitarnymi w mieszkaniach znajdujących się w centrum domu, konieczne jest utrzymanie +20 C: niższy szczyt temperatury różni się znacznie od -31 C, a nie w kierunku ciepła.
GOSP = (20 - -24,1) * 279 = 12303.
Naprawdę, od gór południowych po morza północne
Dlaczego tego potrzebujesz
Tak więc nauczyliśmy się liczyć pewien parametr. A co zrobić z wynikającą z tego wartością? Najbardziej oczywistym obszarem zastosowania jest szacowany koszt ogrzewania. Jednak GOPP wpływa na jeszcze jedną rzecz - jakość izolacji budynków.

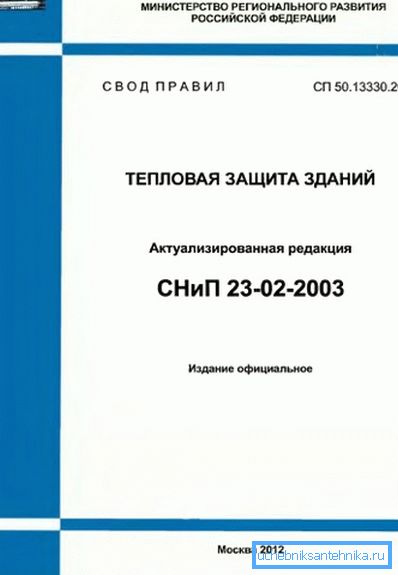

Im zimniejsza zima, tym wyższe wymagania SNiP 23-02-2003 Ochrona termiczna budynków nakłada na tę właśnie ochronę.
Aby uwidocznić zależność, warto wspomnieć o sąsiedniej koncepcji - odporności na przenoszenie ciepła, znormalizowanej przez wspomniany wyżej SNiP. Jest mierzona w m2xC / W: mniej watów energii cieplnej jest przenoszone przez metr kwadratowy ściany, gdy różnica temperatury na bokach wynosi 1 stopień, tym lepiej jest odporna na wycieki ciepła.
Oto kilka znormalizowanych rezystancji przenoszenia ciepła dla regionów z różnymi GPSL.
- W przypadku GSOP 2000 (Stavropol, Astrakhan Region) minimalny opór cieplny ścian wynosi 2,1 m2 * C / W
- Dla GSOP 4000 (regiony Wołgograd i Biełgorod) - 2.8.
- GOSP 6000 (regiony Moskwy i Leningradu) - 3.5.
- GOSP 8000 (Magadan) - 4.2.
- GOSP 10 000 (Chukotka) - 4,9.
- GOSP 12000 (Niektóre obszary Jakucja, w tym wspomniany przez nas Wierchojańsk) - 5.6.
Uwaga: SNiP jest znormalizowany przez opór cieplny nie tylko ścian, ale także podłóg, a nawet okien. Cena odchylenia od znormalizowanych wartości jest znacznym nadmiarem ciepła.
Wniosek
Mamy nadzieję, że udało nam się odpowiedzieć na wszystkie pytania zgromadzone w czytniku. Film dołączony do artykułu, jak zwykle, oferuje dodatkowe informacje tematyczne. Sukcesy w projektowaniu!
