System grzewczy leningradka: połączenie, cechy, zalety

System ogrzewania prywatnego domu Leningradka jest jednym z najbardziej niezawodnych i łatwych do zrobienia rozwiązań. Porozmawiamy o funkcjach, zaletach i sposobach podłączenia tego systemu grzewczego.

Jednorurowy system grzewczy (Leningradka)

Definicja i skład

Leningradka to nazwa jednoprzewodowego systemu obiegu chłodziwa w obiegu grzewczym domu. W takim przypadku grzejniki lub baterie są połączone szeregowo, a woda porusza się w zamkniętej pętli:

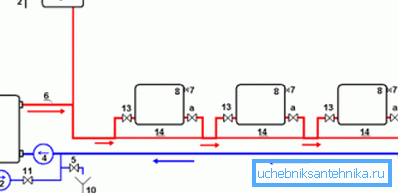

Rysunek pokazuje główne węzły:

1. Podgrzewanie wody w kotle. Są to: gaz, drewno, torf, paliwo stałe, urządzenia elektryczne i benzynowe, najczęściej korzystają z kotłów gazowych;
2. Dysza do usuwania powietrza i odprowadzania wody ze zbiornika wyrównawczego. Obecność takiej dyszy wskazuje na otwarty rodzaj ogrzewania, w którym nadmiar wody jest usuwany bez tworzenia ciśnienia; (Zobacz także artykuł Napowietrzanie systemu grzewczego: funkcje.)
3. Zbiornik wyrównawczy. Zaprojektowany do regulacji ciśnienia poprzez gromadzenie wody podczas rozszerzalności cieplnej i odrzutu podczas chłodzenia. W razie wypadku i przegrzania / wrzenia płynu chłodzącego, odgrywa on rolę awaryjnego odprowadzania wody;
4. Pompa cyrkulacyjna. Zapewnia niezbędne ciśnienie i szybkość cyrkulacji chłodziwa w obwodach z wymuszonym obiegiem;
5. Zawór kulowy odprowadza wodę. Konieczne jest usunięcie chłodziwa z rurociągu i grzejników przez okres naprawy lub zachowanie obiegu grzewczego na zimę;
6. Podgrzewana rura doprowadzająca wodę;
7. Żuraw Mayevsky'ego do usuwania nadmiaru powietrza z chłodnicy;
8. Grzejnik lub akumulator;
9. Chłodziwo wydechowe do rur (obratka);
10. Odpływ ścieków do usuwania wody usuniętej z głównej linii;
11. Zawór kulowy łączący się z dopływem wody. Po odblokowaniu obwód jest wypełniony wodą, następnie kran jest zablokowany i rozpoczyna się nagrzewanie;
12. Filtr do oczyszczania wody przed wprowadzeniem do rurociągu;
13. Zawór kulowy do wyłączania grzejnika. Umożliwia wyłączenie pojedynczych akumulatorów w celu naprawy lub zaoszczędzenia energii;

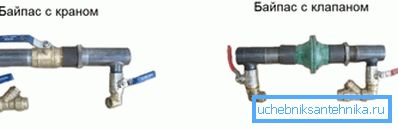

14. Obejście lub obejście. Umożliwia regulację (jeśli zainstalowany jest zawór iglicowy) lub odcięcie jednego lub drugiego grzejnika od wspólnego obwodu.

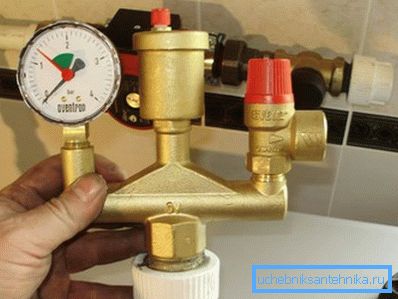

System grzewczy typu zamkniętego zakłada obecność zbiornika wyrównawczego bez wylotu. Takie ogrzewanie działa pod ciśnieniem, a dla ochrony w trybie awaryjnym zapewnia się w postaci prostej konstrukcji:

Zwróć uwagę! Rozwiązanie z jedną rurą zakłada spójne rozmieszczenie grzejników na wspólnej autostradzie lub pionie. Pozwala to zaoszczędzić na rurach i czynnościach instalacyjnych.

Gatunek

Oprócz podziału na gatunki zamknięte i otwarte, Leningradka różni się rodzajem okablowania od typów poziomych i pionowych.

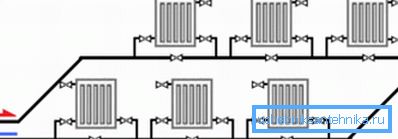

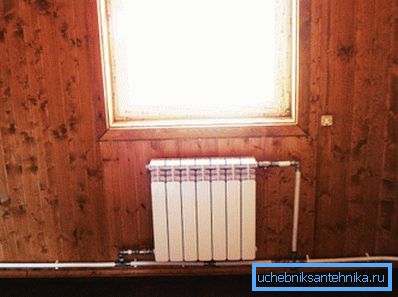

Horyzontalny schemat ogrzewania w domu prywatnym jest najkorzystniejszy. Obejmuje to układanie autostrady wzdłuż konturu pomieszczenia wzdłuż zewnętrznej ściany w grubości podłogi lub powyżej jej powierzchni. Grzejniki są połączone szeregowo z główną linią:

Zwróć uwagę! Pożądane jest wykonanie jednego obwodu, podczas gdy liczba grzejników w obwodzie nie powinna przekraczać 10 sztuk. Przy podłączaniu dwóch obwodów o różnej długości i przenoszeniu ciepła ich przepustowość powinna być regulowana za pomocą zaworów iglicowych, aby nie było zachwiania równowagi systemu.

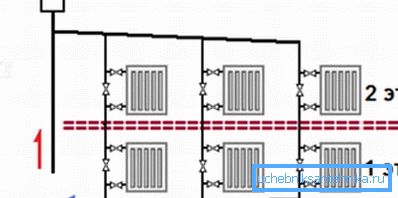

W przypadku pionowego rozkładu rur urządzenia grzewcze są połączone szeregowo ze wspólnym pionem. W takich przypadkach z reguły stosuje się wymuszony obieg i górne źródło wody.

Zwróć uwagę! Jak widać, przy pionowym okablowaniu najczęściej realizowane jest równoległe połączenie kilku pojedynczych przewodów rurowych ze wspólnym pionem. Jest to wygodne w przypadku wysokich budynków.

Zalety i wady

Jeśli mówimy o zaletach ogrzewania jednorurowego, to głównie opierają się one na ekonomii i niezawodności:

• Kontur pojedynczej rury oznacza mniejsze zużycie rury, dlatego koszty projektu maleją;
• Montaż, spawanie i inne powiązane prace z jedną rurą są zauważalnie mniejsze. Pozwala także zaoszczędzić na wynagrodzeniach za pracę i kosztach energii, czasie i materiałach eksploatacyjnych;
• System został przetestowany na czas i okazał się wyjątkowo niezawodny.;
• Możliwe jest ukrycie rury pod podłogą. Należy wziąć pod uwagę straty ciepła z linii jezdnej z konstrukcjami podłogowymi i wykonać odpowiednią izolację cieplną;

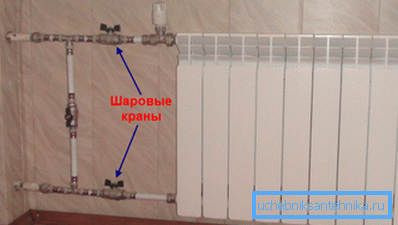

• Obecność obwodnic umożliwia naprawę urządzeń w trybie ogrzewania, a także regulować intensywność pracy poszczególnych baterii i pomieszczeń.

Wady Leningradka obejmują jego cechy:

• Konieczność dostosowania się do właściwego stosunku średnicy rurociągu, dużego przekroju głównej rury;
• Nierówne nagrzewanie grzejników w zależności od ich usunięcia z kotła. Aby wyrównać temperatury, konieczne jest zwiększenie rozmiaru i liczby sekcji baterii, gdy porusza się z dala od źródła ciepła;

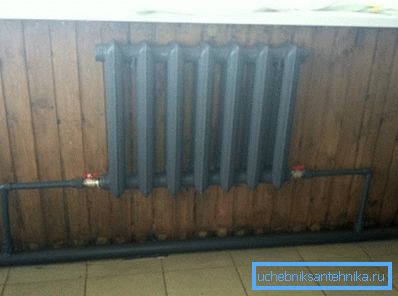

• Ze względu na nierównomierne rozprowadzanie ciepła, nie zaleca się podłączania więcej niż 10 radiatorów do jednego obwodu, dlatego rozwiązanie to nadaje się tylko jako ogrzewanie prywatnego domu - jest najłatwiejsze do zrealizowania własnymi rękami.

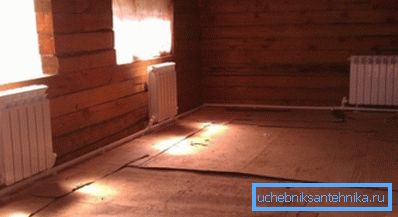

Zwróć uwagę! Z analizy zalet i wad systemu ogrzewania jednorurowego wynika, że ​​nadaje się on do prywatnych i małych domów komunalnych.

Wniosek

Leningradka pozwala łatwo i niedrogo zorganizować ogrzewanie w prywatnym domu. Charakteryzuje się elastycznością i możliwością regulacji intensywności przenikania ciepła poszczególnych urządzeń grzewczych. Aby uzyskać pełniejsze wrażenia, obejrzyj film na końcu artykułu.
