System grzewczy monotube leningradka: prostota i

W tym artykule musimy zapoznać się z jednym z najprostszych i najczęstszych systemów grzewczych - Leningradu lub systemu koszarowego. Dowiemy się, jakie wady i zalety ma ona na tle alternatyw, jak prawidłowo podłączyć urządzenia grzewcze i jakie średnice rur powinny być zorientowane. Więc idź.

Co to jest

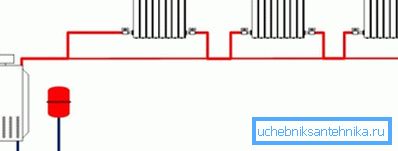

Leningradka to po prostu rozlewnia otaczająca dom lub ogrzewany pokój na całym obwodzie. Urządzenia grzewcze są osadzone bezpośrednio w nim za pomocą krótkich wkładek. Różnica wymagana do cyrkulacji jest zwykle wytwarzana przez pompę cyrkulacyjną lub połączenie z głównym przewodem grzejnym przez zespół windy.

Aby dostosować szybkość obiegu chłodziwa (i odpowiednio temperaturę grzejników najdalej od początku pierścienia) można zastosować:

• Płynna lub skokowa regulacja pompy cyrkulacyjnej.
• Zawory dławiące.
• Podkładka przytrzymująca.

Ponadto: Leningrad można stosować w systemach z naturalną cyrkulacją płynu chłodzącego (grawitacyjnego). W tym przypadku szybkość cyrkulacji jest kontrolowana przez ogrzewanie wymiennika ciepła w piecu lub kotle.

Obszary zastosowania

Ograniczenia wypływają ze schematu baraku.

1. Może być stosowany w pomieszczeniach, których konfiguracja umożliwia unieruchomienie pierścienia. Duża ilość przegród, okien i drzwi nie jest coś umieścić na Leningradke krzyża, ale robią to tak czasochłonnej instalacji, które z własnej woli myśleć o alternatywnych.

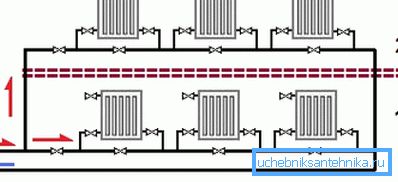

2. Ten schemat nie jest odpowiedni dla budynków wysokich.. Przynajmniej w czystej postaci: pierścień jednoczęściowy jest często używany w obrębie poszczególnych mieszkań w nowych budynkach; Jednak system ogrzewania każdego mieszkania jest osadzony w pary tradycyjnie rozwiedzionych pionów.

Plusy i minusy

Co warto wiedzieć o Leningradzie?

Zalety

• Ona jest bezpieczna. Całkowicie bezpieczny. Sytuacja, w której układ przestaje działać z powodu wietrzenia jest całkowicie wykluczony.
• Umożliwia niezależną regulację nagrzewnic i ich demontaż. Jednocześnie wyłączenie, dławienie lub brak jednego grzejnika nie wpływa na działanie pozostałych.
• Jak już wspomniano, może pracować z wymuszonym i naturalnym krążeniem.
• Uruchomienie obwodu jest niezwykle proste, niezależnie od obecności w nim powietrza. Ponieważ ciśnienie w sieci wodociągowej lub grzewczej jest znacznie wyższe niż ciśnienie atmosferyczne, gdy grzejniki znajdują się powyżej, powietrze do butelkowania zostanie wypchnięte do ich górnej części.
• Cyrkulacja płynu chłodzącego rozpocznie się nawet, gdy system jest w powietrzu, a ze względu na przewodność cieplną grzejników, zostaną one całkowicie ogrzane przed odpowietrzeniem.

Nuance: obwód będzie działał w sposób opisany tylko ze schematem okablowania grzejnika od dołu do dołu.

Wady

Obejmują one, być może, tylko nieuniknioną zmianę temperatury pomiędzy pierwszym i ostatnim urządzeniem grzewczym w obwodzie. Dokładnie mówiąc, rozrzut będzie zauważalny na wlocie chłodnicy: zrównoważenie systemu ogrzewania jednorurowego, jeśli jest to konieczne, jest w stanie wyrównać przenikanie ciepła.

Funkcje instalacji

Czy są jakieś zasady, których należy przestrzegać podczas instalowania Leningradu własnymi rękami?

• Grzejniki nie rozbijają wypełnienia i rozbijają się równolegle do niego. W seryjnym bocznym grzejników przepływu chłodziwa przez nich będzie nieznacznie wzrastać, ale stracimy wszystkie bułki koszary schemat - prosty start, odporność na uszkodzenia oraz możliwość niezależnej regulacji temperatury w każdej baterii.

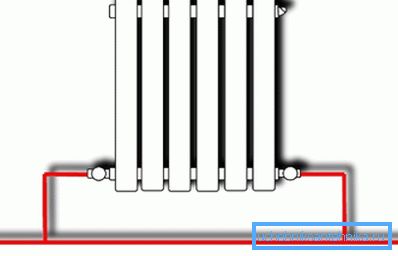

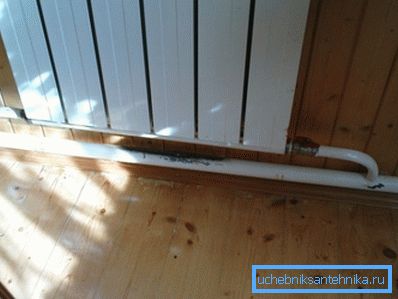

• Jak już wspomniano, lepiej jest używać wkładki od dołu do dołu: eyelinerki są połączone z dolnymi gwintami grzejnika po obu stronach. Instrukcja związana jest z faktem, że na takim schemacie obecność powietrza w akumulatorze nie wpływa na obieg przez jego dolny kolektor. Z tych samych powodów butelkowanie powinno znajdować się pod urządzeniami grzewczymi, a nie nad nimi.

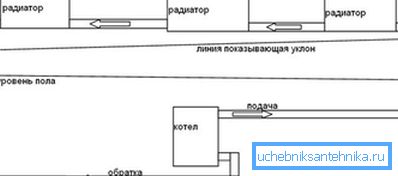

Nuance: te zalecenia nie mają zastosowania do systemu z naturalnym obiegiem. Aby przesuwać wodę grawitacyjnie, rozlewanie będzie musiało być zwinięte; pierwsze grzejniki będą poniżej. Jednak przy otwartym zbiorniku wyrównawczym krwawienie z powietrza zdecydowanie nie stanowi problemu.

• Jako urządzenia grzewcze nie należy używać konwektorów (cewki z żeberkami do zwiększania przenoszenia ciepła). Ponownie pozbawiają nas jednej z bułeczek Leningradu - zdolności do pracy nad ogrzewaniem, nawet w stanie pod wrażeniem.
• Projektując system, warto zachować następujące minimalne rozmiary:

Nuance: rozsądna maksymalna długość wypełnienia układu o naturalnym krążeniu wynosi około 40 metrów. Przy większej powierzchni domu lepiej wykończyć na pompie cyrkulacyjnej.

• Każda grzałka jest wyposażona w następujący zestaw zaworów:

• Odcinający zawór kulowy przy wejściu. Całkowicie wyłącza grzejnik w celu naprawy lub wymiany bez upuszczenia całego obwodu.
• Otwór przepustnicy. Dzięki niemu można ponownie całkowicie odciąć grzałkę lub ograniczyć cyrkulację, zmniejszając w ten sposób temperaturę. Zamiast dławika można zamontować głowicę termostatyczną, która reguluje swoją własną zdolność przenoszenia w trybie automatycznym, w zależności od temperatury w pomieszczeniu.

Przydatne: ze względów ekonomicznych zamiast przepustnicy lub głowicy termicznej można zainstalować inny zawór. Jego cena jest znacznie niższa; Jednak regulacja przepływu eyelinera za pomocą zaworu jest raczej niewygodna.

• Wylot powietrza na jednej z górnych zatyczek chłodnicy. Do odpowietrzania można użyć kranu Mayevsky'ego, zaworu lub tradycyjnego kranu.

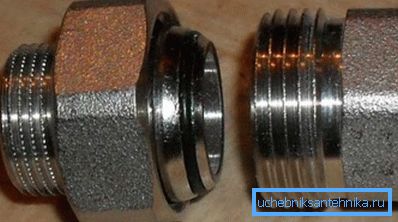

• Po zamontowaniu na stalowych wkładkach po stronie korka za pomocą gwintu po lewej stronie, montowany jest zdejmowany dryf, który pozwala, w razie potrzeby, na demontaż chłodnicy bez spawania. Z reguły połączenia stalowe z grzejnikami bimetalowymi są stosowane w domach podłączonych do centralnego ogrzewania z nie zawsze przewidywalnymi temperaturami i ciśnieniami. Systemy autonomiczne wykorzystują rury wykonane z polipropylenu i metalu-tworzywa sztucznego; aby podłączyć baterie w tym przypadku łatwiej jest umieścić kilka amerykańskich kobiet.

Wniosek

Mamy nadzieję, że materiał zaproponowany czytelnikowi pomoże mu w zaprojektowaniu systemu ogrzewania i jego instalacji. Jak zawsze, możesz znaleźć dodatkowe informacje tematyczne w filmie dołączonym do artykułu. Sukcesy!
