System ogrzewania budynku mieszkalnego: urządzenie

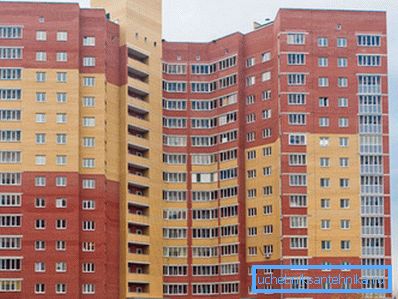

Najprostsza sieć klimatyzacji domu prywatnego składa się z kotła grzewczego, grzejników i rur łączących te elementy w zamknięty pierścień, przez który cyrkuluje chłodziwo. Jednak systemy ogrzewania wieżowców są rozmieszczone w zupełnie inny sposób, co należy wziąć pod uwagę podczas naprawy lub modernizacji jego części znajdującej się w mieszkaniu. W przeciwnym razie nie uniknie się problemów z sąsiadami i urzędami mieszkaniowymi.

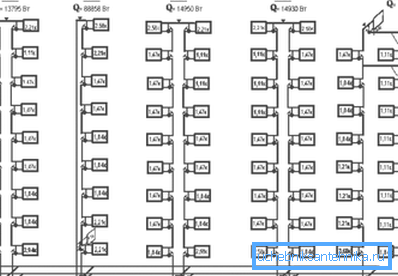

Schemat rozmieszczenia ogrzewania z centralnym przepływem chłodziwa

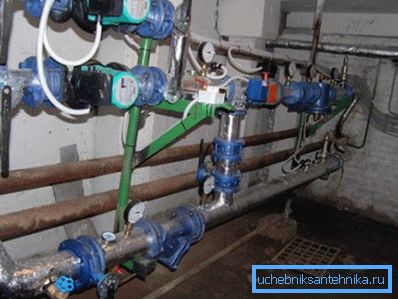

Domowy węzeł dystrybucyjny

Instalacja grzewcza w budynku mieszkalnym rozpoczyna się od zaworu odcinającego, który jest instalowany na rurze łączącej rurociągi w piwnicy z przewodami przepływu i odprowadzania ciepła (instrukcje dołączone do SNiP 41-01-2003).

Zwróć uwagę! Ten moment jest bardzo ważny dla pracowników mieszkalnictwa i usług komunalnych oraz organizacji dostarczającej ciepło. To przez ten zawór ich kompetencje są podzielone: ​​organizacja zapewniająca usługi ogrzewania odpowiada za bezpieczeństwo i funkcjonowanie komunikacji zewnętrznej, dział mieszkaniowy lub kondominium powinien być zaniepokojony zdrowiem wewnętrznym.

Po kranu jest wiele urządzeń potrzebnych do obiegu chłodziwa i ciepłej wody przez mieszkania znajdujące się na wszystkich piętrach domu. Jego lista i opis podano w tabeli.

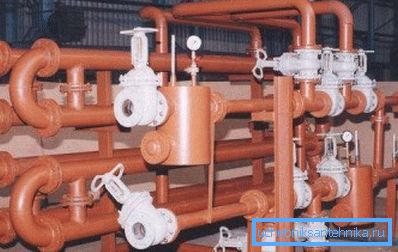

Układ ogrzewania budynku mieszkalnego jest regulowany poprzez zmianę średnicy dyszy podnośnika grzewczego. Zamykając i otwierając odpowiedni zawór, pracownik obudowy i narzędzia przyspiesza lub spowalnia obieg chłodziwa w systemie grzewczym, zmieniając tym samym temperaturę w grzejnikach.

Rurociągi zasilające i zrzutowe

Kolejnym ważnym elementem systemu ogrzewania budynków mieszkalnych są piony, które dostarczają wodę do każdego piętra domu i odprowadzają schłodzony płyn chłodzący przepływający przez baterie zainstalowane w mieszkaniach.

Istnieją dwa główne schematy:

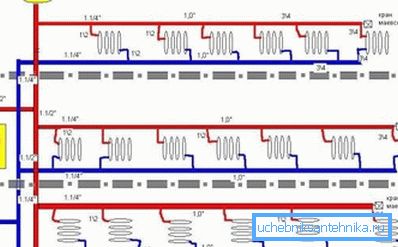

1. Nośnik ciepła jest podawany przez jedną rurę i jest usuwany przez inną. Te główne piony, znajdujące się na różnych końcach domu, na każdym piętrze są połączone za pomocą zworek, przez które przepływa płyn, przechodząc wzdłuż drogi we wszystkich bateriach. W ten sposób organizowany jest system ogrzewania 5-piętrowego wielopiętrowego domu.

Taki schemat został następnie porzucony, ponieważ utrudnia całkowite rozładowanie chłodziwa. Podczas napowietrzania rur lub grzejników w określonym mieszkaniu bardzo trudno jest usunąć całą wodę z poziomych odcinków rurociągów.

1. Woda przepływa przez pionową rurę na strych, a następnie schodzi w dół, wypływając z akumulatora do akumulatora, od podłogi do dołu..

Zwróć uwagę! Oba te schematy dystrybucji wody mają jedną zasadniczą wadę - zworę umieszczoną na strychu lub podłodze technicznej. Jest to konieczne do odprowadzania powietrza przez zawór powietrza, ale prowadzi do znacznej utraty ciepła, co zmniejsza efektywność systemu klimatycznego jako całości.

Biorąc pod uwagę, że poziomy techniczne budynków mieszkalnych (strychów i piwnic) nie są ogrzewane, istnieje niebezpieczeństwo zamarznięcia chłodziwa w razie wypadku instalacji grzewczej.

Aby tego uniknąć, uwzględniono następujące cechy konstrukcyjne pionów grzewczych:

1. Nachylenie poziomych zworek. Jeśli spadek wysokości rurociągów zapewniany przez SNiP jest właściwie obserwowany, podczas opadania chłodziwa cała ciecz z ich rur odchodzi, a tworzenie się lodu zdolnego do zerwania rur i grzejników jest całkowicie wykluczone.
2. Ogrzewanie podłóg technicznych. Chociaż grzejniki grzewcze na strychu i w piwnicy nie są przewidziane, same rury, mimo że pokrywa je wełna szklana lub włókno mineralne, nadal ogrzewają powietrze, więc chłodziwo nie chłodzi się natychmiast po awaryjnym zatrzymaniu ogrzewania.
3. Wielka bezwładność. Górne i dolne nadproża pionów mają rury o dużej średnicy (ponad 50 mm). Ich chłodzenie po ustaniu ciepła nie następuje natychmiast. Z tego powodu woda w nich nie ma czasu na zamrażanie.

Ogólnie rzecz biorąc, obecnie stosowany schemat z górnym rozkładem chłodziwa jest dość skuteczny, chociaż ma pewne cechy działania:

1. Uruchomienie systemu ogrzewania jest tak proste, jak to tylko możliwe. Wystarczy otworzyć zworę blokującą dostęp wody i zaworu powietrza na poddaszu. Po napełnieniu rur wodą, ta ostatnia jest blokowana, aby uniknąć utraty chłodziwa. Na tym wydarzeniu kończy się uruchomienie sieci klimatycznej.
2. Przeciwnie, wyłączenie ogrzewania i awaryjnego rozładowania chłodziwa jest trudne. Najpierw musisz znaleźć żądaną rurę na najwyższym piętrze, zamknąć tam zawory, a następnie otworzyć zawór w dolnej części pionu.
3. Przy dystrybucji pionowej rozkład ciepła jest nierównomierny (chociaż cena usług grzewczych jest taka sama). Faktem jest, że górne apartamenty mają cieplejsze nośniki ciepła, które lepiej ogrzewają mieszkanie. Aby to zrekompensować, w mieszkaniach znajdujących się poniżej trzeba zainstalować grzejniki o dużej liczbie sekcji.

Wymienniki ciepła w mieszkaniach

Jeśli nie wymieniasz urządzeń grzewczych w mieszkaniu miejskim własnymi rękami, to jest ono ogrzewane za pomocą jednego z dwóch urządzeń:

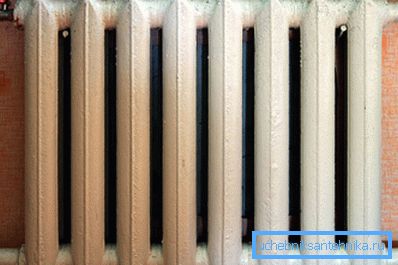

1. Żeliwna bateria. Ma małe przenikanie ciepła, znaczną bezwładność, dużą masę i wcale nie estetyczny wygląd. Z drugiej strony, to urządzenie może być używane z nośnikiem ciepła o dowolnej jakości. Żeliwo praktycznie nie jest podatne na korozję i może trwać ponad 50 lat z okresowym czyszczeniem wewnętrznych osadów.

1. Rura stalowa z płytami wymiennika ciepła. To urządzenie grzewcze zostało zainstalowane w związku z oszczędnościami w konstrukcji domów i nie utrzymuje wody.

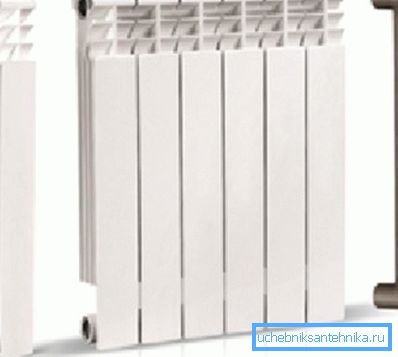

Teraz najlepszą opcją dla instalacji grzewczej z centralnym doprowadzaniem chłodziwa słusznie są grzejniki bimetaliczne.

Te urządzenia składają się z:

• stalowa rama, przez którą przepływa płyn chłodzący;
• aluminiowy wymiennik ciepła, noszony na ramie - zwiększa wymianę ciepła i nadaje bateriom atrakcyjny wygląd.

Trwałe rury stalowe wewnątrz zapobiegają korozji (w przeciwieństwie do grzejników wykonanych całkowicie z aluminium) i zapewniają wytrzymałość chłodnicy, chroniąc przed wstrząsami hydraulicznymi i pneumatycznymi, które nie są niczym niezwykłym w przypadku scentralizowanych systemów grzewczych.

Kolejnym pozytywnym punktem zastosowania urządzenia bimetalowego jest duża moc. Dzięki temu można korzystać z mniejszej liczby sekcji.

Jedynym minusem jest wysoki koszt. Opisane jednostki grzewcze należą do najdroższych spośród wszystkich istniejących urządzeń grzewczych.

Zwróć uwagę! Jeśli na przewodach wlotowych baterii znajdują się zawory regulacyjne - kurki, termostaty, dławiki itd. - należy zamontować obejście (zworka między wlotem a wylotem akumulatora). W przeciwnym razie termostat będzie kontrolować objętość płynu chłodzącego nie tylko w baterii, ale we wszystkich mieszkaniach znajdujących się poniżej, co raczej nie zadowoli sąsiadów.

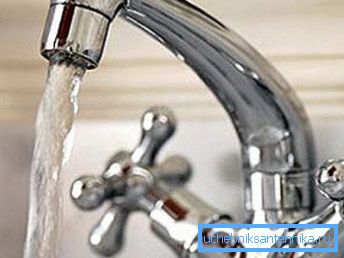

Cechy systemów ciepłej wody

Organizacja zajmująca się ogrzewaniem budynków mieszkalnych, zna i dostarcza ciepłą wodę dla konsumentów.

Podobnie jak system klimatyczny, ta sieć inżynieryjna ma kilka charakterystycznych cech:

1. Ogrzewanie gorącej wody i chłodziwa podczas okresu ogrzewania jest scentralizowane. Najczęściej te same rury są używane do zasilania obu płynów. Aby oddzielić przepływ, stosowane są zawory umieszczone w piwnicy.

1. System ciepłej wody może mieć jedną lub dwie rury. Ten drugi schemat jest bardziej korzystny, ponieważ pozwala uniknąć nadmiernego zużycia wody, która występuje w systemie z pojedynczą rurą, gdy zawór jest otwarty (każdy konsument czeka, aż ochłodzona woda zostanie spuszczona, a gorąca woda zacznie płynąć).
2. Często grzejniki zainstalowane w łazience i używane do suszenia ręczników są podłączone do rurociągu ciepłej wody. Nie jest to bardzo dobry program, ponieważ podgrzewany wieszak na ręczniki pozostaje gorący latem, co sprawia, że ​​czujesz się niekomfortowo w łazience.

Wskazówka! Rozwiązanie tego problemu jest proste. Podczas napraw lub wymiany sprzętu grzewczego w mieszkaniu należy zawory odcinające umieścić na złączach wlotowych i wylotowych. Nie zapomnij wyposażyć obejścia.

1. Ze względu na to, że gorąca woda jest dostarczana przez rury grzewcze, często wyłącza się ją w lecie. Konieczne jest przeprowadzenie prac konserwacyjnych na głównym wyposażeniu sieci grzewczych.

Wniosek

System ogrzewania budynków mieszkalnych ze scentralizowanym przepływem chłodziwa różni się zasadniczo od poszczególnych sieci klimatycznych. Niekwalifikowana interwencja i modernizacja mogą nie tylko pogorszyć jakość ogrzewania sąsiadów, ale także doprowadzić do całkowitego zablokowania rurociągów.

Dlatego przy wykonywaniu jakiejkolwiek pracy należy ściśle przestrzegać przepisanych zasad lub korzystać z usług wykwalifikowanych specjalistów. Możesz dowiedzieć się więcej na temat sieci inżynieryjnych wysokich budynków na podstawie filmów opublikowanych w tym artykule.
