System ogrzewania dwupiętrowego domu - wspólne opcje

Dwupiętrowe domy prywatne stały się normą. W końcu koszt budowy drugiego piętra jest stosunkowo niewielki, a praktyczne korzyści są znaczne. Ale ogrzewanie takich budynków jest nieco bardziej skomplikowane niż w tradycyjnym jednopiętrowym wariancie. Istnieje kilka typowych systemów, to jednorurowy, dwururowy, kolektorowy lub belkowy system ogrzewania dwupiętrowego domu. Każda opcja jest dobra na swój sposób, ale istnieją niuanse, na które należy zwrócić uwagę.

Naturalny i wymuszony obieg

Po pierwsze, płyn przez rury może krążyć w sposób naturalny i być sztucznie wtryskiwany za pomocą układu pomp cyrkulacyjnych. Teoretycznie naturalne urządzenie cyrkulacyjne jest niezwykle proste, ale w praktyce tylko wysokiej klasy profesjonalista będzie mógł zamontować taki system własnymi rękami, ponieważ bardzo ważne jest dokładne podążanie za zboczami i umieszczanie konstrukcji podczas instalacji.

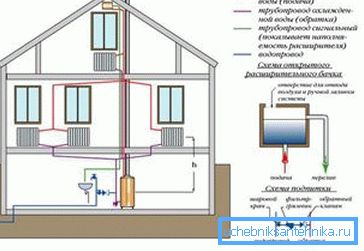

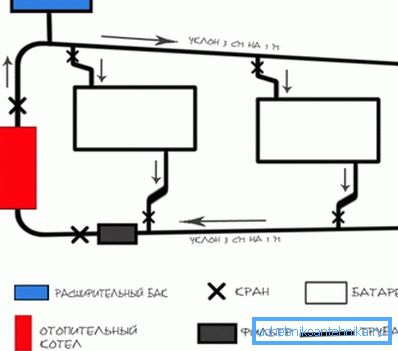

Naturalna cyrkulacja chłodziwa zapewniona jest wyłącznie dzięki elementarnym prawom fizyki. Gdy płyn jest podgrzewany, jego gęstość zmienia się i pojawia się efekt rozwarstwienia. Ciepła woda jest wypychana w górę przez zimno, a po osiągnięciu maksymalnej wysokości, nośnik ciepła naturalnie, ze względu na nachylenie rur, zaczyna płynąć w dół, jednocześnie ogrzewając pomieszczenie.

Zalety są następujące.

• Takie projekty nie boją się przerw w zasilaniu.
• Gdyby instrukcja, podczas instalacji, była ściśle przestrzegana, system będzie działał przez długi czas, niezawodnie i niezawodnie.
• Obsługa jest tutaj niezwykle prosta, a ponadto z powodu braku silników elektrycznych, system pracuje cicho.

Ale wady systemu z naturalnym krążeniem są większe:

• Jak już wspomniano, instalacja takiego systemu wymaga wiedzy i doświadczenia.
• Rozpoczęcie takiego ogrzewania wymaga znacznej ilości energii, a także rozgrzania i osiągnięcie zdolności projektowej zajmie dużo czasu.
• Najgorętsze będą górne grzejniki, a następnie temperatura będzie stopniowo spadać, a regulacja tutaj jest prawie niemożliwa.
• Istnieje wysokie prawdopodobieństwo przewietrzenia instalacji grzewczej, co powoduje korozję i osady kamienia na elementach roboczych.

Ważne: podobna zasada działania została opracowana w przeszłości dla budynków jednokondygnacyjnych. Dlatego w domach dwupiętrowych będzie działać tylko wtedy, gdy całkowita kwadratura nie przekroczy 120m ?.

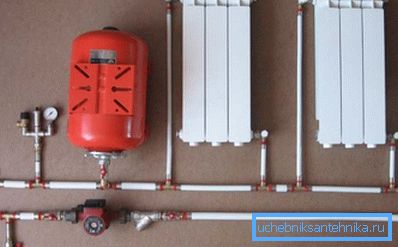

W praktyce układ z wymuszoną iniekcją chłodziwa jest nieporównywalnie bardziej wydajny. Pompy cyrkulacyjne pozwalają na montaż konstrukcji o dowolnej złożoności i ogrzewają pomieszczenie, niezależnie od kwadratury.

Rodzaje projektów

Następnie omówimy trzy główne typy orurowania. Każdy z nich ma swoje pozytywne aspekty. Wybierz to samo, w zależności od wielkości domu i wielkości budżetu.

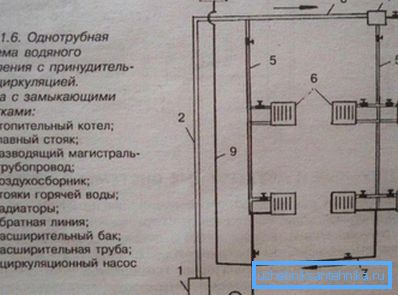

Okablowanie jednoprzewodowe

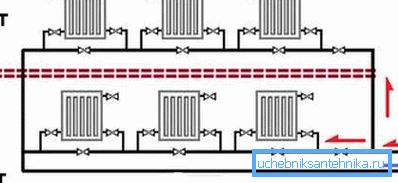

System grzewczy Monotube w Leningradzie w dwupiętrowym domu podzielony jest na 2 kondygnacje, oddzielnie dla pierwszego i drugiego piętra. W związku z tym zawory do każdego odgałęzienia instaluje się osobno, co pozwala w razie potrzeby zablokować dopływ ciepła.

Jest to jeden z najprostszych projektów, który nie wymaga podstawowej wiedzy podczas instalacji. Instalacja może być wykonana zarówno przy instalacji odgałęzienia obejściowego, jak i bez niego, ale w drugim przypadku wydajność systemu jest znacznie zmniejszona.

Wydajność okablowania pojedynczych przewodów zależy w dużej mierze od liczby zaworów i wielkości grzejników. Im dalej od kotła zamontowany jest grzejnik, tym więcej sekcji powinno mieć.

Wśród zalet są następujące:

• Możliwe jest zamontowanie takiego okablowania własnymi rękami bez posiadania nawet głębokiej wiedzy z zakresu inżynierii cieplnej.
• W małych budynkach, do 120 m ?, pokazuje najlepsze wyniki. W przypadku poważniejszych obiektów będzie wymagać instalacji pomp o większej mocy.
• Cena aranżacji jest tutaj najniższa, dlatego często preferują ją właściciele domów średniej wielkości.

Wadą nierównomiernego rozmieszczenia ciepła odgrywa ogromna rola. Należy również zauważyć, że w celu zapewnienia mobilności konieczne będzie zainstalowanie dużej liczby zaworów.

Ważne: podczas instalowania opcji okablowania zaleca się zainstalowanie zaworu odcinającego lub zaworu w celu usunięcia kieszeni powietrznych na każdym grzejniku.

Podwójne okablowanie

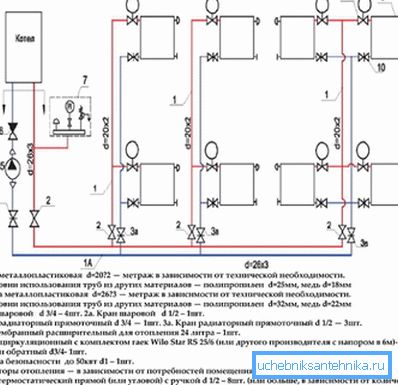

Dwuprzewodowy lub dwuprzewodowy system ogrzewania prywatnego dwupiętrowego domu jest obecnie najbardziej popularny wśród właścicieli domów o średnim i małym placu. Często porównuje się go do układu krążenia.

Ta opcja zapewnia dostarczanie gorącego płynu chłodzącego z kotła bezpośrednio do każdego grzejnika. Odprowadzanie wody odbywa się podobnie, przez oddzielne okablowanie.

W tych projektach temperatura grzania grzejników może być zmieniana indywidualnie w każdym punkcie. Co najważniejsze, temperaturę można regulować mechanicznie, zawór jest instalowany na rurze wlotowej, a dozując przepływ nośnika ciepła można zmienić temperaturę ogrzewania.

System jest niezawodny i niezawodny. Być może jedynym słabym punktem takich struktur jest ich wysoka intensywność materiałowa. W rzeczywistości konieczne jest zamontowanie dwóch identycznych systemów, wprowadzających i odwrotnych.

W rezultacie zużycie rur wzrasta 2-krotnie. Plus, aby ukryć taką liczbę rur jest dość problematyczne.

Okablowanie promieniowania lub kolektora

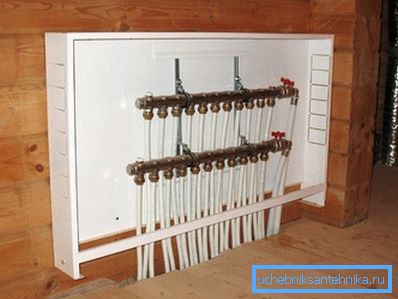

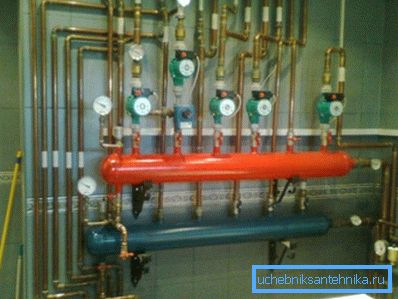

System ogrzewania kolektorów może być stosowany do dowolnych domów, niezależnie od ich powierzchni i liczby pięter. Istota tej metody polega na tym, że chłodziwo jest najpierw podawane do wspólnego kolektora, wykonanego w postaci rury o większej średnicy, a już od belek kolektora rozchodzą się do każdego punktu w domu.

W przypadku gałęzi wstępnych i zwrotnych montowane są 2 osobne kolektory. Można go nazwać, w pewnym stopniu, ulepszoną wersją systemu dwuprzewodowego.

Każde odgałęzienie na linii wejściowej i powrotnej posiada osobisty zawór odcinający. W ten sposób można regulować nie tylko liczbę i intensywność punktów pracy, ale także dokonywać napraw bez wyłączania całego systemu.

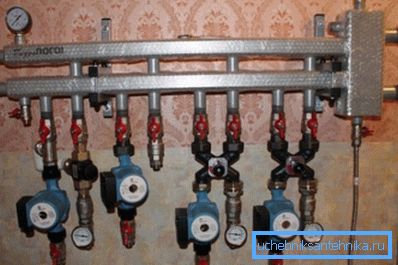

Ważne: chociaż układ radialny wymaga znacznej ilości materiałów i kształtek, to dzięki takiemu podejściu możliwe jest zainstalowanie dodatkowych pomp obiegowych, co jest ważne, na przykład, dla podgrzewanej podłogi.

Film zawiera dodatkowe informacje na temat ogrzewania.

Wniosek

Każdy opisany powyżej układ ogrzewania prywatnego dwupiętrowego domu był wielokrotnie testowany i potwierdzał jego niezawodność. Z punktu widzenia praktyczności i prostoty można wyróżnić tylko schemat promieniowy, ale może on działać tylko przy wymuszonym wtrysku wody.
