System ogrzewania kolektorów - idealny wybór do prywatnego

Nawet na etapie planowania instalacji grzewczej konieczne jest dokonanie wyboru pomiędzy kilkoma zupełnie różnymi metodami dostarczania chłodziwa do grzejników. Jeśli budżet nie jest słabym punktem, system kolektorowy byłby idealnym rozwiązaniem, a pod względem takich parametrów, jak łatwość użytkowania i trwałość, jest lepszy od analogów.

Porównanie kolektora i innych rodzajów okablowania

Możesz wybrać jeden z 3 popularnych sposobów dystrybucji rur:

• ogrzewanie pojedynczych rur - idealne do ogrzewania małego prywatnego domu. W takim przypadku wszystkie grzejniki są połączone szeregowo, co oznacza, że ​​ostatnia bateria w łańcuchu działa mniej wydajnie niż pierwsza. Ale koszt takiego programu jest minimalny;

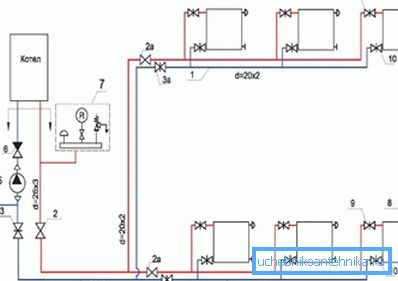

• z ogrzewaniem 2-przewodowym schemat połączeń może być przedstawiony jako 2 równoległe obwody, jeden dostarcza gorący płyn chłodzący do urządzeń grzewczych, drugi pobiera schłodzony płyn chłodzący do kotła. Ta metoda ogrzewania może być uważana za najbardziej powszechną;

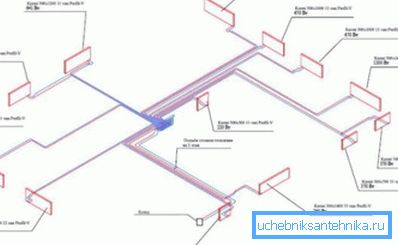

• okablowanie kolektora różni się od wymienionych analogów tym, że każdy grzejnik jest indywidualnie dostarczany z chłodziwem. Oznacza to, że kolektor jest zainstalowany w pomieszczeniu (na jego urządzeniu - w dalszej części artykułu), az niego do każdej baterii znajduje się rura doprowadzająca i odprowadzająca. Wpływa to na koszt i złożoność instalacji, ale cała praca może zostać wykonana własnymi rękami.

Oczywiście nie jest to najlepszy wpływ na koszt prac instalacyjnych i materiałów. Całkowita długość rur w tym przypadku będzie maksymalna, a kolektor będzie również kosztować pieniądze (zwłaszcza jeśli wybrany model nie jest ostatnim producentem z termostatami).

Mocne i słabe strony ogrzewania kolektorów

W naturze nie ma idealnych rozwiązań, zastosowanie kolektora grzewczego nie jest wyjątkiem.

Zalety systemu ogrzewania kolektora to:

• elastyczność systemu grzewczego - bezpośrednio na muszli można zainstalować termostaty, za pomocą których regulowana będzie temperatura w jednym grzejniku;

Zwróć uwagę! Jeśli to konieczne, możesz po prostu wyłączyć baterię. Reszta systemu grzewczego będzie działać normalnie.

• ponieważ każdy grzejnik jest zaopatrywany w płyn chłodzący osobno, możliwe jest zastosowanie rury o małym przekroju;

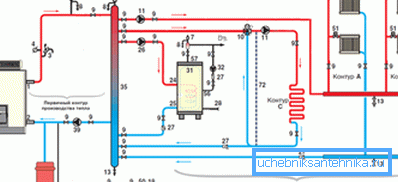

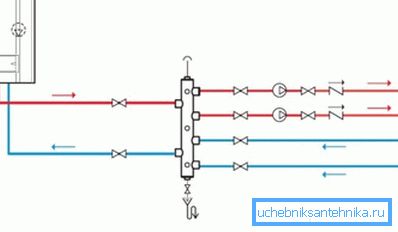

• W razie potrzeby można łatwo zastosować kombinowany system ogrzewania. To znaczy, podziel go na 2 obwody o różnych temperaturach roboczych lub użyj innego rodzaju chłodziwa w każdym z obwodów. Do takiego rozwiązania potrzebujesz igły hydraulicznej.

Istnieje układ kolektora i słabe punkty:

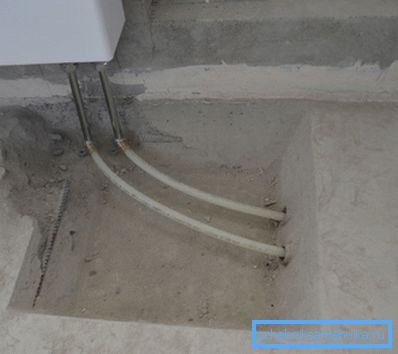

• wspomniano już o podwyższonej cenie, w dodatku, jeśli to konieczne, naprawa może być trudna - ponieważ rury grzewcze są ukryte bezpośrednio pod podłogą (często są one po prostu wypełnione złączem);
• rury o takim układzie nie mogą być układane wzdłuż ścian. A dokładniej, z technicznego punktu widzenia, można to zrobić, ale wtedy prawie połowa ściany zostanie zamknięta rurami - wątpliwym dodatkiem do wnętrza;

• kolektorowe rozprowadzanie ciepła za pomocą rur o małej średnicy będzie wymagać mocniejszej pompy cyrkulacyjnej, ponieważ zwiększy się opór hydrauliczny;
• Nie można nazwać takiego systemu grzewczego w pełni autonomicznym - w każdym razie potrzebna będzie energia elektryczna - do obsługi pompy. Naturalne ciśnienie nie wystarcza do cyrkulacji chłodziwa.

Urządzenie i zasada działania układu ogrzewania kolektora

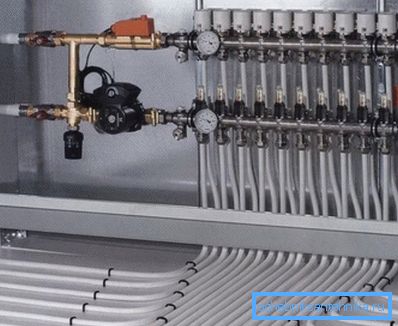

Zgodnie z tym schematem możliwe jest organizowanie nie tylko ogrzewania za pomocą kaloryferów, ale także, na przykład, organizowanie "ciepłej podłogi" w pomieszczeniu - czyli bez baterii w ogóle. Ale ogólnie system grzewczy pozostaje niezmieniony i działa na tej samej zasadzie.

Rodzaje kolektorów

Kolektory mogą być używane do:

• organizacja tradycyjnego ogrzewania (z wykorzystaniem grzejników). Możliwe jest łączenie grzejników w grupach po 2-3 sztuki, aby zaoszczędzić rury i ułatwić instalację;
• ogrzewanie na zasadzie "ciepłej" podłogi;
• oddzielić jeden obwód do 2 lub więcej. W tym przypadku kocioł służy jako źródło energii dla obu obwodów, ale temperatura czynnika chłodzącego w nich może się znacznie różnić (mogą one nawet używać różnych rodzajów chłodziwa).

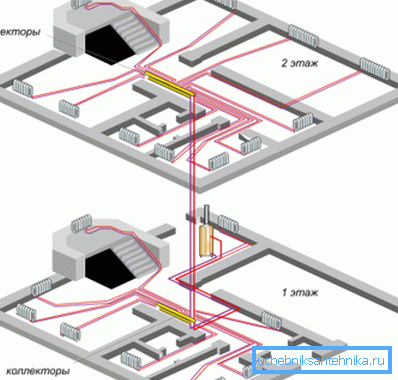

Schemat kolektora ogrzewania za pomocą "ciepłej podłogi" charakteryzuje się zwiększoną rezystancją, dlatego do systemu grzewczego może być potrzebna dodatkowa pompa cyrkulacyjna. Szafka rozdzielacza najlepiej jest umieścić w środku domu, w takim układzie długość rur do ogrzewania różnych pomieszczeń będzie mniej więcej taka sama.

Innym istotnym elementem w takim schemacie będzie jednostka mieszająca, w której spadnie temperatura chłodziwa. Przy wylocie z kotła woda nagrzewa się do około +90 ° C, aw systemach ogrzewania podłogowego temperatura nośnika ciepła powinna wynosić około + 40 ° C.

Elementy systemu ogrzewania kolektora

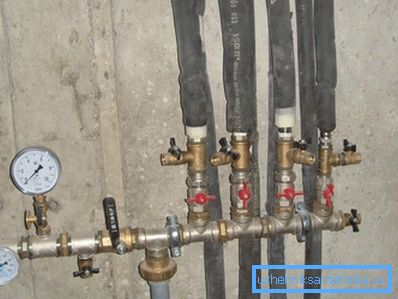

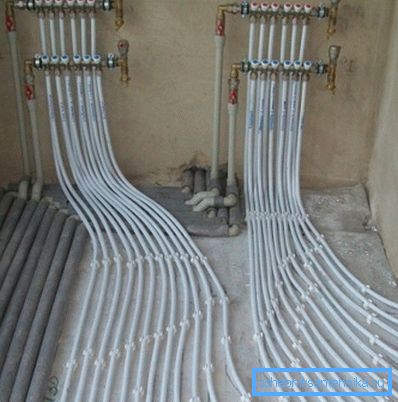

Z reguły wszystkie elementy są ukryte w oddzielnej małej szafce i znajdują się w niepozornym miejscu w pobliżu ściany. Rury biegną pod podłogą, dzięki czemu wnętrze pomieszczenia nie jest zakłócane.

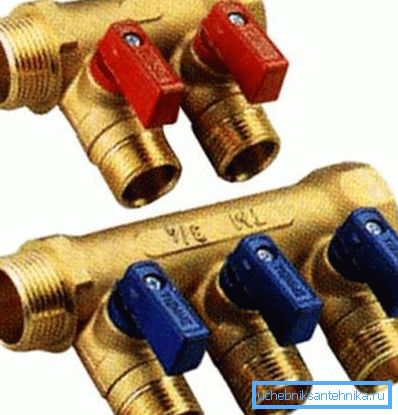

Głównym elementem jest grzebień (potrzebny w ilości 2 sztuk). Zewnętrznie grzebień (lub grzebień) wygląda jak prosty odcinek rury, do którego przyspawanych jest kilka zaczepów (w modelach zakupowych zwykle liczba kranów wynosi od 2 do 12).

Zwróć uwagę! W razie potrzeby zakupione grzebienie można ze sobą łączyć. Możesz więc utworzyć grzebień dla dowolnej liczby wyjść / wejść.

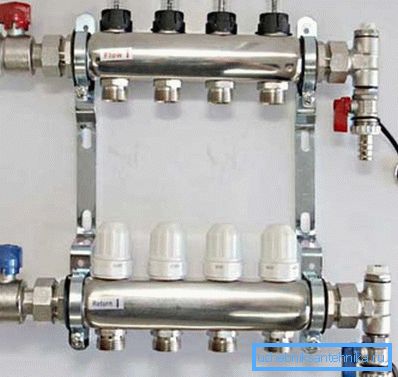

Systemy grzewcze kolektorów z reguły są wyposażone w mierniki przepływu i termostaty - w porównaniu z kosztami całkowitymi, koszt tych urządzeń nie jest tak duży. Zakupione przegrzebki są fabrycznie wyposażone w urządzenia do termoregulacji i pomiaru przepływu wody, dlatego wystarczy wybrać odpowiedni model.

Przepływomierze są zainstalowane na grzebieniu, ponieważ grzebień musi być wyposażony w zawory powietrzne do odpowietrzania - jest to przydatne do usuwania powietrza z systemu grzewczego. Na grzebieniu, który przyjmuje chłodzony płyn chłodzący, instalowane są termostaty

Cechy pracy i lokalizacja poszczególnych elementów

Nośnik ciepła nagrzany przez kocioł wchodzi do głównego grzebienia przewodu zasilającego i wchodzi do grzejników przez poszczególne rury. Aby zapewnić takie samo ogrzewanie wszystkich grzejników, zaleca się stosowanie rur o tej samej długości i średnicy. Następnie ochłodzony płyn chłodzący przepływa przez rurę wylotową do drugiego grzebienia rozgałęźnego i wraca z powrotem do kotła.

Zainstalowany termostat reguluje temperaturę wody i, jeśli to konieczne, zwiększa / zmniejsza natężenie chłodziwa przez grzejnik, dzięki czemu regulowana jest temperatura w pomieszczeniu.

Ogrzewanie kolektora będzie działało stabilnie tylko pod pewnymi warunkami:

• Konieczne jest zainstalowanie zbiornika wyrównawczego, co zrekompensuje wzrost objętości chłodziwa podczas ogrzewania.

Zwróć uwagę! Minimalna objętość zbiornika wyrównawczego musi być równa 10% objętości chłodziwa w systemie grzewczym.

• pompa obiegowa znajduje się na powrocie;
• Optymalnym miejscem dla zbiornika wyrównawczego jest odcinek rury przed pompą cyrkulacyjną.

Instalacja kolektora grzewczego

Konwencjonalnie cały proces instalacji można podzielić na 3 etapy: układanie i mocowanie rur na podłodze pomieszczenia, instalowanie skrzynki kolektora i łączenie rur z grzebieniami.

Instrukcje dotyczące wykonywania pracy wyglądają tak:

• podstawa jest przygotowywana najpierw - beton jest czyszczony i wyrównany;
• następnie rozprowadza się warstwę hydroizolacji, a na obwodzie pomieszczenia przyklejana jest taśma, która wygładzi rozciągnięcie wylewki betonowej;

Zwróć uwagę! Jeśli podłoga w pokoju jest drewniana, wówczas rury można po prostu umieścić pod deskami, co znacznie ułatwi pracę.

• następnie następuje warstwa hydroizolacji;
• nad nim układana jest zwykła metalowa gaza, a rury są do niej przymocowane za pomocą drutu lub specjalnych klipsów. Przy mocowaniu rur do siatki drucianej należy zostawić niewielką szczelinę;

• następnie następuje wypełnienie podłogi. Dzięki tej metodzie układania rur, podczas transportu chłodziwa do chłodnicy, będą one częściowo pracować nad ogrzewaniem podłogowym w pomieszczeniu.

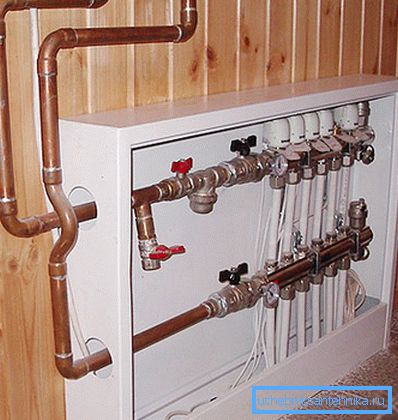

Jeśli chodzi o szafę kolektorów, to w przypadku domu prywatnego można wybrać modele naścienne lub stojące, a także opcje wbudowane w ścianę. Zasadniczo nie wpływa to w żaden sposób na sprawność grzewczą, więc trzeba wybierać raczej ze względu na wygodę dostępu do grzebieni kolektora.

Zgodnie z modelem szafek wbudowanych w ścianę, pożądane jest zapewnienie niszy na etapie projektowania domu. Niezależnie od typu, szafka musi być również przymocowana do ścian za pomocą kotew lub wkrętów samogwintujących (w drewnianym domu), w tym celu w projekcie szafki znajdują się specjalne oczy.

Grzebień rozgałęźny

Wybór odpowiedniego grzebienia do ogrzewania kolektora jest prosty. Urządzenie jest proste, dlatego musisz przede wszystkim zwrócić uwagę na materiał obudowy.

Zakupione urządzenia mogą być:

• ze stalową skrzynką i gałęziami;
• z żeliwną obudową;
• w plastikowym pudełku.

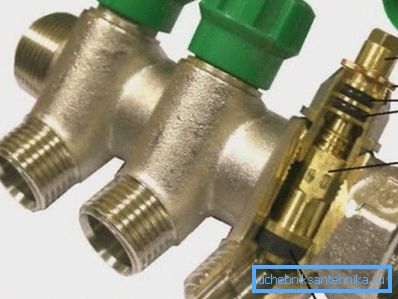

Pierwszeństwo powinny mieć formowane matryce, nawet w przypadku znacznego spadku ciśnienia, obudowa nie przepuszcza przepływu. Jeśli chodzi o podłączenie rur zasilających i powrotnych, nawet w najprostszych modelach, wyloty są gwintowane, co znacznie upraszcza instalację.

Ogrzewanie kolektorów można zorganizować bez zakupionych grzebieni, możliwe są 2 opcje:

• z wykorzystaniem spawania - z punktu widzenia ekonomii jest bardzo kontrowersyjna opcja. Po pierwsze, nie wszyscy wiedzą, jak pracować z urządzeniem spawalniczym, a po drugie, jakość szwie nie może być zagwarantowana. W przypadku niekompletnego wycieku gwarantowane. Ponadto konieczne jest wykupienie brakującego zbrojenia, w wyniku czego oszczędności będą niewielkie;

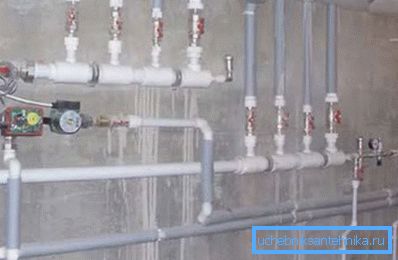

• Cóż, najbardziej budżetowa opcja pochodzi z rurociągu PP. W tym przypadku grzebień przypomina serię trójników połączonych szeregowo z wtyczką na końcu. Z narzędzi wystarczy tylko urządzenie do lutowania rurociągu PP. Taki kolektor będzie miał wszystkie słabe strony rurociągu polipropylenowego, w szczególności spadek wytrzymałości chłodziwa o wysokiej temperaturze.

Podsumowując

Ogrzewanie kolektora można nazwać idealnym pod względem wydajności. Niezależne dostarczanie chłodziwa do każdego grzejnika pozwala osiągnąć idealny mikroklimat w każdym pomieszczeniu w domu. Duże, w porównaniu do tradycyjnych systemów ogrzewania, koszty hamują wzrost popularności tego typu ogrzewania mieszkań, ale jeśli budżet na to pozwala, ogrzewanie za pomocą systemu kolektorów jest idealne.

Film koncentruje się na projekcie grzebienia.
