System ogrzewania monotube: dowiadujemy się o wydajności w

Jednorurowy system ogrzewania prywatnego domu jest bardziej ekonomiczny i prosty w stosunku do systemu dwururowego z tak zwanym "dostawą" i "powrotem". Znając zasady instalacji takiego systemu grzewczego, można go rozmieścić w najlepszy sposób, zapewniając bardzo wydajną pracę i maksymalną oszczędność energii. Opowiemy o wszystkich niuansach, które napotkasz podczas używania tego typu ogrzewania.

Elementy systemu grzewczego w domu

Na początek przeanalizujemy, na czym składają się jednorurowe i dwururowe systemy grzewcze, co pomoże w postrzeganiu całego układu:

• Rurociąg tulejowy, na którym porusza się nośnik ciepła.
• Urządzenia grzewcze (grzejniki) podłączone w niezbędnych miejscach do autostrady.
• Źródło chłodziwa (ciepła woda) w postaci kotła.
• Zbiornik wyrównawczy.
• Elementy obiegu chłodziwa w układzie.

Uwaga! Większość chłodziw różni się objętością zbiorników i dodatkowymi funkcjami, a także materiałami stosowanymi podczas układania.

Funkcje specjalne

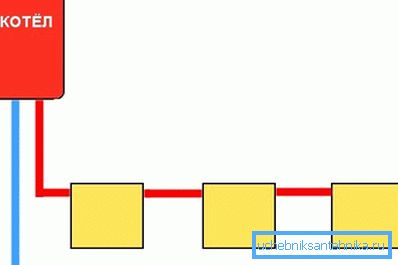

System grzewczy Monotube Leningradka jest zamkniętą pętlą pojedynczego rurociągu, przez który ciepło jest dostarczane do grzejników i po ich umyciu wraca do kotła.

Metoda ogrzewania mieszkania ma zatem szereg zalet, które czynią go lepszym w prywatnym budynku:

• Opłacalność w eksploatacji (w porównaniu z wersjami dwururowymi).
• Niska cena, ze względu na mniejsze zużycie materiałów.
• Łatwa instalacja i naprawa awaryjna. Większość właścicieli domów wiejskich może samodzielnie zorganizować tę opcję ogrzewania.
• Możliwe jest układanie głównego rurociągu bezpośrednio nad podłogą lub całkowite ukrycie się pod nim.
• System jednorurowy jest równie skuteczny zarówno w budynkach jednopiętrowych, jak i dwupoziomowych.

Zwróć uwagę! Optymalny tryb pracy tego urządzenia grzewczego we wszystkich obszarach domu uzyskuje się dzięki odpowiednio dobranej sekwencji połączeń grzejników.

Układ krążenia

Obieg chłodziwa w systemie grzewczym może być:

• Naturalne, występujące z powodu różnicy w gęstości wody. Chłodzona woda z odwrotnej części obwodu, która ma wyższą gęstość, wypiera mniej gęsty (gorący) na szczyt pionu i dalej dociska główny rurociąg do grzejników.

Dla twojej informacji! Przy tej metodzie cyrkulacji rury należy układać z nachyleniem nie mniejszym niż 3-5 stopni, co nie zawsze jest możliwe w dużych domach o dużej długości rur. Rzeczywiście, przy takim nachyleniu rurociągu różnica wysokości na metr długości będzie wynosić od 50 do 70 mm.

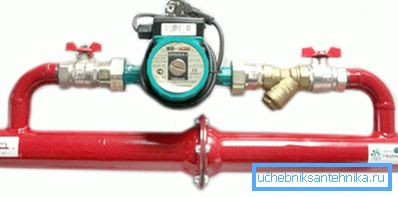

• Wymuszone. W tym sposobie chłodziwo krąży za pomocą pompy podłączonej do systemu grzewczego w obwodzie powrotnym bezpośrednio przed wejściem wody do kotła. Główny rurociąg w układzie z wymuszoną cyrkulacją chłodziwa można ułożyć z różnicą wysokości 50 mm na metr długości trasy.

Uwaga! Ponieważ układ z pompą cyrkulacyjną podłączoną do sieci energetycznej staje się automatycznie niestabilny, należy podjąć środki, aby uniknąć stagnacji płynu chłodzącego w momencie awarii. Do tego dochodzi tak zwany kolektor dopalania, zdolny do popychania gorącej wody na wysokość około 1,5 metra.

Zbiornik wyrównawczy

W szczycie kolektora przyspieszającego rurociąg zostaje wyładowany do zbiornika wyrównawczego. Jego celem jest regulacja ciśnienia w systemie grzewczym, aby uniknąć zwiększenia do stanu awaryjnego.

Obecnie częściej stosuje się zamknięte konstrukcje zbiorników wyrównawczych, wyłączając kontakt chłodziwa z powietrzem.

Strukturalnie, zbiornik wyrównawczy jest pojemnikiem podzielonym na dwie części za pomocą elastycznej membrany:

• Jeden jest wypełniony powietrzem pod ciśnieniem.
• Drugi jest wyposażony w chłodziwo wejście-wyjście.

Zamknięty zbiornik wyrównawczy można zainstalować w dowolnym dogodnym miejscu obiegu grzewczego, co jest zaletą w stosunku do otwartych zbiorników zamontowanych wyłącznie w najwyższym punkcie systemu.

Dla twojej informacji! Swobodny kontakt chłodziwa z powietrzem w otwartym zbiorniku wyrównawczym sprzyja aktywnemu nasyceniu tlenem. Zagraża to wczesnemu uszkodzeniu stalowych rur i urządzeń grzewczych z powodu przyspieszenia procesów korozyjnych. W takim przypadku zaleca się instalację monoturowego systemu grzewczego z rurami polipropylenowymi - materiał jest odporny na odkształcenia.

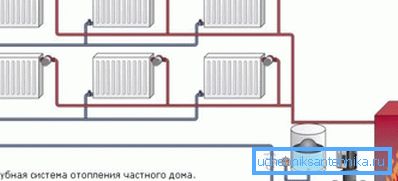

Schemat instalacji elementów instalacji grzewczej

Jeden system ogrzewania rurowego jest montowany w następującej kolejności:

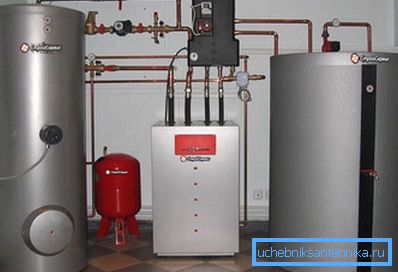

• Źródłem nośnika ciepła jest kocioł zdolny do pracy ze względu na:

• Strip.
• Paliwo stałe.
• Elektryczność.
• Kombinacje dwóch lub więcej możliwych opcji paliwa.

Uwaga! Ta ostatnia opcja jest dogodna w przypadkach, gdy w pewnym momencie jedno ze źródeł paliwa jest niedostępne lub staje się drogie.

• Przyspieszanie kolektora przy wejściu do zbiornika wyrównawczego. (Zobacz także artykuł Obcinak do rur stalowych: cechy.)
• Główny rurociąg, omijając kolejno wszystkie lokale mieszkalne. Biorąc pod uwagę, że chłodziwo schładza się, gdy odchodzi od kotła, przede wszystkim pomieszczenia, które potrzebują lepszego ogrzewania, powinny być pierwszymi na drodze do niego:

• Dziecko.
• Sypialnie.
• Łazienki.

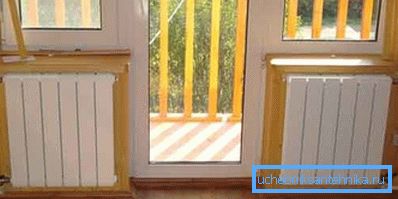

Zwróć uwagę! Możesz zainstalować grzejniki w swoim domu w dogodnych miejscach. Jedyną rzeczą, która jest wymagana w instrukcjach instalacji urządzeń grzewczych, jest obowiązkowa instalacja pod oknami. Nasze zalecenia dotyczą również umieszczenia grzejników w pobliżu drzwi wejściowych (na następnym zdjęciu).

Podłączanie grzejników

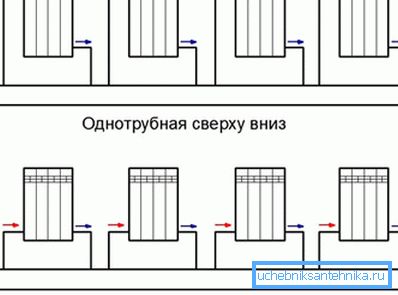

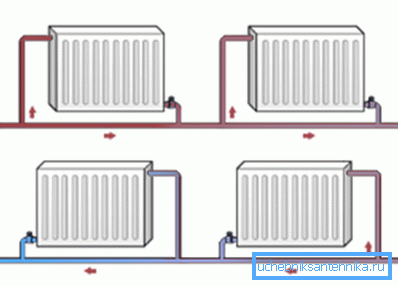

Istnieją dwa sposoby podłączenia grzejników do systemu:

• Pierwszy - nieuregulowany prosty. Grzejniki w tym przypadku są połączone z autostradą w dwóch punktach:

• Przy wejściu.
• Przy wyjściu.

Ten prosty i niedrogi schemat połączeń bez dodatkowych połączeń i elementów nie pozwala na wykonanie:

• Regulacja ogrzewania.
• Wyłączanie chłodnicy w celu naprawy lub wymiany, gdy system jest pełny.

• Drugą opcją jest Leningradka. Zgodnie z tym schematem każdy grzejnik w punkcie wejścia i wyjścia na autostradę jest wyposażony w urządzenie blokujące, za pomocą którego można:

• Reguluj moc ogrzewania w oddzielnym obszarze.
• Całkowicie odciąć dopływ chłodziwa w celu wykonania naprawy.

Dodatkowo, omijając grzejniki, montowane jest obejście z urządzeniem blokującym, jeśli jest zablokowane, przepływ chłodziwa jest przekierowywany bezpośrednio przez określony grzejnik.

Nie zapominaj, że tylko Ty wybierasz jedną z powyższych metod w oparciu o cechy każdego z nich. Jest jeszcze jedna opcja - wynająć grupę roboczą, która określi najlepszy system ogrzewania według rodzaju budynku, po czym możesz zacząć własnymi rękami. (Zobacz także artykuł Ścieki w domku: funkcje.)

Wniosek

Teraz wiesz więcej o charakterystyce jednorurowego systemu grzewczego, jakie są opcje jego realizacji w wiejskim domu. Jak rozumiesz, rozwiązania tego problemu należy podejść rozsądnie, po rozważeniu wszystkich za i przeciw, powinieneś zrozumieć, co jest najlepsze dla ciebie i twojego budynku. Pamiętaj, aby porównać z systemem dwururowym, który jest również popularny w domach prywatnych.

W prezentowanym wideo w tym artykule znajdziesz dodatkowe informacje na ten temat.
