System ogrzewania prywatnego domu: jak wybrać najlepszą

Możesz ogrzać budynek na różne sposoby i używając różnych źródeł energii, ale system grzewczy w prywatnym domu, który jest przemyślany w najdrobniejszych szczegółach, zawsze będzie najlepszym rozwiązaniem.

Jeśli mówimy o systemie, to z reguły istnieją trzy główne jego rodzaje, to jest:

1. obwód grzejnika;
2. ciepła podłoga;
3. film na podczerwień.

Chociaż czwarta metoda jest możliwa, jest to połączenie dwóch lub nawet trzech typów. Powiemy Ci główne niuanse takich urządzeń, rozważmy kotły grzewcze i pokaż klip wideo na ten temat.

Kotły

Gaz

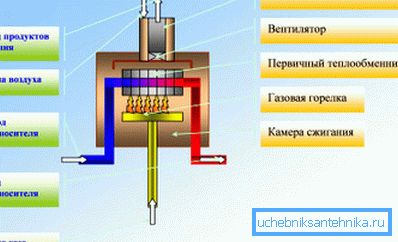

• Najczęściej systemy grzewcze dla prywatnego domu działają za pomocą tradycyjnych (konwekcyjnych) kotłów gazowych, przy pomocy których zwykle zasilają obwód grzejnika lub kombinowany wariant - grzejniki i podgrzewaną podłogę. Kotły działają zgodnie ze schematem widocznym na górnym obrazie - gaz jest dostarczany rurociągiem do palnika znajdującego się w komorze paliwowej, który z kolei ogrzewa wymiennik ciepła, z którego chłodziwo rozprzestrzenia się wokół całego obwodu. Gorące powietrze wraz z produktami spalania jest odprowadzane na ulicę przez komin.
• Optymalna temperatura dla takiego urządzenia, instrukcja zaleca utrzymanie w zakresie 60-80 ° C - dzięki czemu można zaoszczędzić największą żywotność wymiennika ciepła. Chodzi o to, że istnieje punkt powstawania kondensatu - 55-57 ° C, ale kondensat tutaj okazuje się być kwaśny, z produktów spalania gazu, dlatego ściany wymiennika ciepła zaczynają się zapadać. Jest to najbardziej rozpowszechniony system zaopatrzenia w wodę i ogrzewania w prywatnym domu.

• W przypadkach, gdy dom ma system ogrzewania podłogowego, najlepiej jest wykorzystywać kotły kondensacyjne, zwane również niskotemperaturowymi, do ogrzewania.. Optymalny tryb działania takich urządzeń mieści się w przedziale 30-50? lub 30-60?, chociaż format roboczy osiąga 100-110 ?, to znaczy, że mogą być stosowane nie tylko dla niskich, ale także dla wysokich temperatur. Warto zauważyć, że efektywność różnych modeli sięga 109-111% i chociaż ich cena jest wyższa niż tych konwekcyjnych, takie jednostki spłacają się wraz z odsetkami w czasie.
• Zasada działania tutaj zasadniczo różni się od tradycyjnych kotłów, chociaż palnik gazowy nadal ogrzewa wymiennik ciepła, ale wtórne ciepło nie jest odprowadzane na zewnątrz, ale jest również wykorzystywane do ogrzewania.! Tutaj kwasowy kondensat jest odprowadzany specjalnym rurociągiem przez filtry, które spadają w procesie formowania. Właśnie ten moment zachowania wtórnego ciepła pozwala osiągnąć tak wysoki, równy, na pierwszy rzut oka, niemożliwy współczynnik.

Paliwo płynne

• W przypadkach, gdy nie ma gazociągu we wsi, systemy grzewcze dla domów prywatnych mogą działać z kotłów na paliwo ciekłe, gdzie solarium jest najczęściej używane jako źródło energii.. Korpus takiej jednostki jest zwykle wykonany z żeliwa i jest to opcja podłogowa, chociaż istnieją stalowe, które można zamontować na ścianie, ale pomimo mocnej warstwy termoizolacyjnej zamontowane modele nie cieszą się powodzeniem.
• W silnikach wysokoprężnych, a także w jednostkach gazowych, płomień z palnika ogrzewa również wymiennik ciepła, który jest wykonany ze stali żaroodpornej, ale częściej z żeliwa - dzięki grubym ściankom żywotność urządzenia znacznie wzrasta. Palniki z nagrzewnicą spalinową mogą być jednostopniowe, dwustopniowe i modulowane - to główna różnica między kotłami. Jeśli na jednostopniowym sprzęcie możliwy jest tylko jeden tryb spalania, a na dwustopniowym możliwe są dwa tryby, modulowane urządzenie pozwala na ustawienie mocy grzewczej według własnego uznania.

Paliwo stałe

• Również systemy ogrzewania domów prywatnych mogą być zasilane tradycyjnymi kotłami na paliwo stałe, których zasada działania jest bardzo podobna do zwykłego pieca do gotowania, a drewno, węgiel i drewno opałowe (brykiety, peletki itp.) Są wykorzystywane jako nośniki energii.. Wymienniki ciepła dla takich urządzeń wykonane są ze stali żaroodpornej lub żeliwa, chociaż druga opcja jest najkorzystniejsza - dzięki grubym ściankom zwiększa się żywotność. Wydajność kotła znacznie wzrasta dzięki różnym zaworom regulującym dopływ powietrza do pieca i kanałów oporowych.

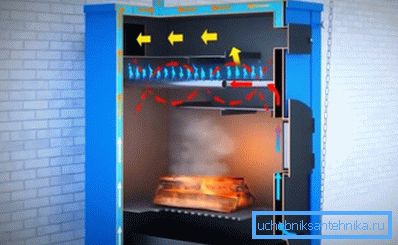

• I tutaj jest inny rodzaj urządzenia działającego na paliwo stałe - to kotły generujące gaz lub pirolityczne, w których paliwo pali się prawie bez pozostałości, ale są dwie komory - główne spalanie i dopalacz. Zasada ich działania jest następująca: węgiel lub drewno opałowe rozpalają się w głównej palenisku, po czym tlen jest tam częściowo zatkany, co przyczynia się do procesu pirolizy (rozkładu termicznego) - towarzyszy temu obfity dym. Dym wchodzi do komory dopalacza, gdzie dostarczane jest również gorące powietrze z pierwszej komory, a te niespalone produkty rozkładu termicznego płoną do końca.
• Kotły generujące gaz są bardzo wygodne do użytku domowego - ich instalacja umożliwia zakładkę po 4, 6, 8 lub 12 godzinach, aw niektórych modelach proces ten jest dozwolony po dwóch, a nawet trzech dniach! Zakres układania paliwa zależy nie tylko od projektu kotła, ale także od samego paliwa, na przykład modele pracujące na węglu mają najrzadszy zasięg (do trzech dni). Wydajność takich urządzeń osiąga 85%, a oddawanie dymu jest minimalne - możesz bezpiecznie powiesić ubrania na ulicy bez obawy o czystość.

Elektryczność

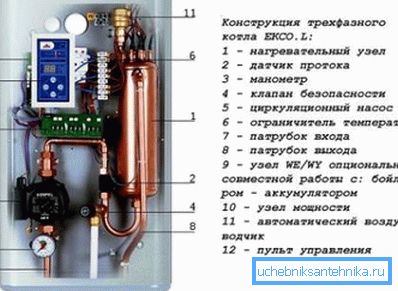

• Główną zaletą każdego kotła elektrycznego w porównaniu z alternatywnymi typami wyżej wymienionych jednostek jest brak komina, który musi być wyprowadzony na zewnątrz - po prostu nie jest tu potrzebny, ponieważ nie ma produktów termicznego rozkładu. Takie urządzenia mogą działać (w zależności od mocy) z sieci AC 220 / 380V 50Hz, chociaż grzejniki jednofazowe są zwykle używane do celów domowych.
• Optymalny tryb pracy oferowany przez producenta mieści się głównie w przedziale 60-80 ° C, chociaż dopuszczalne jest maksimum 85 ° C, aw temperaturze 90 ° C włączane jest automatyczne odłączanie grzejników elektrycznych. Najwyższa efektywność takich grzejników wynosi 93% (wyższa tylko dla kotłów kondensacyjnych), a od 220V można wybrać modele o mocy do 9 kW - wystarczy do podgrzania 90m² przestrzeń życiowa.

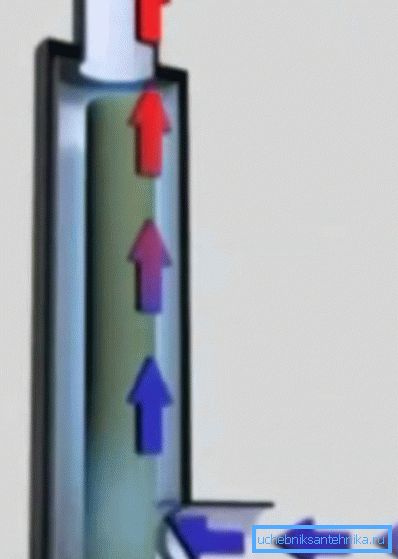

• Wszyscy wiedzą, że częstotliwość prądu w naszych sieciach wynosi 50 Hz, a działanie kotła elektrodowego zależy bezpośrednio od tego. Chłodziwo przechodzi przez jego ciało, a same elektrody są zanurzone w cieczy. I w tym przypadku, gdy zostanie zastosowana moc, nastąpi proces jonizacji. Biorąc pod uwagę, że elektrody zmieniają biegunowość 50 razy na sekundę, jony zmieniają również kierunek ruchu z tą samą częstotliwością, co powoduje nagrzewanie się cieczy.
• Kotły te mogą pracować na prądach zmiennoprądowych 220 / 380V 50Hz na wodzie destylowanej lub niskiej temperaturze, która nie zamarza w temperaturze -40 ° C, a także na cieczach o temperaturze wrzenia nie niższej niż 100 ° C i są certyfikowane przez producenta.

Uwaga Istnieją również kotły uniwersalne, które łączą dwa lub trzy rodzaje paliwa, na przykład: prąd i gaz, gaz i olej napędowy, energię słoneczną, gaz i elektryczność. Ale takie jednostki nie są szczególnie popularne, ponieważ nie zapewniają całkowitego zwrotu w żadnym z trybów.

Systemy grzewcze

Przepustowość

Aby prawidłowo zainstalować system ogrzewania prywatnego domu własnymi rękami, musisz dokładnie obliczyć pojemność rur, w stosunku do ich średnicy, w celu zapewnienia wystarczającego ogrzewania pomieszczenia. Do takich obliczeń można użyć wzoru D = v354 * (0,86 * Q /? T) / V, gdzie D jest średnicą, Q jest obciążeniem w kW na obszar testowy ,? T jest różnicą temperatur na rurze zasilającej i powrotnej, V jest prędkością płyny w m / s.

Możesz także skorzystać z poniższej tabeli.

Proporcjonalna zależność pomiędzy przepustowością a średnicą rury

Uwaga Moc kotła dla twojego systemu można ustalić, jeśli znasz wielkość swojego domu. Przy sufitach o wysokości do 260 cm bierze się pod uwagę kwadraturę, aw wyższych pomieszczeniach już potrzebna jest kubatura domu. Takie wskaźniki znajdują się zwykle w załączonej dokumentacji kotła.

Obwody grzewcze

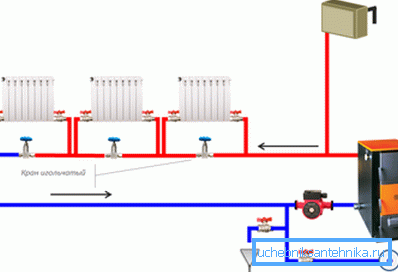

Na początek przyjrzyjmy się, jak system grzewczy grzejnika jest wykonany w prywatnym domu własnymi rękami, ponieważ może on mieć jeden lub dwa obwody (jedno-rurowy, dwururowy). Jeżeli z jednostki grzewczej położona jest tylko jedna główna rura, która jest zapętlona z powrotem do cieczy zasilającej i powrotnej, wówczas w budynku o dużej powierzchni taki system nie byłby w pełni skuteczny.

Problem polega na tym, że każda bateria, pobierająca chłodziwo z głównej rury, również ją tam oddaje, dlatego przy każdym kolejnym grzejniku woda w systemie będzie coraz bardziej schładzać.

Nawet jeśli zainstalujesz zawory odcinające (krany) pomiędzy przyłączami zasilania i powrotu, jak pokazano na górnym obrazie, będzie to korzystne tylko dla tej baterii, a w następnej woda będzie jeszcze zimniejsza. Takie systemy są skuteczne, gdy w obwodzie podłączonych jest nie więcej niż 3-5 urządzeń, dlatego w dużych domach lepiej jest je całkowicie odrzucić.

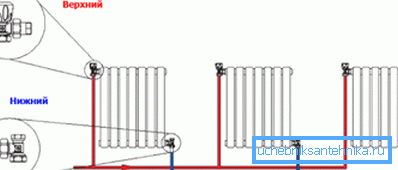

Najbardziej opłacalnym i wygodnym dwururowym systemem grzewczym w prywatnym domu, tj. Do doprowadzania i odprowadzania chłodziwa z kotła do kotła są różne rury grzewcze, jak widać na górnym schemacie. Łączenie akumulatorów z autostradą może być wykonane na różne sposoby - od dołu, powyżej i po przekątnej.

Temperatura wody w rurze zasilającej w systemie dwuprzewodowym praktycznie nie ulega zmianie na całej długości, ponieważ nie ma dopływu schłodzonej cieczy, dlatego też ogrzewanie wszystkich grzejników od początku do końca systemu będzie takie samo.

W tym przypadku bardzo ważne jest prawidłowe obliczenie średnicy rur, ponieważ wraz ze wzrostem zwiększa się objętość cieczy, a wraz z nią wzrastają koszty energii dla kotła.

W sektorze prywatnym, rury o przekroju 25-40 mm są zwykle używane w przypadku pionów i 20 mm w przypadku grzejników.

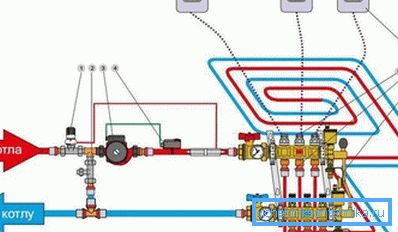

1. Zawór regulacyjny z czujnikiem temperatury;
2. Zawór równoważący;
3. Pompa cyrkulacyjna;
4. Termostat bezpieczeństwa (faktura);
5. Elektryczne zawory rozgałęźne;
6. Kolekcjoner;
7. Obejście (potrzebne w kotłach wysokotemperaturowych);
8. Termostat pokojowy.

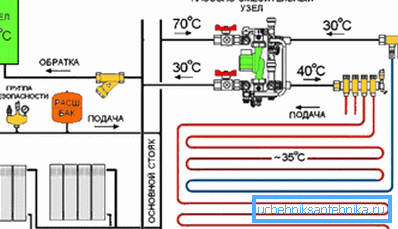

W przypadku łączenia grzejników z ciepłą podłogą, trzeba będzie dostarczyć chłodziwo o różnych temperaturach - do akumulatorów w zakresie 60-80 ° C i do konturu podłogi - 30-50 ° C.

Aby osiągnąć to oddzielenie, będziesz potrzebował agregatu pompowego, który zwykle składa się z obejścia. Zawór trójdrogowy włącza się, aby dostosować przepływ gorącego powietrza. Kiedy płyn w rurze ciepłej podłogi osiąga pożądaną temperaturę, zawór z rury zasilającej kieruje ją nie do ogrzewanej podłogi, ale po prostu wrzuca ją do rury powrotnej, dopóki termostat nie wyda polecenia rozgrzania obwodu.

Wniosek

Niektórzy użytkownicy są zainteresowani tym, jak przepłukać system ogrzewania w prywatnym domu, ale jest to dość obszerny temat, który powinien zostać podkreślony w osobnym artykule. Mówimy tylko, że robi się to najpierw z zimną, a następnie gorącą wodą z dodatkiem wybielacza i kompresora. Obwód jest odłączony od kotła za pomocą zaworów odcinających (zaworów).
