System ray funkcje konstrukcyjne. odmiany o wymuszonym i

Sprawność ogrzewania w domu zależy nie tylko od kotła i wybranych modeli grzejników. Nie mniej ważne jest to, jak zorganizowany jest obieg chłodziwa między tymi urządzeniami. A jeśli wcześniej stosowano rurociągi z trójnikowym sposobem łączenia, to często stosuje się rozkład promieniowy układu grzewczego. Chociaż trudniej jest zrobić to samemu, korzyści i łatwość użycia nie powodują rezygnacji z wyboru.

Funkcje konstrukcyjne

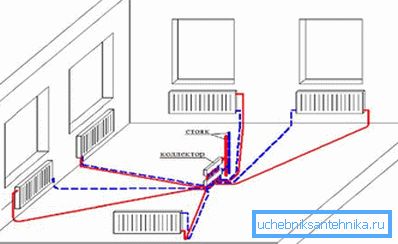

Promieniowanie cieplne, w odróżnieniu od trójnika, z którym wszyscy właściciele mieszkań miejskich i domów starego budynku są znane, zapewnia nie podłączanie, ale równoległe podłączenie baterii do kotła grzewczego.

W tym przypadku zainstalowana jest specjalna szafa kolektorowa, w której wszystkie niezbędne urządzenia kontrolne, pompy, manometry, zawory itp. Są starannie zainstalowane.

Różnice między dwoma powyższymi schematami instalacji są następujące:

1. Okablowanie trójnikowe wymaga znacznie mniejszej liczby samych rur, ale podczas instalacji należy użyć wielu okuć: trójników, wałków, złączek i tak dalej. To komplikuje procedurę instalacji. Ponadto szeregowy układ sposobu ogrzewania jest uważane za mniej bezpieczne, ponieważ w tym przypadku prawdopodobieństwo błędów, które powodują straty ciśnienia, tworzenie części o różnym ciśnieniu płynu, i tak dalej.

1. Promieniowe rozprowadzanie ciepła, pomimo konieczności zakupu znacznie większej liczby rur, wykorzystuje tylko dwa połączenia dla każdego grzejnika: na połączeniu z kolektorem i dyszą akumulatora.

W rezultacie można bezpiecznie zamykać każdą "belkę" sieci grzewczej na podłogę, bez obawy, że wycieknie na dowolnym złączu. Ponadto, jeśli wykryty zostanie awaria, można łatwo wyłączyć problem, nie zakłócając cyrkulacji chłodziwa przez urządzenia wymiany ciepła zainstalowane w innych pomieszczeniach.

Należy zauważyć, że jedną z głównych wad ogrzewania radialnego jest jego cena. Dotyczy to szczególnie systemów wyposażonych w urządzenia elektryczne.

Zwróć uwagę! Podobnie jak w przypadku systemu tee, system promieniowania zapewnia organizację naturalnego (grawitacyjnego) i wymuszonego (za pomocą pomp) prądu chłodziwa.

Rozważ oba typy bardziej szczegółowo.

Wzorce radarowe

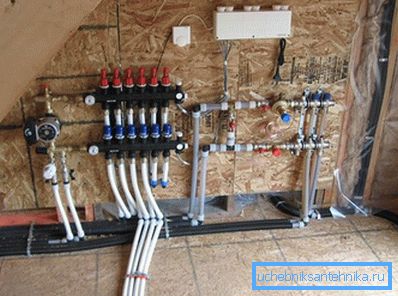

Metoda 1. Przy wymuszonym obiegu wody

Wcześniej promieniowy obwód grzewczy, wyposażony w pompy pompujące wodę, nie był zbyt popularny ze względu na wysoki koszt części. Ale obecnie cena sprzętu znacznie spadła, a coraz więcej osób decyduje się na to.

Główną różnicą w porównaniu z obwodem ciężkości polega na tym, że ciecz (woda lub zamarzaniu) przepływa z kotła i z powrotem do baterii nie przez różnicę temperatury i ciśnienia, jak za pomocą pomp.

Dzięki temu uzyskuje się następujące korzyści:

• Nie ma ograniczeń co do geometrii i liczby pomieszczeń w budynku mieszkalnym;
• ogrzewanie można zainstalować w dowolnym miejscu na terenie;
• Rury o dowolnej długości, ułożone bez zbocza, mogą być używane do łączenia grzejników i kolektorów.

Wskazówka! Pomimo tego, że pompa cyrkulacyjna może być zainstalowana w dowolnym punkcie instalacji, zaleca się to zrobić na kolektorze powrotnym przed doprowadzeniem chłodziwa do kotła. Tam temperatura cieczy jest najniższa, co pozytywnie wpływa na żywotność sprzętu.

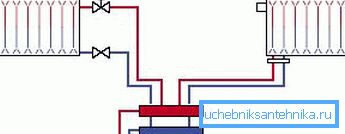

Metoda 2. Z naturalnym obiegiem wody

W tym przypadku porusza się układ grzewczy grawitacyjnie: ogrzana woda staje się lżejszy i łatwiejszy, ponieważ przesuwa się w górnym punkcie układu, a następnie w procesie chłodzenia, przepływa przez kolektor i pochłaniacze ciepła, a następnie powraca do pieca.

System ogrzewania belki grawitacyjnej ma następujące cechy:

1. Podczas instalacji wymagany jest otwarty zbiornik wyrównawczy, który jest zainstalowany w najwyższym punkcie. Kompensuje on rozszerzalność cieplną chłodziwa i zapobiega wzrostowi ciśnienia wewnętrznego w rurociągach.
2. Radiacyjna sieć cieplna z naturalnym obiegiem nie wymaga instalacji drogiego sprzętu elektrycznego, co znacznie zmniejsza szacunkowy koszt pracy.
3. Ogrzewanie z naturalnym obiegiem jest całkowicie nielotne. Nawet jeśli wyłączysz elektryczność, która często ma miejsce na obszarach podmiejskich lub na wsi, nie pozostaniesz bez ciepła.

Zalety i wady promieniowych systemów grzewczych

Pozytywne strony

Główną zaletą schematu promieniowego - łatwość użytkowania.

Specjalne wyposażenie sprawia, że ​​zarządzanie siecią klimatyczną jest ergonomiczne i wygodne:

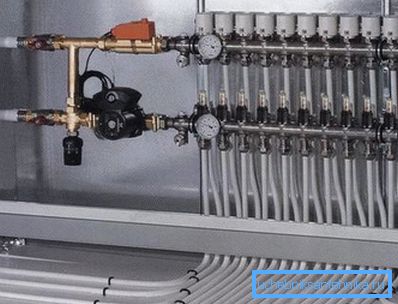

1. Możesz ustawić temperaturę każdego grzejnika w domu bez opuszczania szafki kolektora.. Ponadto, jeśli to konieczne, można całkowicie wyłączyć dopływ wody do dowolnego elementu systemu bez wpływu na wydajność całej sieci cieplnej.
2. Każda para rur łączy kolektor z tylko jednym grzejnikiem.. W związku z tym można użyć rurociągów o małej średnicy, które można łatwo zamaskować pod wykładziną. Ponadto pozwala częściowo ogrzać powierzchnię podłogi.

1. Dzięki zastosowaniu specjalnych urządzeń (tzw. Strzelarek wodnych - kolektorów o dużej średnicy) możliwe jest utworzenie kilku stref grzewczych w domu o różnych temperaturach nośnika ciepła.

W tym przypadku pomiędzy przewodami zasilającym i powrotnym występuje zwarcie. Ogrzewana woda stale krąży w igle hydraulicznej, a jej ogrodzenie może być wytwarzane w różnych odległościach (temperatura będzie od tego zależała).

Negatywne strony

Dla kompletności należy powiedzieć o wadach stosowania systemu ogrzewania radiacyjnego.

To z ich powodu, pomimo wszystkich zalet, nie jest bardzo powszechne:

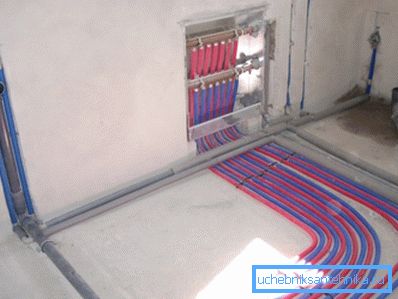

1. Znacznie zwiększony przepływ rur zasilających i tłoczących. Im większy dom i bardziej złożona geometria pomieszczeń, tym więcej szczegółów będzie potrzebne. Ponadto zwiększa się złożoność instalacji, co nie ma wpływu na szacunkowy koszt budowy.

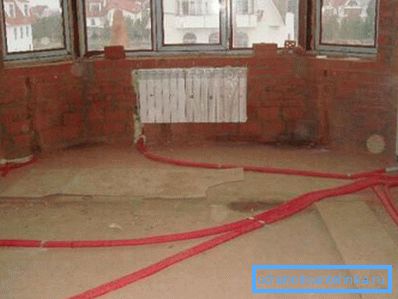

1. Potrzeba ukrytej instalacji. Jeśli tradycyjny system tee można zamontować wzdłuż ścian, nie można w ten sposób umieścić dużej liczby rur. Muszą być ukryte pod podłogą. Możesz murować w ścianach, ale w tym przypadku zużycie materiału wzrośnie jeszcze bardziej.
2. Brak połączeń. Podczas projektowania rurociągów konieczne jest zapewnienie, aby rura pod podłogą nie zawierała pojedynczego złącza. W tym miejscu najczęściej występują podmuchy, a koszt naprawy obrażeń będzie daleki od niskiego i bardzo pracochłonnego.
3. Jeżeli projekt systemu obejmuje kilka obwodów o różnej temperaturze chłodziwa, to każdy z nich powinien być wyposażony w pompę cyrkulacyjną.

Funkcje instalacji

Każdy system ogrzewania belki dla domu jest projektowany i instalowany indywidualnie, w zależności od powierzchni domu, liczby pomieszczeń, wybranego chłodziwa i grzejników, a także innych warunków.

Istnieje jednak ogólnie przyjęta instrukcja, z którą każdy instalator się zgadza.

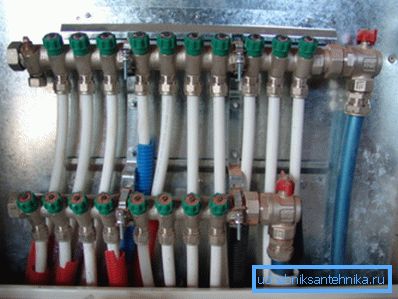

Przede wszystkim należy zauważyć, że promieniowy rozkład rur nigdy nie jest wykonywany w mieszkaniach miejskich. Wynika to z faktu, że przepływ chłodziwa w wysokich budynkach odbywa się za pomocą pionowych pionów łączących wszystkie mieszkania - od pierwszego piętra do ostatniego.

W wyniku podłączenia potężnych kolektorów gorąca woda nie dotrze do pomieszczeń znajdujących się powyżej, co zakłóci działanie sieci ciepłowniczej. Mieszkańcy będą składać skargi do organizacji serwisowej, która prędzej czy później zmusi do demontażu kolektorów i powróci do systemu ogrzewania tee.

Zwróć uwagę! Powyższe nie dotyczy przypadków, gdy do ogrzewania mieszkania wykorzystywany jest kocioł autonomiczny. Samodzielnie ogrzewa chłodziwo, które wystarczy do zaspokojenia potrzeb domu, bez wpływu na interesy sąsiadów.

Przy aranżacji ogrzewania radialnego w prywatnym domu należy zwrócić uwagę na takie niuanse:

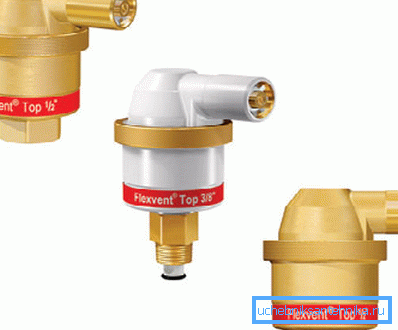

1. Na kolektorach, które dostarczają i odprowadzają wodę do akumulatorów, zainstalowane są zawory, które zapobiegają tworzeniu się zatyczek powietrza. Podczas pracy całe powietrze pozostające w systemie zostanie przez nie uwolnione.

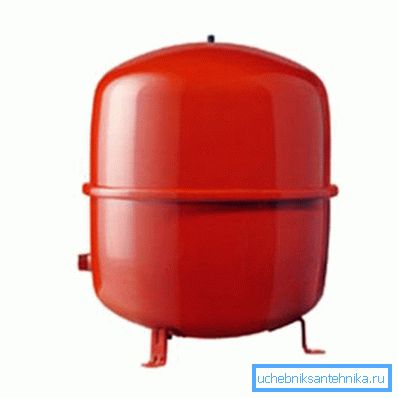

1. Obieg grzewczy musi być wyposażony w zbiornik wyrównawczy, którego objętość wynosi 10% ilości płynu chłodzącego przepływającego przez rury. Wskazane jest kupowanie pojemników membranowych typu zamkniętego.
2. Zaleca się zamontowanie zbiornika na rurociągu, który łączy kolektor tłoczny z kotłem. Wynika to z faktu, że hermetyczny zbiornik wyrównawczy nie lubi turbulentnych przepływów wody i pojawiają się one najrzadziej na rurze powrotnej.

1. W przeciwieństwie do zbiornika wyrównawczego miejsce instalacji pomp cyrkulacyjnych nie jest tak ważne. Ale pożądane jest również podłączenie ich do rury odprowadzającej schłodzony płyn chłodzący. W takim przypadku sprzęt będzie działał dłużej.
2. Podczas montażu należy upewnić się, że wały pomp elektrycznych są umieszczone dokładnie poziomo. W przeciwnym razie, z powodu zniekształceń, łożyska szybko ulegną awarii, a będziesz musiał wymienić lub naprawić sprzęt.

Wniosek

Pomimo wszystkich zalet, metody radiacyjnej organizacji ogrzewania nie można przypisać decyzjom budżetowym. Jednak uzyskane korzyści niewątpliwie warte są pieniędzy i wysiłku. Wystarczy wybrać odpowiedni sprzęt, aby nie stał się "wąskim gardłem" systemu. Możesz dowiedzieć się więcej na ten temat w wideo w tym artykule.
