Systemy grzewcze: przegląd popularnych schematów i cech ich
Wydaje się, że to, co może być trudne w budowie sieci klimatycznej? Według większości jest to albo punkt grzewczy systemu grzewczego, albo pojedynczy kocioł, który ogrzewa płyn ciepłonośny. Następnie woda lub środek przeciw zamarzaniu przez rury wchodzi do grzejników, gdzie następuje wtórna wymiana energii cieplnej z powietrzem w pomieszczeniu.
Ale za zewnętrzną prostotą są bardzo złożone rozwiązania inżynierskie, których instrukcja obsługi i konserwacji zajmuje więcej niż kilkanaście stron.
Metody podgrzewania chłodziwa

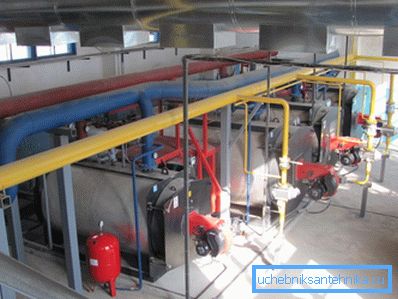

Centralne punkty grzewcze
Przy pomocy scentralizowanych kotłów ogrzewa się nośnik ciepła, który jest następnie dostarczany mieszkańcom mieszkań miejskich. Również ten rodzaj ogrzewania jest czasami organizowany w domkach letniskowych.
Systemy klimatyczne ze scentralizowanym zaopatrzeniem w wodę mają następujące cechy:
- urządzenia grzewcze znajdują się w specjalnie wyposażonym budynku i ogrzewają wodę przeznaczoną dla dużej liczby konsumentów;
- do dostarczania cieczy odbiorcom stosowane są linie grzewcze, które są zwykle układane w kanałach podziemnych;
- Regulacja wszystkich parametrów płynu chłodzącego (temperatura, ciśnienie, skład fizyczny i chemiczny, prędkość wody) jest również scentralizowana, użytkownik końcowy nie może na nie wpływać.
Samodzielne instalacje
W takich systemach podgrzewanie wody, która jest następnie przesyłana do grzejników, odbywa się indywidualnie dla każdego mieszkania lub domu. W tym celu zainstalowany jest własny kocioł grzewczy. Możesz wybrać to sam, w zależności od mocy i rodzaju używanego paliwa.
Istnieją następujące odmiany:
- Gaz. Najpopularniejsza opcja. Wykorzystywany jest gaz ziemny, który jest dostarczany przez rury kanalizacyjne lub przechowywany w butlach z gazem lub w pojemniku na gaz. System grzewczy z kotłem gazowym jest jednym z najbardziej ekonomicznych, ale tylko certyfikowani specjaliści mogą instalować i konserwować takie urządzenia.
- Paliwo stałe. Doskonała i niedroga opcja dla domów, do których nie doprowadzono głównego systemu zaopatrzenia w wodę. Wykorzystywane paliwo to drewno, węgiel brunatny, torf i tak dalej. Istnieją nawet jednostki działające na biomasie. Za ich pomocą można zorganizować najbardziej przyjazne dla środowiska ogrzewanie.

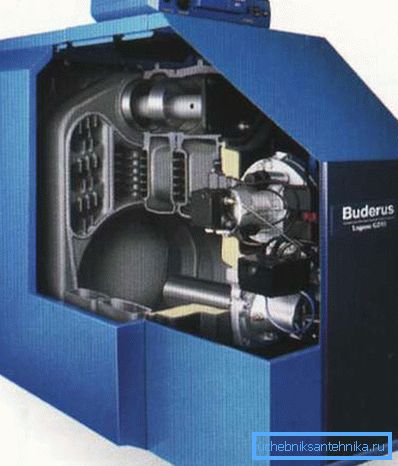

- Olej opałowy. Systemy grzewcze, które zawierają kocioł na paliwo ciekłe, działają całkowicie autonomicznie i nie wymagają okresowej interwencji człowieka w celu załadowania paliwa. Jedyną wadą jest wysoka cena oleju napędowego i zapotrzebowanie na pojemny sprzęt do przechowywania oleju napędowego.
- Elektryczny. Może również służyć do podgrzewania płynu chłodzącego. Mają doskonałe właściwości użytkowe i właściwości techniczne. Ale paliwo - elektryczność - jest zbyt drogie, ponieważ system ogrzewania nie będzie ekonomiczny.
Zazwyczaj urządzenia elektryczne są wykorzystywane jako dodatkowe lub zapasowe urządzenia.
Zwróć uwagę! W przypadku większych domów lub budynków komercyjnych można zainstalować bifilarny obieg grzewczy, który obejmuje nie jeden, ale dwa kotły obsługujące różne kształty sieci klimatycznej.
Obecnie trwają prace inżynieryjne nad systemami klimatycznymi wykorzystującymi alternatywne źródła energii. Najbardziej obiecujący system grzewczy z termosyfonem wykorzystujący światło słoneczne.
Jednak rozwój sprzętu jest na takim poziomie, że nie można używać tych urządzeń jako podstawowych. Wytworzona energia cieplna nie wystarcza do zapewnienia ciepła w domu.
Sposoby układania rur
Po rozpatrzeniu kotła można przystąpić do wyboru układu rur. Tutaj pojawią się trudności.
Istnieją trzy główne odmiany:
- Pojedyncza rura W tym przypadku wzdłuż obwodu pomieszczenia ułożona jest rura kanałowa, do której są doprowadzane baterie. Schemat instalacji tych ostatnich może być sekwencyjny (przepływ chłodziwa przez każdy element grzejny, nie ma żadnej innej drogi) i równoległy (woda przepływa przez rurę i wchodzi do baterii za pomocą kanałów odwadniających docierających do wlotu i wylotu chłodnicy).
- Dwururowy Tutaj układane są dwa kanały - jeden do dostarczania ciepłej wody, drugi do zwrotu chłodziwa do urządzeń grzewczych. Bardziej elastyczny system, który umożliwia precyzyjną regulację temperatury w pomieszczeniach i umożliwia naprawę lub wymianę grzejników bez przerywania pracy całego systemu grzewczego.
System dwururowy ma dwie odmiany:

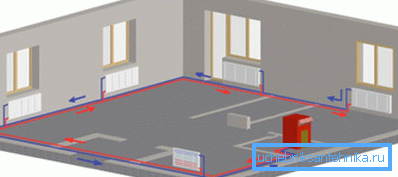

- system ogrzewania podłogowego - w tym przypadku para linii przechodzi do ostatniego pomieszczenia, w którym jest połączona przez zworkę;

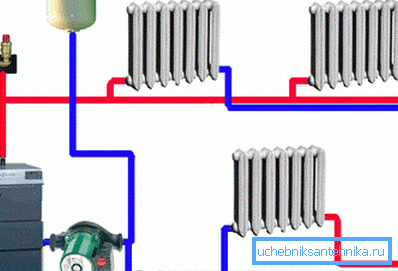

- powiązany system grzewczy - sieć z czynnikiem chłodzącym omija wszystkie pomieszczenia i wraca do kotła.
Preferowany jest drugi rodzaj: do jego produkcji potrzeba mniej materiałów.

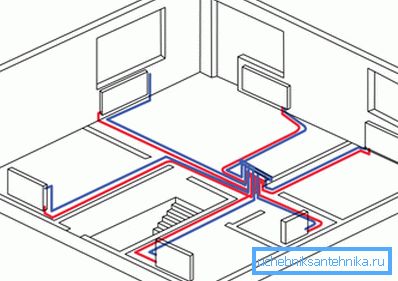

- Kolekcjoner. Płyn chłodzący jest dostarczany do kolektora, który rozdziela go na każdą baterię oddzielnie. Najbardziej elastyczny system, ale instalacja wymaga zbyt dużo pieniędzy.
Problemy z ogrzewaniem i ich rozwiązaniami
Ogólne awarie i rutynowa konserwacja
Podobnie jak twoja ulubiona Daewoo Nexia lub Toyota Prado, sieć grzewcza wymaga okresowej konserwacji.
Oprócz planowanych prac technicznych system grzewczy może ulec awarii z nieprzewidzianych powodów:
- zbiornik wyrównawczy lub tak zwana pojemność buforowa jest rozprężona lub zardzewiała;
- wstrząs hydrauliczny, powstający w instalacji grzewczej, zniszczy grzejniki;
- powstaje duży wyciek, który może powodować wietrzenie lub całkowite opróżnienie rurociągów grzewczych;
- w wyniku zewnętrznego fizycznego uderzenia rura lub grzejnik ulegną uszkodzeniu i tak dalej.
Zwróć uwagę! Jeśli awaria wystąpiła w kotle grzewczym (zwłaszcza w gazie), w żadnym wypadku nie należy samemu tego naprawiać. Nawet jeśli sterowniki lub termometr po prostu zawiodły, uszczelniacz wyschnął lub zaczęły przenikać przez uszczelki żelowe na dyszach, konieczne jest poszukiwanie pomocy specjalistów. Instrukcja obsługi urządzenia grzewczego bezpośrednio zabrania nieautoryzowanej ingerencji w działanie urządzenia.
Aby uniknąć problemów podczas działania systemu, pożądane jest, aby projekt lub rekonstrukcja, jak również uruchomienie, były wykonywane przez specjalny zespół hydraulików. Pod koniec pracy wykonają akt akceptacji i akt kontroli systemu, który będziesz musiał podpisać, dostarczysz rysunek i paszport sieci klimatycznej, a także dasz gwarancję wykonanej pracy.
W razie wypadku, jeśli zalać sąsiadów, a badanie udowodni, że doszło do awarii z powodu błędów instalacji, firma-wykonawca zrekompensuje szkody. Powodem złożenia pozwu do sądu będą wspomniane wyżej dokumenty.
Niezależna instalacja jest również pożądana do przeprowadzenia pod kontrolą doświadczonego specjalisty, który już zajmował się ogrzewaniem. Ponadto nie trzeba oszczędzać na zakupie materiałów, brać tylko wysokiej jakości rury.

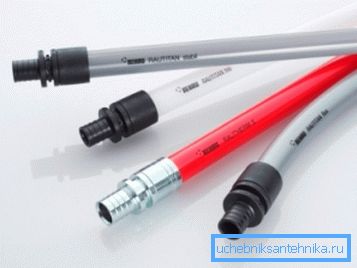

Na przykład, dobrze sprawdzone części sprzedawane pod nazwą handlową Rehau. Chociaż ich cena jest dość wysoka, jest to doskonały wybór, który nie zawiedzie Cię.

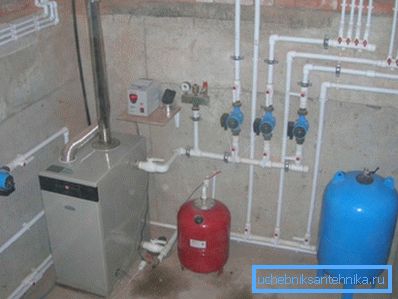

Rutynowa konserwacja systemów grzewczych może być przeprowadzana niezależnie. Najczęstsze problemy i rozwiązania podano w poniższej tabeli.
| Problem | Rozwiązanie |
| Podgrzać w systemie grzewczym | Takie niedogodności występują rzadko podczas pracy w sieciach klimatycznych. Podgrzewanie może wystąpić w mieszkaniach znajdujących się w pobliżu scentralizowanych źródeł ciepła i tylko wtedy, gdy naruszono zasady instalowania baterii.Jeżeli dysze są połączone przez działające obejście, możesz przestać myśleć o jakimkolwiek odgrzaniu. Jeśli chodzi o systemy autonomiczne, tutaj temperatura jest kontrolowana przez ciebie osobiście za pomocą kotłów elektronicznych. |
| Ochrona przed uderzeniami wodnymi | Termin ten odnosi się do gwałtownego wzrostu ciśnienia chłodziwa w układzie, co może prowadzić do awarii rur, kształtek i najczęściej grzejników. Łatwo jest poradzić sobie z tym problemem: w systemie autonomicznym konieczne jest powolne napełnianie chłodziwa rurami, a w scentralizowanym systemie wyposażyć wloty baterii w zawory termiczne, które powinny być wkręcane, gdy system jest uruchamiany i powoli zwalniany, aby woda wypełniała baterię małym strumieniem. |
| System podawania | Jeżeli zamknięty system grzewczy jest wyposażony w otwarty zbiornik wyrównawczy, konieczne jest stałe monitorowanie poziomu nośnika ciepła w nim. Ciecz ma tendencję do parowania, więc zmniejsza się objętość wody krążącej w przewodach, konieczne jest okresowe uzupełnianie strat. Aby to zrobić, nie trzeba wspinać się na strych, brak płynu chłodzącego może być określony przez manometr zainstalowany na desce rozdzielczej kotła. |

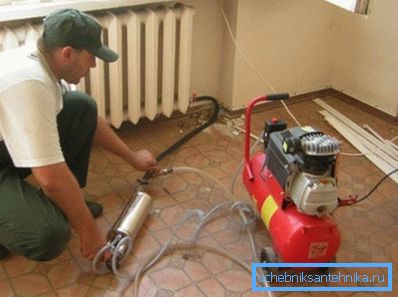

| Czyszczenie sieci klimatycznych | W procesie pracy wewnątrz grzejników (zwłaszcza żeliwa) powstają osady mineralne, które muszą zostać usunięte. Zastanów się, jak przepłukać instalację grzewczą: do tego są środki chemiczne i mechaniczne, możesz albo wlać do systemu specjalne rozwiązanie, albo zdemontować elementy grzewcze i wyczyścić je specjalnymi pistoletami hydraulicznymi lub pneumatycznymi. Aby zabezpieczyć scentralizowany system grzewczy przed zaśmiecaniem gruzem, zaleca się zainstalowanie studzienki na rurze zasilającej. |
Wskazówka! Wielu właścicieli sieci autonomicznych pyta, co należy wypełnić w sieci grzewczej. Najczęściej woda działa jak nośnik ciepła, rzadziej - specjalny środek przeciw zamarzaniu. Jeśli chcesz oszczędzać, użyj wody.
Przed tym jednak pożądane jest zmiękczenie go za pomocą specjalnego sprzętu lub rozwiązań. Pomoże to uniknąć tworzenia się kamienia na rurach i wydłuży czas między płukaniem układu.
System obniżania ciśnienia
Największe kłopoty podczas eksploatacji sieci grzewczych spowodowane są naruszeniem szczelności rur, armatury, kranów, grzejników i innych urządzeń. Chodzi tutaj nie tyle o rozwiązywanie problemów, ale o to, jak znaleźć wyciek.
Jeśli rury są otwarte, wystarczy uzbroić się w latarkę i przeprowadzić audyt. Ale co zrobić, jeśli przepływ i przepływ powrotny są zamaskowane pod jastrychem, a na nim są również ułożone marmurowe płyty, na które wydano ogromne pieniądze?
Tutaj możesz udzielić tylko jednej porady - musisz zabezpieczyć się przed wyciekiem nawet na etapie instalacji. W tym celu zaleca się stosowanie specjalnych rur (metal-plastik lub z polietylenu usieciowanego) i upewnić się, że żaden związek nie jest wypełniony betonem.
Wniosek
Okresowe czyszczenie i podawanie systemu grzewczego, eliminowanie wycieków i obsługa kotła pozwoli znacząco wydłużyć żywotność sieci klimatycznej w domu. Bardziej szczegółowo z kolejnością działania sieci inżynieryjnych budynku mieszkalnego można dowiedzieć się z wideo w tym materiale.
