Systemy ogrzewania z podwójnym kotłem: najbardziej

Jak wiadomo, ogrzewanie dwuprzewodowe w domu jest wtedy, gdy generator ciepła oddzielnie ogrzewa wodę dla grzejników (pierwszy odgałęzień) i dla dostarczania gorącej wody (drugi odgałęzienie). Podobny schemat systemu w naszych czasach stał się dość popularny ze względu na jego wszechstronność i komfort.

Aby taka sieć funkcjonowała, przede wszystkim potrzebny jest dwuprzewodowy kocioł grzewczy, który może ogrzewać zarówno płyn ciepłonośny, jak i gorącą wodę. Opiszemy, jak prywatny dom z dwuprzewodowym bojlerem może zostać wdrożony w tym artykule.

Cechy dwuprzewodowych generatorów ciepła

1. Główną różnicą między takimi jednostkami a jednoprzewodowymi odpowiednikami jest to, że wykorzystują energię cieplną paliwa nie tylko do podgrzewania wody w obiegu grzewczym, ale również w oddziale do dostarczania gorącej wody.
2. Jednokierunkowe odpowiedniki mogą być również wykorzystywane do podgrzewania wody.. Może się to zdarzyć w zbiorniku przez pośrednie ogrzewanie. W tym przypadku nośnik ciepła częściowo odda energię przepływającą przez dodatkowy wymiennik ciepła w izolowanym termicznie zbiorniku.
3. Główną różnicą fabrycznego obwodnicy od takich domowych obwodów jest bezpośredni transfer energii cieplnej z paliwa do wody..

Zwróć uwagę! Projektując system, należy wziąć pod uwagę jedną bardzo ważną cechę, jaką ma schemat ogrzewania z dwuprzewodowym kotłem. Gdy w domu znajduje się kran z ciepłą wodą, kocioł przestaje podgrzewać czynnik chłodzący i przełącza się na obieg CWU.

Jak działa taka jednostka w praktyce?

1. W przypadku dobrze izolowanych budynków o znacznej powierzchni, tryb działania podwójnego obwodu nie ma większego znaczenia. Takie budynki mają wysoką bezwładność cieplną. Dlatego nawet, gdy kocioł podgrzewa wodę tylko przez kilka godzin tylko na potrzeby gospodarstwa domowego, temperatura w domu zmieni się tylko o 1/2 stopnia.
2. Kiedy budynek jest mały lub nie jest wystarczająco izolowany, bezwładność staje się ważnym parametrem. Grzałki i woda w rurach powinny w tym przypadku stygnąć tak długo, jak to możliwe. Można to osiągnąć przez podniesienie grzejników o dużej objętości sekcji i rur o zwiększonym przekroju.
3. Gdy istnieje potrzeba znacznych objętości i stałych kosztów ciepłej wody, lepiej nie instalować dwuprzewodowego kotła.

Tutaj schemat ogrzewania z dwoma kotłami z analogiem jednokierunkowym i kolumną wody grzewczej jest lepszy. Dwuprzewodowa jednostka nie będzie w stanie utrzymać komfortowej temperatury w pomieszczeniach, jeśli większy procent czasu zostanie wykorzystany na CWU.

1. System ogrzewania grawitacyjnego nie powinien być również planowany przy użyciu podobnego kotła.

Zwróć uwagę! W takim przypadku, po zatrzymaniu kotła, cyrkulacja w sieci grzewczej zatrzyma się niemal natychmiast. Jego powrót do zdrowia będzie długi. Podczas napełniania gorącą wodą baterie będą się nagrzewały nierównomiernie. Doprowadzi to do niewygodnego rozkładu temperatury w pomieszczeniach.

Układ ogrzewania, jeśli budynek jest mały

Zastanówmy się, jaki jest schemat opasania dwuprzewodowego kotła grzewczego, jeśli dom jest jednokondygnacyjny, mały (do 100 m2) i ma kilka oddzielnych pomieszczeń, które wszystkie muszą być ogrzewane.

W takim przypadku sieć jednoprzewodowa będzie optymalna. Jest to najprostszy w budowie i instalacji, z jego działaniem prawie żadnych problemów. Ponadto cena systemu będzie niska, ze względu na oszczędność materiałów, ponieważ będą one zajmować mniej niż dwururowy odpowiednik.

Implementacja schematu

1. Niewielka część budynku sugeruje, że będzie w nim niewielu lokatorów. Koszt ciepłej wody będzie więc niewielki. Nie trzeba rezygnować z nieistotnej bezwładności, ale piękne i dobrze oddające ciepło aluminiowe akumulatory. Analogi z surówki żelaza są wrażliwe na ciepło, ale z reguły nie są estetyczne.
2. Objętość chłodziwa w rurach, w tym przypadku zaleca się zwiększenie. Optymalnym rozwiązaniem problemu jest zwiększenie przekroju produktów o jeden rząd. Na przykład od Du-30 do Du-40. Ilość wody w obwodach będzie wówczas 1,6 razy większa.
3. Wszystkie grzejniki muszą być zamontowane, bez otwierania obwodu, równolegle do niego. Schemat ich powiązania może być ukośny lub niższy.

Instrukcja zaleca założenie każdej baterii:

• przepustnica (równoważenie paszy);
• zawór odcinający na rurze powrotnej;
• zawór do odpowietrzania z systemu (konwencjonalny projekt lub Mayevsky) do prawej lub lewej górnej nasadki.

Opuść opcję okablowania

1. Aby zmniejszyć przekrój obwodu głównego i otworzyć go, w tym przypadku nie powinno być.
2. Natychmiast po wytwornicy ciepła rura konturu musi być ostro podniesiona w pionie, aby utworzyć "przyspieszający" kolektor. Następnie musisz poprowadzić go ze spadkiem (stałym) w dół.

Zwróć uwagę! Takie układanie rur jest dość skomplikowane i nieestetyczne. Konieczne jest jednak, aby po wyłączeniu pompy akumulatory grzewcze były ogrzewane z powodu naturalnego obiegu.

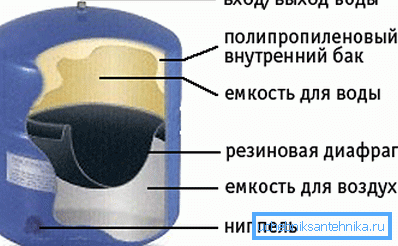

1. Przed kotłem (wzdłuż przepływu płynu chłodzącego) należy zainstalować zbiornik wyrównawczy (przeponę). Zrekompensuje to wzrost objętości wody podczas podgrzewania.
2. Zbiornik powinien mieć pojemność 10 procent objętości nośnika ciepła. Zbiornik powinien być wyłożony wykładziną.

Co zrobić, jeśli dom jest duży

1. W przypadku dużego dwupiętrowego budynku z dużą liczbą oddzielnych pomieszczeń najlepiej nadaje się system ogrzewania dwururowego. Powinien mieć górne wypełnienie i stałe grzejniki.
2. Prosto z generatora ciepła podgrzana woda przepływa w górę przez rurę zasilającą. Obraca się wokół budynku na strychu lub suficie na piętrze.
3. Następnie woda dostaje się do pionów, baterie są z nimi połączone. Nie otwierają całkowicie pionu. Każde urządzenie wyposażone jest w dławik regulacyjny i zworkę.
4. Zaleca się zamontowanie zaworu odcinającego na drugim odgałęzieniu rurociągu wlotowego. Zawór do odpowietrzania można umieścić tylko jeden i przymocować do zbiornika wyrównawczego w górnej części obwodu.
5. Na drugiej (dolnej) rurze, która zagina się wokół budynku przez piwnicę lub podłogi pierwszego piętra, woda płynie z powrotem do kotła.

Zwróć uwagę! Takie wiązanie dwuprzewodowego kotła grzewczego ma jedną ważną zaletę. W razie potrzeby może funkcjonować dzięki naturalnej cyrkulacji nośnika ciepła. Rura do przepływu wody do górnej części butelkowania będzie działała tutaj jako przyspieszający kolektor.

Oznacza to, że system z takim schematem może działać bez jednostek zależnych od mocy (na przykład pompa). Na tej podstawie, jeśli pojawi się siła wyższa, nigdy nie zamarzniesz.

Zwiększenie bezwładności cieplnej systemu

Możesz zwiększyć bezwładność cieplną systemu grzewczego własnymi rękami.

1. Jest to wygodne, wybierając nieco większy odcinek rur konturowych, niż jest to konieczne dla projektu.
2. Możesz również wymienić baterie aluminiowe na odpowiedniki z żeliwa. Mają rozszerzoną wewnętrzną objętość sekcji, co zwiększa przewodność cieplną i pojemność cieplną materiału. Uważa się, że wszystkie baterie żeliwne do systemów grzewczych mają brzydką konstrukcję. Jednak tak nie jest. Tak, ich przestarzałe modele z czasów radzieckich wciąż są produkowane. Ale oprócz nich rynek oferuje nowoczesne odpowiedniki. Na przykład piękne grzejniki podłogowe z kutych żeliwa lub baterii ściennych o płaskich, estetycznych kształtach.

1. Często strych lub drugie piętro domu zimą jest potrzebne tylko okazjonalnie, na przykład, aby pomieścić gości. Najlepszym rozwiązaniem jest zastosowanie schematu ogrzewania z dwoma generatorami ciepła i oddzielnymi obwodami jednoprzewodowymi dla każdej podłogi.
2. W tym przypadku, na szczycie, kocioł będzie pracował przez większość czasu w trybie ekonomicznym, tj. utrzymywać temperaturę około +5 stopni.

Najtańszy sposób na pokonanie wszystkich problemów.

1. Możesz niezależnie poprawić sieć cieplną, wielokrotnie zwiększając jej bezwładność cieplną.
2. W tym celu dodaj do obwodu baterię energii cieplnej (zasobnika). Jest to pojemnik o pojemności 300/2000 l, który ma dwie rury łączące. Zbiornik powinien być dobrze izolowany, aby ograniczyć straty ciepła.
3. Pojemność służy do akumulacji dużych objętości podgrzanej wody. Jeżeli kocioł się zatrzyma, wówczas ciepło jest wydawane z tego zbiornika. Oczywiste jest, że im większy zbiornik, tym wolniej grzejniki się nagrzeją.


4. Akumulator ciepła można umieścić na dowolnej sekcji systemu grzewczego. Możesz go zamontować w piwnicy. W tym celu otwórz dolny obwód dwoma połączeniami. Możliwe jest umieszczenie urządzenia w spiżarni. Ciekawą opcją jest zamiana urządzenia w podstawę ciepłej ławki. W końcu nieuchronnie doprowadzi to trochę ciepła do atmosfery.
5. Akumulator kompensuje spadek temperatury płynu chłodzącego w okresie, gdy kocioł podgrzewa wodę do dostarczania gorącej wody. Bardzo korzystne jest, gdy kocioł zasilany jest energią elektryczną.

Zwróć uwagę! Oczywiście ta metoda ma swoje wady. Na przykład akumulator ciepła jest dość drogi. Wysokiej jakości izolowany model, o objętości jednego metra sześciennego, będzie kosztować 20/30 rubli, co zależy od producenta.

Wniosek

Dwuobwodowy generator ciepła ma zarówno zalety, jak i wady. W razie potrzeby można znacznie zmniejszyć minusy urządzenia. W takim przypadku uzyskasz najbardziej komfortowy system, który zapewni Twojemu domowi ciepłą i ciepłą wodę. Film powie Ci jeszcze więcej.
