Termostat do ogrzewania: jak kontrolować mikroklimat w domu

W sieciach klimatycznych ze scentralizowanym doprowadzaniem chłodziwa lub autonomicznymi systemami grzewczymi wyposażonymi w przestarzałe urządzenia niemożliwe jest regulowanie mikroklimatu w domu poprzez zmianę parametrów kotła. Dlatego, aby ustawić żądaną temperaturę w pomieszczeniu własnymi rękami, należy zastosować termostaty do ogrzewania zamontowane na grzejnikach. Chodzi o te mechanizmy, które zostaną omówione poniżej.

Opis urządzenia

Cechy konstrukcyjne urządzenia

Termostat na grzejniku jest urządzeniem zamontowanym na wlocie baterii systemu podgrzewania wody, który pozwala na regulację intensywności wymiany ciepła poprzez zmniejszenie lub zwiększenie ilości dostarczanego płynu chłodzącego.

Zwróć uwagę! Instrukcja instalacji takiego urządzenia zapewnia jego zastosowanie jako zaworu odcinającego. Jeśli więc twój grzejnik wycieknie, wstępnie zainstalowany termostat w systemie grzewczym pozwala ci odciąć uszkodzony obszar i wykonać niezbędne naprawy bez zatrzymywania pracy pozostałej części sieci inżynieryjnej.

Zawór regulacji temperatury ma następujące cechy konstrukcyjne:

1. Element termoczuły. Jest to elastyczny cylinder ze ściankami w kształcie akordeonu, wypełniony cieczą, która zmienia się znacznie pod względem objętości w wyniku ekspozycji na temperaturę. Wraz ze wzrostem temperatury substancja w cylindrze rozszerza się i zwiększa rozmiar cylindra, który z kolei popycha zawór, co ogranicza objętość chłodziwa przepływającego przez termostat. W przypadku spadku temperatury otoczenia termostaty systemu grzewczego działają w odwrotnej kolejności. Substancja w elemencie wrażliwym na temperaturę została zaprojektowana dla ogromnej liczby cykli ekspansja-kompresja. Dlatego zawór będzie działał przez co najmniej sto lat. Nie musisz się martwić o zastąpienie go.

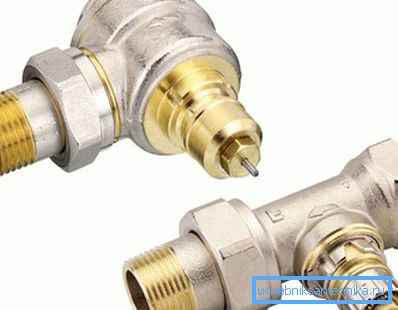

2. Mechanizm łączący. Składa się z dwóch gwintowanych złączek, za pomocą których termostat do grzejnika jest połączony z rurami grzewczymi i przyłączem akumulatora. Wlot i wylot mogą znajdować się na tej samej osi lub pod kątem, co ułatwia ich instalację.

1. Obudowa Wykonany jest głównie z mosiądzu lub innego metalu nieżelaznego w celu uniknięcia korozji.

Główne rodzaje elementów termostatycznych przedstawiono w tabeli:

Zwróć uwagę! Przy dołączaniu zaworu termostatycznego do wlotu baterii należy uważać, aby jego głowa znajdowała się w pozycji pionowej. Wtedy wznoszący się ciepły przepływ z grzejnika nie wpłynie na jego pracę.

Zasada działania potrójnego zaworu

Istnieje inny rodzaj wyposażenia regulacyjnego, który ma trzy dysze:

• do dostarczania gorącego płynu chłodzącego;
• do doprowadzania cieczy z rury powrotnej (już schłodzonej);
• aby uwolnić zmieszaną wodę w odpowiedniej temperaturze.

Takie urządzenie działa na zasadzie miksera w łazience. Przez otwory przychodzące chłodziwo jest dostarczane w różnych temperaturach (typowo różnica wynosi 30 do 50 stopni), a wyjściowy generowany przepływ ciepła z wymaganymi parametrami, która wchodzi do chłodnicy ogrzewania.

Zwróć uwagę! Opisane wyżej termostaty można instalować zarówno na poszczególnych grzejnikach, jak i segmentach sieci grzewczej, regulując temperaturę poszczególnych urządzeń grzewczych i pomieszczenia jako całości.

Podczas instalacji należy zwrócić uwagę na etykietowanie:

1. Rura podłączona do rury grzewczej, która zasila nośnik ciepła, jest zaznaczona na czerwono.
2. Otwór, przez który już ochłodzona woda jest dostarczana do termostatu, jest oznaczony kolorem niebieskim.
3. Kanał wyjściowy można rozpoznać po czarnym kolorze.

Odmiany urządzeń kontrolnych

Rozważ najważniejsze typy termostatów, które są reprezentowane w nowoczesnych specjalistycznych sklepach urządzeń grzewczych.

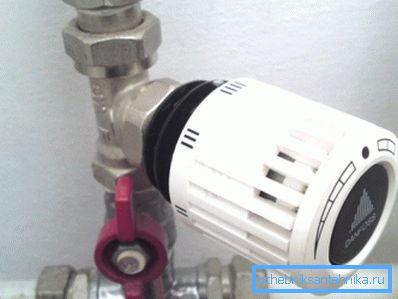

1. Mechaniczny. W tym przypadku żądana temperatura w pomieszczeniu jest ustawiana za pomocą zaworu, na który są stosowane różne podziały. Obracając uchwyt w jednym lub drugim kierunku, można zwiększyć lub zmniejszyć głośność odbieranego nośnika ciepła, a tym samym dostosować temperaturę w pomieszczeniu do własnych potrzeb.

1. Mechaniczny, z elektroniczną regulacją zaworu. W takim urządzeniu temperatura jest również ustalana przez uchwyt, ale zawór porusza się dzięki specjalnemu urządzeniu elektrycznemu, które jest włączane i wyłączane w zależności od temperatury powietrza w pomieszczeniu.

1. Termostat do grzejników wyposażonych w serwo. Ten mechanizm jest silnikiem elektrycznym, który popycha ogrzewanie termostatu zaworu. W takim przypadku należy ustawić żądaną temperaturę za pomocą przycisków na urządzeniu, a sam serwomechanizm zwiększa lub zmniejsza otwór, przez który gorąca woda wpływa do chłodnicy.

To urządzenie dokładniej reguluje temperaturę w pomieszczeniu, w przeciwieństwie do odmian mechanicznych.

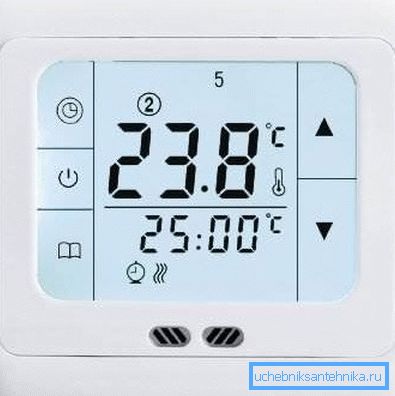

1. Elektroniczny termostat. Jest to specjalny panel kontrolny, za pomocą którego ustawiane są określone parametry mikroklimatu. Następnie specjalny sterownik wydaje polecenia termostatom znajdującym się w różnych częściach domu.

Za pomocą elektronicznego panelu sterowania można uzyskać najbardziej komfortową temperaturę w domu. Ponadto opisane termostaty mogą być częścią systemu "inteligentnego domu" i być kontrolowane przez specjalnie dostosowany program komputerowy.

Instalacja termostatu

Wybór miejsca instalacji

Wybierając punkt montażu termostatu, należy przestrzegać następujących zaleceń:

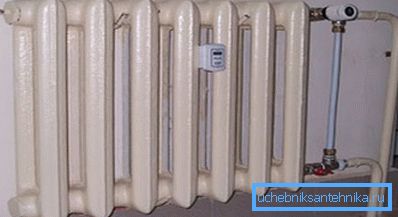

1. Najlepszym miejscem jest wlot chłodnicy. Należy jednak dopilnować, aby głowica zaworu nie była pokryta panelami dekoracyjnymi, zasłonami i innymi elementami uniemożliwiającymi przenikanie ciepła. Nieprzestrzeganie tej zasady spowoduje, że termostat nieprawidłowo odczyta odczyty temperatury.
2. Jeśli nie spełniasz powyższego wymogu, możesz zainstalować urządzenie za pomocą zdalnego czujnika.
3. Inną metodą instalacji jest pozioma rura dostarczająca wodę do akumulatora (niezbyt daleko od wlotu).

Procedura instalacji

Aby zainstalować termostat na akumulatorze, konieczne jest odcięcie pionu zasilania i odprowadzenie wody z rur i grzejników. Potem możesz dostać się do pracy.

Sekwencja działań jest następująca:

1. Konieczne jest przecięcie poziomego odcinka rurociągu doprowadzającego chłodziwo do wlotu baterii.

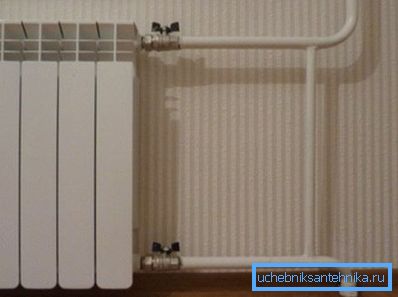

2. Następnie odłącz przewód od akumulatora i zdemontuj zawór odcinający (jeśli był).

1. Następnie należy zainstalować trzpienie z nakrętkami z zaworu termostatycznego na wlocie baterii. Aby uszczelnić złącze, można użyć kabla holowniczego lub specjalnej taśmy polimerowej.
2. Następnie montuje się przewody rurowe, których częścią jest zakupiony termostat. Podczas dokowania części ze sobą należy również zwrócić uwagę na poprawność i dokładność montażu.

1. Ostatnim etapem jest połączenie taśmy z rurą doprowadzającą chłodziwo. Stosuje się napędy o odpowiedniej średnicy.

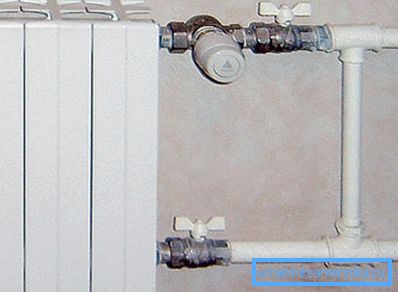

Pamiętaj, że instalując zawór w systemach monotube należy przewidzieć instalację obejścia. Ta zwora łączy ze sobą rury zasilające i wydechowe. Aby obejść, należy wziąć część o mniejszej średnicy i osadzić ją do punktu, w którym zamontowany jest zawór.

Należy to zrobić, aby zainstalowany termostat nie blokował dostępu czynnika grzewczego do innych akumulatorów, znacznie obniżając temperaturę w innych pomieszczeniach (zdalnie od kotła).

Jest to szczególnie ważne w przypadku mieszkań z pionowym przepływem chłodziwa. Nieprawidłowo zainstalowany termostat zablokuje przepływ wody do mieszkań znajdujących się poniżej, co nie zwiększy komfortu i nastroju u sąsiadów.

Wniosek

Termostaty do systemów grzewczych pozwalają dokładnie ustawić temperaturę w pomieszczeniach. Jeśli jednak w Twoim domu zainstalowany jest autonomiczny system ogrzewania, lepiej jest regulować mikroklimat za pomocą elektronicznego systemu kotła. Nie tylko obniżasz lub zwiększasz temperaturę, ale także oszczędzasz zużyty nośnik energii. Więcej informacji na ten temat można znaleźć w wideo w tym artykule.
