Układamy rury grzewcze w podłodze, tworzymy ciepło i wygodę

Być może najbardziej ekonomiczną opcją do ogrzewania pomieszczenia jest ogrzewanie rur w podłodze - omówimy poniżej zalety i wady różnych materiałów. Z reguły odbywa się to za pomocą usieciowanego polietylenu lub metalu-plastiku, który jest również polietylenem, połączonym jedynie z dwóch modyfikacji - usieciowanych (wewnątrz) i zwykłych (na zewnątrz).

Oprócz zalet tych materiałów, powiemy Ci również o zasadach instalacji systemu ogrzewania podłogowego, a ponadto zobacz film wideo w tym artykule.

System ogrzewania podłogowego

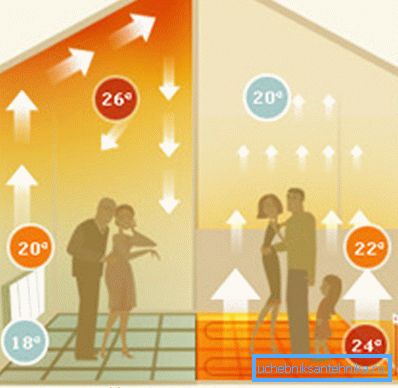

Uwaga Zwróć uwagę na górną cyfrę - pokazuje, jak powietrze ogrzewa się z grzejników i ogrzewania podłogowego. W pierwszym przypadku najwyższa temperatura koncentruje się pod sufitem, co prowadzi do marnotrawienia energii (konieczne jest ogrzewanie więcej ciepła w celu ogrzania pomieszczenia od dołu). Druga opcja pokazuje, jak gorące powietrze, wznoszące się, stopniowo chłodzi, co jest przydatne nie tylko finansowo, ale także dla zdrowia.

Materiały

• Sieciowany polietylen do układania systemu ogrzewania podłogowego może wytrzymać ciśnienie do 10 barów, co jest wystarczające dla dowolnego autonomicznego kotła, a nawet do scentralizowanego ogrzewania (jeżeli, oczywiście, takie połączenie jest możliwe). Układanie takiej rury odbywa się za pomocą plastikowych wsporników, które są przymocowane do łącznika w postaci taśmy - takie urządzenie mocujące pozwala ci wyraźnie wytrzymać krok instalacji, co jest ważne dla takiego układu ogrzewania. Ściany polietylenowe są w stanie wytrzymać temperaturę wody do 110 ° C, ale płyn chłodzący nigdy nie osiąga takiego znaku, dlatego w tym przypadku rura jest również całkowicie chroniona.

• Również w przypadku ogrzewanego wodą systemu podłogowego używa się laminatu na bazie metalu - jest to ten sam polietylen, tylko dwie modyfikacje i warstwa folii aluminiowej w środku. Tak więc wierzchnia warstwa składa się ze zwykłego PE, następnie jest klej, potem - folia aluminiowa, ponownie klej, a następnie w środkowym usieciowanym plastiku. Ogólne parametry techniczne tutaj są prawie takie same jak w przypadku konwencjonalnego usieciowanego polietylenu, ale laminat na bazie metalu ma dwie wyraźne zalety - jest on mniejszy w cenie i sztywność ścianek (ze względu na wzmocnienie).
• Faktem jest, że polietylenowe rury grzewcze w jastrychu muszą być napełnione wodą przed wylaniem na nie roztworu, aby nie odkształciły się pod ciśnieniem powyżej masy, ale metalowy tynk tego nie wymaga - warstwa wzmacniająca z folii aluminiowej doskonale chroni rurę przed ściskaniem. Ale przy wyborze materiału bardzo ważne jest sprawdzenie warstwy folii - nie powinno tam być szewu i musi być na kleju. Bezszwowa warstwa może być po prostu gładka (bez blizny) lub owinięta zakładka.

Zalecenie. Możesz spotkać się z taką sytuacją - w sklepie otrzymasz propozycję bezszwowego laminatu metalowego, ale instrukcje producenta niejasno rozjaśnią ten parametr. W takim przypadku poproś sprzedawcę o odcięcie rury 5 mm od cewki i podziel ją w celu kontroli wizualnej. Jeśli nie otrzymasz takich testów, nie powinieneś kupować tego materiału.

Prace montażowe

Nie będziemy szczegółowo opisywać, w jaki sposób wylewa się jastrych - artykuł nadal nie jest o tym - ale nadal dotykamy podstawowych wymagań dotyczących instalacji systemu ogrzewania podłogowego (są one takie same dla wody i prądu elektrycznego).

Przede wszystkim musisz ogrzać bazę, aby nie używać ciepła za darmo, a także (zwłaszcza w sektorze prywatnym na pierwszym piętrze), aby zainstalować odcinającą hydroizolację i, jeśli to konieczne, musisz wzmocnić niższy jastrych siatką tynkową lub nawet wzmocnieniem.

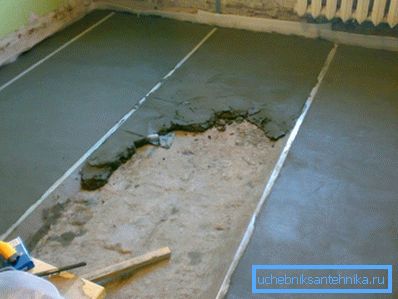

Napełnianie odbywa się w sygnalizatorach - podstawa musi być płaska, aby rura opadała równomiernie na podłogę, bez różnic wysokości. Dodatkowo, po wylaniu dolnej warstwy, instalacja zajmie 28 dni - pozwoli to całkowicie wyschnąć, a będziesz w stanie zamocować wsporniki bez obawy, że kołek się nie zatka.

Na górnym obrazie można zobaczyć ciepłą podłogę w przekroju, tylko w tym przypadku warstwy izolacji termicznej elementu również oznaczają niższy jastrych, a bezpośrednio pod rurą najlepiej rozprowadzić foliowaną piankę polietylenową jako reflektor rozgrzewający.

Może się zdarzyć (szczególnie w nowych budynkach), że wylewka jest gotowa i nie jest izolowana, a następnie w zimnych obszarach umieszczane są na niej arkusze wytłaczanej pianki polistyrenowej, która jest lepiej pokryta folią, która ma zdolność odbijania promieniowania podczerwonego.

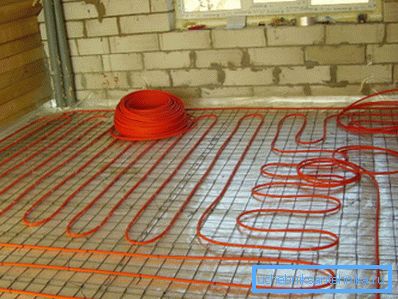

Rurę można układać w specjalnych wspornikach do montażu podgrzewanych podłóg lub zwykłych spinaczy, mocując je w podłodze za pomocą kołków i śrub.

Najlepsze rozstawienie rur wynosi 15-20 cm - pozwala to równomiernie ogrzać powierzchnię i nie odczuje na niej żadnych spadków temperatury. Aby wykonać ostre zakrzywienie wzmocnionego metalem tworzywa sztucznego i nie uszkodzić go, należy umieścić stalową sprężynę o średnicy 18-20 mm (kawałek 20-25 cm) na rurze o przekroju 16 mm.

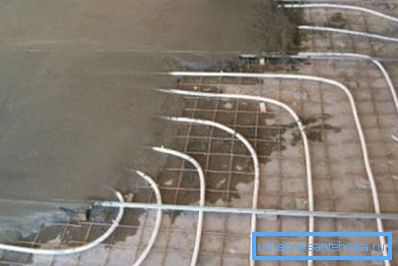

Górna warstwa jastrychu wlewana jest dokładnie tak samo jak dolna - lampy ostrzegawcze są zainstalowane na górze zamontowanej rury, jak na powyższym zdjęciu, a na nią wylewa się roztwór, do którego dodawany jest plastyfikator. Próbny rozruch ogrzewania można wykonać natychmiast po nalaniu, ale w żadnym wypadku nie należy go zostawiać - roztwór pęknie z powodu temperatury.

Wniosek

Jeśli zainstalujesz ciepłą podłogę własnymi rękami, zdecydowanie musisz obliczyć, ile rury przejdzie do danego obszaru (może być układana za pomocą węża lub spirali), tak aby pod jastrychem nie było żadnych łączących metalowych elementów. W przypadku, gdy jedna wnęka nie wystarcza dla pewnej sekcji, podziel ją na dwa skrzydła, unikając w ten sposób ukrytego dokowania (patrz również artykuł Jak prawidłowo wybrać rury do ogrzewania: rozumiemy rodzaje połączeń i materiałów).

Powodzenia!
