Węzeł mieszający do podłogi ocieplanej: nominacja, zasada

Zespół mieszający pompy do ogrzewania podłogowego jest konieczną i bardzo ważną częścią systemu ogrzewania podłogowego, bez którego jego normalne działanie jest niemożliwe. Rozpatrzymy cel i zasadę działania tej strony, a także nauczymy się jak montować mikser samodzielnie.

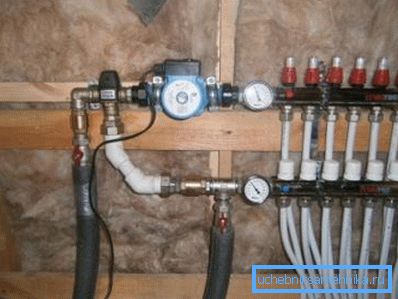

Moduł mieszający do ogrzewania podłogowego

Cel

Aby lepiej zrozumieć przeznaczenie agregatu, należy rozważyć urządzenie systemu ogrzewania podłogowego. W jastrychach posadzkowych układane są metalowe rury, które cyrkulują chłodziwo.

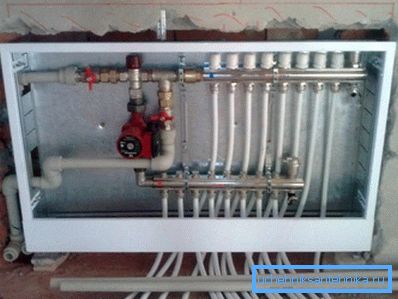

Jeden koniec każdej takiej rury jest połączony z kolektorem zasilającym, a drugi z kolektorem. Same rury są układane w postaci konturów jednej lub drugiej postaci.

Ciepła woda wypływa z kotła grzewczego do kolektora zasilającego, następnie przechodzi przez kontury ogrzewanej podłogi i wchodzi do kolektora zbiorczego, skąd wraca do już schłodzonego kotła. W kotle ponownie się nagrzewa i wchodzi do kolektora zasilającego.

Z reguły domy są wyposażone w połączone systemy grzewcze, w tym grzejniki i podgrzewane podłogi. Czynnik grzewczy jest podgrzewany przez kocioł.

Temperatura wody przepływającej przez wymiennik ciepła kotła wynosi około 75 - 95 ° C, co jest całkiem do przyjęcia dla grzejników, jednak niedopuszczalne jest podawanie do powierzchni podłogi.

Ogrzewanie podłogowe to system niskotemperaturowy, który wymaga nośnika ciepła nie gorącego niż 35 - 50 ° C. Jednak tryb pracy kotła nie implikuje takich wartości, zwłaszcza, że ​​ta temperatura jest oczywiście niewystarczająca dla grzejników.

Zwróć uwagę! W celu rozwiązania istniejącej sprzeczności stosuje się jednostkę mieszającą z ogrzewaną wodą podłogę, która miesza ciecz z kolektora powrotnego do źródła gorącej wody, obniżając w ten sposób temperaturę zasilania do wymaganego poziomu.

Zasada działania

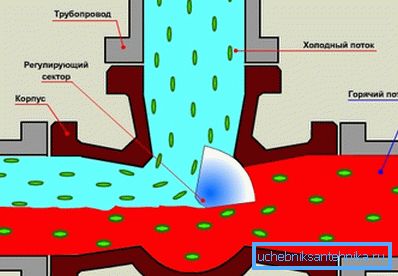

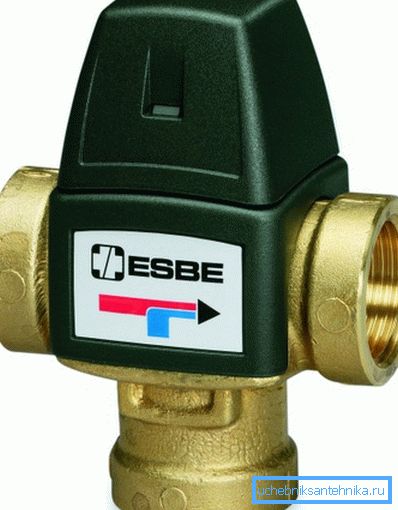

Zasada działania zespołu mieszającego opiera się na zastosowaniu zaworu trójdrogowego lub dwudrożnego. Jest to urządzenie sanitarne, które ma dwa wloty i jeden wylot (dwa wyloty i jeden wlot - w zależności od instalacji i wykonywanego zadania).

Zawór ma trzy pozycje:

1. Wejście 1 jest otwarte, wejście 2 jest zamknięte, wyjście jest otwarte;
2. Wejście 1 jest zamknięte, wejście 2 jest otwarte, wyjście jest otwarte;
3. Zarówno wejścia, jak i wyjścia są otwarte.

Zarządzanie (przełączanie) odbywa się ręcznie lub za pomocą głowicy termostatycznej, można również podłączyć serwo. Interesuje nas opcja z głowicą termostatyczną.

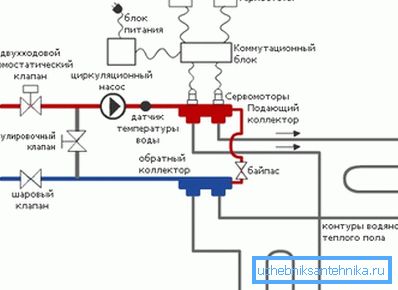

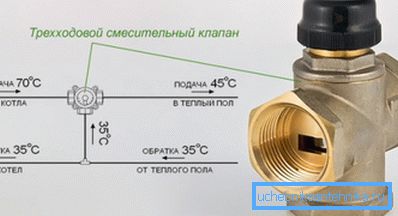

Teraz rozważ pracę całej witryny:

• Ciepła woda o temperaturze 70 - 95 ° C jest dostarczana do jednego z wlotów zaworu;
• Pompa cyrkulacyjna i kolektor doprowadzający chłodziwo do konturów podłogi są połączone z wyjściem urządzenia;
• Rurociąg powrotny układu jest podłączony do rury powrotnej przechodzącej do kotła, jednak ma on odgałęzienie połączone z drugim wlotem zaworu trójdrogowego, przez który przepływa zimna woda do gorącej wody;
• Termostatyczna głowica zaworu ma zdalny czujnik, który mierzy temperaturę wody w kolektorze zasilającym;
• Termostat jest tak ustawiony, że jeśli temperatura na kolektorze dolotowym wzrośnie powyżej ustalonej wartości, zawór zamyka wlot połączony z przepływem chłodziwa z kotła, a woda w obiegach podłogowych krąży w krótkim kole bez kotła;
• Gdy temperatura w kolektorze doprowadzającym spadnie poniżej ustalonej wartości, zawór ponownie otworzy wlot gorącą wodą i podłoga zacznie się rozgrzewać.

Zwróć uwagę! Z reguły w małych systemach stosuje się zawór dwukierunkowy, w którym nie ma pozycji, w której zasilanie ciepłą wodą jest otwarte, a wlot podłączony do powrotu jest zamknięty. Eliminuje to przedostawanie się przegrzanego płynu chłodzącego do układu, ponieważ jest on obarczony wypadkami.

Odmiany i skład

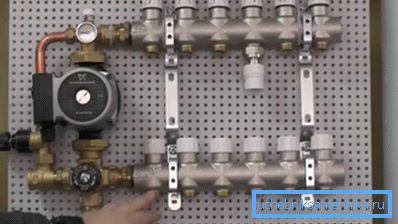

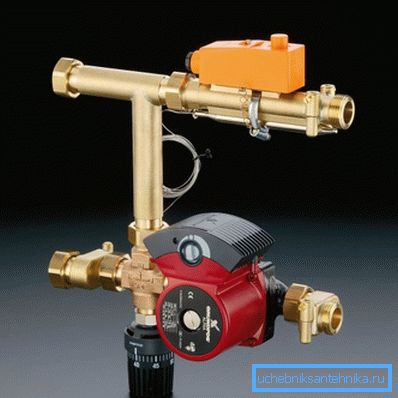

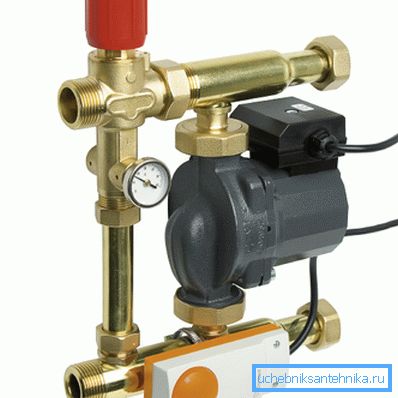

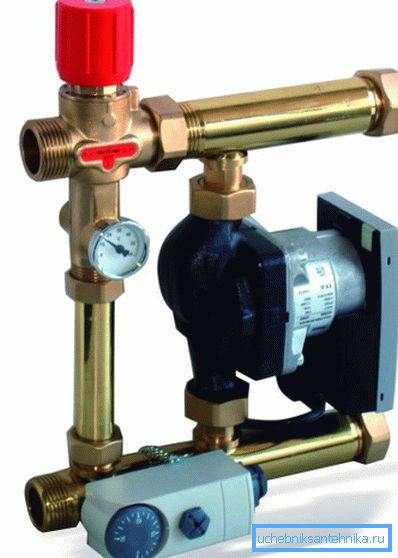

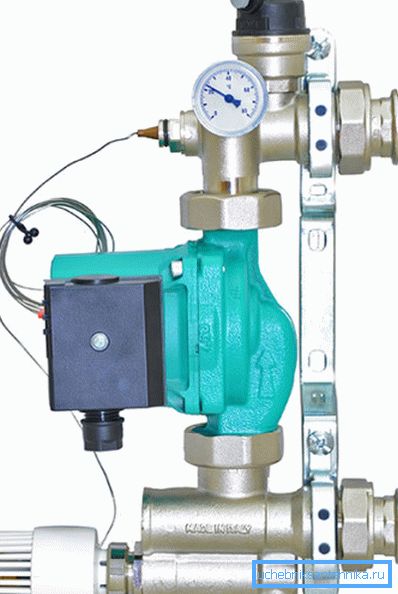

Rynek nowoczesnej hydrauliki oferuje gotowe węzły kolektora z systemem odprowadzania wody i oddzielnymi modułami mieszającymi z pompą i wszystkimi niezbędnymi szczegółami w zestawie. Większość producentów systemów ogrzewania podłogowego ma obie opcje na stanie.

Jednocześnie niemal każdy dostawca urządzeń hydraulicznych zawsze oferuje wszystkie części niezbędne do samodzielnego montażu podobnych komponentów, w tym pompy, zawory, urządzenia pomiarowe, termostaty z czujnikami, kranami i wszystkimi niezbędnymi urządzeniami do łączenia ich w jeden system. Z tego powodu dziś nie ma problemu z montażem działającego układu mieszającego własnymi rękami, a jego jakość nie będzie gorsza niż montaż fabryczny.

Zwróć uwagę! Cena modułu fabrycznego będzie znacznie wyższa niż w przypadku samodzielnego montażu, a dostępność wysokiej jakości komponentów sprawia, że ​​montaż ten jest możliwy nawet dla amatora.

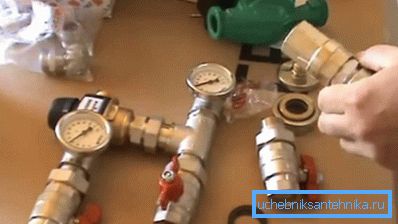

Do samodzielnego montażu potrzebne będą następujące części:

• Zawór trójdrożny z głowicą termostatyczną i czujnikiem zdalnym;
• Kilka zaworów kulowych (2 - 5);
• Pompa cyrkulacyjna;
• Dwa termometry i jeden manometr;
• Splitter Tee;
• Adaptery i złączki do przełączania części.

Zwróć uwagę! Przy minimalnym montażu można obejść się bez termometrów i manometrów, można również wykluczyć zawory kulowe, ale jest to bardzo niepożądane.

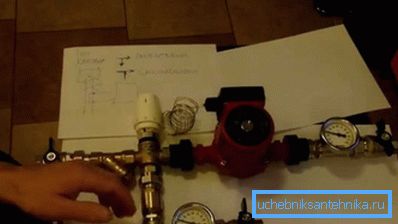

Zgromadzenie

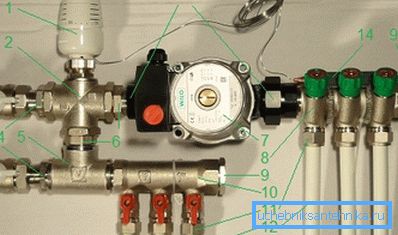

Jeśli nie zgadzasz się na przepłacanie za montaż fabryki, to naszą uwagę na naszą uwagę. Aby było bardziej zrozumiałe, weźmy na przykład gotowy węzeł, a my na nim oprzemy.

1. Zacznijmy od zaworu trójdrogowego 1? (2). Nakręcamy głowicę termiczną (1) na głowę za pomocą zdalnego czujnika, którego jeszcze nie dotykamy.
2. Do jednego zaworu wlotowego dołączyć zawór kulowy American? (3) używając płyty łączącej 1? - ?? (4). Do drugiego wejścia przymocujemy trójnik 1? (5) używając złączki 1? (6). Za pomocą tee przymocuj ten sam zawór kulowy, co wejście miksera.
3. Do wylotu zaworu (oznaczonego jako "AB") podłączamy pompę cyrkulacyjną (7) za pomocą nakrętki z gwintem wewnętrznym 1? (13). Do wyjścia pompy podłączyć rozdzielacz 1? - (8).
4. Do wolnego wyjścia trójnika podłączonego do zaworu i zaworu kulowego podłączyć kolektor powrotny (10). Między trójnikiem a kolektorem jest pożądane zainstalowanie termometru do monitorowania temperatury powrotnego przepływu. Dla niezawodności zawór zwrotny może być wyposażony w zawór zwrotny, aby zapobiec przepływowi zwrotnemu.
5. Teraz zdejmujemy zdalny czujnik temperatury (14) i instalujemy go na kolektorze zasilającym za pomocą zacisków. Aby uzyskać dokładniejszą pracę urządzenia, to miejsce może zostać ogrzane.
6. Kolektory zamykane są zaślepkami (9), łączymy z nimi rury kształtów ciepłej podłogi (12) za pomocą łączników (11), a my łączymy rury do rur zasilających i powrotnych z kotła do zaworów kulowych.

Zwróć uwagę! Zaleca się wyposażenie systemu w dwa termometry do monitorowania temperatury głowicy zasilającej i powrotnej. Pomoże to prawidłowo skonfigurować pompę.

Wniosek

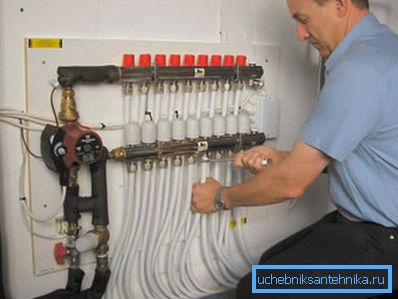

Każdy człowiek, który choć raz trzymał w dłoniach klucz, będzie w stanie własnymi rękami zmontować węzeł mieszający do ciepłej podłogi. Wystarczy postępować zgodnie z instrukcjami i obejrzeć wideo w tym artykule.
