Wiązanie chłodnicy - schematy i dokowanie

Ogólnie rzecz biorąc, wiązanie grzejnika łączy nowego gracza z grą. Grzejnik pasuje do rur, jest wyposażony w nowe wtyczki i dźwignie regulacyjne - to wszystko, jest już w grze.

Ale dźwięczna prostota działa tylko wtedy, gdy wszystko jest zrobione poprawnie, chłodziwo przechodzi chłodnicę we właściwym kierunku, grzejniki są wyposażone w okucia z pełnym zrozumieniem problemów kompatybilności, połączenia są zapieczętowane wiedzą.

Prosty proces, ale wiedza jest potrzebna

Aby zrozumieć poprawność procesu, dzielimy go na komponenty.

Cała instrukcja wygląda następująco:

• Dostępne schematy podłączenia grzejników - wybieramy;
• Kompatybilność różnych typów baterii i kształtek - sprawdź;
• Grzejniki taśmowe z rurami - stacja dokująca.

Informacje! Oddzielnie rozważane będą ogólne zasady przestrzennego rozmieszczenia grzejnika, ponieważ ich zaniedbanie może znacznie zmniejszyć wydajność akumulatora.

Koncepcje ogólne

Naruszenie prostych zasad dotyczących umieszczania baterii może negować wszystkie kolejne etapy wiązania, zmniejszając wydajność jednego łącza do 25%.

A więc:

• Odległość od parapetu nie powinna być mniejsza niż 10 cm;
• Odległość od podłogi do dolnej krawędzi grzejnika nie powinna być mniejsza niż 12 cm;
• Grzejnik nie jest umieszczony blisko ściany, minimalna szczelina między nimi powinna wynosić 20 mm;

Dla twojej informacji! Zestaw montażowy z wtyczkami zawiera uchwyty na baterie sekcyjne, aw przypadku paneli elementy mocujące są dołączone do grzejnika. Zostały one pierwotnie zaprojektowane na wymagany okres.

Ale pragnienie naszego człowieka, aby zaoszczędzić pieniądze i zrobić wszystko na swój sposób, zmusza go do tego. Kolejna sztuczka, która przypomni ci o potrzebie szczeliny - grzejnik z odbłyśnikiem folii jest przyklejony do ściany pod baterią, a pomiędzy nią a grzejnikiem jest potrzebna szczelina.

• Uważaj na niszy pod baterią. Chęć ukrycia grzejnika może prowadzić do utraty wydajności i przenoszenia ciepła. Dla miłośników estetyki ceną pytania może być 10% utrata wymiany ciepła w niszach półotwartych i 20% w zamkniętych niszach.

Rozumiemy ze schematami

Ważne jest, aby poprawnie wprowadzić grzejnik do schematu. W domkach letniskowych w małych budynkach mieszkalnych mogą znajdować się dwa systemy ogrzewania. W budynkach mieszkalnych z reguły jedna opcja.

Oto one:

1. Konstrukcja z pojedynczą rurą;
2. System dwururowy.

W układzie jednorurowym woda z kotła przechodzi przez cały cykl z kotła, przez baterie, do kotła przez jedną rurę.

Trudno powiedzieć, jaki jest początkowy pomysł inżynierów rozwoju tego systemu, ale ma on wiele wad:

• Woda lub nośnik ciepła pod ciśnieniem jest podawany do górnego punktu i samoczynne opróżnianie spada. Temperatura powietrza w wyższych pokojach lub na piętrach będzie wyższa niż w dolnych;
• Praktycznie bez regulacji procesu. Za pomocą prostego wyposażenia można ustawić obliczoną wartość płynu chłodzącego, ale nie będzie powodu do dolnych pięter;
• Nadzwyczajna praca zarówno lokalnego, jak i całego pionu powoduje wiele problemów. Konieczne jest odłączenie pionu lub domu.

Dla twojej informacji! Mówiąc, że nie ma regulacji tego procesu, nieco odeszliśmy od prawdy, teraz istnieją złożone systemy, które umożliwiają regulowanie tego procesu. Są one jednak bardzo drogie i przeznaczone są tylko do domów z niezależnym kotłem.

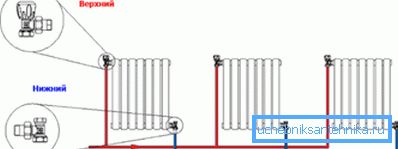

Konstrukcja dwururowa jest zarówno prostsza, jak i bardziej niezawodna. Chłodziwo jest podawane przez jedną rurę, a ochłodzona woda przechodzi przez drugą.

Dostępne są dwie opcje połączenia:

• Pierwszy - rury prowadzące i odbierające, z jednej strony osiadają;
• Druga - prowadząca rura biegnie w jednym kierunku, a wyładowanie przechodzi na drugą stronę. Schemat ten ma zastosowanie do akumulatorów długich i niskich, z reguły typu podłogowego, do wysokiej jakości dystrybucji ciepła.

Uwaga! Niezależnie od rodzaju połączenia, rurka z ciepłą wodą powinna znajdować się na górze, a rura z zimną wodą, zwana również "powrotem", powinna znajdować się na dole. W źródłach znajdziesz opcję doprowadzenia ciepłej wody z dołu, jak to możliwe lub alternatywy.

Było to do zaakceptowania około 40 lat temu, kiedy rury z promiennikiem z polipropylenu pochodziły z kategorii science fiction, a rury były tylko metalowe, ale potem również wyszły z sytuacji. Mówimy od razu - dolny eyeliner gorącej wody zawiedzie Cię.

Grzejniki są gotowe

Kolekcja grzejników nie będzie stanowić problemu, wszystko odbywa się ręcznie z normami:

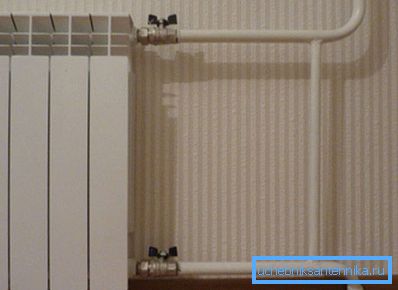

• Ustalimy schemat połączenia (gorący zapas od góry, pamiętasz), dolną część podajemy pod zwrotem;
• Przy górnym wlocie, przeciwnie do wlotu chłodziwa, umieszcza się korek z zaworem Mayevskiego, aby obniżyć powietrze;
• Przy dolnym wyjściu, naprzeciwko wyjścia powrotnego, instalujemy zaślepkę chłodnicy.

Wskazówka! Wszystkie połączenia gwintowane, dla których nie są przewidziane uszczelki gumowe, są uszczelniane za pomocą kabla do ciągnięcia i specjalnej pasty lub specjalnej taśmy FUM, która przypomina taśmę izolacyjną.

Kilka słów o zgodności

Dokowanie - końcowy proces

Obecnie w procesie wiązania mogą brać udział trzy typy rur:

• Wiązanie grzejników żeliwnych z metalowymi rurami. Szczerze mówiąc, metal + żeliwo jest odmianą wczorajszego dnia. Wybraliśmy baterie żeliwne ze względu na ich niezawodność, długotrwałe utrzymywanie temperatury, prosimy o stosowanie, ale rury można wymieniać na polipropylen;
• Wiązanie grzejników grzewczych z rurami metalowo-plastikowymi. Dość niezawodna opcja. Ma metalową pochwę, umożliwia przejście do trudno dostępnych miejsc bez zmiany schematu połączenia. Doskonale powtarza każdą krzywiznę ściany.

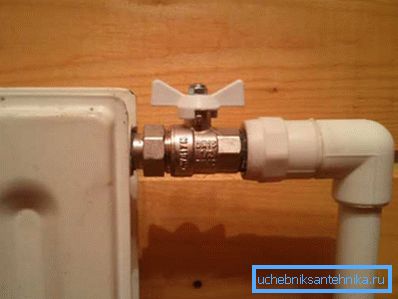

• Najciekawszy jest schemat instalacji grzejników z polipropylenem. Przy wszystkich zaletach podobnych do rur metalowo-plastikowych, związki polipropylenowe są znacznie bardziej niezawodne. Tak więc w tym przypadku stosuje się lutowanie za pomocą specjalnych lutownic do takich rur.

Wskazówka! Konstrukcje polipropylenowe są ustawiane wolniej niż metal-plastik, ale masz gwarancję na rury, połączenia, lutowanie. W przypadku metalu-plastiku różnice temperatur powodują różne rozszerzanie się metalu i tworzywa sztucznego, co może prowadzić do nieszczelności iw najbardziej nieodpowiednim momencie.

Podsumowując

Zasady wiązania grzejnika są proste: najważniejsze jest, aby wiedzieć, gdzie się połączyć, a film wideo w tym artykule powie Ci, jakie okucia potrzebujesz i jaki klucz.
