Winda grzewcza: pierwszy znajomy

17-06-2018
Ogrzewanie

W tym artykule musimy dowiedzieć się, czym jest winda w systemie grzewczym i jak działa. Oprócz funkcji będziemy analizować tryby działania jednostki windy i sposób jej regulacji. Więc idź.

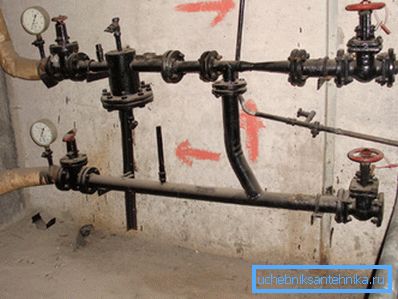

Winda podczas instalacji.

Co to jest

Funkcje

Mówiąc prościej, węzły grzewcze windy są swoistymi buforami pomiędzy systemem głównym ogrzewania i budynkami mieszkalnymi.

Łączą kilka funkcji:

  • Przekształcają różnicę ciśnień między liniami trasy (3-4 atmosfery) na 0,2 niezbędne do działania obiegu grzewczego.
  • Służą do uruchamiania lub zatrzymywania systemów grzewczych i ciepłej wody.
  • Umożliwia przełączanie między różnymi trybami pracy systemu CWU.

Określ: temperatura wody w kranach nie powinna przekraczać 90-95 stopni. Latem, gdy temperatura wody w linii zasilającej nie przekracza 50-55 ° C, z tego wątku zasilana jest ciepła woda. W szczycie zimnej pogody, dostarczanie gorącej wody musi zostać przełączone na rurociąg powrotny.

Przedmioty

Najprostszy schemat ogrzewania windy obejmuje:

  1. Kilka zaworów wejściowych na gwincie zasilania i powrotu. Przepływ jest zawsze zlokalizowany nad zwrotem.
  2. Para zaworów domu, cięcie zespołu windy z systemu grzewczego.
  3. Gryazeviki na boisku i, rzadko, na linii powrotnej.

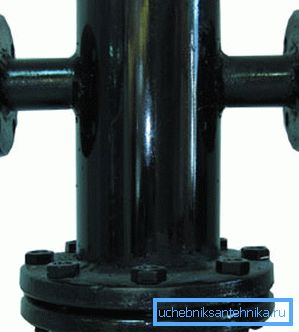

Na zdjęciu - studzienka zapobiegająca przedostawaniu się piasku i kamienia do obiegu grzewczego.
  1. Dumping urządzeń w obiegu grzewczym, które pozwalają całkowicie opróżnić lub zresetować system do zrzutu, wypychając z niego znaczną część powietrza podczas rozruchu. Zrzuty są uważane za dobre dla drenów.
  2. Zawory regulacyjne, które mierzą temperaturę i ciśnienie zasilania, powrotu i mieszaniny.
  3. W końcu, rzeczywista dźwignia wodna jest trójnikiem z kołnierzem dla rur z dyszą wewnątrz.

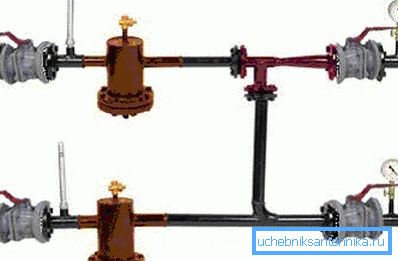

Najprostszy węzeł windowy.

Jak działa system ogrzewania windy? Zasada jego działania opiera się na prawie Bernoulliego, zgodnie z którym ciśnienie statyczne w przepływie jest odwrotnie proporcjonalne do jego prędkości.

Gorąca i wyższa woda z rury zasilającej jest wtryskiwana przez dyszę do gniazda podnośnika i tworzy, choć paradoksalnie, dźwięki, strefa próżni, która pobiera część wody z rurociągu powrotnego do powtarzającego się obiegu cyrkulacji.

Zapewnia to:

  • Duży przepływ płynu chłodzącego przez obwód przy minimalnym przepływie z autostrady.
  • Wyrównanie temperatur w pobliżu windy i oddalonych od niej grzejników.

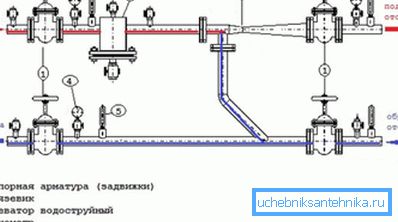

Cyrkulacja wody.

W jaki sposób są mierzone presje podczas sezonu grzewczego? Podajemy typowe parametry.

Punkt pomiarowy Ciśnienie, kgf / cm2
Posuw po zaworze wlotowym 6.0
Zwróć post 3.2
Wymieszaj po windie 3.4
Ciśnienie mieszanki jest tylko nieznacznie wyższe niż ciśnienie w rurociągu powrotnym.

Temperatury na trasie i po windzie podlegają tak zwanemu rozkładowi temperatury, który decyduje o temperaturze zewnętrznej. Maksymalna wartość linii zasilającej trasy wynosi 150 stopni: przy dalszym ogrzewaniu woda zagotuje się pomimo nadciśnienia. Maksymalna temperatura mieszaniny wynosi 95 C dla dwururowej i 105 dla systemów jednorurowych.

Oprócz tych elementów podnośnik systemu grzewczego może zawierać gwintowanie gorącą wodą.

Możliwe są dwie podstawowe konfiguracje.

  1. W domach wybudowanych przed końcem lat 70. CWU jest zasilana przez jedną wkładkę w zasilaniu i jedną na linii powrotnej.
  2. W nowszych domach na każdej linii występują dwa wiązania. Na kołnierzu umieszczona jest podkładka ustalająca o średnicy 1-2 mm większa niż średnica dyszy do łączenia rur pomiędzy wkładkami. Zapewnia on spadek wystarczający do zapewnienia, że ​​po włączeniu CWU zgodnie ze schematami od zasilania do zasilania i od powrotu do powrotu, woda stale krąży przez połączone piony i podgrzewacze na ręczniki.

Obszary odpowiedzialności

Co to jest węzeł ogrzewania windy - jakoś zrozumieliśmy.

I kto jest za to odpowiedzialny?

  • Część trasy wewnątrz domu do kołnierzy zaworów wlotowych jest obszarem odpowiedzialności organizacji transportu ciepła (sieci ciepłownicze).
  • Wszystko po zaworach wlotowych, a same zawory są obszarem odpowiedzialności organizacji mieszkaniowej.

Jednakże: wybór windy grzewczej zgodnie z liczbą (rozmiar), obliczenie średnicy dyszy i podkładki przytrzymujące są realizowane przez sieci grzewcze. Właściciele domów zapewniają jedynie instalację i demontaż.

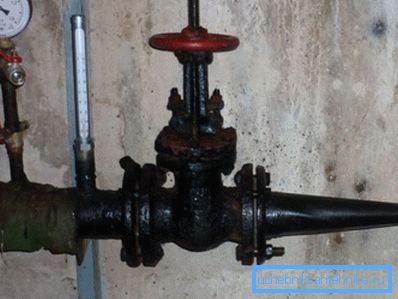

Zdemontowane dysze.

Kontrola

Organizacją kontrolującą jest ponownie sieć grzewcza.

Co dokładnie kontrolują?

  • Kilka razy w ciągu zimy przeprowadzane są kontrolne pomiary temperatur i ciśnień przepływu, powrotu i mieszanki.. W przypadku odchyleń od rozkładu temperatur, winda grzewcza jest ponownie obliczana z otworem lub zmniejszeniem średnicy dyszy. Oczywiście nie powinno się tego robić w szczycie zimnej pogody: w temperaturze -40 ° C, dostęp do ogrzewania na ulicy można złapać za pomocą lodu w ciągu godziny po ustaniu obiegu.
  • W przygotowaniu na sezon grzewczy sprawdzany jest stan zaworów odcinających. Sprawdzenie jest niezwykle proste: wszystkie zawory w zespole zachodzą na siebie, po czym otwiera się dowolny zawór regulacyjny. Jeśli woda pochodzi z tego - musisz szukać błędu; ponadto, w każdej pozycji zaworów, nie powinny mieć przecieków nad gruczołami.
  • Wreszcie, pod koniec sezonu grzewczego, windy w systemie grzewczym wraz z samym systemem są testowane pod kątem temperatury.. Czynnik grzewczy jest podgrzewany do maksymalnych wartości przy wyłączonym zasilaniu CWU.

Zarządzanie

Wydajemy zlecenie wykonania niektórych operacji związanych z pracą windy.

Rozpocznij ogrzewanie

Jeśli system jest pełny, wystarczy otworzyć zawory domowe i rozpocznie się cyrkulacja.

Nieco bardziej skomplikowana jest instrukcja uruchomienia upuszczonego systemu.

  1. Wyładowanie w rurze powrotnej otwiera się i wyładowanie w strumieniu zamyka się.
  2. Powoli (aby uniknąć uderzenia hydraulicznego), otwiera się górny zawór mieszkalny.
  3. Po przejściu wody na wysypisko jest czyste, bez powietrza, zamyka się, po czym otwiera się dolny zawór mieszkalny.

Jest to przydatne: jeśli nowoczesne zawory kulowe są zainstalowane na pionach, kierunek resetowania obwodu nie ma znaczenia. Ale za pomocą śruby, szybki przepływ wstecz może oderwać zawór, po czym ślusarz będzie musiał długo i bolesne poszukiwanie przyczyn zatrzymania krążenia w pionach.

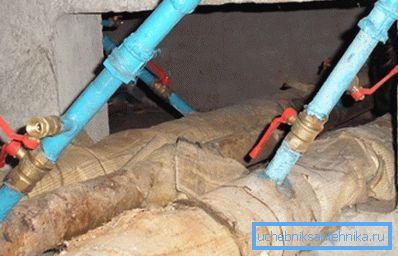

Zawory kulowe na rurach grzewczych.

Pracuj bez dyszy

Przy katastrofalnie niskiej temperaturze wody na powrocie w szczycie zimnej pogody stosuje się windę bez dyszy. System odbiera chłodziwo z autostrady, a nie mieszaninę. Dławik jest zablokowany stalowym naleśnikiem.

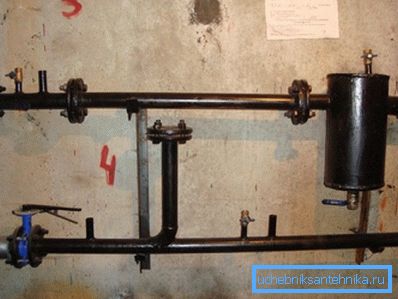

Winda z wyjętą dyszą i podłączoną ssawką.

Regulacja różnicowa

Kiedy powrót jest zbyt wysoki i nie można szybko wymienić dyszy, praktykuje się regulację zaworu różnicowego.

Jak zrobić to sam?

  1. Mierzone jest ciśnienie zasilania, po którym manometr jest umieszczony na powrocie.
  2. Zawór wlotowy na rurze powrotnej całkowicie zamyka się i stopniowo otwiera przy pomocy kontroli ciśnienia na manometrze. Jeśli tylko zakryjesz zatrzask - jej policzki mogą nie wpaść całkowicie na pręt i zsunąć się później. Ceną niewłaściwego postępowania jest zagwarantowanie niezamrożonego ogrzewania dostępowego.

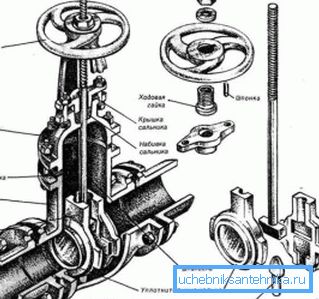

Policzki są ruchome na trzpieniu i mogą poruszać się pod własnym ciężarem.

W tym czasie nie powinno być więcej niż 0,2 atmosfer dyferencjału. Powtórny pomiar temperatury powrotu jest wykonywany w ciągu dnia, kiedy wszystkie wartości są ustabilizowane.

Wniosek

Mamy nadzieję, że nasz materiał pomoże czytelnikowi zrozumieć schemat pracy i kolejność regulacji zespołu windy. Jak zwykle, dodatkowe informacje będą oferowane jego uwagi przez załączone wideo. Sukcesy!
