Wspornik chłodnicy: kryteria doboru sprzętu do montażu

W tym artykule porozmawiamy o tym, jak zawiesić grzejnik na wspornikach. Temat ten jest bardzo interesujący, ponieważ remont w domu lub mieszkaniu często wiąże się z wymianą urządzeń grzewczych.

Ale przed przystąpieniem do rozważenia instrukcji instalacji urządzeń grzewczych, dowiemy się, jakie są wsporniki używane podczas instalacji.

Kryteria doboru elementów złącznych

Istnieją różne wsporniki do sprzedaży grzejników i oczywiście nie wszystkie nadają się do baterii, którą chcesz zainstalować. Specjalne elementy złączne różnią się rozmiarem, konfiguracją, sposobem instalacji i oczywiście kosztami.

Wybór sprzętu montażowego odbywa się zgodnie z następującymi kryteriami:

• materiały produkcyjne stosowane w produkcji baterii;
• cechy konstrukcyjne: panel lub przekrój;
• rodzaj montażu: ściana lub podłoga;
• liczba sekcji;
• szerokość szczeliny między sekcjami;
• gęstość ściany, na której wykonywane są prace instalacyjne, oraz obciążenie, które może wytrzymać ta powierzchnia.
• cena produktu.

Sprzęt do montażu na ścianie

Metoda montażu ściennego jest najbardziej popularna, jak jest powszechnie stosowana i uważana jest za tradycyjną.

Instrukcja montażu jest prosta: element mocujący jest montowany w taki czy inny sposób na powierzchni ścian, po czym zawieszony jest sprzęt grzewczy.

Ważne: Im cięższe urządzenie, które planujemy zainstalować, powinien być grubszy i bardziej niezawodny sprzęt, który będzie obciążony.

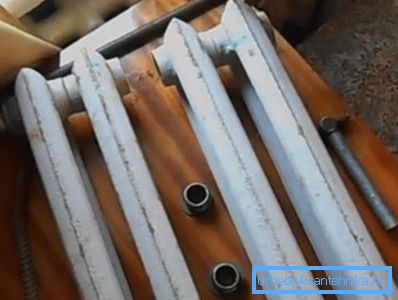

1. Najbardziej niezawodny i najbardziej masywny sprzęt używany jest do instalowania baterii żeliwnych.

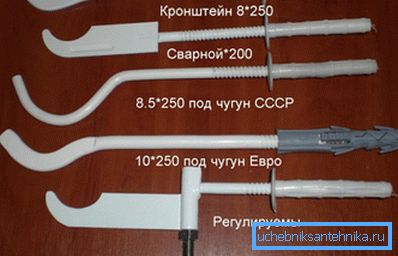

• Pin wydłużony wspornik do chłodnicy (długość do 30 cm);
• Uchwyty do odlewów żeliwnych;

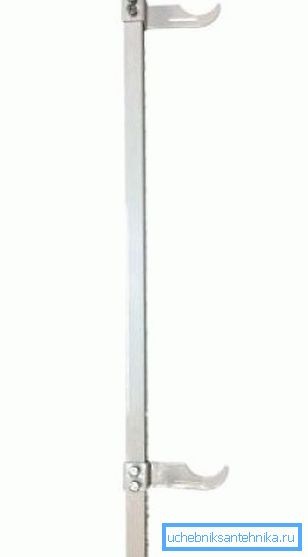

• Uchwyty zamontowane na stalowym pasku;

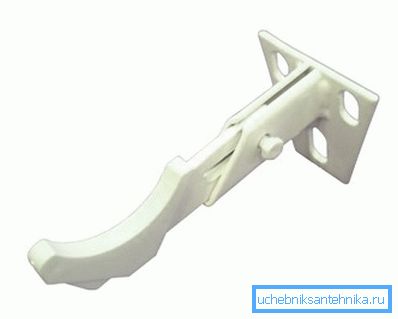

• Regulowane uchwyty stalowe, przez które można wyciągnąć lub odepchnąć tylną ścianę baterii od ściany lub wyprostować poziome położenie nagrzewnicy.

1. Do instalacji grzejników aluminiowych i bimetalowych używa się tych samych uchwytów. Wynika to z faktu, że obie kategorie grzejników charakteryzują się niską masą, taką samą odległością pomiędzy sekcjami i podobną konfiguracją.

Wśród tego typu mocowania zwracamy uwagę na:

• stalowy wspornik narożny grzejnika lub jego wzmocniona modyfikacja;

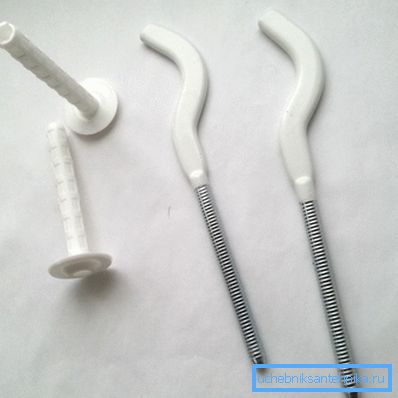

• wspornik szpilki ze stali z kołkami o długości 120-170 mm;
• standardowe mocowania ścienne z plastikową wyściółką.

Ważne: niektórzy producenci grzejników używają wsporników własnego projektu, dlatego uniwersalne produkty mogą nie być odpowiednie pod względem wielkości i konfiguracji.

Utwardzanie powierzchni i prace instalacyjne

Decydując, ile wsporników potrzebujesz do grzejnika i jakie powinny być, zwróć uwagę na rodzaj ścian.

Najlepszym materiałem ściennym do prac instalacyjnych jest płyta betonowa, ponieważ kołki są utrzymywane w nieskończoność. Najgorszym materiałem ściennym, jeśli chodzi o instalowanie ciężkich akumulatorów, jest układanie bloków adobe.

Niezadowalające cechy wytrzymałościowe wyróżniają stare ściany z cegły z grubą warstwą tynku. Typowym przykładem jest tak zwany Chruszczow.

W takich domach, bez wcześniejszego przygotowania powierzchni montażowej, mocowania mogą tymczasowo pozostawić ścianę pod ciężarem grzejnika wypełnionego wodą. Jeśli powierzchnia, na której zostanie przeprowadzona instalacja, będzie się kumulować ze starości lub będzie spuchnięta z powodu wilgoci, wymagane będą dodatkowe środki wzmacniające.

Instrukcje dotyczące prac przygotowawczych są następujące:

• Spuszczamy tynk do muru pod oknem.
• Wypełniamy siatkę tynkową. Jeśli warstwa oryginalnego tynku jest grubsza niż 3 cm, zamiast nowoczesnych siatek polimerowych, przymocuj stalową siatkę o odpowiednim rozmiarze stalowej siatki.
• Przygotowujemy roztwór tynkarski z 1 części cementu i 3 części piasku. Dokładnie wymieszać mieszaninę z wodą i doprowadzić do uzyskania jednolitej konsystencji.
• Wyrzuć zaprawę na ruszt i wyrównaj tak, aby powierzchnia tynku cementowego 2-3 mm nie osiągnęła poziomu oryginalnego tynku.
• Po całkowitym wyschnięciu warstwy nakładamy tynk wyrównujący na tym samym poziomie co reszta ściany.

Jeśli zbrojenie zostało wykonane poprawnie, wsporniki będą mocno trzymane przez długi czas.

Po utwardzeniu powierzchni można przystąpić do prac instalacyjnych.

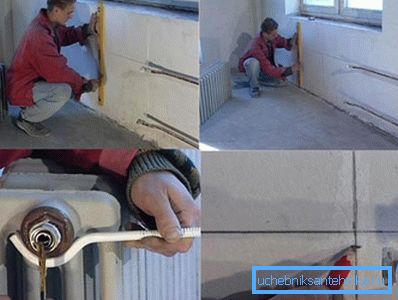

Instrukcja jest następująca:

• Wykonujemy pomiary. Mierzymy 10 cm od dolnej krawędzi parapetu - będzie to oznaczać położenie górnej linii grzejnika.

Dystans równy odległości od górnej części baterii do środka górnej strony otworu technologicznego zmniejsza się od tego znaku. Na tej etykiecie narysujemy poziomą linię.

Zmierz baterię na długość. Mierzymy szerokość parapetu i zaznaczamy środek.

Uważamy, że odległość od środka akumulatora do szczeliny między sekcjami, w których zostanie zainstalowany wspornik. Mierzymy tę odległość na poprzednio narysowanej linii. Zaznacza to położenie nawiasów.

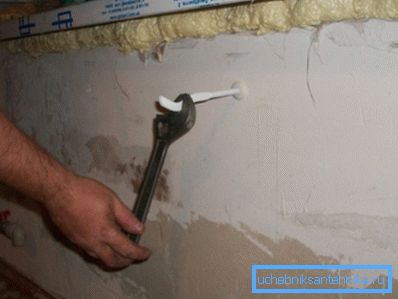

• Zainstaluj sprzęt. Wywierć otwory na plastikowe uszczelki. Napędzamy uszczelki w otworach i przykręcamy do nich uchwyty.

Po przykręceniu uchwytów można rozpocząć montaż nagrzewnicy.

Powody montażu na podłodze

Jak już wspomniano, uchwyt ścienny do grzejnika płytowego lub jego przekroju jest tradycyjnym rozwiązaniem, które było używane wszędzie przez długi czas. Ale oprócz instalacji typu ściany, istnieje sposób montażu grzejników na podłodze.

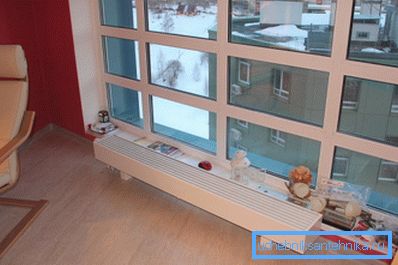

Konieczność instalacji podłogowej może być spowodowana przez konfigurację samej baterii lub elementów szklanych obiektu budowlanego. Na przykład, jeśli okna w domu lub w nowoczesnym mieszkaniu są pełnowymiarowe, zainstalowana jest bateria o krótkiej odległości centralnej.

Takie grzejniki są umieszczane na podłodze z niewielką szczeliną potrzebną do konwekcji. W rezultacie powietrze w pomieszczeniu będzie dobrze się nagrzewać, a szyba nie będzie blokowana przez masywny grzejnik.

Innym powodem montażu na podłodze jest niewystarczająca wytrzymałość ścian. Na przykład, jeśli ściana jest stara i nie ma możliwości jej wzmocnienia lub ściana jest wykonana z płyt kartonowo-gipsowych lub powlekana, bateria będzie musiała zostać położona na podłodze.

Sprzęt do montażu podłogowego

Istnieje kilka modyfikacji nawiasów, które mogą być używane podczas instalacji grzejnika na podłodze.

Zgodnie z metodą mocowania urządzenia te dzielą się na następujące typy:

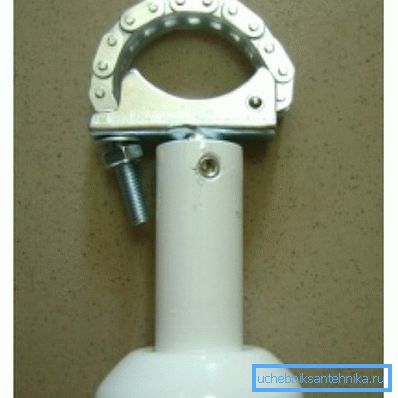

• "Łańcuch" z głównym elementem blokującym składającym się ze stalowych ogniw łańcucha połączonych ze sobą.

Ten typ łącznika podłogowego mocuje grzałkę za pomocą elastycznego uchwytu. Oznacza to, że element mocujący jest rzucany na mostek między sekcjami i zabezpieczony w tej pozycji za pomocą śrub.

• Metalowa kokardka w kształcie litery U. jest on zamocowany w taki sam sposób, jak "łańcuch" z tą różnicą, że zamiast elastycznego elementu blokującego na zworę nakładany jest twardy kołnierz, który również jest przykręcony.

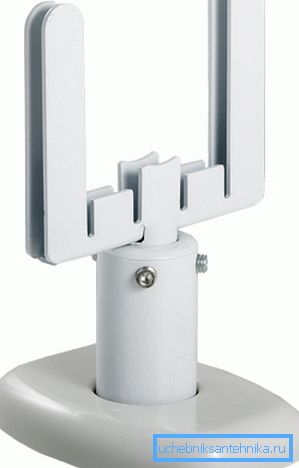

• "Widelec" Jest to pionowe mocowanie, wykonane w formie procy, na której zamontowany jest grzejnik.

Mocowanie nagrzewnicy w "widelcu" odbywa się ze względu na jego własny ciężar.

Instrukcja montażu wspornika podłogowego w następujący sposób:

• Oznaczyć miejsce na elementy złączne zgodnie z rozmiarem i liczbą sekcji. Im większy grzejnik, tym większa liczba elementów mocujących wymaganych do instalacji.
• Po zakończeniu znakowania otwory na kołki są wiercone w betonowej podstawie. Jeśli podłoga jest drewniana, uchwyty są mocowane na długich śrubach wkręcanych bezpośrednio w deski.
• Uchwyty są mocowane na podłodze za pomocą śrub.

Wskazówka: Jeśli grzejnik jest ciężki, można go powielić za pomocą wsporników ściennych.

Wniosek

Teraz, kiedy już wiesz, jaki jest wspornik do grzejnika z kołkiem i jak jest on używany zgodnie z jego przeznaczeniem, znacznie łatwiej będzie uporać się z instalacją systemu grzewczego w domu lub mieszkaniu. Więcej przydatnych informacji można znaleźć, oglądając wideo w tym artykule.
