Wszystko, co musisz wiedzieć o elektrycznym kotle grzewczym

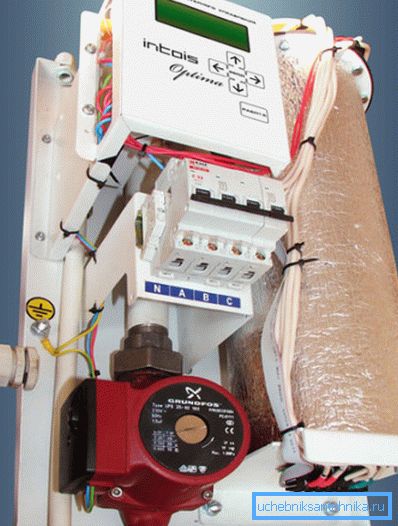

Kosztem, ogrzewanie elektryczne jest gorsze tylko dla gazu, a jednocześnie małe wioski są naelektryzowane w naszym kraju, ale sprawy nie są tak dobre z gazyfikacją, wyjaśnia to wysoka popularność kotłów elektrycznych do ogrzewania. Wielu producentów upraszcza zadanie dla konsumentów i wyposaża urządzenie kotłowe w dodatkowe wyposażenie, w tym w pompę cyrkulacyjną.

Rodzaje kotłów elektrycznych

Kotły można klasyfikować według metody podgrzewania wody, a pompę do kotła grzewczego można zainstalować w urządzeniu dowolnego typu.

Wybieram takie klasy kotłów jak:

• urządzenia, w których woda jest podgrzewana przez elementy grzewcze. Takie elektryczne kotły grzewcze są raczej nieporęczne, a jeśli woda jest twarda, wówczas waga szybko pokryje element grzejny. Są uważane za najprostsze w budowie;

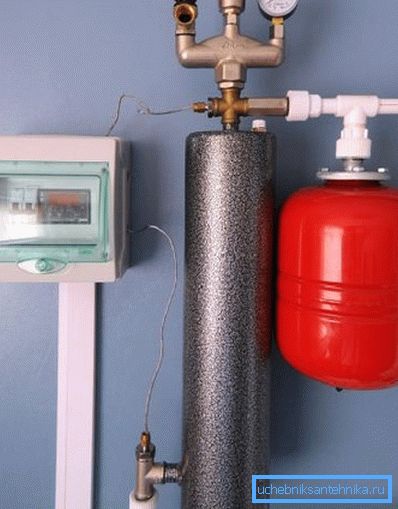

• indukcja - wykorzystują zjawisko indukcji elektromagnetycznej. Elementem grzejnym jest konwencjonalna cewka indukcyjna - na stalowym rdzeniu (który znajduje się w rurze dielektryka) nawinięty drut, przez który przechodzi prąd elektryczny. Kiedy kocioł jest włączony, prąd przepływający przez prąd uzwojenia wywołuje występowanie prądu w rdzeniu, co prowadzi do nagrzewania stalowego pręta;

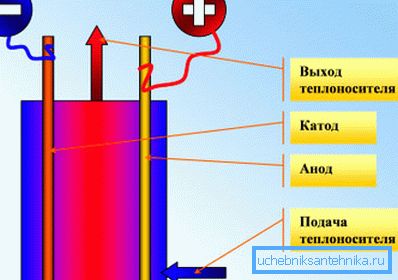

• kotły elektrodowe - mogą pracować wyłącznie z wodą, ponieważ ważna jest kompozycja płynu chłodzącego. Woda jest w zasadzie zwykłym przewodnikiem o dość dużym oporze. Wbudowane są 2 przewody, przez które przepływa prąd przemienny, woda, jak każdy inny przewodnik, jest podgrzewana. Urządzenia tego typu nie są wyposażone w pompy obiegowe.

Jeśli chodzi o pompę cyrkulacyjną i zbiornik wyrównawczy systemu grzewczego, możliwe są następujące opcje lokalizacji tych elementów:

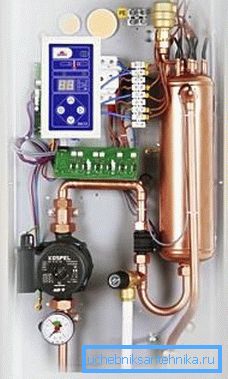

• zarówno pompa jak i zbiornik znajdują się w korpusie kotła - takie modele są zwykle preferowane, jeśli kocioł znajduje się w domu, a nie w oddzielnym pomieszczeniu;

• pompa może zostać przesunięta poza obudowę, co nie wpływa na efektywność jej działania.

Elektryczne urządzenie kotłowe i zainstalowane dodatkowe wyposażenie

Pomimo faktu, że modele kotłów elektrycznych mogą być wymienione na więcej niż jeden tuzin, konstrukcja w ogólnych warunkach pozostaje niezmieniona.

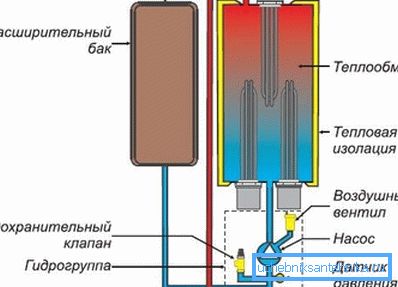

Elektryczne kotły grzewcze z pompą składają się z takich jednostek (lista jest podana dla typowego modelu elementu grzejnego):

• wymiennik ciepła jest zbiornikiem objętościowym z wodą, w którym elementy grzejne są zanurzone, zbiornik musi koniecznie posiadać fabryczną izolację;

Zwróć uwagę! Regulacja pracy kotła grzewczego wynika z włączenia różnej liczby elementów grzewczych. Aby zmniejszyć moc automatyzacji, po prostu wyłącz niektóre z nich.

• Grupa ta obejmuje pompę cyrkulacyjną, manometr, zawór do odpowietrzania układu i zawór bezpieczeństwa;
• Zbiornik wyrównawczy - potrzebny do skompensowania zmiany objętości chłodziwa podczas ogrzewania.

Zwróć uwagę! Pompa cyrkulacyjna musi znajdować się na rurociągu, który dostarcza chłodzony płyn chłodzący z powrotem do kotła. Jeśli umieścić go na rurze wydającej, wówczas wysoka temperatura znacznie zmniejszy jego trwałość.

Więcej informacji na temat doboru kotła i jego instalacji

Moc nowoczesnych kotłów elektrycznych zmienia się w szerokim zakresie. W sprzedaży można znaleźć zarówno kompaktowe modele, których moc nie przekracza 6 kW, jak i prawdziwe "potwory", których moc zbliża się do 100 kW. Oczywiste jest, że takie urządzenia są wykorzystywane do ogrzewania dużych powierzchni - nie są wykorzystywane w budownictwie prywatnym.

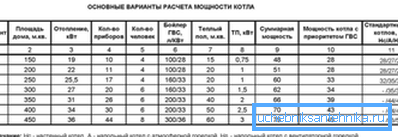

Wybór mocy kotła

W ogólnym przypadku dobór mocy dowolnego kotła odbywa się na podstawie strat ciepła w mieszkaniu (lub domu), uwzględnia się również cechy klimatyczne terenu, rodzaj izolacji itp. projekty zostały zrównoważone przez przepływ ciepła z grzejników.

Przy wystarczającym stopniu dokładności wymaganą moc kotła można określić na podstawie przybliżonej zależności. Biorąc pod uwagę, że wszystkie nowoczesne kotły są wyposażone w termostaty, możliwe niewielkie przeładowanie nie ma decydującego znaczenia. Tak, a cena niewiele się zmieni, jeśli ubezpieczycie i weźmiecie kocioł trochę mocniejszy niż otrzymany przez kalkulację.

Wymaganą moc określa się za pomocą tej zależności we wzorze W_k = (S • W_ud) / 10,

takie oznaczenia są akceptowane:

• W_do = moc kotła, kW;
• S - całkowita powierzchnia ogrzewana, m²;
• W_ud - gęstość mocy, dla regionów ciepłych można przyjąć 1,0, dla centralnej - 1,1 - 1,15, dla północnej - co najmniej 1,2 USD
• 10 - współczynnik konwersji.

Jeśli używasz proponowanej formuły, to do ogrzewania prywatnego domu o powierzchni, na przykład, 160 m², zlokalizowana w centralnej części Federacji Rosyjskiej będzie potrzebować kotła o mocy W_k = (160 • 1,1) / 10 = 17,6 18 18 kW.

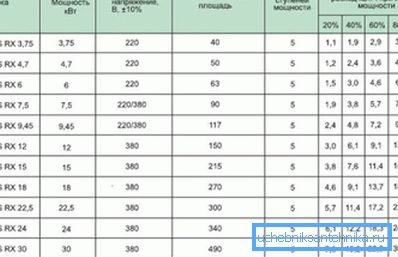

Wynik był bardzo zbliżony do wartości zalecanych przez samych producentów. Tak więc, dla powierzchni 150 m² zalecany kocioł 19-kilowatowy, obliczenia dały prawie taką samą wartość.

Podany jest najprostszy przykład - jest odpowiedni do obliczenia mocy kotła jednoprzewodowego. Aby wybrać urządzenie z dwoma obwodami, należy wziąć pod uwagę zużycie energii dla wody grzewczej dla potrzeb dostarczania ciepłej wody (gorącej wody).

Wymagania dotyczące okablowania

Poważną przeszkodą w instalacji kotła własnymi rękami może być konieczność posiadania minimalnej wiedzy z zakresu elektrotechniki. W szczególności należy zrozumieć, że nie każdy kocioł może być podłączony do konwencjonalnej sieci zasilającej.

Zwróć uwagę! Najlepszą opcję można uznać za układanie indywidualnej linii zasilającej kocioł. Jeśli technicznie nie można tego zrobić, lepiej jest pomylić i nie podłączać urządzeń o pojemności większej niż 6-7 kW do normalnej sieci.

Ogólnie, napięcie robocze kotła elektrycznego 220 V występuje tylko w urządzeniach o względnie małej mocy. Jeżeli system ogrzewania jest przeznaczony do prywatnego domu, najprawdopodobniej zostanie użyty kocioł o mocy około 16-20 kW lub więcej. Oznacza to, że musisz go zasilać osobno.

Zwróć uwagę! Kotły o mocy ponad 6 kW są wyposażone w wielostopniowy układ regulacji mocy. W okresach przejściowych (jesień-zima, zima-wiosna) zmniejsza to czasami koszt energii elektrycznej na ogrzewanie.

Zaniedbanie wyboru przekroju przewodów doprowadzi do nagrzania kabla. W rezultacie izolacja może się stopić, a ewentualne konsekwencje takiego rozwoju nie mogą być precyzyjnie zidentyfikowane jako pozytywne.

Instrukcje dotyczące wyboru średnicy drutu są dość proste. Można użyć przybliżonej zależności, zgodnie z którą prąd o wartości 1 A będzie wymagał odcinka drutu o powierzchni 1 mm².

Na przykład, należy określić minimalne rozmiary drutów do podłączenia kotła o mocy 6 kW, podłączenie następuje do normalnej sieci o napięciu 220 V. Biorąc pod uwagę tę zależność, obliczenia zostaną przeprowadzone przy użyciu wzoru S = W_k / (U • I)

w formule stosowana jest następująca notacja:

• S = obszar przewodzący, mm²;
• U, I - odpowiednio napięcie i prąd.

W rozpatrywanym przykładzie powierzchnia przekroju przewodu powinna wynosić S = 6000 / (8 • 220) = 3,41 M Mm ^ 2.

Takie podejście jest uważane za dość przybliżone. Co więcej, taki współczynnik jak na przykład materiał przewodzący nie jest brany pod uwagę, co wpływa również na maksymalne dopuszczalne obciążenie prądowe. Aby wybrać kabel dla mocniejszego kotła, zaleca się wykonanie dokładniejszych obliczeń.

W takim przypadku instrukcje obliczeń będą nieco bardziej skomplikowane:

• Najpierw musisz określić siłę prądu dla każdej fazy. Obliczenia przeprowadza się zgodnie ze wzorem I = W_k / (U_l • v3),

gdzie jesteś_l - napięcie liniowe, 380 V w naszym przypadku;

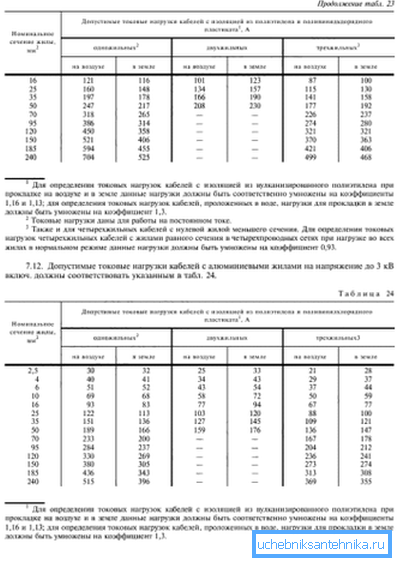

• zgodnie z GOST 16442-80 wybrano odcinek żyły. W tym przypadku należy wziąć pod uwagę, który metal jest używany - aluminium lub miedź, a także sposób układania kabli - nad ziemią lub pod ziemią.

Rozważ przykładowe obliczenia dla 3-fazowego kotła o mocy 22 kW, połączenie zostanie wykonane za pomocą kabla 3-żyłowego.

Obliczenia przeprowadza się zgodnie z proponowaną metodą:

• określić natężenie prądu I = 22000 / (380 • v3) = 33,43 A.
• zgodnie z GOST 16442-80, wybrano część rdzenia, możliwe są 2 opcje. Jeśli używana jest miedź, ma przekrój 4 mm² całkiem odpowiednie, ponieważ dopuszczalne obciążenie prądowe wynosi 37 A, tak że pozostanie również niewielki margines. W przypadku rdzeni aluminiowych konieczne jest zwiększenie przekroju poprzecznego rdzenia do 6 mm.² - dopuszczalne obciążenie prądowe w tym przypadku wynosi również 37 A.

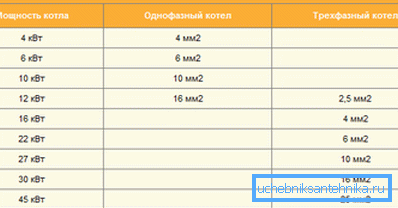

Ostatnią rzeczą do zrobienia jest nabieranie bezpiecznika o odpowiedniej mocy. Można po prostu skorzystać z odpowiednich tabel, w których dla każdej wartości mocy kotła wskazano pole przekroju poprzecznego rdzenia i moc automatycznego bezpiecznika. W naszym przykładzie dopasuj automatyczny 35A.

Wymagania bezpieczeństwa

Elektryczne kotły grzewcze z pompą wymagają szczególnej uwagi na etapie zasilania.

Rozważ następujące kwestie:

• moc automatycznego bezpiecznika powinna nieznacznie przekraczać maksymalną wartość natężenia prądu podczas pracy kotła;
• uziemienie połączenia jest wymagane. Uziemienie 3 lub 5 kabla mieszkalnego;
• przewód N (zerowy) jest podłączony do skrzynki zaciskowej ekranu (szyna zerowa);
• uziemienie (przewód PE na schemacie) podłącza się do odpowiedniej magistrali (oznaczonej "Ziemia").

Zwróć uwagę! Częstym błędem podczas łączenia jest to, że ludzie mylą przewody N i PE. W tym momencie musisz zwrócić szczególną uwagę.

Elektryczna uprząż dla kotłów

Przez rurociąg rozumie się cały proces łączenia od A do Z, to znaczy nie tylko zasilanie kotła, ale także instalację wszystkich elementów systemu grzewczego (zbiornik wyrównawczy, pompa cyrkulacyjna, filtry, grupa zabezpieczająca itp.).

Aby uzyskać dodatkową elastyczność regulacji ogrzewania, można użyć obwodu z mikserem. Dzięki temu tryb temperatury można regulować nie tylko zmieniając moc kotła, ale także dzięki mikserowi z serwonapędem.

Podczas instalowania kotła należy postępować zgodnie z następującymi zaleceniami:

• pożądane jest, aby usunąć go jak najdalej od systemu zaopatrzenia w wodę, kocioł elektryczny jest umieszczony tylko w suchym miejscu, co ma na celu uniknięcie zwarcia;

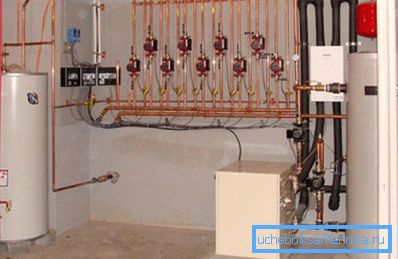

• kompaktowy kocioł można umieścić na ścianie, w tym przypadku stosuje się kołki lub śruby kotwiące. Modele podłogowe są również popularne, można je ograniczyć do prostego stojaka dielektryka, oczywiście podstawa musi być gładka;

• następnie przejdź bezpośrednio do podłączenia go do systemu grzewczego. Oczywiście, zapasy wody w momencie instalacji są zatrzymane. Samo połączenie jest proste, stosowane są odłączalne połączenia, więc w razie potrzeby demontaż kotła nie będzie trudny. Pompy do kotłów grzewczych instaluje się bliżej kotła na rurze powrotnej;
• następnie następuje obrót części elektrycznej. Z obliczeniami, które zrozumieliśmy w poprzednich rozdziałach, jedyne, co należy zauważyć, to że przewody powinny być umieszczone w kanałach kablowych. Oczywiście wszystkie kable są dobrze izolowane, ale dodatkowa ochrona nie będzie zbyteczna. Jako kanał kablowy można użyć elastycznej rury falistej.

Zwróć uwagę! Jeśli przepięcia nie są rzadkie, połączenie należy wykonać przez stabilizator.

• po tym pozostaje jedynie napełnienie układu wodą i sprawdzenie szczelności.

Podsumowując

Kotły elektryczne z pompami to doskonały wybór do ogrzewania domu w obszarach, w których nie ma scentralizowanego zasilania gazem, i nie ma potrzeby stosowania analogów paliw stałych. Nawet na etapie produkcji, producent uzupełnia kocioł o takie elementy, jak zbiornik wyrównawczy i pompa cyrkulacyjna, dzięki czemu instalacja systemu grzewczego jest nieco uproszczona.

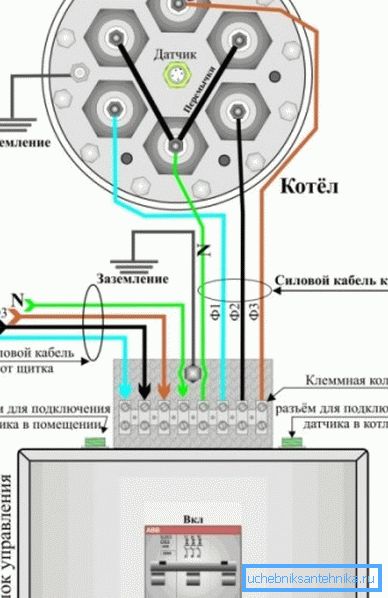

Film pokazuje przykład podłączenia kotła elektrycznego o mocy 6 kW.
