Wybór grzejnika: rodzaje, obliczenia dla żeliwa i bimetalu,

06-10-2018
Ogrzewanie

Mieszkańcy mieszkań w wysokich budynkach mogliby stwierdzić, że w niektórych pokojach jest cieplej, aw niektórych pokojach jest chłodniej zimą. Przyczyną tego zjawiska może być nie powietrze w rurach lub brud w szczelinach, ale banalne braki sekcji do ogrzewania lub instalacja na szkodę ciepła ekskluzywnych grzejników projektant o niewystarczającej mocy. Dzisiaj prowadzimy dobór grzejnika pod względem powierzchni, mocy i innych kluczowych wskaźników, dzięki czemu mieszkania są ciepłe.

Obliczenia przeprowadza się na każdym typie grzejnika.

Co się liczy i jak

Istnieje cały zestaw cech i współczynników korekcyjnych, które pozwalają obliczyć wymaganą liczbę sekcji grzejników lub dokonać właściwego wyboru paneli.

Dziś rozważamy:

  • Rodzaje akumulatorów, deklarowane właściwości konstrukcyjne grzejników;
  • Obliczanie liczby przekrojów według obszaru;
  • Obliczanie mocy kotła dla prywatnego domu.

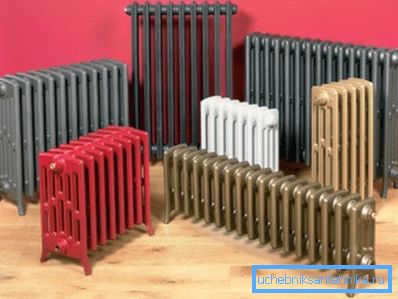

Właściwy projekt sekcji jest ciepły w domu.

Informacje! Mieszkańcy prywatnych domów są zmuszeni zadbać o swoje własne komfortowe życie, więc będzie to dla nich interesujące nie tylko ze względu na baterie, ale także źródło ciepła.

Zacznijmy od widoków

Nie wszystkie typy grzejników są odpowiednie w mieszkaniach.

Nowoczesny rynek jest pełen grzałek czterech głównych typów:

  • Żeliwne - pomimo swoich niedociągnięć zajmują swoją niszę i pozostają dość popularne w naszych czasach;
  • Aluminium - lekki, nowoczesny, wystarczająco mocny;
  • Bimetaliczny - główny konkurent żeliwa, ale pod względem ceny, gorszy od żeliwnych odpowiedników precyzyjnie w polityce cenowej;
  • Stal - doskonałe grzejniki płytowe, szybko się nagrzewają i szybko oddają ciepło, sprawdziły się w sektorze prywatnym.

I przed kontynuowaniem wyjaśnień na ten temat, spójrzmy na inny stół

Typ nagrzewnicy Moc W / sekcja Ciśnienie utrzymywane przez bankomat
Żeliwne 80-150 10-15
Aluminium 190 16
Bimetaliczny 200 35
Stal 450-5700 6-9

Stół jest dość pouczający. Zgodnie z nim można już wykluczyć jeden grzejnik z instalacji w budynku mieszkalnym z centralnym ogrzewaniem. To jest stalowy grzejnik. Udary ciśnienia w sieci mogą po prostu złamać jej strukturę.

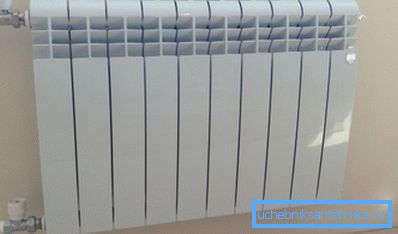

Zdjęcie godnego konkurenta do żeliwnych sekcji.

Zalecenia! Zgodnie z podaną charakterystyką wyraźnie widać, że aluminiowy radiator doskonale zastępuje ciężki żeliwo w mieszkaniu. To prawda. Jest jeden bardzo alarmujący moment: aluminium bardzo słabo przenosi różne kwaśne dodatki do chłodziwa, odkształca się szybciej od skoków ciśnienia w sieci, ponieważ jest bardzo miękki. Na tej samej zasadzie nie zaleca się używania grzejników z rurami miedzianymi lub grzejnikami aluminiowo-miedzianymi w systemie centralnego ogrzewania.

A wtedy potrzebujemy tylko sprawdzonych żeliwnych i bimetalowych grzejników, będziemy przeprowadzać na nich dalsze obliczenia.

Obliczenia dla żeliwa

Obliczenia te są przeprowadzane dla całego domu przy użyciu różnych współczynników korygujących dla mieszkań narożnych, wewnętrznych, pierwszego i ostatniego. Również w obliczeniach bierze się pod uwagę obecność okien, drzwi, grubość posadzek i tak dalej.

Nie potrzebujemy tego do samoanalizy. Istnieje sprawdzona formuła, która pozwala ci wykonać obliczenia własnymi rękami i nie popełnić błędu. Oto ona:

Suma sekcji = (całkowita powierzchnia pomieszczenia / zadeklarowana moc sekcji) * 100.

Teraz zrozumiemy:

  • Łączna powierzchnia pomieszczenia jest obliczana zgodnie z prawami matematyki iloczynem długości i szerokości pomieszczenia, obliczonej w metrach kwadratowych;
  • Sekcję mocy można wyświetlić w tabeli. W przypadku żeliwa lepiej sprawdzić u sprzedawcy, ponieważ zauważyłeś możliwe wahania, zależy to od konfiguracji samej sekcji;
  • Współczynnik 100 pochodzi z praktyki eksperymentalnej. Jest to udowodnione i przyjmujemy za aksjomat, że do ogrzewania 1 metra kwadratowego obudowy z sufitami do 3 metrów wystarcza 100 watów z elementu termicznego.
Żeliwo nie jest wcale złe.

Dla jasności obliczymy wymaganą liczbę sekcji grzejnika dla żeliwa podczas ogrzewania pomieszczenia o 16 kwadratach. Otrzymujemy 16 * 100/150 = 10,67. W tym przypadku użyliśmy maksymalnej możliwej mocy żeliwa. Zaokrąglanie zawsze odbywa się w dużym stopniu, nawet jeśli masz 10,1 kawałków, nadal mamy 11 sekcji.

Wskazówka! W przypadku pomieszczeń narożnych lub pomieszczeń z dwiema ścianami zewnętrznymi wprowadza się dodatkowy współczynnik 1,2. Dla jasności, te same warunki, ale pokój jest kanciasty, zwiększymy wynik o 1,2 razy - wynik to 12,8 - 13 sztuk.

I konkurent?

W poprzednich rozdziałach wspomnieliśmy o uczciwej konkurencji dla grzejników żeliwnych w postaci bimetalicznych grzejników. Według nich obliczenia są dokonywane, ale pierwszym miejscem nie jest obszar, ale objętość pomieszczenia. Wzór jest następujący:

Liczba sekcji = ilość ciepła / mocy jednej sekcji.

Wyjaśnij:

  • Nowy wskaźnik ilości ciepła jest iloczynem objętości pomieszczenia, które musi zostać ogrzane, oraz energii właściwej dla tego działania;
  • Energia właściwa wynosi 40 W dla zwykłego pomieszczenia i 50 W dla pokoju narożnego;
  • Możesz samodzielnie obliczyć objętość pokoju, tutaj instrukcja jest niepotrzebna.
Obliczenie tych grzejników będzie miało inną formułę.

Obliczamy liczbę bimetalicznych sekcji grzejników do ogrzewania pomieszczenia o 16 kwadratach. Dokonamy obliczeń na suficie na 2,70, otrzymamy - 8,64, czyli 9 sekcji, dla narożnego pokoju - 10,8 - 11 sekcji. Jeśli chcesz, możesz liczyć.

I o kotłach

Nie zapomnieliśmy o właścicielach domów sektora prywatnego. Podajemy wzór do obliczania mocy kotłów. Jest on następujący: W kotła = S * W / 10. Tutaj całkowita powierzchnia twojego domu jest pomnożona przez moc znamionową (omówioną poniżej) i podzieloną przez 10.

Teraz o szacowanej pojemności:

  • Na terenie północnym - do 2,0 kW;
  • Dla obszarów centrum - do 1,5 kW;
  • Na południu - do 0,9 kW.

Wykonując obliczenia, wykonaj wszystkie zaokrąglenia. Jest korytarz energetyczny od 1,5 do 2 kW, weź 2. Wyszło ci, że masz 7,1 sekcji - weź 8.

Każdy indywidualny przypadek ma swoje własne niuanse.

Wtedy cała kalkulacja kotła na dom w centrum kraju o powierzchni 100 metrów kwadratowych będzie wyglądać tak, jak to 1,5x100 / 10 = 15 kW.

Podsumowując

Szacunkowe dane są ważne, zależy od prawidłowego wyboru liczby grzejników, komfortowego mieszkania w mieszkaniu. Obliczony motyw będzie kontynuował wideo w tym artykule. Wreszcie kolejna uwaga.

Dla twojej informacji! Obecność odpowiednio dobranych grzejników nie ochroni przed podmuchami w systemie. Aby czuć się komfortowo we wszystkich sytuacjach, wybierz grzejnik olejowy jako alternatywne źródło ciepła. Urządzenie jest w stanie poradzić sobie z energią siły wyższej.
