Wybór grzejników: kryteria wyboru podyktowane praktyką

Spróbujemy Ci powiedzieć, jak wybrać grzejnik. Zastrzegamy, że będzie to tylko ogólny przegląd, a nie konkretne wskazanie, ponieważ jest to sprawa dość indywidualna.

Niezależnie od tego możesz sam zdecydować, co wybierzesz, jeśli zastąpisz cechy warunków technicznych swojego domu zgodnie z określonymi kryteriami. Ponadto będzie to kwestia nie tylko materiałów, z których wykonane są urządzenia grzewcze, ale także ich mocy i obliczeń, ale tematyczny klip wideo utrwali Twoją wiedzę.

Grzejniki. Wybór

Uwaga Wybierając grzejnik do domu lub mieszkania, należy wziąć pod uwagę kilka kryteriów. Po pierwsze, jest to ciśnienie robocze i szacowane ciśnienie w układzie, po drugie materiał do produkcji w celu zapewnienia zgodności z czynnikiem chłodzącym, po trzecie, jego wartość w stosunku do objętości pomieszczenia i, po czwarte, estetyczny wygląd.

Żeliwne

Na górnym zdjęciu widać boleśnie znajome, zwłaszcza starsze pokolenie, które zdołało żyć w ZSRR, żeliwną baterię, której produkcja do tej pory nie została zatrzymana, poza tym kontury takich urządzeń w pełni uzasadniają się. Główną zaletę takiego urządzenia można nazwać jego kompatybilnością z jakimkolwiek płynem chłodzącym, a wytrzymałość żeliwa szarego nie powoduje skarg.

W budynkach mieszkalnych z epoki Chruszczowa nadal są grzejniki w niektórych mieszkaniach, które zostały zainstalowane podczas budowy domu! To może wydawać się niewiarygodne, ale to prawda - moi sąsiedzi nie naprawiali ogrzewania przez 52 lata (dom został wybudowany w 1963 roku) iw tym czasie przecieki były tylko na rurach!

Oczywiście nie oznacza to, że żeliwo powinno trwać tak długo - istnieje wiele przypadków, w których wycieki występują w ciągu 10-20 lat, chociaż instrukcja zwykle gwarantuje 30-letni okres użytkowania. Ale takie awarie mogą wystąpić nie z powodu złego stanu żeliwa, ale z niskiej jakości montażu sekcji - z reguły sam materiał nie powstaje.

Dokumenty towarzyszące wskazują ciśnienie robocze - w zależności od grubości ściany może wynosić 9-12 atmosfer, chociaż próba ciśnieniowa (test) osiąga 14-16 atmosfer, przyrządy mogą być jednokanałowe i dwukanałowe.

Żeliwo ma jedną cechę charakterystyczną - utrzymuje ciepło przez długi czas, co jest bardzo wygodne do scentralizowanego ogrzewania, ale nie nadaje się do autonomii, ponieważ nie jest również łatwo ogrzać grubą ścianę. Ponadto w takich sekcjach występuje bardzo duże zużycie wody, co wymaga ponownie zasobów energetycznych. Waga jednej sekcji, w zależności od wielkości urządzenia, może wynosić od 3,5 kg do 7,1 kg.

Stal

Grzejniki stalowe grzejników są prawdopodobnie najniższą ceną wszystkich podobnych urządzeń, ale to wcale nie wskazuje na awarię projektu - tylko materiał i produkcja są znacznie tańsze.

Jeśli mówimy o panelach, to mogą to być jeden, dwa lub trzy elementy, ale każdy składa się z dwóch profili, które mają wytłoczone kanały dla cieczy i są zgrzane ze sobą za pomocą zgrzewania rolkowego. Takie części są wzajemnie połączone za pomocą połączeń, jak widać na górnym obrazie.

W zależności od tego, ile paneli składa się z urządzenia, towarzyszą mu dodatkowe elementy, aby zoptymalizować konwekcję powietrza.

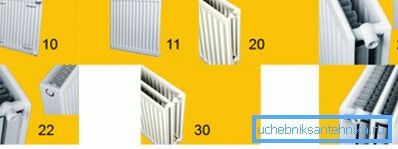

Objaśnienia do zdjęcia:

• 10 - pojedynczy panel, bez konwektora i elewacji;
• 11 - jednorzędowe bez rusztu, z konwektorem;
• 20 - dwurzędowe, z kratką wypukłą, bez konwektora;
• 21 - dwurzędowe, konwekcyjne płetwy, obudowa;
• 22 - podwójny rząd, dwie konwekcyjne płetwy, obudowa;
• 30 - trzyrzędowe, płetwę konwekcyjną nie ma, szopka na górze;
• 33 - trzy rzędy, trzy konwektorowe płetwy; obudowa

Uwaga Wydajność przekazywania ciepła takich grzejników, którą przedstawiono powyżej, zależy od zdolności do bardziej lub mniejszego przepływu powietrza. Typy nr 10 i nr 11 wydzielają energię cieplną tylko ze ściany, dlatego są najsłabsze.

Ze względu na taniość takich urządzeń, ich niewielkie rozmiary i łatwość instalacji, są one preferowane w sektorze prywatnym. Ciśnienie robocze opisanych powyżej urządzeń, w zależności od producenta, wynosi od 8 do 10 atmosfer.

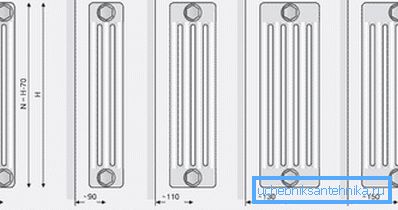

Rurowe urządzenia wykonane ze stali są znacznie droższe i bardziej skomplikowane pod względem konstrukcyjnym - wyglądają bardzo podobnie do promienników żeliwa, które są znane wielu, ale nagrzewają się znacznie szybciej, nie gorsze od ciśnienia roboczego - co najmniej 12 atmosfer i 16 atmosfer przy badaniu ciśnienia. Głównym problemem takich grzejników jest ich bardzo wysoki koszt - urządzenie domowe kosztuje więcej niż importowane bimetale.

Aluminium

Główną zaletą aluminium w tym przypadku jest wysokie przenikanie ciepła i niska waga, ale nie wszystko jest tak proste - są wykonane ze stopów. Jedną z metod produkcji jest metoda odlewania, w której dodaje się 12% krzemu - stopu zwanego siluminem.

Takie urządzenie ma wystarczająco grube ścianki i jest w stanie wytrzymać ciśnienie robocze od 6 do 16 atmosfer.

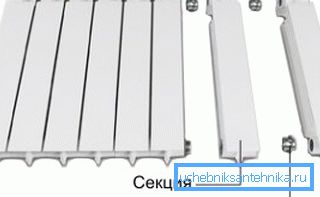

Inną metodą jest wytłaczanie, to znaczy oddzielne, pionowe części urządzenia są wytwarzane przez wytłaczanie aluminium, ale nadal, kolektor jest odlewany z tego samego siluminu, chociaż w niektórych przypadkach jest również wytwarzany przez wytłaczanie. Następnie wszystkie części są ściskane razem.

Ale zarówno promienniki odlewane, jak i wytłaczane nie mają szczególnie wysokiej jakości - mogą płynąć w stawach, a ciepło z nich nie jest równomiernie rozmieszczone.

Zupełnie inną linią są anodyzowane baterie, do produkcji których używane jest czyste aluminium o najwyższej jakości - utlenianie anodowe odbywa się podczas procesu produkcyjnego, który zmienia strukturę metalu, po czym nie obawia się korozji.

Łączniki służą do łączenia sekcji, a ich przednia strona jest bardzo gładka, a moc grzewcza jest jednorodna i wysoka. Ponadto występuje bardzo wysokie ciśnienie robocze, które w zależności od modyfikacji może osiągnąć 50-70 atmosfer, ale koszt takich grzejników jest bardzo wysoki.

Uwaga Urządzenia aluminiowe (z wyjątkiem anodowych) powinny być stosowane tylko w niezależnych systemach grzewczych. Ponadto do czynnika chłodzącego należy dodać dodatki antykorozyjne.

Bimetal

Natychmiast należy powiedzieć, że istnieje bimetal i polibimetal, co ma wpływ na charakterystykę techniczną grzejników. Każdy, oczywiście, rozumie, że sama koncepcja zakłada połączenie dwóch metali na poziomie przyczepności, bez topienia.

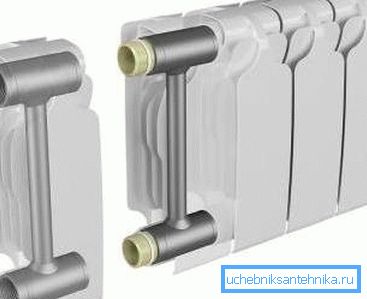

Spawany rdzeń stalowy pod wysokim ciśnieniem wylewa się z aluminium - w wyniku tego ciecz chłodząca styka się tylko ze stalą (niebezpieczeństwo korozji zanika), a aluminiowa koszulka służy jako doskonały przewodnik ciepła, tworząc dodatkowo dobry wygląd estetyczny.

Ponadto, rdzeń w niektórych przypadkach może być wykonany z miedzi - wybór grzejnika do układów autonomicznych z dodatkiem środka przeciw zamarzaniu do chłodziwa powoduje korozję stali. Ta opcja jest najbardziej optymalnym rozwiązaniem.

W grzejnikach polibimetalicznych rdzeń składa się z dwóch metali - stali i aluminium, gdzie pionowe kanały wykonane są ze stali, a poziomy - z aluminium. Ta kombinacja prowadzi do zwiększenia wymiany ciepła, ale jednocześnie alkalia w gorącej wodzie (zwłaszcza w centralnym ogrzewaniu) spowodują korozję aluminium. Ponadto różne fizyczne właściwości Al i Fe po podgrzaniu mogą prowadzić do przesunięcia kanału.

Ogrzewacze bimetaliczne mogą być przekrojowe lub monolityczne, ale wyraźnie różnią się pod względem wskaźników technicznych:

Tabela porównawcza

Takie grzejniki nadają się zarówno do ogrzewania autonomicznego, jak i centralnego, ale w tym ostatnim przypadku (szczególnie w budynkach wysokich) jest to prawdziwe panaceum, w którym ciśnienie w systemie może czasem osiągnąć 9-12 atmosfer, a woda nie jest tam czyszczona i niesie są różne aktywne elementy niebezpieczne dla metali nieżelaznych.

Obliczanie mocy

• Zobaczmy teraz, jak obliczyć potrzebną moc grzejników nad powierzchnią podłogi, jeśli sufity w niej nie przekraczają standardowej wysokości 240-260 cm i tutaj dla jednego metra kwadratowego zgodnie z SNiP 2.04.05-91 * potrzebujesz 100W energii cieplnej. Na przykład, weźmy pokój o wymiarach 3,55,5 m, co oznacza, że ​​będziemy potrzebować 3,5 * 5,5 * 100 = 1925 W lub 1,925 kW i musimy wybrać urządzenie grzewcze dla tej wartości.
• Jeśli wybierzesz grzejnik płytowy, po prostu musisz zwrócić uwagę na jego moc i wziąć jedno lub dwa urządzenia, tak aby ilość wynosiła co najmniej 2 kW (zawsze zaokrąglone w górę), ale w przypadku sekcji wystarczy obliczyć ich całkowitą moc. Weźmy na przykład bimetal, gdzie średnia moc osiąga 170W lub 0,17 kW i oblicz liczbę sztuk dla tego samego obszaru. 1,925 / 0,17? 11,35, wtedy będziesz potrzebował 12 sekcji.
• A jak wybrać grzejnik, jeśli pomieszczenie z wysokimi sufitami - tutaj, zgodnie z tym samym SNiP, normą jest 41 W / m³. Wybierz pokój o tej samej powierzchni, ale z 3-metrowymi sufitami oznacza to, że wymagana moc będzie wynosić 3,5 * 5,5 * 3 * 41 = 237,25W, następnie 2367,25 / 170? 13,9, co oznacza, że ​​będziesz potrzebować 14 sekcji, które można zmontować w jednym lub dwóch urządzeniach.

Wniosek

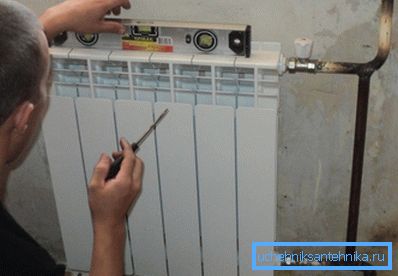

Jeśli chcesz zainstalować ogrzewanie w domu własnymi rękami, przy wyborze i obliczaniu mocy grzejników zawsze powinieneś brać pod uwagę utratę ciepła, która występuje w przypadku dużej liczby okien, od przeciągów, z częstą wentylacją i tak dalej. Dlatego, w zależności od możliwości utraty ciepła, zawsze dodawaj do odebranej mocy 100-200W lub tylko jedną sekcję. Sukcesy!
