Wykonujemy kocioł grzewczy własnymi rękami

Oczywiście, budowa kotła własnymi rękami jest interesująca dla wielu właścicieli prywatnych domów, ponieważ jest to skuteczny sposób na zaoszczędzenie własnych pieniędzy, a także moralna satysfakcja, jaką człowiek otrzymuje, robiąc coś na własną rękę. I nie zawsze można kupić jednostkę fabryczną ze względu na jej wysokie koszty, ponieważ ceny takich produktów nie pasują do zarobków przeciętnego mieszkańca Rosji.

Teraz dowiemy się, jak zrobić taki grzejnik z ceglanym wymiennikiem ciepła i zobaczyć dołączony klip wideo.

Robimy wszystko sami

Ogólny przegląd

• Ogólnie rzecz biorąc, projektowanie kotłów grzewczych może być bardzo różne od ich odpowiedników, ponieważ uwzględnia nie tylko moc i rodzaj paliwa jednostki, ale także jej indywidualne cechy.
• Przede wszystkim dotyczy to konstrukcji wymiennika ciepła, który może pochodzić z połączonych ze sobą rur, a także rur i zbiorników wykonanych z blachy stalowej, ale jednocześnie wykonujących tę samą funkcję i przy tej samej mocy.
• Oczywiście, aby samemu stworzyć taki węzeł, potrzebujesz trochę doświadczenia, a ponieważ tylko doświadczony spawacz może ugotować kocioł grzewczy (wymiennik ciepła), wówczas, nie mając profesjonalnych umiejętności w tej branży, lepiej jest zaprosić specjalistę. Należy pamiętać, że w tym miejscu konieczny jest pokład o bardzo wysokiej jakości, ponieważ zbiornik będzie zawierał wodę, która może przedostać się do szczeliny, której rozmiar jest mniejszy niż mikron.
• Jeśli wiesz, jak pracować z szlifierką (szlifierką kątową), mając przed sobą kocioł grzewczy, możesz samodzielnie przygotować części wymiennika ciepła i możesz powierzyć prace spawalnicze profesjonalistom. Ale bardzo ważne jest, aby dokładnie obserwować wymiary i proporcje, w przeciwnym razie prace spawalnicze będą po prostu niemożliwe ze względu na niespójność wymiarów.

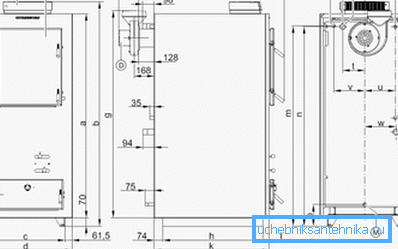

• Także tutaj potrzebujesz umiejętności ustawnika pieca lub co najmniej murarza - musisz wznieść mur i zgodnie z pewnymi zasadami, ponieważ każdy rysunek kotła grzewczego ma swoją własną charakterystykę ze względu na ich różne rozmiary.

Uwaga Przyjrzymy się kilku projektom, które możesz wykonać samodzielnie lub przy pomocy profesjonalnego spawacza.

Numer opcji 1

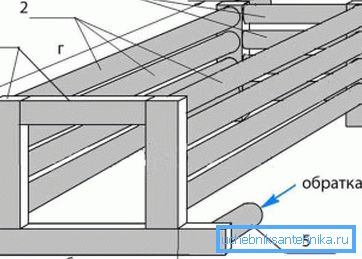

W profilu pustym do zastosowania w regałach pionowych. Wytnij okrągłe otwory odpowiadające średnicy dopasowanej rury - odbywa się to za pomocą elektrycznego spawania lub cięcia gazowego. Wykonuje się to z dwóch stron i jednocześnie z każdym z nich, w boku profilu 60 mm, czterema otworami o średnicy 50 mm i czterema 40 mm w płaszczyźnie 40 mm

Również w dolnej części konstrukcji wycięty jest okrągły otwór o średnicy 50 mm, od dołu do powrotu (schłodzona woda) i od przeciwległego otworu po przeciwnej stronie od góry do dostarczania gorącego nośnika ciepła.

Uwaga Po spawaniu, w każdym przypadku będą spadki na powierzchni metalu, ale taka praca powinna być tak klarowna i delikatna, jak to tylko możliwe. Dlatego usuń wszystkie nieregularności w płaszczyźnie za pomocą szlifierki, a wewnętrzne powierzchnie otworów, w razie potrzeby, należy potraktować okrągłym lub półokrągłym plikiem.

Kiedy wszystkie blanki zostaną przywrócone do pierwotnego stanu, będziesz potrzebował poziomej płaskiej płaszczyzny - może to być nawet drewniana tarcza, wybita z desek, tylko konieczne jest uprzednie jej namoczenie wodą, aby chronić przed iskrami.

Instrukcja zaleca przede wszystkim montaż (spawanie) przedniej i tylnej ściany, a dopiero potem montaż pozostałych elementów. Te dwa panele są instalowane w położeniu ściśle pionowym naprzeciwko siebie, a wszystkie rury są spawane, tylko ta praca jest lepiej wykonywana przy pomocy asystenta, aby możliwe było mocowanie części pod kątem prostym.

Gdy rama jest gotowa, można zaparzać otwarte końce na prostokątnym profilu i spawać opisane powyżej złącza zasilające i powrotne. Wszystko - musisz teraz oszlifować szwy za pomocą szlifierki i sprawdzić szczelność konstrukcji, wpisując w nią wodę i pozostawiając ją na 1-2 godziny. W takim przypadku, jeśli praca wykonywana jest nie w pełni jakościowo, wtedy na szwach pojawią się ciemne plamy - to przecieki.

Numer opcji 2

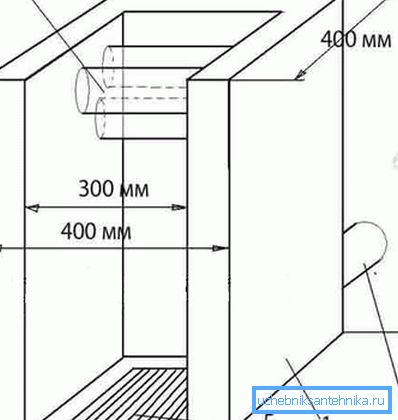

Uwaga Jeśli dostępna jest żaroodporna blacha stalowa o grubości 3-5 mm, można znacznie uprościć instalację kotła grzewczego, a dokładniej samej instalacji wymiennika ciepła.

W rzeczywistości konstrukcja ta nie wymaga szczegółowych komentarzy, ponieważ cała konstrukcja składa się prawie wyłącznie z zespawanych ze sobą arkuszy (wydajności), które komunikują się ze sobą za pośrednictwem profili rurowych.

I oczywiście od strony przedniej i tylnej znajdują się przyłącza do zasilania i powrotu chłodziwa. Pomimo pozornej prostoty produktu, prace spawalnicze muszą być ponownie wykonane przez profesjonalistę, w przeciwnym razie wystąpi ryzyko wycieku szwów.

Uwaga Wymiary tego projektu można zmienić w zależności od wielkości pieca. Jednocześnie przekrój profilu rurowego i grubość blachy stalowej muszą pozostać niezmienione.

Zgromadzenie

Nie będziemy się zajmować szczegółami dotyczącymi zasad i parametrów układania pieców, ponieważ jest to dość pojemny temat i należy to podkreślić w osobnym artykule - przyjrzymy się przepisom ogólnym.

Jak wspomniano powyżej, wymiary grzałki można zmienić, ale w tym przypadku wymiary pieca są odpowiednie dla wiejskiego domu lub chaty, której powierzchnia nie przekracza 90-100m² ze standardowym (grzejniki) systemem grzewczym. Dlatego należy wziąć pod uwagę, że w każdym z urządzeń grzewczych nie będzie więcej niż 7-8 sekcji, system będzie dwururowy i nie będzie drugiego obwodu (podgrzewana podłoga).

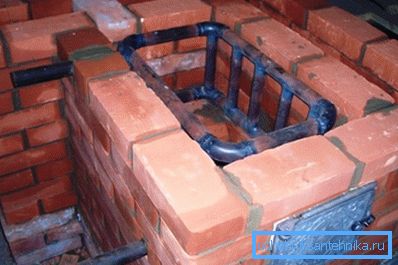

Bezwzględnie piec musi opierać się na konkretnym fundamencie, a wszystkie parametry muszą ściśle odpowiadać pionowym i poziomym, to znaczy przy zachowaniu kąta 90 °. Wymiennik ciepła musi być ustawiony w taki sposób, aby jego górna część była niższa niż obwód zasilania, co najmniej 10 mm - ma to na celu zapobieganie blokowaniu ruchu lotniczego w systemie.

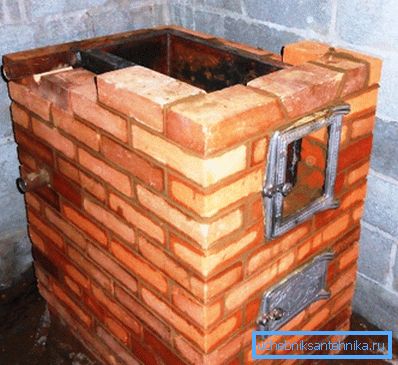

Układanie ścian wokół wymiennika ciepła powinno przekraczać jego wysokość o co najmniej 20-30 mm (pół cegły), a górna część budynku jest pokryta żeliwnym żeliwnym piecem kuchennym, który jest bardzo wygodny dla domków letniskowych i domów wiejskich. Jednocześnie żeliwna płyta powinna być łatwym do usunięcia elementem (takim jak pokrywa), aby zapewnić dostęp do prewencyjnego czyszczenia sadzy - znacznie zwiększa to wydajność urządzenia.

Konstrukcja pionowa

Jeśli urządzenie kotła grzewczego jest przeznaczone tylko dla obiegu grzewczego, można użyć pionowej wąskiej konstrukcji, w której na górze będzie znajdowała się płyta kuchenna z jedną płytą lub w ogóle jej nie będzie. W przypadku takiej konstrukcji stosuje się ten sam wymiennik ciepła, co opisano w opcji nr 2, jedynie jego wymiary należy dostosować do wielkości pieca.

Opcja ekonomiczna

Opcja ta oznacza, że ​​kocioł grzewczy będzie znajdował się w piwnicy lub na parterze - dzięki temu można zaobserwować różnicę między dnem kotła a górną krawędzią komina, która musi wynosić co najmniej 7m!

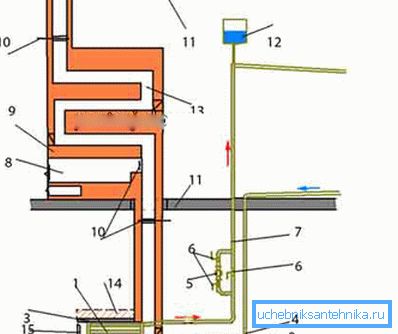

Zwróć uwagę na rysunek - na kominie kotła (powyżej) znajduje się piec lub osłona grzewcza, natomiast kocioł powinien znajdować się tuż pod piecem lub tarczą. Najważniejsze jest to, że komin kotłowy przechodzi przez system ciągu pieca. Przy wylocie z paleniska kotłowego instalowany jest zawór, który jest zamknięty przy korzystaniu z kotła i otwierany podczas pracy pieca.

Wniosek

Zwracaliśmy uwagę tylko na ogólne przepisy, jak zrobić kocioł grzewczy własnymi rękami, a nawet wtedy, to tylko kilka z najbardziej poszukiwanych opcji. W rzeczywistości istnieje wiele różnych schematów i metod, a każdy z nich warto rozważyć w osobnym artykule.
