Wykres temperatury systemu grzewczego: zna tryb pracy

22-08-2018
Ogrzewanie

Jakie prawa podlegają zmianom temperatury płynu chłodzącego w systemach centralnego ogrzewania? Co to jest - harmonogram temperatur systemu grzewczego 95-70? Jak dostosować parametry ogrzewania do harmonogramu? Spróbujmy odpowiedzieć na te pytania.

Temperatura baterii jest powiązana z pogodą na zewnątrz.

Co to jest

Zacznijmy od kilku abstrakcyjnych tez.

  • Wraz ze zmieniającymi się warunkami pogodowymi, utrata ciepła w każdym budynku zmienia się po nich.. Zamrażanie w celu utrzymania stałej temperatury w mieszkaniu wymaga znacznie więcej energii cieplnej niż przy ciepłej pogodzie.

Określ: koszt ciepła jest określany nie przez bezwzględną wartość temperatury powietrza na ulicy, ale przez różnicę między ulicą a wnętrzem. Tak więc, w temperaturze + 25 ° C w mieszkaniu i -20 w podwórzu, koszty ogrzewania będą dokładnie takie same jak przy +18 i -27, odpowiednio.

  • Przepływ ciepła z grzejnika przy stałej temperaturze chłodziwa będzie również stały. Spadek temperatury w pomieszczeniu nieznacznie ją zwiększy (ponownie zwiększając deltę między czynnikiem grzewczym a powietrzem w pomieszczeniu); Jednak wzrost ten będzie kategorycznie niewystarczający, aby zrekompensować zwiększone straty ciepła przez przegrodę budynku. Tylko dlatego, że niższy próg temperatury w mieszkaniu jest ograniczony przez obecny SNiP do 18-22 stopni.

Oczywistym rozwiązaniem problemu zwiększania strat jest zwiększenie temperatury chłodziwa.

Oczywiście jego wzrost powinien być proporcjonalny do spadku temperatury zewnętrznej: im zimniej jest za oknem, tym większe straty ciepła będą musiały być rekompensowane. Co w rzeczywistości prowadzi nas do pomysłu stworzenia konkretnej tabeli dla dopasowania obu wartości.

Tak więc wykres temperatury systemu grzewczego jest opisem zależności temperatury rurociągów zasilających i powrotnych od aktualnej pogody na zewnątrz.

Jak się układa

Istnieją dwa różne typy wykresów:

  1. Do sieci cieplnych.
  2. Do wewnętrznego systemu grzewczego.

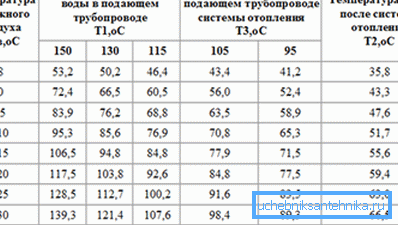

Zależność temperatur przepływu na ścieżce i w domu.

Aby wyjaśnić różnicę między tymi koncepcjami, prawdopodobnie warto zacząć od krótkiego wglądu w to, jak działa centralne ogrzewanie.

CHP - sieci cieplne

Funkcja tego zestawu polega na ogrzaniu chłodziwa i dostarczeniu go użytkownikowi końcowemu. Długość sieci grzewczej jest zwykle mierzona w kilometrach, a całkowita powierzchnia - w tysiącach metrów kwadratowych. Pomimo środków do izolacji termicznej rur, straty ciepła są nieuniknione: po przejściu z CHP lub kotłowni do granicy domu, woda procesowa będzie miała czas częściowo schłodzić.

Stąd wniosek: aby dotarł do konsumenta, przy zachowaniu akceptowalnej temperatury, zasilanie głównej linii grzewczej przy wyjściu z elektrociepłowni powinno być możliwie gorące. Czynnikiem ograniczającym jest temperatura wrzenia; jednak wraz ze wzrostem ciśnienia przesuwa się w kierunku wyższych temperatur:

Ciśnienie, atmosfera Temperatura wrzenia, stopnie Celsjusza
1 100
1.5 110
2 119
2.5 127
3 132
4 142
5 151
6 158
7 164
8 169

Typowe ciśnienie w rurze zasilającej głównego ogrzewania wynosi 7-8 atmosfer. Taka wartość, nawet biorąc pod uwagę straty ciśnienia podczas transportu, pozwala na uruchomienie systemu grzewczego w domach o wysokości do 16 pięter bez dodatkowych pomp. Jest jednak bezpieczny dla autostrad, pionów i połączeń, mieszaczy węży i ​​innych elementów systemów grzewczych i ciepłej wody.

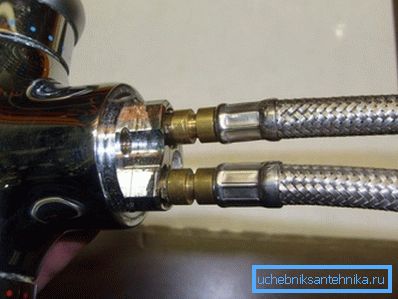

Wewnątrz elastycznych węży mieszacza znajduje się takie samo ciśnienie, jak w instalacji głównej.

Z pewnym marginesem przyjmuje się, że górna granica temperatury wody na zasilaniu wynosi 150 stopni. Najbardziej typowe wykresy temperatury grzania dla sieci grzewczej mieszczą się w przedziale 150/70 - 105/70 (temperatury przepływu i powrotu).

Dom

W systemie ogrzewania domu istnieje szereg dodatkowych czynników ograniczających.

  • Maksymalna temperatura nośnika ciepła w nim nie może przekroczyć 95 С dla dwururowej i 105 С dla jednorurowego systemu grzewczego budynku.

Przy okazji: w placówkach edukacyjnych przedszkolnych ograniczenie jest znacznie ostrzejsze - 37 C. Cena obniżenia temperatury zasilania jest wzrostem liczby sekcji grzejników: w północnych regionach kraju, pomieszczenia grup w przedszkolach są dosłownie popierane przez nie.

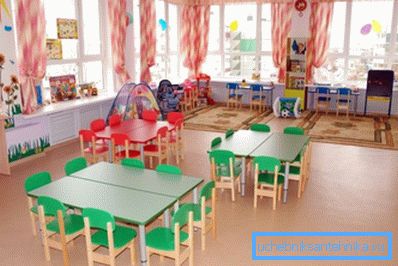

Wzdłuż ścian ciągnie się kilka grzejników.
  • Temperatury Delta między rurociągami zasilającymi i powrotnymi z oczywistych powodów powinny być jak najmniejsze. - w przeciwnym razie temperatura baterii w budynku będzie się znacznie różnić. Oznacza to szybki obieg chłodziwa. Jednak zbyt szybki obieg w systemie ogrzewania domu doprowadzi do tego, że woda powracająca powróci na autostradę z nadmiernym ciepłem, co jest nie do przyjęcia ze względu na szereg ograniczeń technicznych w funkcjonowaniu kogeneracji.

Problem rozwiązuje się, instalując jeden lub więcej węzłów windowych w każdym domu, w którym przewód powrotny miesza się ze strumieniem wody z rury zasilającej. Uzyskana mieszanina zapewnia w rzeczywistości szybki obieg dużej ilości płynu chłodzącego bez przegrzania trasy powrotnej rurociągu.

Schemat windy.

W przypadku sieci wewnętrznych ustalany jest osobny harmonogram temperatur w oparciu o schemat operacji windy. W przypadku obwodów dwururowych typowy harmonogram ogrzewania wynosi 95-70, dla jednorurowych (co jest rzadkością w budynkach mieszkalnych) - 105-70.

Strefy klimatyczne

Głównym czynnikiem determinującym algorytm szeregowania jest szacowana temperatura zimowa. Tabelę temperatury chłodziwa należy zestawiać w taki sposób, aby maksymalne wartości (95/70 i 105/70) w szczycie szronu zapewniały odpowiednią temperaturę SNiP w pomieszczeniach mieszkalnych.

Podajmy przykład harmonogramu wewnętrznego dla następujących warunków:

  • Urządzenia grzewcze - grzejniki z przepływem chłodziwa od dołu do góry.
  • Ogrzewanie - dwururowe, ze stojącymi przewodami rurowymi.

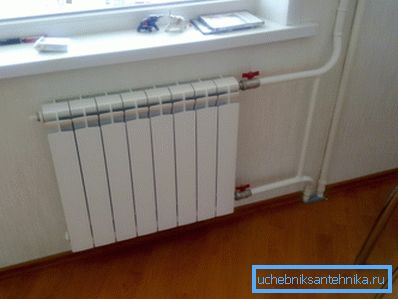

Taki schemat jest typowy dla domów sowieckich.
  • Temperatura projektowa powietrza zewnętrznego to -15 C.
Temperatura zewnętrzna, C Dając, z Wróć, z
+10 30 25
+5 44 37
0 57 46
-5 70 54
-10 83 62
-15 95 70

Nuance: podczas określania parametrów trasy i wewnętrznego systemu ogrzewania, przyjmuje się średnią dzienną temperaturę. Jeśli w nocy będzie to -15, a w ciągu dnia -5, to 10C pojawia się jako temperatura zewnętrzna.

A oto niektóre wartości szacunkowych temperatur zimowych dla rosyjskich miast.

Miasto Temperatura obliczeniowa, С
Archangielsk -18
Belgorod -13
Wołgograd -17
Wierchojańsk -53
Irkuck -26
Krasnodar -7
Moskwa -15
Nowosybirsk -24
Rostów nad Donem -11
Soczi +1
Tiumeń -22
Chabarowsk -27
Jakuck -48
Na zdjęciu - zima w Wierchojańsku.

Dostosowanie

Jeżeli zarządzanie sieciami kogeneracyjnymi i ciepłowniczymi odpowiada za parametry trasy, odpowiedzialność za parametry sieci domowej przyporządkowuje się mieszkańcom. Bardzo typowa sytuacja polega na tym, że gdy skargi mieszkańców dotyczą zimna w mieszkaniach, pomiary wykazują odchylenia od harmonogramu w dół. Nieco rzadziej zdarza się, że pomiary w studzienkach silników cieplnych wskazują na podwyższoną temperaturę powrotu z domu.

Jak dostosować parametry ogrzewania zgodnie z harmonogramem własnymi rękami?

Wiercenie dysz

Gdy temperatura mieszaniny i temperatura powrotu są zbyt niskie, oczywistym rozwiązaniem jest zwiększenie średnicy dyszy windy. Jak to się robi?

Instrukcje - w służbie czytelnikowi.

  1. Nałóż wszystkie zawory lub zawory w zespole windy (wlot, dom i CWU).
  2. Winda jest demontowana.
  3. Dysza jest usuwana i rozwiercana o 0,5-1 mm.
  4. Winda jest zmontowana i uruchomiona z krwawieniem powietrza w odwrotnej kolejności.

Wskazówka: zamiast paronitovye uszczelki na kołnierzach można umieścić gumę, przyciąć do wielkości kołnierza komory samochodu.

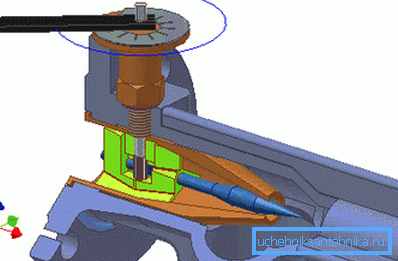

Alternatywą jest instalacja windy z regulowaną dyszą.

Dławik

W krytycznej sytuacji (silne zimno i zamrażanie mieszkań) dysza może być całkowicie usunięta. Aby aspirator nie stał się mostem, jest zablokowany naleśnikiem z blachy stalowej o grubości co najmniej milimetra.

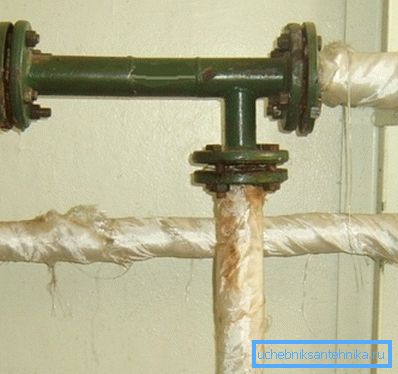

Po demontażu dyszy dolny kołnierz zostaje wyciszony.

Ostrzeżenie: jest to środek awaryjny, który jest stosowany w skrajnych przypadkach, ponieważ w tym przypadku temperatura grzejników w domu może osiągnąć 120-130 stopni.

Regulacja różnicowa

W podwyższonych temperaturach jako środek tymczasowy do końca sezonu grzewczego, praktykuje się regulację różnicy na elewatorze za pomocą zaworu.

  1. CWU przełącza się na linię zasilającą.
  2. Manometr umieszczony jest na rurze powrotnej.
  3. Zawór wlotowy na rurociągu powrotnym zamyka się całkowicie, a następnie stopniowo otwiera się z kontrolą ciśnienia na manometrze. Jeśli po prostu zakryjesz zawór, wypychanie policzków na pręcie może zatrzymać i rozmrozić kontur. Spadek zmniejsza się poprzez zwiększenie ciśnienia przy przepływie powrotnym o 0,2 atmosfery na dzień przy codziennej kontroli temperatury.

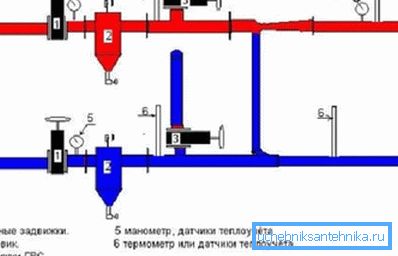

CWU (3) jest włączane z zasilania. Delta jest usuwana przez dolny zawór wlotowy (1).

Wniosek

Przypominamy raz jeszcze: dwa ostatnie zalecenia można stosować tylko w krytycznych sytuacjach jako środki tymczasowe. Jak zawsze, wideo dołączone do artykułu zapewni czytelnikowi dodatkowe informacje o temacie. Sukcesy!
