Wymiana rur grzewczych: 5 podstawowych kroków

27-10-2018
Ogrzewanie

Wymiana rur grzewczych w budynku mieszkalnym jest dość skomplikowanym zadaniem, ale całkiem wykonalnym. Oczywiście zawsze możesz poprosić o pomoc specjalistów, ale spowoduje to dodatkowe koszty finansowe. W tym artykule omówimy szczegółowo wszystkie główne etapy wszystkich niezbędnych prac instalacyjnych.

Prace spawalnicze w procesie wymiany pionu

Wybór odpowiedniego materiału

Aby zainstalować pionowy system grzewczy, zwykle używa się rur ze stali nierdzewnej lub plastiku, rozważmy ich cechy:

Plastik

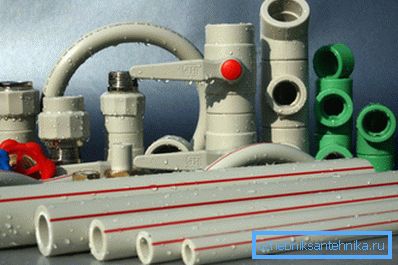

Rury i kształtki z polipropylenu

Obecnie zastosowanie rur z tworzyw sztucznych do układania rurociągów grzewczych jest szeroko rozpowszechnione dzięki kilku niewątpliwym zaletom:

  1. Łatwość ręcznego wykonywania prac instalacyjnych. Połączenia wykonuje się głównie za pomocą specjalnej lutownicy do rur.
Używanie lutownicy do montażu rur z tworzywa sztucznego
  1. Elastyczność Produkty z polipropylenu mogą się zginać, co pozwala na wykonanie szeregu różnych przeszkód bez użycia dodatkowego wyposażenia.
  2. Lekki. To znacznie upraszcza transport i podnoszenie rur na wyższe piętra budynków mieszkalnych.
  3. Stosunkowo niska cena. Plastik jest zawsze tańszy niż metal.
  4. Brak procesów korozyjnych.

Ale zanim zdecydujesz się na polipropylen, powinieneś zrozumieć, że jego właściwości wytrzymałościowe są ściśle zgodne ze standardami personelu systemu grzewczego i nie są zaprojektowane dla takich krytycznych warunków, jak:

  • Skoki ciśnienia w sieci grzewczej od 4-5 do 10-12 atmosfer. Zwykle dzieje się tak tylko z powodu zaniedbania ślusarzy na służbie w kotłowni, ale niestety ze stałą regularnością.
  • Młot wodny Powstały w momencie ostrego uruchomienia systemu grzewczego po wakacyjnej przerwie.
  • Krytyczne temperatury. Można je zaobserwować w trakcie corocznych testów sprężyn głównych ogrzewania.

Wskazówka: jeśli zdecydujesz się na użycie plastikowych rur, wybierz wzmocnione modele, które wytrzymają znacznie wyższe temperatury.

Przykładowe wzmocnione rury polipropylenowe

Metaliczny

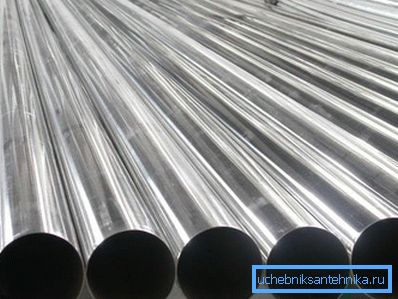

Zdjęcia metalowych rur do systemów grzewczych

W tym przypadku wszystko jest dokładnie odwrotne. Wyroby stalowe są droższe, cięższe i nie mają plastyczności. Z drugiej jednak strony są odporne na wszelkie możliwe temperatury zasilania i wysokie ciśnienie wewnętrzne. Tak więc, jeśli chcesz mieć pewność stabilnej pracy systemu grzewczego, lepiej zatrzymać się przy wyborze instalacji metalowego rurociągu.

Idealnym rozwiązaniem pod względem praktyczności i niezawodności będzie zastosowanie ocynkowanej rury DU-20, która między innymi jest zabezpieczona przed wystąpieniem procesów korozyjnych.

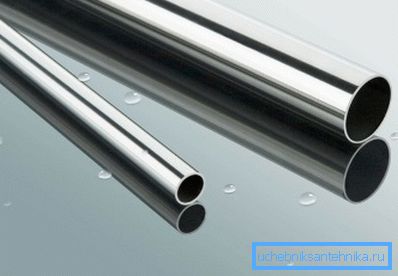

Próbka stalowej rury gazu wodnego DU-20 z powłoką odporną na korozję

Niezbędne akcesoria

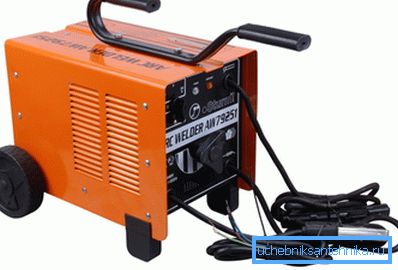

Zgrzewarka transformatorowa

Aby pomyślnie zakończyć prace instalacyjne, będziesz potrzebował pewnych narzędzi i dodatkowych materiałów. Jednocześnie ich ostateczna lista zależy bezpośrednio od wybranej metody łączenia elementów rurociągu: spawania lub gwintu.

Typ połączenia Lista niezbędnych akcesoriów
Spawanie
  • Spawarka;
  • privetysh z długimi i krótkimi gwintami do łączenia grzejników i urządzeń zamykających;
  • nakrętki zabezpieczające, trzy dla każdego grzejnika;
  • trzy zawiesia do linerów i nadproży;
  • trzy zawory DU-20
Gwintowane
  • Wszystko to jest wymienione powyżej, z wyjątkiem sprzętu spawalniczego, zamiast którego będziesz potrzebował matrycy lub matrycy;
  • dwa trójniki wykonane z żeliwa lub mosiądzu;
  • dwa złącza;
  • imadło do mocowania części podczas gwintowania

Wskazówka: wybierz tylko nowoczesne zawory kulowe, ponieważ są one o wiele lepsze pod względem niezawodności niż przestarzałe modele śrub.

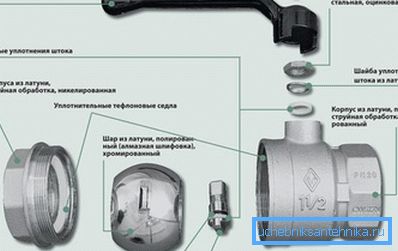

Zawór kulowy

Postęp instalacji

Wymiana rury grzewczej w mieszkaniu rozpoczyna się wraz z odprowadzeniem wody:

Etap 1: rozładowanie pionu

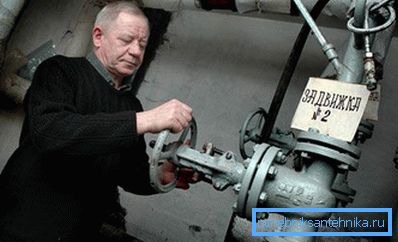

Odłączenie pionu w sezonie grzewczym odbywa się zgodnie z właściwymi władzami.

Jak wyłączyć ogrzewanie podnośnika? Przede wszystkim, aby uniknąć poważnych kar, konieczne jest uzyskanie odpowiedniego zezwolenia w dziale mieszkaniowym lub innej strukturze zarządzania.

Wskazówka: Zaleca się złożenie wniosku o odłączenie z góry, ponieważ proces zatwierdzania może zająć dużo czasu.

Jeśli masz niezbędne dokumenty, to w zależności od rodzaju wycieku powinieneś działać w jednym z dwóch scenariuszy:

Rodzaj wycieku Procedura
Dół
  1. Idź do mieszkania, które znajduje się na najwyższym piętrze.
  2. Sprawdź zworki i znajdź sąsiadów sparowanych z Twoim pionem. Ten rodzaj połączenia realizowany jest w systemach o niższym wycieku.
  3. Zamknąć zawory w mieszkaniu i łaźni parowej.
Top
  1. Odciąć jeden zawór w piwnicy i drugi na strychu.
  2. Odkręć korki.
  3. Poczekaj, aż spłynie woda, aby upewnić się, że zawory i złączki działają.

Etap 2: demontaż

Demontaż starego pionu instalacji grzewczej

Instrukcje dotyczące usuwania starego potoku wyglądają prosto:

  • Przecinamy "młynek" na linii zasilającej grzejniki.
  • Odkręć pozostałą część wkładki od wtyczki chłodnicy.

Ale pojawia się pytanie, gdzie jest najlepszy sposób na cięcie?

Powinien kierować się dwoma czynnikami:

  1. Skuteczność. Faktem jest, że rurociągi ulegają największej korozji w podłogach betonowych. Tak więc, jeśli chcesz osiągnąć maksymalne wyniki, zabezpieczając się przed możliwymi wypadkami w przyszłości, lepiej będzie przebić podłogę i sufit, aby zastąpić nawet te odcinki rurociągu, które znajdują się w ich tablicach. Ale tutaj wasze stosunki z waszymi sąsiadami odgrywają ważną rolę, ponieważ bez ich uczestnictwa lub przynajmniej pozwolenia nic z tego nie wyniknie.

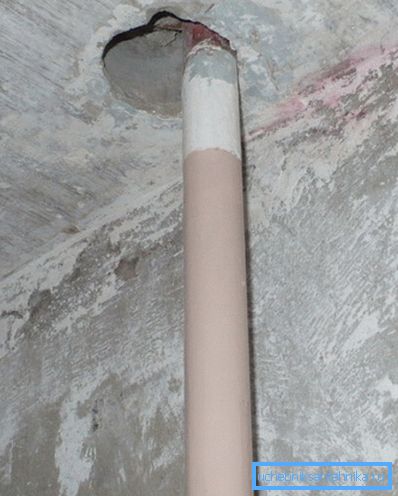

Otwór w suficie w celu wydajniejszej wymiany pionu
  1. Wygoda. W takim przypadku miejsce cięcia powinno być dobrane w taki sposób, aby można było zastosować nitkę lub spawanie do pozostałej sekcji. Pożądane jest, aby nie znajdował się zbyt blisko podłogi lub sufitu.

Etap numer 3: gwintowanie

W przypadku używania spawarki wszystko zależy od umiejętności spawacza, a proces ten nie wymaga szczegółowego opisu.

Ale jeśli korzystasz z połączeń gwintowanych, bardzo przydatne będzie zapoznanie się z niezbędnymi krokami do wykonania:

  1. Usuwamy fazę z rury za pomocą pliku lub "młynka", po uprzednim naprawieniu go w imadle lub w inny nie mniej niezawodny sposób. Umożliwi to swobodne wejście matrycy lub płytki śrubowej.
Fazowanie za pomocą
  1. Ściśle prostopadle założyć uchwyt rury za pomocą matrycy matrycy lub matrycy.

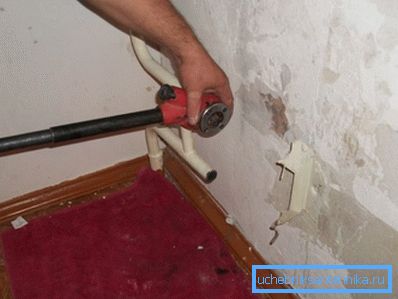

Instalowanie matrycy śrubowej na krawędzi rurociągu
  1. W procesie tworzenia nitki na krawędzi rurociągu trzymamy ją za pomocą klucza gazowego, aby zapobiec powstawaniu szczeliny powyżej lub poniżej pionu.

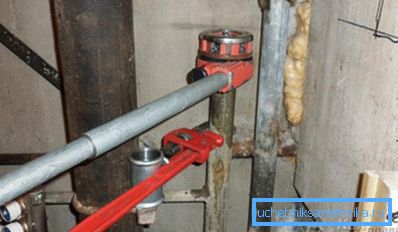

Za pomocą klucza do rur ustabilizować pion
  1. W momencie wejścia narzędzia na krawędź rury nacisnąć go tak mocno, jak to możliwe.
  2. Cięcie odbywa się w kierunku zgodnym z ruchem wskazówek zegara, do klucza, wykonujemy wysiłki skierowane w przeciwnym kierunku.
  3. Na samym stojaku przecinamy krótkie nici, nie przekraczające pięciu nici, a teraz na przewodach do grzejników - długie.

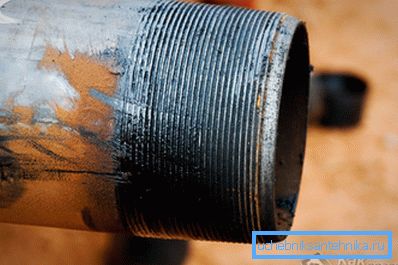

Długi gwint na zasilaniu akumulatora grzewczego

Etap 4: Buduj

Po przygotowaniu wszystkich połączeń gwintowych do dalszej pracy przejdź do montażu:

  1. Rury kęsowe przechodzą przez zakładkę i łączą złącza z krawędziami wspólnej autostrady.
  2. Wykonujemy zwijanie z użyciem lnu sanitarnego, który gwarantuje szczelność oraz uszczelniacz silikonowy, który zapobiega przedwczesnemu gniciu i wypalaniu lnu.
Len i silikon w akcji

Wskazówka: alternatywą dla lnu i silikonu jest nić polimerowa. Chociaż kosztuje więcej, daje bardziej wiarygodny i wysokiej jakości wynik.

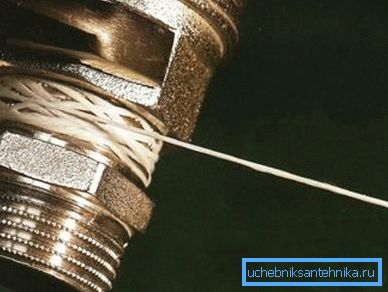

Gwint polimerowy na nitce
  1. Następnie zamontuj koszulki. Należy pamiętać, że odległość między gwintami wewnętrznymi wynosiła co najmniej pół metra, w przeciwnym razie wkładka będzie musiała być zainstalowana w ciasnym pasowaniu.

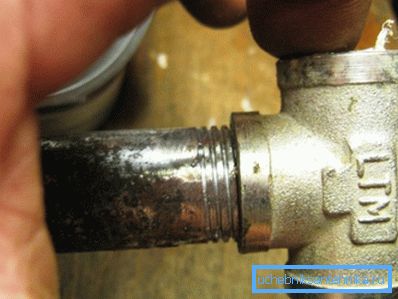

Przykład koszulki do ran
  1. Wkręć zawory w trójniki.
  2. Instalujemy długie dysze w zaworach, z krótkim gwintem wyciętym z jednej strony i długim gwintem z drugiej.
  3. Na powstałych napędach montujemy nakrętkę blokującą tak, aby jej płaska strona była skierowana w stronę akumulatora, a także wtyk chłodnicy.
  4. Podobnie zainstaluj i zworę.
  5. Zawiesimy na grzejniku wspornikowym. Jednocześnie upewniamy się, że linie osiowe połączeń gwintowanych pod kołkami całkowicie pokrywają się z liniami osiowymi połączeń gwintowych przewodów zasilających.

Wskazówka: podczas instalacji grzejnika używaj poziomicy. To narzędzie pozwoli ci osiągnąć idealny poziom.

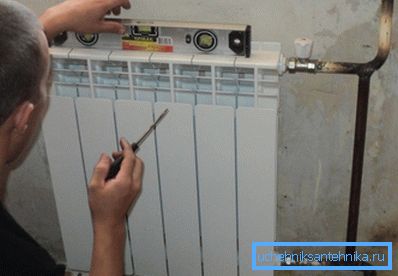

Wyrównanie poziomu ogrzewania przy pomocy poziomu wody
  1. Nakręć korki i nakrętki zabezpieczające, kończąc montaż.

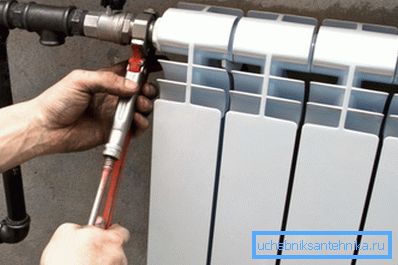

Ostatnie kroki etapu montażu

Należy pamiętać, że obecność spawarki znacznie zmniejsza liczbę wymaganych połączeń gwintowych.

Etap 5: Uruchomienie systemu

Po zmontowaniu konieczne jest przetestowanie i uruchomienie pionu podczas pracy.

Test:

  1. Zawór na zworniku jest otwarty i zamknięty na kaloryferze, aby ograniczyć liczbę połączeń wchodzących w zakres pierwszego testu.
  2. Zamykamy wozidła w piwnicy.
  3. Lekko otwórz zawór na zainstalowanym pionie.
  4. Po tym, jak płyn przestaje hałasować w uchwycie, otwieramy całkowicie system zaopatrzenia w wodę.
  5. Wracając do mieszkania powoli powoli otwórz zawory grzejnikowe, uważnie badając projekt pod kątem obecności wycieku.

Wskazówka: wskazane jest, aby asystent podczas startu próbnego zauważył płynące miejsce podczas przebywania w piwnicy lub na strychu. Następnie możesz zamknąć system na czas, unikając powodzi.

Metoda krwawienia z powietrza zależy ponownie od rodzaju wycieku:

  • Na dole musisz w górnym mieszkaniu otworzyć zawór Mayevsky i poczekać, aż całe powietrze się wydostanie.

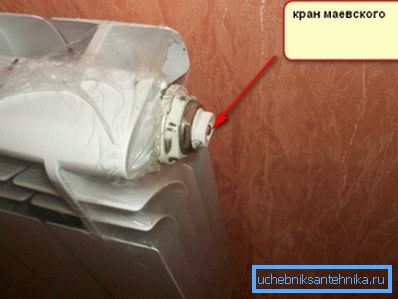

Żuraw Mayevsky'ego na baterii

  • Na szczycie śluza jest wciskana do zbiornika wyrównawczego, umieszczonego na poddaszu, niezależnie.

Wniosek

Wymiana pionu w mieszkaniu jest całkiem wykonalna sama. W tym celu najważniejsze jest posiadanie chęci i dokładne przestrzeganie instrukcji zawartych w tym artykule. Bądź ostrożny i odniesiesz sukces!

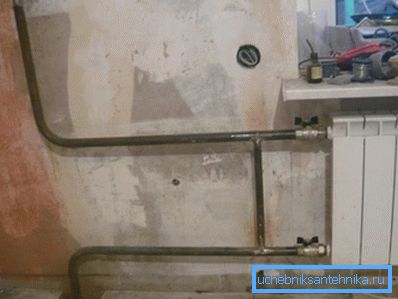

Nowy pion w systemie grzewczym
