Istnieją dwa rodzaje grzejników w zakresie instalacji - podłoga i ściana, dlatego druga opcja oznacza, że ​​należy przestrzegać pewnej wysokości instalacji grzejnika od podłogi, co umożliwi bezproblemowe podłączenie go do systemu grzewczego.

Należy od razu powiedzieć, że jeśli czekasz na wyraźne instrukcje na temat tego parametru, to na próżno, bo one po prostu nie istnieją, i zależy głównie od instalacji obiegu grzewczego, a także od wysokości parapetów i wreszcie od wysokości przekroju . Chociaż nie można powiedzieć, że ten parametr nie ma znaczenia, co sugerujemy teraz, aby przyjrzeć się, a także obejrzeć wideo w tym artykule.

Montaż technicznych rurociągów i urządzeń

Zalecenie. Podczas instalacji systemu, jeśli wymiary grzejników wysokości i wysokości pozwalają na ich instalację pod oknami, to zrób to. Bateria pod oknem tworzy rodzaj kurtyny termicznej, ograniczającej przepływ zimnego powietrza z boku szyby.

• Tak, na jakiej wysokości od podłogi do instalacji grzejników, określone podczas okablowania obiegu grzewczego, zależy to również od tego, czy wbudowana jest pompa cyrkulacyjna. Jeśli system będzie działał bez przymusu, to całkiem naturalne, że powinno być nachylenie przez rury, co oznacza, że ​​trzeba zostawić miejsce na nachylenie rury powrotnej, jeśli system jest dwururowy, lub przewód zasilający, jeśli jest jednoprzewodowy.
• W "Leningradzie" (jeden system rur na 3-4 grzejniki) znajdują się również baterie ze spadkiem, ponieważ w takich przypadkach nie wykonują specjalnego odczepu nagrzewnicy - obwód przechodzi przez nie dolnym złączem bocznym.
• Różne systemy i instalacja sugerują, że w przypadku odchylenia 10-15 cm od podłogi wysokość instalacji grzejników zgodna z SNiP 3.05.05-84 ("Urządzenia technologiczne i rurociągi") będzie całkiem normalna dla dowolnych obwodów. Dokładniej, sam obwód powinien być zamontowany tak, aby możliwe było spełnienie tych parametrów.

Jakie są kontury

W zasadzie istnieją dwa rodzaje obwodów grzejnikowych - jednorurowy i dwururowy, a wszystko inne jest modyfikacją istniejącego systemu, czy to mieszanego (ogrzewanie podłogowe - grzejniki), czy system ogrzewania kolektora. W każdym z tych przypadków instrukcja wymaga użycia jednego lub drugiego obwodu, po prostu wprowadza się tam różne dodatki w postaci wyposażenia sanitarnego w postaci zaworów trójdrogowych lub czterodrogowych i grzebieni.

Jeżeli zastosuje się system jednorurowy, jak na schemacie górnym, wówczas cały nośnik ciepła jest zapętlony w jednej rurze - opuszcza kocioł do zasilania, a także wraca, transportując już ochłodzoną wodę do ogrzewania.

Grzejniki uderzają w niego po drodze, a rodzaj połączenia tutaj nie ma absolutnie żadnej różnicy - pod słupem, ciśnieniem termicznym lub wymuszonym, woda, przechodząc przez wyloty, wchodzi do nich i przechodzi przez baterię, powracając z powrotem do rury.

Problem polega na tym, że chłodziwo, po przejściu przez urządzenie grzewcze, już traci swoją wcześniejszą temperaturę, dlatego im dalej idzie, jest lekko chłodzone i im więcej urządzeń w takim systemie, tym zimniej będą one, odchodząc od kotła.

Aby móc zdemontować chłodnicę w sezonie grzewczym, bez spuszczania wody, przed nią jest zainstalowany bypass - jest to rura, która zapina system i jest wyraźnie widoczna na górnym zdjęciu, a zawory odcinające są umieszczone przed samym akumulatorem.

Oprócz pomocy przy demontażu, bypass również częściowo przyczynia się do utrzymania temperatury płynu chłodzącego, ponieważ przepływająca przez niego woda nie wpada do chłodnicy. Ale w wysokich budynkach urządzenie to jest czasem używane nieprawidłowo - stawiają one na nim dźwig i blokują go, przepuszczając cały przepływ przez grzejnik, dlatego ci, którzy żyją dalej, otrzymują zimniejszą wodę.

W systemie dwururowym nie ma problemów z chłodzeniem, a ściślej mówiąc, istnieje on, ale zależy tylko od długości samej rury i generalnie okazuje się tak nieistotny, że nie zwraca się na to uwagi - w systemach scentralizowanych linie są chronione przez izolację cieplną, a tam straty są minimalne.

Chodzi o to, że gorący płyn chłodzący przepływa przez rurę do wszystkich grzejników, ale ochłodzona woda, która przechodzi przez baterię, nie wraca, ale jest odprowadzana do rury powrotnej, utrzymując temperaturę początkową przez cały obwód, bez względu na to, ile punktów .

Ale jest jedno zastrzeżenie - cena za instalację i eksploatację będzie nieco wyższa, ponieważ najpierw druga rura zostanie dodana, a po drugie trzeba podgrzać więcej wody, a parametry urządzenia nie mają znaczenia, może to być wysokość grzejników 250 mm lub 1200 mm mimo to.

Uwaga Jeżeli istnieje potrzeba wspólnego połączenia grzejników i ogrzewania podłogowego, stosuje się system dwururowy, ale przed obwodem podłogi wodnej zamontowany jest trójdrogowy zawór termostatyczny, który redystrybuuje chłodziwo w zależności od jego temperatury.

Zasady instalacji

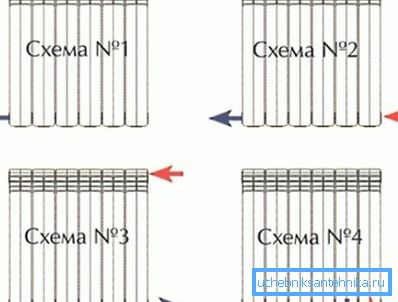

Wszystkie cztery schematy połączeń grzejników widoczne na górnym obrazie dotyczą zarówno jednorurowych, jak i dwururowych systemów grzewczych - metoda, której będziesz używać, zależy bardziej od lokalizacji obwodu.

Jednak w autonomicznych jednorurowych systemach grzewczych preferowane jest dolne lub dolne połączenie boczne, ale jest to po prostu spowodowane łatwą instalacją i nie więcej. Ponadto wysokość grzejników aluminiowych (lub innego metalu) może mieć wpływ na twój wybór - jak mówiliśmy, wszystko sprowadza się do ergonomii.

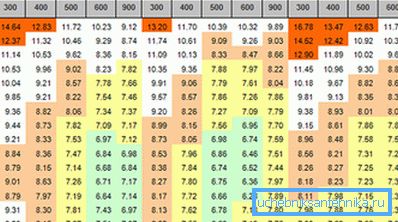

Jeśli wybierzesz grzejniki o wysokości 800 mm, to w 99% przypadków nie zmieszczą się pod oknem, ponieważ musisz wycofać się nie tylko z podłogi, ale także z parapetu, co najmniej 10 cm, dlatego takie grzejniki są częściej używane jako ciepłe krajobrazy na ścianach.

Dlatego najczęściej stosowaną wysokością grzejników bimetalowych jest 600 mm - dzięki temu można zachować odległość od podłogi i parapetu, chociaż nic nie stoi na przeszkodzie, aby używać także urządzeń o wysokości 400 lub 500 mm.

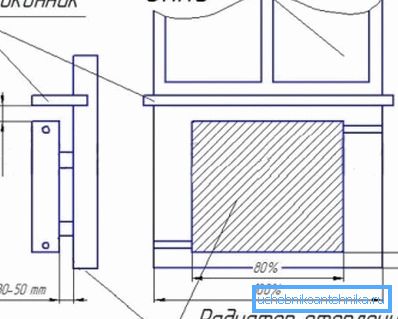

Dodatkowo, instalując urządzenie grzewcze pod oknem, należy wziąć pod uwagę nie tylko wysokość zawieszenia grzejników, ale także wycofanie się ze ściany tak, aby przerwa była co najmniej? głębokości urządzenia - w przeciwnym razie przenikanie ciepła będzie znacznie zaniżone.

I jeszcze raz chciałbym powrócić na wysokość - jeśli ci się uda, postaraj się wytrzymać 12 cm od podłogi, ale pamiętaj, że jeśli ta odległość jest mniejsza niż 10 cm lub więcej niż 15 cm, to znowu bardzo nie docenisz efektu wymiany ciepła.

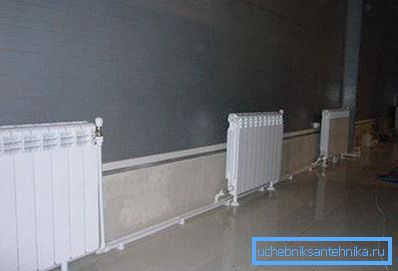

W przypadku, gdy instalacja nie odbywa się pod oknami, na przykład, instalacja podłogowa urządzeń, jak na zdjęciu górnym (tutaj wysokość grzejników grzewczych wynosi 400 mm), to co najmniej 20 cm należy usunąć ze ściany.

Wniosek

W większości przypadków, instalując ogrzewanie wodne własnymi rękami, każdy stara się ustawić urządzenia grzewcze pod oknami, dlatego używają one najczęściej stosowanej wysokości - 500-600 mm. Ale to wcale nie znaczy, musisz przestrzegać tych standardów.
