Zamknięte i otwarte systemy grzewcze: cechy

Jeśli nie musisz podłączać ciepłej wody, prawdopodobnie nie będziesz dbał o to, jaki typ systemu ogrzewania masz - otwarty lub zamknięty (z wyjątkiem zainteresowań naukowych). Jednak otwarty widok jest najprostszy i niezależny.

Obieg chłodziwa może tu odbywać się w sposób naturalny, zgodnie z prawami termodynamiki, ze względu na zwiększone ciśnienie na wylocie kotła, ale może również być wymuszony. Przyjrzyjmy się bliżej ich różnicom, pozytywnym i negatywnym stronom, a ponadto pokażemy wam filmowy klip wideo.

Charakterystyczne cechy

System otwarty

Uwaga System ogrzewania typu otwartego oznacza zbiornik wyrównawczy, który nie jest hermetycznie zamknięty. W konsekwencji woda odparowuje i jest dodawana z zewnętrznych źródeł (studnie lub centralne systemy zaopatrzenia w wodę) do systemu grzewczego.

Zasadniczo w systemach otwartych pompa cyrkulacyjna nie jest wykorzystywana, dlatego jej działanie nie będzie zależało od zewnętrznych źródeł energii - linii energetycznych lub generatora prądu z silnikiem diesla (gaźnika). Niemniej jednak instrukcja nie zabrania w żaden sposób wtłaczania pompy do rury powrotnej na kotle, co zwiększy sprawność kotła na paliwo stałe, pieca lub kominka z płaszczem wodnym o około połowę.

Jednak bardzo istotną różnicą takiego systemu jest to, że może funkcjonować autonomicznie, bez elektryczności lub gazu ziemnego, i może być zainstalowany w obszarach całkowicie odciętych od wszelkiej komunikacji.

Biorąc pod uwagę, że woda w układzie otwartym będzie krążyć raczej wolno (wersja klasyczna - bez pompy pomocniczej), rury grzewcze są wybierane z dużą średnicą, co najmniej 40 mm, ponieważ konieczne jest zapewnienie możliwości ich stopniowego ogrzewania w celu uniknięcia uszkodzeń.

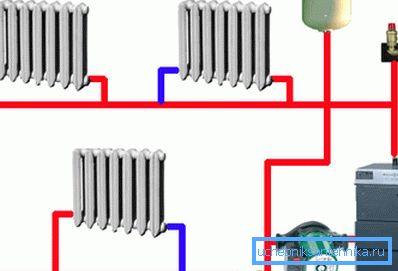

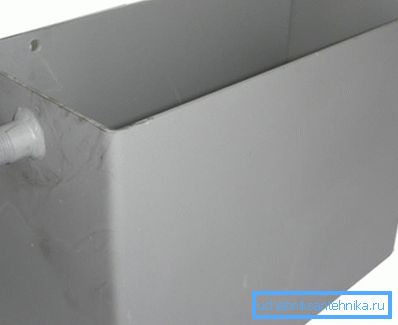

Ponadto zbiornik wyrównawczy wykonany ze stali lub tworzywa sztucznego powinien w każdym przypadku znajdować się powyżej obiegu grzewczego, aby zapewnić, że system jest napełniony wodą z tego zbiornika.

W takich konturach nachylenie rur poziomych jest obowiązkowe - odbywa się to w celu umożliwienia normalnej cyrkulacji chłodziwa. Według obliczeń, a Odchylenie powinna wynosić 0,01% punktu podawania nośnika ciepła w kotle, ale jest to dość skomplikowane obliczenia - instalacja jest znacznie łatwiejsza do wykonania nachyleniu 8,10 mm na metr, a będziesz zapewnić właściwą cyrkulację dla tego systemu.

Zalety i wady systemu otwartego

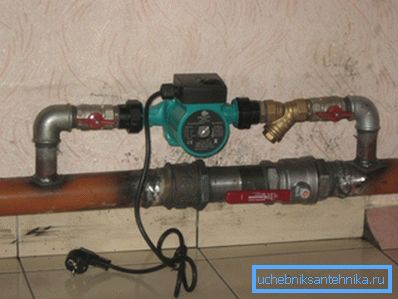

• Główną zaletą otwartego systemu ogrzewania jest jego całkowita niezależność od zewnętrznych źródeł energii, to znaczy, że może funkcjonować zarówno z nimi (po podłączeniu pompy cyrkulacyjnej), jak i bez nich, gdy pompa cyrkulacyjna nie jest aktywowana. Oznacza to, że jeśli chcesz uruchomić wymuszoną cyrkulację, zamknij zawór, który znajduje się między rurką obejściową (patrz zdjęcie powyżej), przepływem wody i porusza się przez pompę pomocniczą. Kiedy nie ma prądu, zawór otwiera się, ale jest zablokowany w suwie, przed pompą, a płyn chłodzący w dalszym ciągu krąży w sposób naturalny.
• Łatwo jest podłączyć taki system do kotła, ponieważ szczególna wiedza nie jest potrzebna tutaj, na przykład, jak podczas instalacji jednostki elektrycznej lub gazowej. Tutaj nawet piec ceglany ze zbiornikiem do podgrzewania wody może być używany jako kocioł.
• Tutaj paliwo może służyć nie tylko węgiel i drewno opałowe, ale także różne odpady organiczne w postaci suchej, które mogą znajdować się w gospodarstwie domowym.
• Główną wadą otwartego układu jest potrzeba spuszczania wody, gdy kocioł ma zostać zmuszony do zatrzymania, a także ogrzewanie obwodu, które jest dość powolne, chociaż nawet ogrzewa.
• Środka przeciw zamarzaniu nie można stosować do płynu chłodzącego, ponadto konieczne jest ciągłe monitorowanie poziomu cieczy w zbiorniku wyrównawczym, mała wydajność.
• Niebezpieczeństwo powstaje, gdy tworzą się korki lotnicze - niezwykle trudno jest wydalić powietrze z obwodu w naturalny sposób - do tego trzeba stworzyć sztuczne ciśnienie. Odbywa się to poprzez pompowanie wody do systemu.

Zamknięty system

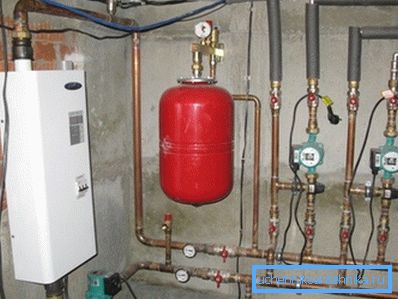

Uwaga Główną różnicą zamkniętego rodzaju instalacji grzewczej jest szczelność wszystkich jej elementów, a tutaj całkowicie nie występuje parowanie wody. Obieg chłodziwa w obwodach zamkniętych jest możliwy tylko jako wymuszony (pompa cyrkulacyjna). Cały system składa się z grzejnika, rur, grzejników (ogrzewanie podłogowe) i zbiornika wyrównawczego.

W przypadkach, w których ciśnienie chłodziwa w obwodzie wzrośnie powyżej normy, zawór przepływowy aktywowany jest w zbiorniku wyrównawczym, a nadmiar cieczy tam płynie, stabilizując w ten sposób całkowite ciśnienie.

Kiedy temperatura wody spada, ciśnienie spada, ale pompa cyrkulacyjna przywraca jej niedobór, automatycznie pompując wymaganą ilość wody, aby osiągnąć pożądaną wartość. Ogólnie rzecz biorąc, wyposażenie paliwowe spełnia tutaj funkcję odpowietrzania.

Bardzo ważnym i podstawowym węzłem do odpowietrzania jest zbiornik ekspansji, który składa się z dwóch połówek (widocznych na górnym obrazie) zwiniętych razem ze sobą. Wewnątrz tego zbiornika znajduje się membrana lub przepona wykonana z żaroodpornego kauczuku.

Zbiornik zawiera pewną ilość gazu, najczęściej azotu (jeśli jest pompowany przez producenta), ale może też być zwykłym powietrzem, które się tam zgromadzi, jeśli to konieczne.

Wewnątrz zbiornik dzieli się na dwie komory przez membranę - w jednym z nich znajduje się azot lub powietrze, w drugim - nadmiar nośnika ciepła, który jest ściskany tam pod ciśnieniem przez zawór bezpieczeństwa, podczas gdy dwa media nie stykają się ze sobą. Gdy ciecz ochładza się, jej ciśnienie w zbiorniku spada, a gaz z drugiego przedziału przez gumową membranę wypycha go z powrotem.

Zalety i wady zamkniętego systemu grzewczego

• Zalety zamkniętych systemów grzewczych obejmują dość wygodny montaż (zbiornik można zainstalować w dowolnym miejscu nad i pod obwodem), jak również brak konieczności ciągłego monitorowania poziomu wody.
• Aby zabezpieczyć taki system przed rozmrożeniem, można użyć środka przeciw zamarzaniu. Temperaturę w pomieszczeniu można regulować zwiększając lub zmniejszając objętość płynu w obiegu grzewczym, natomiast ciśnienie można regulować niezależnie.
• Do systemu można podłączyć dodatkowe źródło ogrzewania, to znaczy kocioł zapasowy, a także takie kotły mogą pracować jednocześnie.
• Ze względu na brak naturalnego parowania nie ma potrzeby zasilania z zewnętrznego źródła (dobrze lub scentralizowanego zaopatrzenia w wodę).
• Istnieje jednak szereg wad, na przykład nieprzerwane działanie kotła zależy bezpośrednio od energii elektrycznej do pracy pompy cyrkulacyjnej, a ponadto grzejniki mają wysoką cenę.
• Ponadto może wystąpić problem z umieszczeniem zbiornika wyrównawczego - jest on wypełniony płynem chłodzącym o 30-60%, a najmniejszy procent spada na duże pojemniki, których objętość może wynosić kilka tysięcy litrów. Ale w autonomicznych obwodach ten problem nie jest istotny.

Wniosek

Każdy z powyższych systemów, zawsze z pewnymi umiejętnościami, możesz zamontować własne ręce. Jednak zarówno w jednym, jak iw drugim przypadku bardzo ważne jest prawidłowe określenie mocy kotła, która będzie wystarczająca dla danego obszaru pomieszczenia.
