Zaopatrzenie w wodę grzewczą: kanalizacja: cechy połączeń,

Jakie sposoby łączenia rur są stosowane przy instalowaniu ścieków, zaopatrzenia w wodę i ogrzewania? Jakie są sposoby łączenia różnych urządzeń hydraulicznych i grzewczych? Zrozummy to.

Połączenia

Ścieki

Odwodnienie grawitacyjne można zbierać i uszczelniać na jeden z dwóch sposobów:

1. Wytłaczanie gniazd żeliwnych rur. Wnęka między dzwonem a cylindrycznym odcinkiem włożonej do niego rury jest wypełniona włóknem organicznym za pomocą impregnacji żywicą lub bitumem (cabol), zagęszczona przy użyciu kitu, po czym gniazdo jest uszczelniane zaprawą cementową lub stopioną siarką.

Przydatne: w tym ostatnim przypadku związek jest demontowany po podgrzaniu palnikiem, suszarką do włosów lub palnikiem. Ta praca wykonywana jest ręcznie wyłącznie w wentylowanym pomieszczeniu oraz w respiratorze lub masce gazowej. Instrukcja związana jest z kaustycznością oparów siarki: są one w stanie doprowadzić do całkowitego porażenia oddechowego.

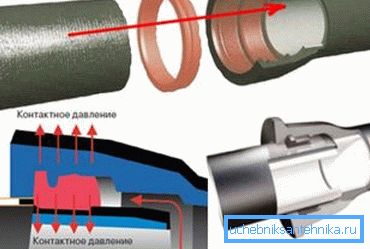

1. Rozkloszone połączenia z gumowymi pierścieniami O-ring. Dostarczane są również z komponentami niezbędnymi do skrętów lub rozgałęziania sieci (moda). Wykorzystanie pierścienia uszczelniającego:
2. Rury z żeliwa szarego.
3. Rury z VChSHG (z żeliwa sferoidalnego o dużej wytrzymałości, różniące się od szarości przez wysoką ciągliwość i wytrzymałość na uderzenia).

• Produkty wykonane z PCV i polipropylenu.

Dostawa zimnej wody

Wyłącznie dla CWS stosuje się materiały o różnej odporności na niskie temperatury: polietylen i polichlorek winylu. Jak są montowane?

Ogrzewanie i ciepła woda

Ogrzewanie i zaopatrzenie w wodę o temperaturze pracy do 95 ° C można zainstalować na następujące sposoby i materiały:

• Czarne rury stalowe - za pomocą spawania gazowego, elektrycznego lub połączeń gwintowych. Gwinty są zapieczętowane lnem sanitarnym (najlepiej farbą lub lakierem, który uchroni go przed wypaleniem) lub materiałami polimerowymi - taśma FUM lub nić polimerowa z silikonem.

• Galwanizowane - tylko na nitkach. Spawanie spala powłokę cynkową, pozostawiając stal bez ochrony antykorozyjnej.

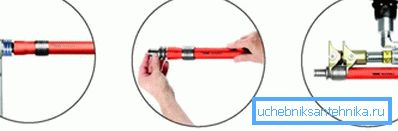

• Usieciowany polietylen - złączki, które są powszechnym dławieniem - jodełka z tuleją mocującą. Rura jest naciągnięta za pomocą specjalnego narzędzia - ekspandera, po czym jest nakładana na armaturę; Efekt pamięci molekularnej sprawia, że ​​po kilku sekundach można ją skutecznie skompresować.

Co ciekawe: cena narzędzia utrudnia rozprzestrzenianie się materiału. Jest to co najmniej 10 000 rubli na modele podstawowe.

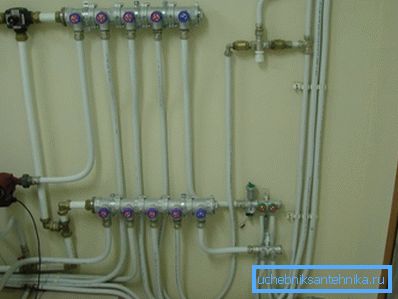

• Metal-plastik - złączki zaciskowe z rozciętym pierścieniem i nakrętką kołpakową, a także złączki zaciskowe, w których koniec rury jest zaciśnięty na złączce za pomocą tulei nierdzewnej za pomocą szczypiec ręcznych lub elektrycznych.

• Polipropylen. Podobnie jak polietylen, jest on połączony lutowaniem w niskiej temperaturze, ale nie z lutowaniem końcowym, ale za pomocą złączek. Wraz z nimi stosowane są złączki wtykowe mocno przypominające ściskanie, ale wyposażone w zacisk sprężynowy zapobiegający przypadkowemu rozłączeniu połączenia.
• Falista stal nierdzewna. Wykorzystuje najprostsze złączki zaciskowe z silikonowymi uszczelkami wysokotemperaturowymi.

Uwaga: wymieniliśmy tylko najbardziej popularne materiały do ​​ogrzewania i zaopatrzenia w wodę. Nie dotykamy drogich egzotycznych jak miedź - po prostu dlatego, że ich właściwości operacyjne nie dają materiałowi specjalnych zalet w stosunku do tej samej stali nierdzewnej po wyższych kosztach.

Podłączenie hydrauliki i urządzeń grzewczych

Jakie są sposoby instalacji wodociągowej ogrzewania i ścieków?

Ścieki

Aby połączyć instalacje hydrauliczne z systemem odpadowym, stosowane są mankiety gumowe, które zapobiegają nie tylko wyciekom z gniazd, ale także zapachom.

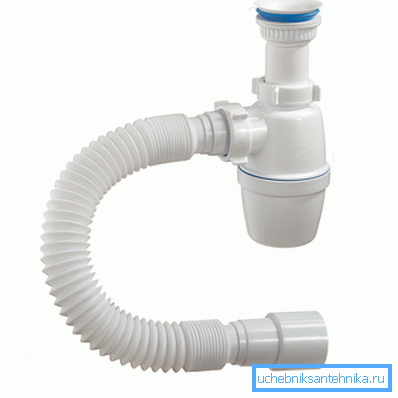

Jednakże: faliste rury zlewozmywaków i zlewozmywaków nie wymagają adapterów i są szczelnie połączone z kanałami o średnicy 50 mm.

Miksery

Są tylko cztery sposoby podłączenia mikserów:

1. Na twardych rurach do montażu na ścianie używane są zwykłe kąty.
2. Elastyczne okładziny są zmuszone do stosowania gniazd wodnych z mocowaniem na głównej ścianie.
3. Wbudowane mieszalniki instalacyjne najczęściej łączone są z rurami za pomocą elastycznych węży z nakrętkami kielichowymi.
4. Niektóre nieaktualne produkty instalacji na pokładzie za pomocą trójników (jodełka) można podłączyć do eyelinera za pomocą połączeń na gwintach; jednak zamiast tego coraz częściej stosuje się elastyczną falistą rurę ze stali nierdzewnej.

Miski WC

Tutaj wybór opcji jest jeszcze mniejszy.

• Najczęściej zawór napełniania zbiornika jest połączony z wkładką elastycznym wężem z nakrętkami kielichowymi.

• Aby połączyć podtynkowe zbiorniki, często stosuje się twarde wkładki dowolnego rodzaju, które łączą się z zaworem pod kątem lub złączem.

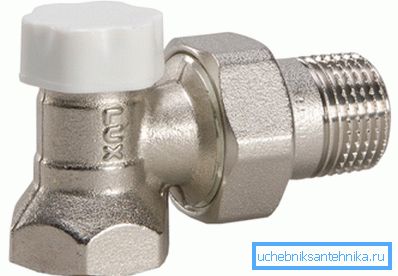

Grzejniki, konwektory

Urządzenia grzewcze można podłączyć do linii zasilających:

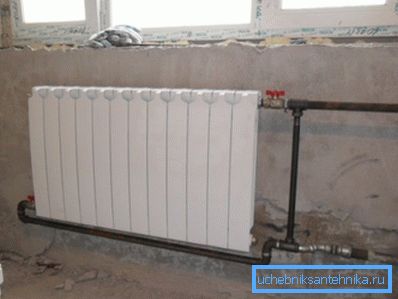

1. Poprzez wtyczki lub adaptery grzejników (na przykład większość aluminiowych i bimetalowych grzejników ma gwinty DU25, które przy standardowej średnicy stalowej wkładki DU20 wymagają użycia konwencjonalnego adaptera). Korek lub adapter są napędzane do chłodnicy wzdłuż długiej nici; zwijany dokręcany przeciwnakrętka.
2. W ciasnych warunkach lub przy łączeniu wkładki z lewą nić często używa się amerykańskich kobiet - szybkozłączki z nakrętkami i gumowymi uszczelkami.

Wniosek

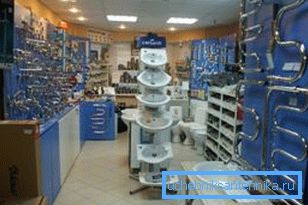

Mamy nadzieję, że nasza miniaturowa recenzja pozwoliła czytelnikowi zaspokoić swoją ciekawość. Jak widać, w ostatnich latach na rynku nie było żadnych specjalnych egzotycznych produktów - wszystko do zaopatrzenia w wodę i ogrzewania można nadal kupić w każdym sklepie. Jak zawsze, dodatkowe informacje będą dostępne w załączonym filmie. Sukcesy!
