Zawór bezpieczeństwa instalacji grzewczej - niezawodne

Kwestia bezpieczeństwa w projektowaniu instalacji grzewczej jest przedmiotem szczególnej uwagi, zwłaszcza w przypadku niezależnego ogrzewania. Główne niebezpieczeństwo podczas sezonu grzewczego wynika z gwałtownego wzrostu ciśnienia, rury mogą po prostu nie wytrzymać tego. Zainstalowanie prostego urządzenia zabezpieczającego ułatwia wyrównywanie ciśnienia w systemie.

Cechy systemu grzewczego

Wszystkie elementy ogrzewania zostały pierwotnie zaprojektowane do działania w określonych warunkach. Często zdarza się, że ciśnienie w rurach gwałtownie wzrasta. I dobrze, jeśli rury wytrzymają taki test, ale nikt nie zagwarantuje, że następnym razem nie będzie wycieku, więc zawór bezpieczeństwa dla systemu grzewczego jest po prostu niezastąpiony.

Jeśli chodzi o przyczyny gwałtownego wzrostu ciśnienia w rurach, można wyróżnić:

• nadmierne podgrzewanie wody - gdy temperatura wzrasta, woda rozszerza się, co powoduje dodatkowe naprężenia na rurach i zaworach;

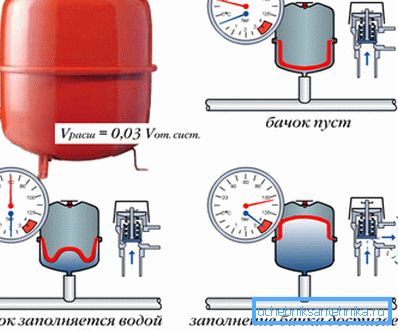

Zwróć uwagę! Po części, zbiorniki wyrównawcze pomagają radzić sobie z takim problemem. Nadmiar wody po prostu gromadzi się wewnątrz zbiornika.

• błąd w doborze średnic rur;
• jeśli ogrzewanie jest doprowadzane z sieci wodociągowej, a ciśnienie w niej przewyższa tę wartość w obiegu grzewczym;
• nawet zwykły zawór termiczny do ogrzewania (jeden zainstalowany przed chłodnicą) może spowodować wzrost ciśnienia w rurze zasilającej. Dzieje się tak najczęściej podczas ciepłej pogody, gdy woda wpływająca do chłodnicy jest zredukowana do minimum;
• Usterki w pompie cyrkulacyjnej można również uznać za jedną z przyczyn.

Jak zapewnić bezpieczeństwo

Podczas instalacji jakiegokolwiek systemu grzewczego używano czegoś takiego jak "grupa bezpieczeństwa". Termin ten odnosi się do serii urządzeń, które umożliwiają monitorowanie działania systemu i szybkie rozwiązywanie problemów.

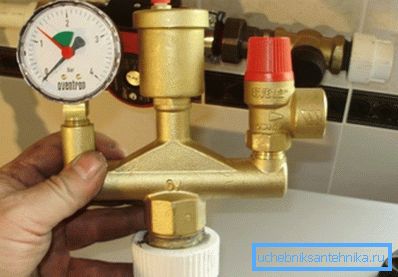

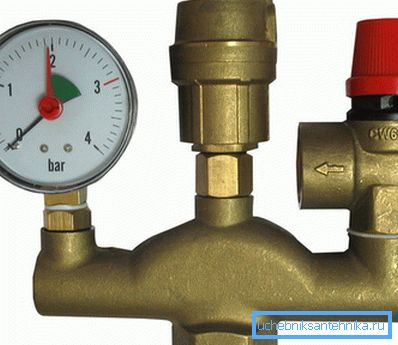

Grupa zabezpieczeń zwykle zawiera:

• manometr;
• odpowietrznik - umożliwia usunięcie powietrza z rurociągu;
• w rzeczywistości zawór bezpieczeństwa do ogrzewania to urządzenie, które pozwala zrzucić nadmiar ciśnienia w ciągu kilku sekund.

Klasyfikacja

W systemach ogrzewania mieszkań i domów prywatnych stosowane są wyłącznie urządzenia sprężynowe z płynną regulacją. Ze względu na stosunek wydajności, niezawodności i kosztów - jest to idealna opcja.

Ogólnie rzecz biorąc, istnieje jeszcze kilka rodzajów urządzeń tego rodzaju:

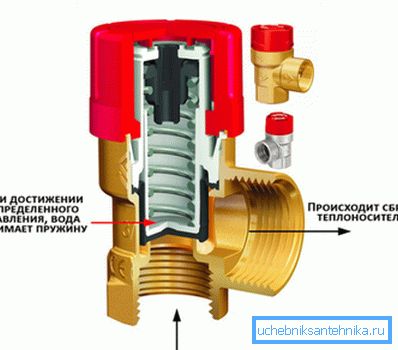

• wiosna - w takich urządzeniach drążek jest obciążony sprężyną i przy normalnym ciśnieniu zawór jest zamknięty. Jak tylko zacznie narastać ciśnienie, sprężyna kurczy się, a otwór wzrasta - nadmiar nośnika ciepła jest odprowadzany do oddzielnego pojemnika lub do powrotu;

Zwróć uwagę! Ciśnienie wymagane do otwarcia zaworu musi być co najmniej o 10-15% wyższe niż liczba robocza w rurach.

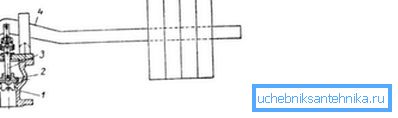

• urządzenia dźwigniowe wyróżnia się wysoką ceną i możliwością elastycznego dostosowania wysiłku niezbędnego do jej otwarcia. Ładunek znajduje się na dźwigni i jest zamocowany na nim, aby mógł się poruszać. Dostosowując pozycję obciążenia dźwigni można zwiększyć / zmniejszyć wysiłek wymagany do jej otwarcia.

Możliwe jest przytoczenie klasyfikacji oraz stopnia i metody odzysku:

• jeżeli wysokość podnośnika nie przekracza 0,05 wysokości siodełka, wówczas takie urządzenie uważa się za niskie podnoszenie;
• urządzenie z pełnym podniesieniem zapewnia ruch przesłony w odległości równej wysokości siodełka (lub nawet większej).

Jeśli chodzi o metodę regulacji, zawór zwrotny do ogrzewania może być:

• z płynną regulacją - na przykład można przynieść typ sprężyny. Ruch bramy zależy od ciśnienia w rurze;
• z 2-stopniową regulacją - ustawiana jest pewna wartość ciśnienia progowego, powyżej której otwór przejścia automatycznie otwiera się całkowicie, a dzieje się to niemal natychmiast. Używany w przemyśle, gdzie utrata nawet kilku sekund może prowadzić do poważnych konsekwencji.

Wróć i obejść urządzenia

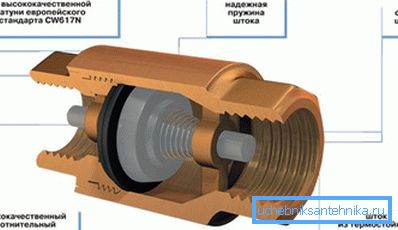

Zawór zwrotny w układzie grzewczym umożliwia ruch chłodziwa tylko w jednym kierunku. "Punktem kulminacyjnym" takiego urządzenia jest to, że sprężynowy trzon umożliwia przepływ wody tylko w jednym kierunku. Dzięki gwintowanym połączeniom do instalacji nie jest to trudne.

Czasami, zamiast bezpiecznika typu otwartego, do ogrzewania służy zawór obejściowy. Jego główna funkcja jest taka sama - wyrównanie ciśnienia w układzie, ale jeśli opcja otwarta po prostu upuszcza nadmiar chłodziwa, wówczas analog obejściowy przekieruje wodę w obiegu grzewczym.

Jeśli termostaty zostaną zainstalowane przed grzejnikami, to w ciepłym sezonie może dojść do sytuacji, w której wszystkie z nich bardzo mocno zablokują przepływ wody do akumulatorów. W rezultacie ciśnienie wzrasta w rurze zasilającej.

Jeżeli na wylocie kotła zainstalowany jest zawór obejściowy, wówczas po prostu przeniesie on część chłodziwa z rury zasilającej na rurę odpływową. Tak więc, jeśli używany jest zawór grzejny, konieczne jest dodatkowe zabezpieczenie układu grzewczego.

Zawory trójdrogowe

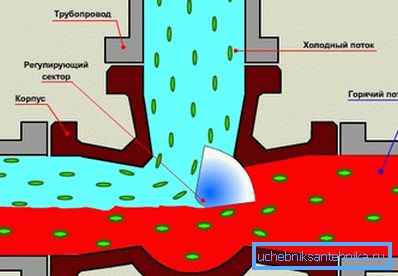

Główną różnicą tego typu urządzenia jest projekt - 1 wejście i 2 wyjścia.

Dzięki temu trójdrożne urządzenie może być użyte do osiągnięcia:

• mieszanie gorącego chłodziwa z ochłodzonym;

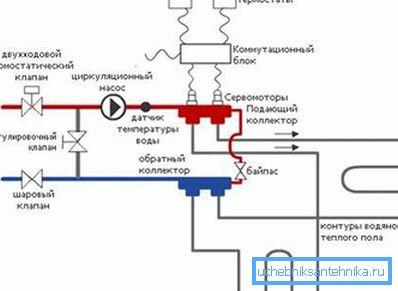

Zwróć uwagę! Jest to konieczne w przypadku ogrzewania niskotemperaturowego (ciepła podłoga). Zawór trójdrożny umożliwia uporządkowanie mieszania płynu chłodzącego z powrotem do rury zasilającej i eliminuje ryzyko dostarczenia zbyt gorącej wody.

• Zawór trójdrogowy do ogrzewania umożliwia odizolowanie jednego obiegu grzewczego od drugiego (może to być konieczne, jeśli używane są różne nośniki ciepła).

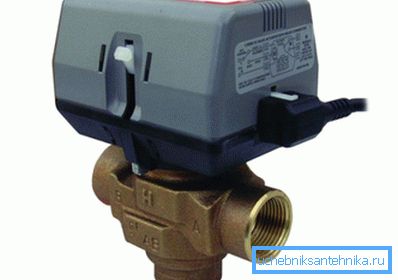

Wewnątrz obudowy znajduje się amortyzator lub kulka, której obrót reguluje prąd chłodziwa. Napęd serwomechanizmu podłączony do termostatu pokojowego może służyć do sterowania przepustnicą.

Kilka słów o instalacji

Instalacja wszystkich elementów grupy bezpieczeństwa odbywa się ręcznie. Nie powinno być problemów z instalacją urządzenia zabezpieczającego, ponieważ używane są połączenia gwintowane. A głównym pytaniem jest, gdzie umieścić wszystkie te elementy.

Urządzenia grupy bezpieczeństwa powinny być umieszczone w obszarze rury zasilającej kocioł. Inną subtelnością jest miejsce instalacji zaworów odcinających, które umożliwiają natychmiastowe odcięcie kotła w przypadku awarii.

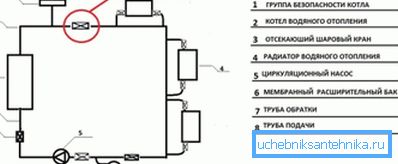

Instrukcje prawidłowej instalacji grupy bezpieczeństwa wymagają umieszczenia zaworu odcinającego za grupą tych urządzeń. W takim przypadku, nawet po odcięciu kotła, zawór bezpieczeństwa pozwoli ci zresetować nadmiar płynu chłodzącego i ochronić kocioł przed uszkodzeniem.

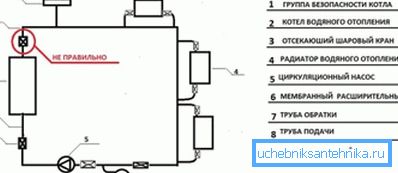

Opcje instalacji zaworu odcinającego przed grupą zabezpieczającą i bezpośrednio w prowadzącym do niej odcinku rury są uważane za nieprawidłowe. W takim przypadku, gdy kocioł zostanie odcięty, grupa zabezpieczeń również zostanie odcięta, a kocioł może ucierpieć.

Podsumowując

Zainstalowanie zaworu bezpieczeństwa pozwala zwiększyć niezawodność systemu grzewczego. Dzięki temu prostemu i taniemu urządzeniu udary ciśnienia nie będą już zagrażać integralności rur, a ogrzewanie potrwa wiele lat.

Film pokazuje zasadę działania sprężynowego urządzenia zabezpieczającego.
