Zawór do chłodnicy. zasada działania termostatu. mechaniczne

Według typów zawór regulacyjny do grzejników można podzielić na dwa typy - jest to mechanizm o regulowanej intensywności przepływu chłodziwa i dyskretny, który może być otwarty lub zamknięty.

Jeśli wszystko jest jasne z pierwszym urządzeniem, drugie, termostatyczne, jest podzielone na elektroniczne z różnymi typami logiki i mechaniki, z różnymi wypełniaczami, od których zależy jakość działania. Dlatego skupimy się bardziej na urządzeniach termostatycznych i ich urządzeniach, a także obejrzyjmy wideo w tym artykule.

Kontrola klimatu

Zasada działania termostatu

• Nośnik ciepła, który krąży w systemie grzewczym, ma określoną temperaturę, która jest przekazywana do chłodnicy, powietrza grzewczego w pomieszczeniu, a zwykły zawór reguluje natężenie przepływu, czyniąc akumulator chłodniejszym lub gorętszym.. W przypadku termostatu regulowana jest również temperatura w grzejniku, ale odbywa się to automatycznie, w zależności od temperatury powietrza w pomieszczeniu.

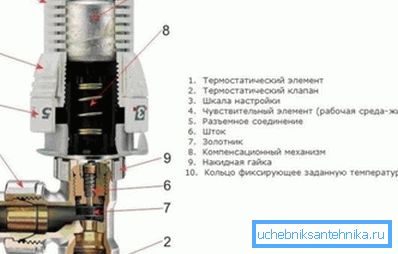

• Termostatyczny zawór regulacyjny na grzejnika posiada wypełniacz (stałej, ciekłej lub gazowej), który reaguje na temperaturę powietrza, to znaczy przy ogrzewaniu on rozszerzeniu i naciska na trzpień, blokując przepływ płynu chłodzącego, a po schłodzeniu - zwęża i pręt cofa się, uwalniając gorące przejście woda krążąca w chłodnicy. Elektroniczny regulator termostatyczny działa w podobny sposób, ale jest o wiele bardziej dokładny.
• Na przykład, można ustawić pokrętło na numer 3 - to zwykle odpowiada 20 ° C, a obieg chłodziwa będą kontynuowane tak długo, jak temperatura wzrasta do 21 ° C, a gdy tak się stanie, wypełniacz rozszerza, pras mieszków na pręcie, i? przejście będzie zablokowane. Kiedy temperatura powietrza w pomieszczeniu spadnie do 19 ° C, wypełniacz zmniejszy się, a woda popchnie trzpień do tyłu, otwierając kanał dla siebie w celu cyrkulacji w chłodnicy.

Termostaty mechaniczne

Uwaga Wszystkie termostatyczne regulatory mechaniczne są podzielone na trzy grupy, zgodnie z wypełnieniem mieszków różnymi wypełniaczami. Zatem może to być ciał stałych, takich jak parafina, stearyna lub ozokeryt, ciecz, jak alkohol lub olej, lub może to być gaz skroplony.

W przypadku, gdy mieszek jest wypełniony parafiną, stearyną lub ozokerytem, ​​proces reakcji jest raczej zahamowany - wypełniacz osiąga wymagany stan zaledwie 40 minut po ustaleniu pożądanej temperatury w pomieszczeniu.

A ponieważ reakcja urządzenia jest zaprogramowana do jednego stopnia, po prostu nie ma czasu na pracę we właściwej temperaturze, a błąd z reguły osiąga już 1,5. Oznacza to, że jeśli ustawisz 20 ?, to nie będzie działać w 19-21 ° C, ale w 17,5-22,5 ° C, odpowiednio.

Inną negatywną cechą takiego urządzenia jest wpływ czynników zewnętrznych, na przykład wosk parafinowy można ogrzewać z tylnej ściany chłodziarki znajdującej się w pobliżu lub schładzać od przeciągów. Jednak urządzenia mechaniczne ze stałym wypełniaczem są uważane za najbardziej niezawodne wśród swoich odpowiedników (ciecz i gaz), poza tym cena dla nich jest nieco niższa.

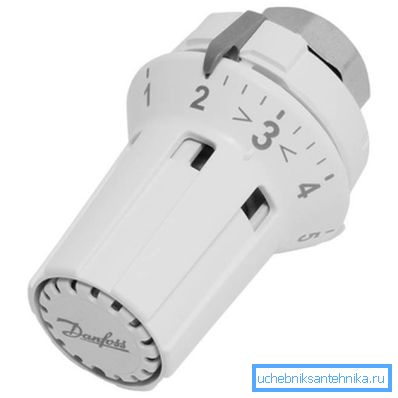

W przypadkach, w których regulator jest napełniony alkoholem lub olejem, mieszki reagują znacznie szybciej - dzieje się to po 25 minutach - prawie dwa razy szybciej niż przy wypełniaczu stałym. Z wyglądu krany te są bardziej zwarte, ponieważ mieszki są tutaj mniejsze, dlatego też główka z pokrętłem regulacyjnym jest ściśnięta.

Takie urządzenie może działać prawidłowo przy temperaturze chłodziwa 50-80 ° C, ale błąd jest tutaj możliwy i w zależności od producenta będzie wynosił 0,9-1,5 ° C.

Wśród mechaniki najdoskonalszy jest termostat z mieszkiem gazowym - jego opóźnienie w reakcji na wzrost lub spadek temperatury w porównaniu z ciałami stałymi i cieczami jest minimalne.

Reakcja na zmianę temperatury powietrza zajmuje tylko 8 minut - w porównaniu z 25 i 40 minutami jest to bardzo mało! Powód jest tu dość prosty - mieszek jest maksymalnie oddalony od ścian regulatora, co zwiększa jego czułość, ponieważ czynniki zewnętrzne mogą mieć tutaj jedynie minimalny wpływ.

Uwaga Regulatory temperatury dowolnego typu, bezpośrednie i kątowe, instrukcja nie zaleca instalowania w pobliżu urządzeń grzewczych, w przeciągu i za zasłonami. Czynniki te przyczyniają się do niepowodzenia mechanizmu.

Tabela kontroli termostatów DANFOSS

Termostaty elektroniczne

Elektroniczny termiczny odpowietrznik do grzejnika może mieć dwa typy - z logiką otwartą i zamkniętą, tzn. Pierwsza opcja podlega programowaniu, a druga nie.

Różnią się one zastosowaniem, więc urządzenia z zamkniętą logiką są instalowane bezpośrednio na grzejnikach, a programowalne regulatory są instalowane w niezależnym ogrzewaniu jako sterownik. Gromadzi informacje o temperaturze w każdym pomieszczeniu za pomocą zdalnego czujnika, dzięki czemu ma możliwość regulacji ogólnej temperatury.

Istotną wadą elektronicznych zaworów termostatycznych jest ich wysoki koszt i zależność od źródła zasilania. Jeśli bateria jest rozładowana lub akumulator jest rozładowany, urządzenie przestaje działać.

Uwaga W przypadku montażu na grzejnikach, termostatach dowolnego typu, należy je (baterie) zawsze zaopatrzyć w zawory odcinające. Może to być konwencjonalny zawór kulowy lub zawór stożkowy.

Dodatkowe kontrole

Jeśli masz oddzielny obwód zainstalowany przy ogrzewaniu, to znaczy, że oprócz grzejników jest również włączony system ogrzewania podłogowego, wtedy zdecydowanie musisz zainstalować zawór równoważący, ponieważ baterie i podłoga wymagają różnych temperatur. W zależności od konstrukcji obwodu (rozgałęzienia) można zastosować trójdrogowy lub czterodrożny zawór termostatyczny, który redystrybuuje chłodziwo w pożądanej (określonej) temperaturze.

Zasada działania jest tutaj dość prosta - z kotła płyn chłodzący wchodzi do zaworu trójdrogowego (czterokierunkowego) o tej samej temperaturze, która jest potrzebna do ogrzewania grzejników, ale jest zbyt wysoki dla podgrzewanej podłogi.

Dlatego zawór blokuje kierunek do podłogi i odprowadza wodę do rury powrotnej - gdy rura na podłodze ochładza się - zawór otwiera się i cyrkulacja powraca do określonego punktu temperatury.

Wniosek

Podsumowując, chciałbym wspomnieć o ustawieniach termostatów, które należy koniecznie wykonać po ich instalacji własnymi rękami - bez nich nie będzie można dostosować klimatu w pomieszczeniu. Aby to zrobić, musisz zamknąć wszystkie okna i drzwi, obrócić pokrętło do końca w lewo i poczekać, aż temperatura w pomieszczeniu wzrośnie powyżej wymaganego 5-6 ° C.

Następnie przekręć gałkę do końca w prawo i poczekaj, aż temperatura spadnie do pożądanej, i powoli zacznij otwierać regulator, aż usłyszysz dźwięk wody - pozostaw to w tej pozycji.
