Zawór trójdrożny do ogrzewania: cel, urządzenie, cechy

Do instalacji systemów grzewczych stosowane są różne zawory i zawory regulacyjne, a dla pomyślnego montażu sprzętu hydraulicznego własnymi rękami, konieczne jest zrozumienie go. Chcemy rozważyć jeden z najbardziej funkcjonalnych typów takich zaworów - zawór trójdrożny.

Żurawie wielozakresowe

Urządzenie

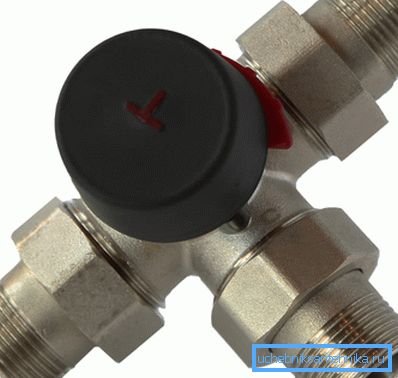

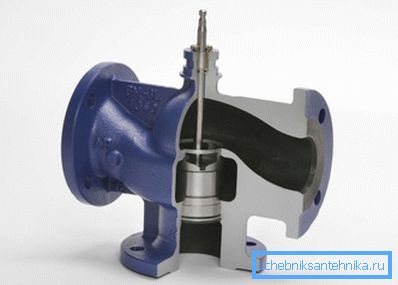

Zawór trójdrogowy jest rozgałęzieniem rur w kształcie litery T z mechanizmem blokującym i regulującym. Urządzenie ma dwa wejścia i jedno wyjście, a jeśli obrócisz je przeciwnie - jedno wejście i dwa wyjścia.

Wejścia wejściowe oznaczone są literami A i B, a wyjście - AB.

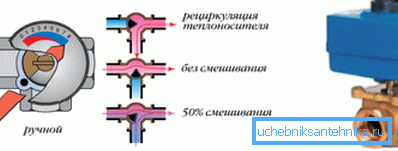

Mechanizm blokujący ma trzy pozycje (trzy obroty):

1. W pierwszym położeniu woda wpływa do wejścia A i wypływa z wyjścia AB, podczas gdy wejście B jest całkowicie zablokowane;
2. W drugim położeniu woda przemieszcza się od wejścia B do wyjścia AB, a wejście A jest całkowicie zablokowane;
3. W trzeciej pozycji woda wpływa do obu wlotów A i B, a na wyjściu AB dostajemy mieszaninę dwóch strumieni.

Zwróć uwagę! Wymienione przepisy są sprawiedliwe w przypadku dostosowywania modeli. Produkty przeznaczone tylko do przełączania przepływów nie mają trzeciej pozycji.

Mechanizm blokujący można rozmieścić na różne sposoby:

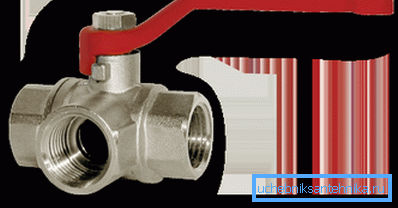

• Sharovy. Zaprojektowany do przełączania wątków poprzez nakładanie jednego z kanałów. Dostosowanie jest złe;
• Obrotowy. Służy do regulacji, ponieważ umożliwia płynne otwieranie i zamykanie kanału;

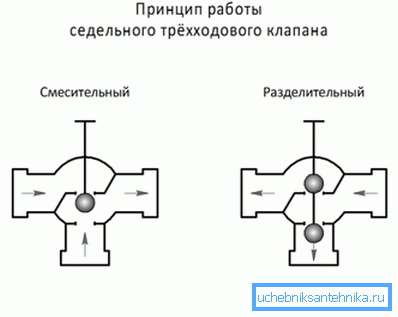

• Siodło. Może mieć konstrukcję blokującą i regulującą.

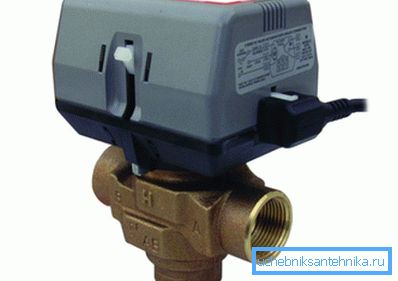

Mechanizm jest sterowany ręcznie za pomocą uchwytu (kółko ręczne) lub za pomocą napędu elektrycznego. Wyposażone w serwa, produkty mogą być wbudowane w systemy z automatyczną kontrolą.

Zwróć uwagę! Pomimo tak ważnej funkcjonalności i pewnej niezbędności, konstrukcja urządzenia jest dość prosta, a zatem jego cena jest niska.

Cel i funkcje

Zawór trójdrogowy może pełnić trzy funkcje:

1. Mieszanie przepływu chłodziwa. Jest używany, gdy konieczne jest zmieszanie przepływu powrotnego z zasilaniem w celu obniżenia temperatury zasilania do obwodów niskiej temperatury lub do regulacji mocy grzejników bez zmiany pracy kotła;
2. Podział jednego strumienia na dwa kanały. Służy do spuszczania podgrzanego płynu chłodzącego do układu gorącej wody lub zasobnika, kotła itp .;
3. Zmiana kierunku chłodziwa. Jest używany, gdy kilka urządzeń współpracuje w tym samym systemie, a także przełącza obwód do trybu recyrkulacji.

Rozważ jeden z najczęstszych przypadków: kocioł grzewczy jest podłączony do okablowania grzejnika i ogrzewanego kolektora podłogowego. Jak wiadomo, nośnik ciepła dla grzejników ma temperaturę około 70 - 95 stopni, podczas gdy nośnik ciepła dla układu ciepłych podłóg nie powinien rozgrzewać się powyżej 40-50 stopni.

Jeśli obniżymy temperaturę płynu chłodzącego, grzejniki nie będą działały normalnie, a dom stanie się zimny. Jeśli serwujemy wrzątek na ciepłej podłodze, nieprzyjemne będzie chodzenie po podłodze. Co powinniśmy zrobić?

Tu przydaje się trójdrogowy zawór. Rurociąg powrotny jest połączony z doprowadzeniem do kolektora obejścia ciepłej podłogi za pomocą zaworu trójdrogowego, który jest ustawiony na tryb mieszania.

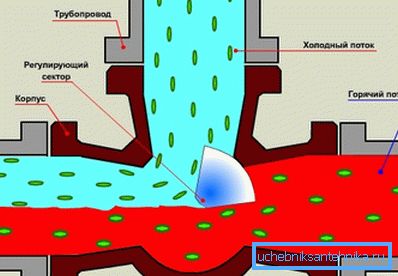

W rezultacie zimny strumień z przepływu powrotnego jest mieszany z strumieniem gorącej wody, a temperatura powstałego strumienia jest uśredniana do 40 do 50 stopni, których potrzebujemy. W razie potrzeby, regulując położenie klapy, można podnieść lub obniżyć temperaturę w konturze podłogi.

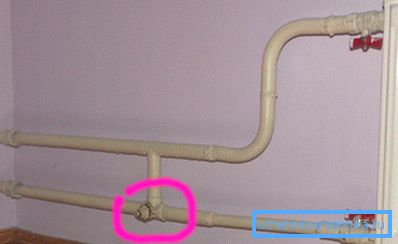

Innym przykładem jest podłączenie grzejnika za pomocą obejścia w ten sam sposób. Gdy kurek znajduje się w położeniu mieszania, temperatura grzejnika staje się niższa niż temperatura cieczy chłodzącej wypływającej z kotła, podczas gdy pozostałe urządzenia otrzymują mniej schłodzoną wodę.

Jeśli przełączymy uchwyt i wyłączymy obejście, grzejnik będzie działał z pełną mocą. Jeśli chcemy wyłączyć urządzenie, po prostu przełączamy zawór w tryb odcięcia powrotu i otwieramy obejście, i wyłączamy zawór odcinający na wlocie chłodnicy. Następnie płyn chłodzący krąży wokół tego akumulatora.

  Zwróć uwagę! Możliwe jest użycie zaworu czterodrożnego, który nie wymaga obejścia.

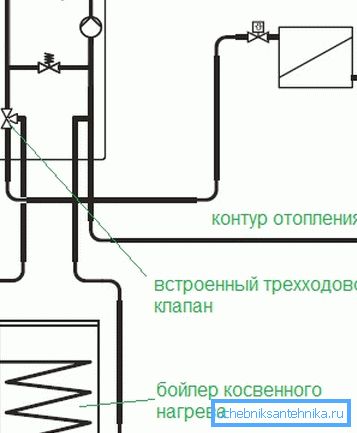

Na koniec instrukcja umożliwia zastosowanie zaworu wielodrogowego w układach wieloprzewodowych z równoległymi kotłami operacyjnymi, kotłem i pośrednim kotłem grzewczym, z doprowadzeniem wody do ogrzewania i dostarczania gorącej wody. Urządzenia pozwalają oddzielić przepływy i regulować ich temperaturę, zapewniając wspólne działanie kilku jednostek i obwodów.

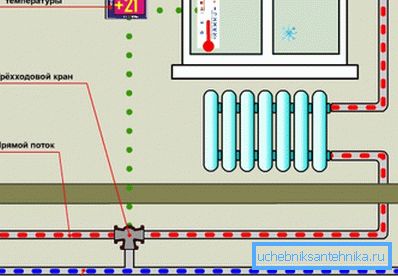

Zwróć uwagę! Jeżeli zawór z serwomotorem jest podłączony do termostatu, to gdy temperatura w pomieszczeniu spadnie, sterownik wyda komendę silnikowi i zamknie obejście. Po osiągnięciu żądanej wartości urządzenie powróci do trybu mieszania.

Wniosek

Zawory trójdrożne umożliwiają mieszanie, rozdzielanie i przełączanie kierunków przepływu w obwodach instalacji grzewczych. Film pomoże Ci wizualnie zweryfikować ich skuteczność i funkcjonalność.
