Zawory kulowe do ogrzewania: cechy konstrukcyjne, instalacja

Każdy system ogrzewania składa się z wielu różnych węzłów, zaprojektowanych do wykonywania określonych zadań. Ale to zawory do ogrzewania są najważniejszymi komponentami systemu, ponieważ z ich pomocą kontrolowany jest przepływ chłodziwa.

Szeroki asortyment różnych zaworów jest reprezentowany na rynku, który charakteryzuje się przepustowością, średnicą otworu, nominalnym i maksymalnym dopuszczalnym ciśnieniem, materiałem produkcyjnym itp. Co wybrać spośród różnorodnych rozwiązań na rynku?

Strukturalne różnice mechanizmów blokujących kulki

Zawory kulowe (igłowe) otrzymują swoją nazwę zgodnie z kształtem zaworu, którym jest kulka z przelotowym otworem.

Instrukcja obsługi urządzenia jest prosta:

• Ze względu na obrót wokół osi, otwór przelotowy na kulce pokrywa się z otworami na korpusie, przez które przechodzi płyn chłodzący.
• Dodatkowy obrót zaworu prowadzi do tego, że otwory, przez które przechodzi płyn chłodzący, nie pokrywają się i przepływ zatrzymuje się.

Zatem zawór kulowy do ogrzewania ma dwie główne pozycje robocze, mianowicie "zamknięty" i "otwarty". Pozycje pośrednie, przy których głowa jest rozluźniona, z reguły nie są dostarczane.

Zgodnie z konfiguracją otworu przelotowego rozróżnia się następujące typy:

• proste modyfikacje z prostym otworem;
• trójdrożna modyfikacja z otworem w kształcie litery L;
• trójdrożne modyfikacje z otworem w kształcie litery T.

Ważne: Aby odłączyć akumulator od instalacji grzewczej, jako zawór odcinający, najczęściej stosuje się modyfikacje z prostym otworem.

Zgodnie z rodzajem zaworów przyłączeniowych są to następujące typy:

• Zawory kołnierzowe - jest stosowany zarówno w gospodarstwach domowych, jak i w systemach przemysłowych. Zawory kołnierzowe są niezawodne i trwałe, a zatem przeznaczone do długotrwałej pracy w systemach o wysokim ciśnieniu.

• Złączki stosowane w ogrzewaniu domowym. Te urządzenia są wywoływane ze względu na cechy konstrukcyjne uchwytu.

Suwnice są dobierane do konkretnego systemu grzewczego w oparciu o parametry przepustowości i maksymalne ciśnienie robocze w sieci.

Zgodnie z wydajnością, zawory kulowe są podzielone na następujące modyfikacje:

• standardowe urządzenia charakteryzują się przepustowością do 80%;
• urządzenia z pełnym otworem otwierają się całkowicie i praktycznie nie zakłócają przepływu chłodziwa.

Ważne: w systemach grzewczych dla gospodarstw domowych, aby zapewnić maksymalny przepływ ciepła z grzejników, zaleca się zainstalowanie pełnych zaworów odcinających. Takie urządzenia w otwartej postaci nie będą hamować postępu płynu chłodzącego.

Wybór według rodzaju materiałów produkcyjnych

Zawór iglicowy do ogrzewania wybiera się nie tylko na podstawie cech i parametrów konkretnego układu, ale również zgodnie z rodzajem materiałów produkcyjnych.

Następujące odmiany są dostępne na rynku:

• Modyfikacje z obudową wykonaną ze stali - charakteryzują się wysoką wytrzymałością, wytrzymują znaczne obciążenia mechaniczne, ale wyróżniają się niską odpornością na korozję.

• Modyfikacje mosiądzu lub brązu - różna plastyczność, a co za tym idzie odporność na obciążenia mechaniczne. Ponadto mosiądz i bor są odporne na korozję, dlatego zaleca się ich stosowanie w systemach o nadmiernej sztywności i agresywności chłodziwa.

• Modyfikacje ze stali nierdzewnej na sprzedaż są niezwykle rzadkie i drogie. Żywotność takich struktur jest najdłuższa ze wszystkich powyższych produktów.
• Modyfikacje wykonane z siluminu są realizowane jako fałszywe dla zaworów mosiężnych lub brązowych. Cena takich produktów jest niska, ale szybko zawodzą.

Silumin jest delikatnym materiałem, który dosłownie kruszy się z powodu nadmiernego obciążenia mechanicznego i kruszy się w wyniku zmian temperatury.

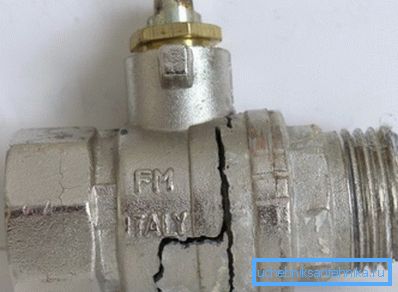

Nie jest łatwo odróżnić produkty siluminu od brązu, ale jest to możliwe. Wystarczy głębokie zadrapanie nożem lub teczką na korpusie żurawia.

Jeśli pasek zarysowania jest żółty, to jest mosiądz lub brąz.

Jeżeli pasek zarysowania jest biały, najprawdopodobniej produkt pochodzi z siluminu i nie powinien być kupowany.

• Modyfikacje wykonane z materiałów polimerowych stanowią odrębną kategorię zaworów. Takie kurki są instalowane do ogrzewania, zmontowane z rur polipropylenowych poprzez spawanie.

Charakterystyczna różnica pomiędzy produktami wykonanymi z materiałów polimerowych jest większa niż wymiary metalowych odpowiedników.

Pod względem trwałości krany polimerowe nie są praktycznie gorsze od modyfikacji metalu, ponieważ nie powodują korozji. Typowymi przykładami zaworów polimerowych są zawory z osłoną z polipropylenu.

Jak żuraw Mayevsky i jak jest używany

Żuraw Mayevsky'ego to odpowietrznik kulowy. Celem urządzenia jest uwolnienie powietrza i / lub chłodziwa przy nadciśnieniu w systemie.

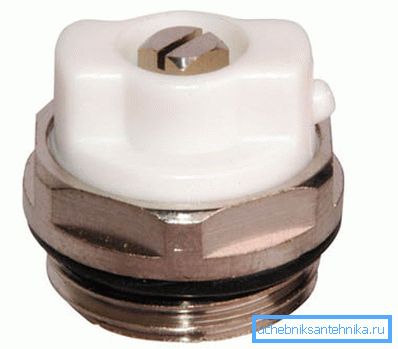

Tradycyjnie żuraw Mayevsky jest zainstalowany w górnej części chłodnicy, gdzie jest wkręcony jako wtyczka. Strukturalnie produkt jest małą podkładką z gwintem na krawędzi. Metalowy rdzeń akcesorium jest wtopiony w plastikową obudowę.

Zawór obraca się wokół własnej osi za pomocą specjalnego klucza nasadowego lub za pomocą płaskiego śrubokręta. Odpowietrzanie nadmiaru powietrza przez otwór boczny.

Instrukcja krwawienia z powietrza nie jest niczym skomplikowanym:

• Wsuwamy śrubokręt w rowek lub wkładamy klucz do trzpienia.
• Wykonując swoje własne ręce, jeden obrót przeciwnie do ruchu wskazówek zegara i słyszymy syk - opuszcza powietrze.
• Odpowietrzenie powinno być kierowane przez świadectwo manometru na urządzeniu grzewczym. Kiedy ciśnienie osiągnie zalecany poziom (dla systemów autonomicznych nie więcej niż 1,5-2 barów), zawór zamyka się zgodnie z ruchem wskazówek zegara.

Ważne: Wraz z nadmiarem powietrza płyn chłodzący może wydostać się z otworu wentylacyjnego, dlatego należy odkręcić zawór, trzymając pod nim mały pojemnik.

Jeśli podczas montażu systemu grzewczego okazało się, że nie było dźwigu Mayevsky, można uzyskać instalując konwencjonalny zawór kulowy.

Ale to rozwiązanie ma kilka wad:

• Po pierwsze, zwykły kran będzie wyglądał nieporęcznie i nie będzie estetycznie.
• Po drugie, zwykłe zawory nie zapewniają odpowiedniego komfortu podczas odpowietrzania, ponieważ wylot takich akcesoriów jest duży.

Ważne: Żuraw Mayevsky'ego to odpowietrznik typu mechanicznego, który wymaga bezpośredniego udziału człowieka w monitorowaniu parametrów ciśnienia. Wraz z urządzeniami mechanicznymi na rynku dostępne są automatyczne zawory odpowietrzające, które pracują same, gdy ciśnienie w układzie przekracza dopuszczalną normę.

Wniosek

W artykule wymieniono główne typy zaworów kulowych, a także ich cechy konstrukcyjne i operacyjne. Teraz możesz podjąć właściwą decyzję dotyczącą rodzaju zaworów odcinających, które mogą być potrzebne do wdrożenia tych lub innych systemów grzewczych (patrz także artykuł Naprawianie systemu grzewczego - zależy nam na zdrowiu systemu grzewczego).
