Zbiornik wyrównawczy do ogrzewania: co jest potrzebne, jak

Bezpośrednim celem zbiornika wyrównawczego jest pobieranie nadmiaru wody, który powstaje w wyniku podgrzania tego nośnika ciepła. Faktem jest, że cząsteczki wody w stanie gorącym rozszerzają się nieznacznie, a jeśli nie ma takiego urządzenia odbiorczego, wilgoć znajdzie najsłabszy punkt linii i przepływ w tym punkcie.

Ponadto urządzenie pełni także inną funkcję - po ochłodzeniu chłodziwa, wydaje się "dawać" systemowi brakującą ilość płynu.

Ten element jest w rzeczywistości zwykłym pojemnikiem instalowanym na całej linii grzewczej. Ale, oczywiście, są tutaj pewne niuanse, będziemy wszystko rozumieć konsekwentnie i szczegółowo.

Najprostsza wersja "ekspandera" do ogrzewania bez wymuszonego obiegu

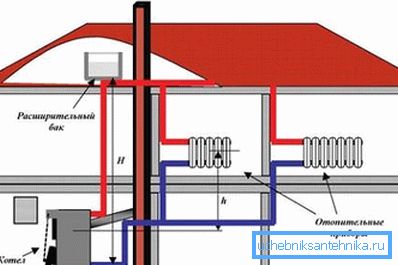

Takie ogrzewanie zwykle składa się z trzech elementów - kotła, grzejników lub tylko rur, a także zbiornika. Nie ma tu pomp - płyn chłodzący porusza się wzdłuż linii w sposób naturalny.

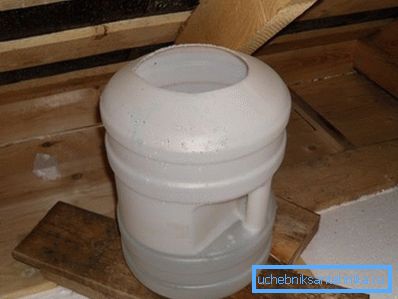

W tym przypadku na strychu zainstalowany jest zbiornik wyrównawczy systemu grzewczego typu otwartego - jest on zwykle wykonywany niezależnie. Z czego dokładnie możemy zrobić pojemność w poniższej tabeli.

Generalnie okazuje się, że zarówno dla struktur rękodzielniczych - obie opcje są dobre, wystarczy spojrzeć na to, co łatwiej jest dostać i zamontować.

Zwróć uwagę na dwa ważne punkty! Po pierwsze, zbiorniki umieszczone na strychach muszą być izolowane, aby woda w nich nie zamarzła. Po drugie, bardzo ważne jest, aby nie dopuścić do odparowania wody - pomoże tu szczelna pokrywa lub zwykły olej słonecznikowy.

W tym drugim przypadku do pojemnika wlewa się niewielką ilość oleju - tworzy warstwę "filmu" na powierzchni wody, a ta warstwa zapobiega parowaniu wilgoci. Taka jest sztuczka.

Jeśli chodzi o izolację, bardzo łatwo jest wykonać tę operację - wystarczy owinąć ją starymi kurtkami, koszulkami itp.

Zasadniczo, takie domowe projekty są dość praktyczne - jak pokazuje czas, służyły przez dziesięciolecia bez żadnych szczególnych problemów.

Zrozumiemy, jak są zainstalowane.

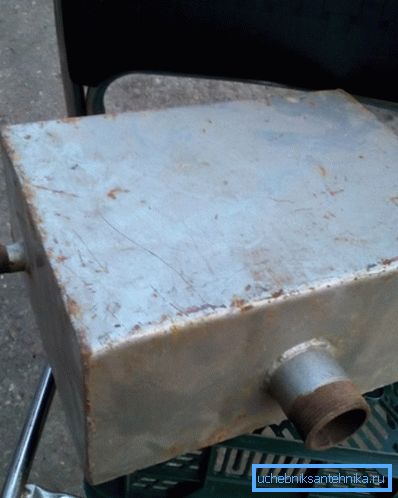

Instalacja cystern "rękodzielniczych"

Schemat pracy jest zwykle następujący:

1. Z dowolnego punktu systemu podnosi się pionowa rura.
2. W odpowiednim miejscu zachodzi na siebie nawiercony otwór na przejście rury.
3. Autostrada "przechodzi" przez zakładkę.
4. Na dnie zbiornika znajduje się otwór o tej samej średnicy co rura.
5. Rura jest włożona w dno puszki, a następnie połączenie jest uszczelnione. Odbywa się to poprzez spawanie (jeśli zbiornik wykonany jest ze stali) lub zwykłe nakrętki, np. Puszka z aluminium lub tworzywa sztucznego. W tym drugim przypadku na końcu linii należy przeciąć gwint rury za pomocą ręcznej matrycy.

Jak widać, w takich pracach nie ma nic trudnego.

Wskazówka: jeśli wykonasz stalowy zbiornik wyrównawczy systemu grzewczego własnymi rękami, spróbuj zorganizować wszystko tak, aby zawierało jak najmniej spawów, naroży itp. Faktem jest, że obszary te są najbardziej narażone na ryzyko wycieków.

Porozmawiajmy teraz o produktach fabrycznych z zupełnie inną zasadą działania.

Pojemniki ekspansyjne są zamknięte

Takie pojemniki są przeznaczone do instalacji w pomieszczeniach. Można je umieścić w kuchniach, łazienkach, korytarzach itp. Najważniejszą rzeczą, którą należy zrozumieć, jest to, że produkty te są obsługiwane w systemach z dodatkowymi pompami obiegowymi.

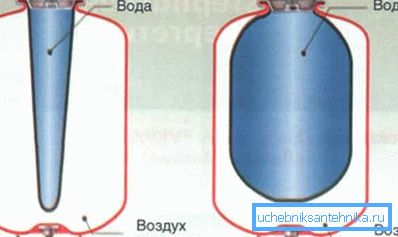

Ponadto musisz coś wiedzieć, a następnie w zamkniętej cysternie nie ma stałej pustki, ale specjalna membrana (zwykle wykonana jest z gumy).

Membrana tutaj jest potrzebna w dwóch celach:

1. Aby utworzyć pożądane ciśnienie, pod którego wpływem woda będzie płynąć z powrotem do systemu.
2. Aby móc wyrównać siłę uderzenia hydraulicznego.

Jeśli więcej, to "działa" jest bardzo proste:

• Gruszka gumowa służy do zbierania nadmiaru wody.
• Gaz lub powietrze przepompowuje się między ściankami membrany i samym zbiornikiem. - okazuje się, że wytwarza ona siłę nacisku, która działa na gruszkę.
• Powietrze jest pompowane przez smoczkę za pomocą zwykłej pompy rowerowej lub silnika..
• Membrana jest dość elastyczna, a podczas "wejścia" do wody stopniowo się rozciąga.. Pozwala to na stosowanie wstrząsów hydraulicznych zamiast kierowania ich do metalowych ścian.

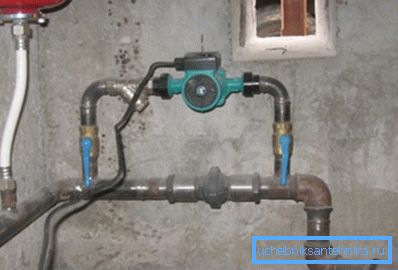

• Same obciążenia hydrauliczne, krople występują dość często w systemach, w których działają pompy - są to urządzenia, które są źródłem, przyczyną uderzeń, ponieważ mają tendencję do włączania i zmiany mocy przepływu wody.

Co do samego zbiornika, instrukcja jego produkcji w fabryce jest taka, że ​​zwykle ma w środku złącza łączące wokół całej osi. Dokładnie te szwy i obawiają się uderzenia wody.

Zasadniczo projekt jest tutaj przemyślany i bezpieczny.

1. Znajdując wodę wewnątrz gruszki, a nie wewnątrz metalowej skorupy, okazuje się, że nie ma kontaktu wody z powietrzem, który chroni wszystkie stalowe powierzchnie systemu jako całość przed utlenianiem. Oczywiście proces ten nadal się odbywa, ale przynajmniej nie tak intensywny jak w przypadku otwartych zbiorników wyrównawczych.
2. Zbiorniki są bardzo kompaktowe pod względem wielkości - pozwala to na zamontowanie ich w prawie każdym punkcie, bez utraty cennej przestrzeni.
3. Membrana jest tak szczelna, że ​​niemożliwe staje się główne zagadnienie produktów typu otwartego - odparowanie wilgoci.

Należy pamiętać, że w produktach typu zamkniętego występują pewne wady. W szczególności dotyczą one bezpośrednio membrany. Faktem jest, że guma ma właściwość mikrokrakowania z upływem czasu, co prowadzi do utraty ciśnienia powietrza i wody wnikającej do przestrzeni samego zbiornika.

Wskazówka: nie kupuj produktów o podejrzanym pochodzeniu i podejrzanie niskich cenach. Używaj produktów znanych marek, a następnie produkt będzie trwał tak długo, jak to możliwe i bez problemów.

I zanim zastanowimy się, jak zainstalować tak szeroki zbiornik systemu grzewczego własnymi rękami, dotknijmy jeszcze jednego ważnego punktu.

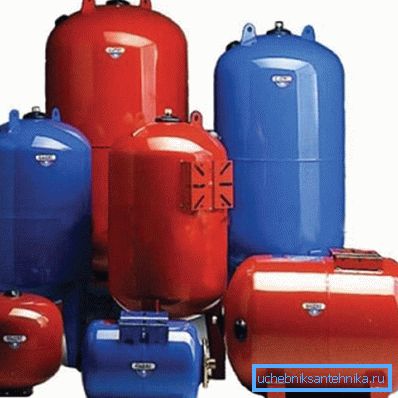

Jaką objętość umieścić zbiornik

W rzeczywistości istnieje tu przybliżona zasada - wystarczy dodać 15% do istniejącej objętości wody i zwiększyć pojemność odpowiadającej pojemności.

Takie podejście jest jednak zbyt przybliżone - lepiej użyć specjalnej formuły, dzięki której twój system będzie tak wydajny, bezpieczny i ekonomiczny, jak to tylko możliwe.

Wzór tutaj: V = E x C / (1 - Pmin / Pmax) / Kzap

Przeanalizujemy to szczegółowo:

• C to całkowita ilość płynu chłodzącego w systemie.

Należy wziąć pod uwagę nie tylko objętość rur i kaloryferów, ale również ilość nośnika ciepła znajdującego się w kotle.

• E - tutaj zastąpiliśmy współczynnik współczynnika rozszerzalności wody pod wpływem ciepła. Lub jeśli w systemie zamiast wody stosuje się płyn niezamarzający, wówczas przyjmujemy parametry jego współczynnika. Konieczne jest zatem uwzględnienie maksymalnej dopuszczalnej temperatury, w której kocioł jest w stanie ogrzewać chłodziwo.
• Pmin to liczba atmosfer początkowego ciśnienia w zbiorniku wyrównawczym.
• Pmax jest odpowiednio wskaźnikiem maksymalnego dopuszczalnego ciśnienia, dla którego nastawiony jest zawór bezpieczeństwa.
• KSAP jest współczynnikiem, miarą napełnienia zbiornika wyrównawczego.

Wykonuj proste operacje matematyczne i uzyskujemy optymalne przemieszczenie.

Cóż, teraz możesz przejść bezpośrednio do przeglądu zasady zdolności instalacyjnej.

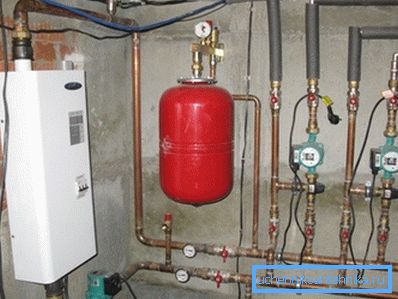

Instalacja zamkniętych urządzeń

Warto zauważyć, że montaż takiego elementu nie jest szczególnie trudny, ponieważ nie wymaga skomplikowanych narzędzi, których cena jest wysoka.

W rzeczywistości potrzebujesz standardowego "zestawu" hydrauliki:

1. krok i klucz gazu;
2. klucz nastawny;
3. silikon, holowanie.

I ten sam porządek pracy jest mniej więcej taki:

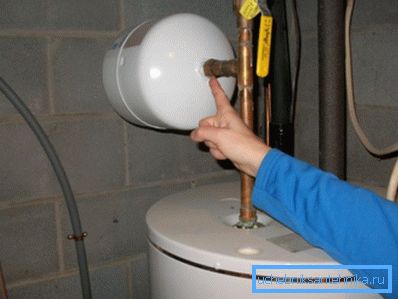

1. Przymocuj zbiornik na płaszczyźnie ściany za pomocą wsporników lub zacisków.

Zwróć uwagę! Nawet jeśli twój czołg jest mały i nie waży za dużo, to nadal lepiej być bezpiecznym i sprawdzić nośność ściany w miejscu, w którym zamierzasz ją powiesić. Faktem jest, że możliwe są wibracje spowodowane wstrząsami hydraulicznymi i spadkami przepływu mocy. A jeśli zbiornik wibruje i jednocześnie wisi na płycie gipsowo-kartonowej, na przykład, prędzej czy później po prostu spadnie.

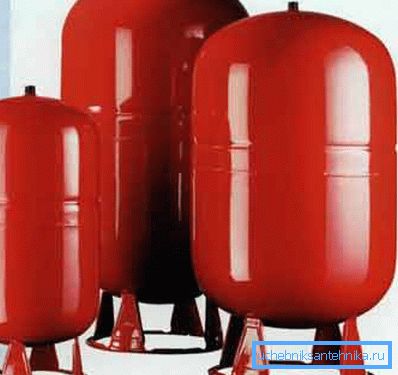

1. Jeśli pojemność jest duża i mieści ponad 30 litrów, nie powinna być montowana na ścianie, ale zamontowana na podłodze - na nogach.

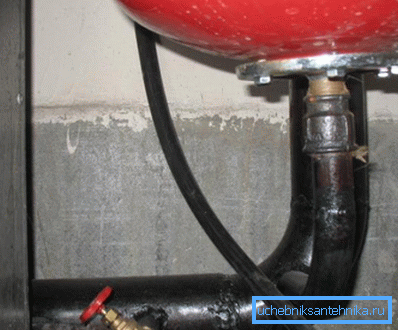

1. Doprowadzamy rurę do zbiornika i łączymy wszystko za pomocą nakrętek lub specjalnych łączników-adapterów.

1. Pompujemy powietrze do pojemnika.
2. Uruchomić wodę w systemie.

W tym przypadku konieczne jest kontrolowanie poziomu ciśnienia wody - faktem jest, że jeśli jest nadmierny, wówczas membrana po prostu pęknie.

Zasadniczo jest to możliwe do naprawienia, ale tylko wtedy, gdy zakupiono produkt z wymienną gumową "gruszką". Tłoczona membrana nie może być wymieniona - konieczne będzie zajęcie się wymianą całego zbiornika.

Jeśli mówimy o tym, która membrana jest najlepsza do kupienia, nie ma uniwersalnej rekomendacji. Wciśnięte "gruszki" praktycznie nie są rozdarte, ale jeśli coś się wydarzy, będziesz musiał zmienić cały element. A druga opcja - pęka częściej, ale potem zmienia się łatwo i tanio.

Więc wybierz ciebie. To kończy nasz artykuł.

Wniosek

Dokładnie wiemy, jakie są zbiorniki wyrównawcze, do czego służą, jakie są i na jakiej podstawie są montowane. Chciałbym myśleć, że takie informacje będą przydatne w praktyce, a Ty będziesz w stanie zaplanować najbardziej efektywny system ogrzewania w domu. Przy okazji można znaleźć dodatkowe przydatne informacje na ten temat - w wideo zamieszczonym w artykule.
